12 Bảng tra kích thước ống HDPE chi tiết

Bạn có biết kích thước ống HDPE là một trong các yếu tố ảnh hưởng trực tiếp đến chất lượng hệ thống ống HDPE của nhà thầu và thợ thi công? Đừng lo, bài viết này cung cấp bảng thông số ống HDPE từ các nhà sản xuất hàng đầu chỉ trong vài phút đọc. Xem ngay để không bỏ lỡ thông tin quan trọng!

1. Kích thước ống HDPE các thương hiệu Việt Nam

Các bảng kích thước ống HDPE có thể khác nhau về bố cục trình bày và số lượng thuộc tính, nhưng nhìn chung thì bất cứ bảng nào cũng đề cập đến 3 thông số quan trọng nhất. Đó là đường kính ống HDPE ngoài, độ dày thành ống và cấp áp lực (PN). Dưới đây là bảng kích thước ống nhựa HDPE của 6 thương hiệu phổ biến trong nước.

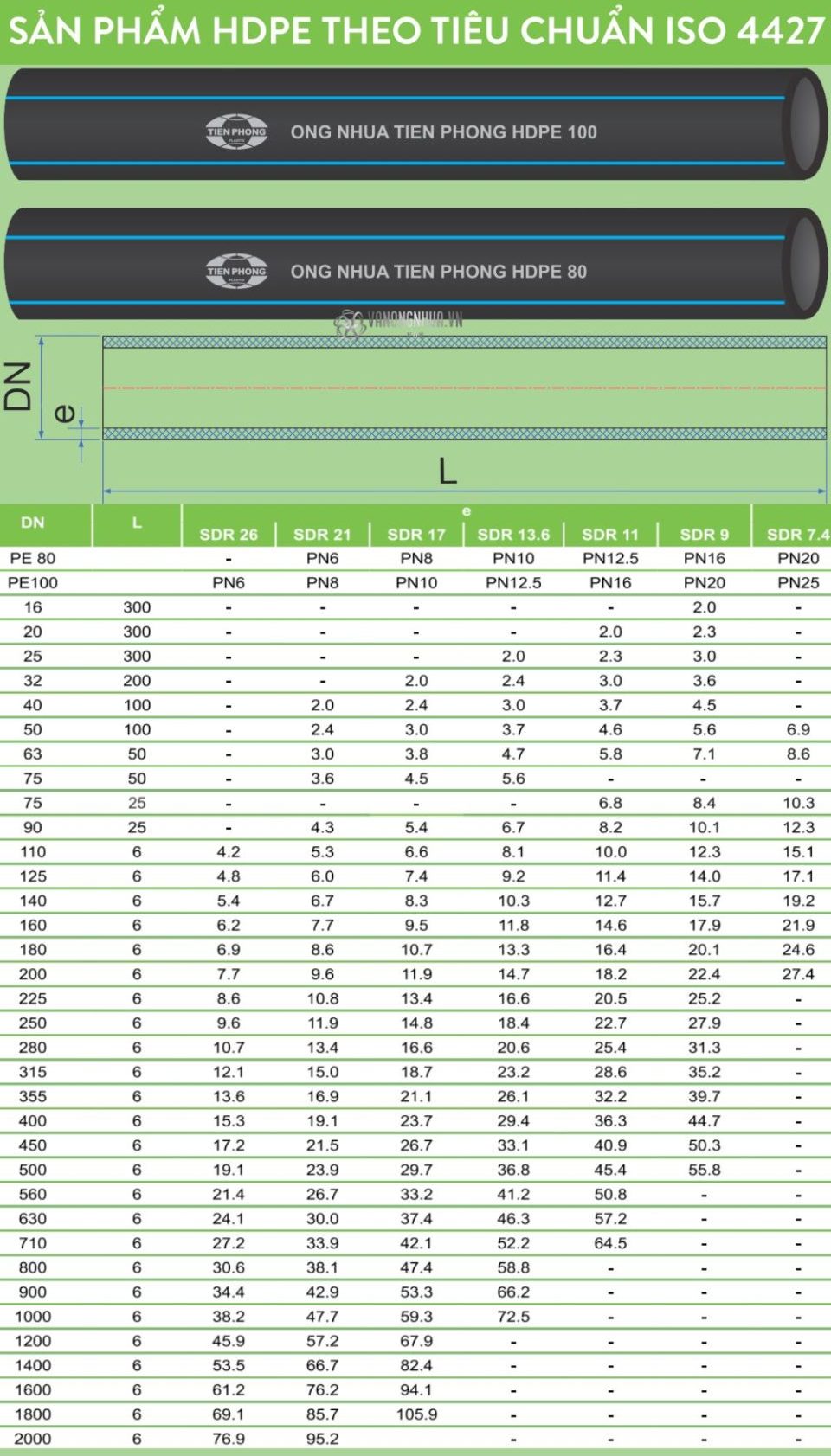

1.1 Bảng tra kích thước ống HDPE Tiền Phong

Bảng kích thước ống HDPE của thương hiệu Tiền Phong được dựa trên tiêu chuẩn ISO 4427:2007 và TCVN 7305:2008. Đường kính ống HDPE trải dài từ 16mm ~ 2000mm, với cấp áp lực thay đổi từ PN6 đến PN25, kéo theo đó là sự đa dạng về độ dày ống nằm trong khoảng từ 2mm ~ 105,9mm. Ngoài ra, bảng thông số kỹ thuật ống HDPE của hãng Tiền Phong còn cung cấp thông tin về chiều dài ống, với độ dài lớn nhất là 300m ứng với ống HDPE phi 16 và nhỏ nhất là 6m với các loại ống HDPE cỡ lớn từ Ø110 trở lên

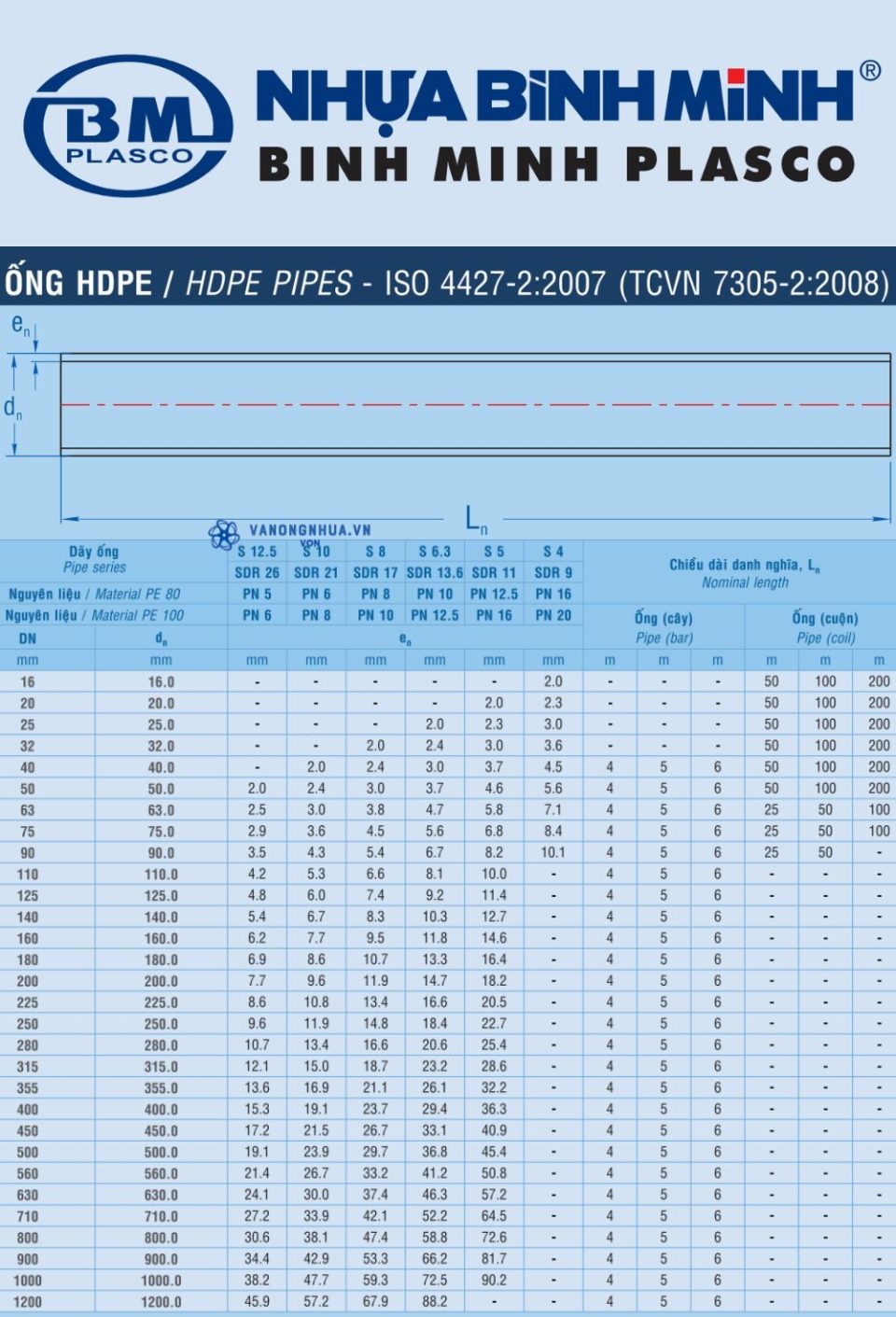

1.2 Bảng kích thước ống HDPE Bình Minh

Bảng kích thước ống HDPE của hãng Bình Minh với dải đường kính ống HDPE nhỏ hơn so với bảng của Tiền Phong, từ Ø16 ~ Ø1200. Độ dày thay đổi trong khoảng từ 2mm ~ 90,2mm, ứng với áp suất chịu đựng tối đa từ PN5 đến PN20. Thêm nữa, thương hiệu Bình Minh cung cấp ống làm từ nhựa HDPE dưới 2 dạng, là ống cây (với chiều dài từ 4m ~ 6m) và ống cuộn (dài từ 25m ~ 200m). Kích thước ống HDPE tuân thủ theo tiêu chuẩn ISO 4427-2:2007/TCVN 7305-2:2008.

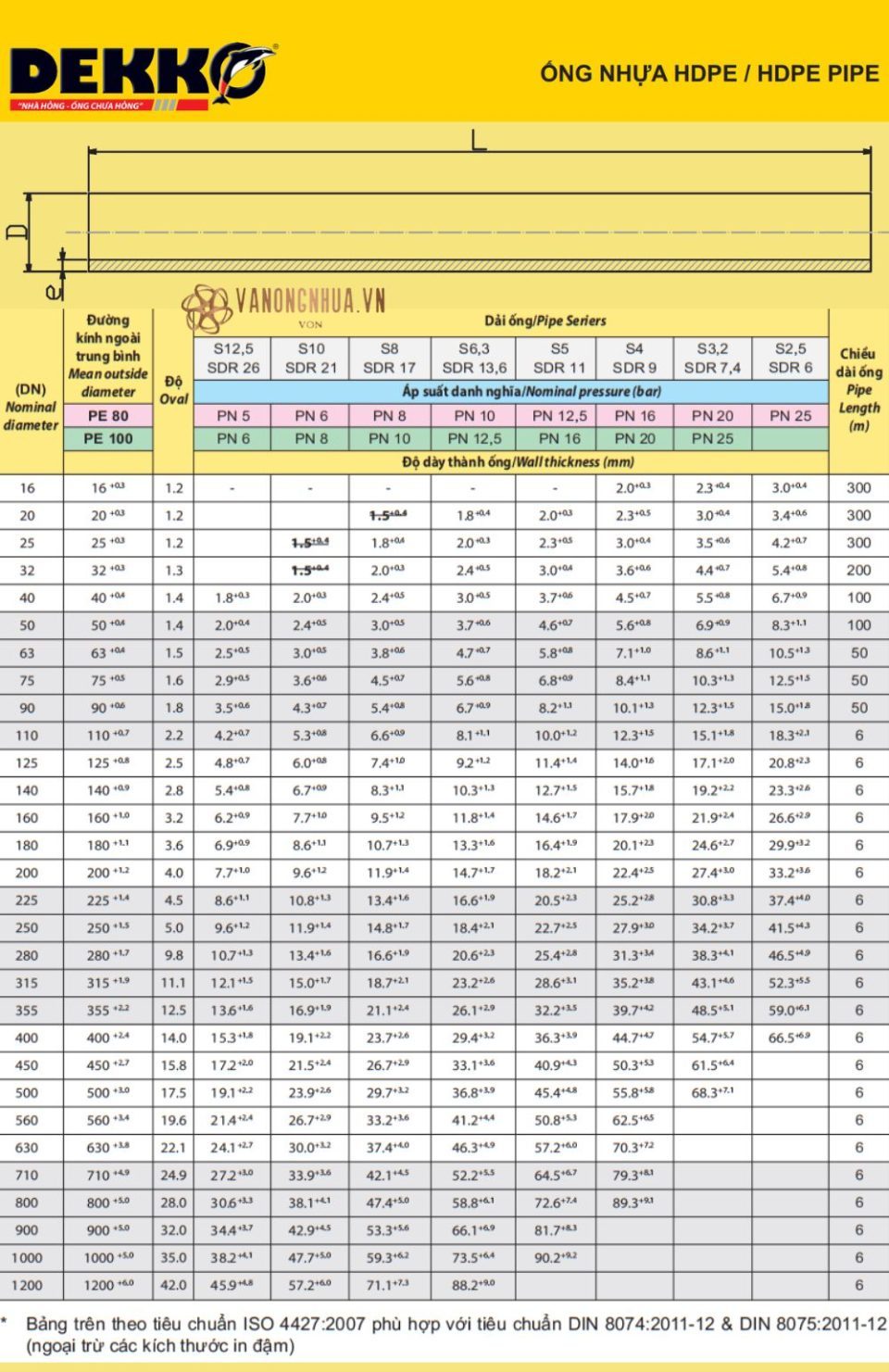

1.3 Kích thước ống nhựa HDPE Dekko

Quá trình sản xuất ống HDPE của hãng Dekko tuân theo chuẩn ISO 4427:2007, DIN 8074:2011-12 và DIN 8075:2011-12 với các thông số như trong bảng sau đây:

• Đường kính danh nghĩa: DN16 ~ DN1200
• Cấp áp suất: PN5 ~ PN25
• Độ dày thành ống: 1,8mm ~ 90,2mm
• Độ Oval (mức sai lệch cho phép khi lắp đặt): 1,2mm ~ 42mm
• Chiều dài ống: 6m ~ 300m
• Dung sai đường kính: 0,3mm ~ 6mm

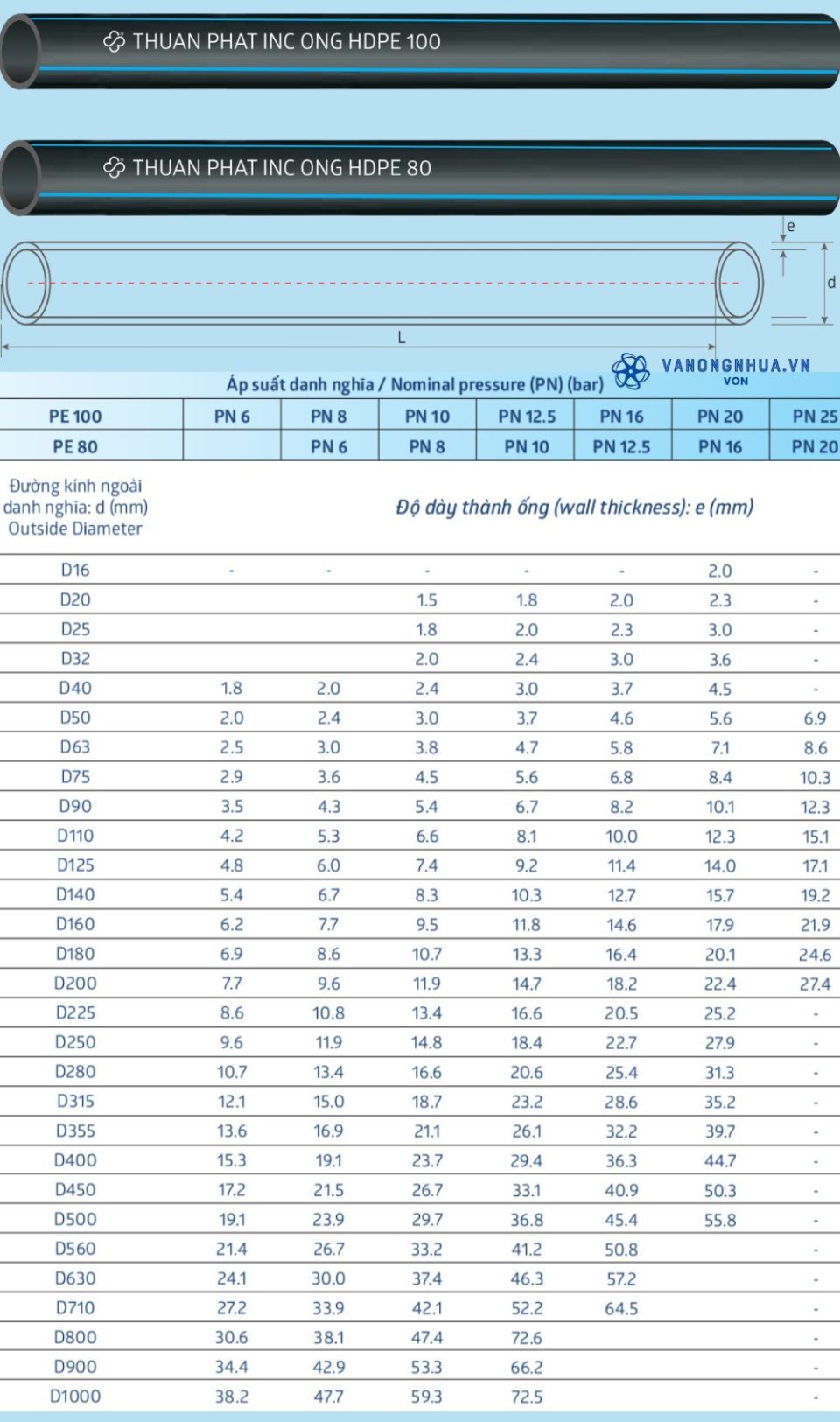

1.4 Bảng kích cỡ ống HDPE Thuận Phát

Với bảng kích thước ống HDPE của Thuận Phát, độ dày trải dài từ 1,5mm ~ 72,5mm, ứng với cấp áp lực thay đổi từ PN6 ~ PN25 và đường kính ống HDPE ngoài từ 16mm đến 1000mm. Giống như hãng Bình Minh, nhà sản xuất Thuận Phát cũng áp dụng tiêu chuẩn TCVN 7305-2:2008/ISO 4427-2:2007 cho ống và phụ kiện HDPE

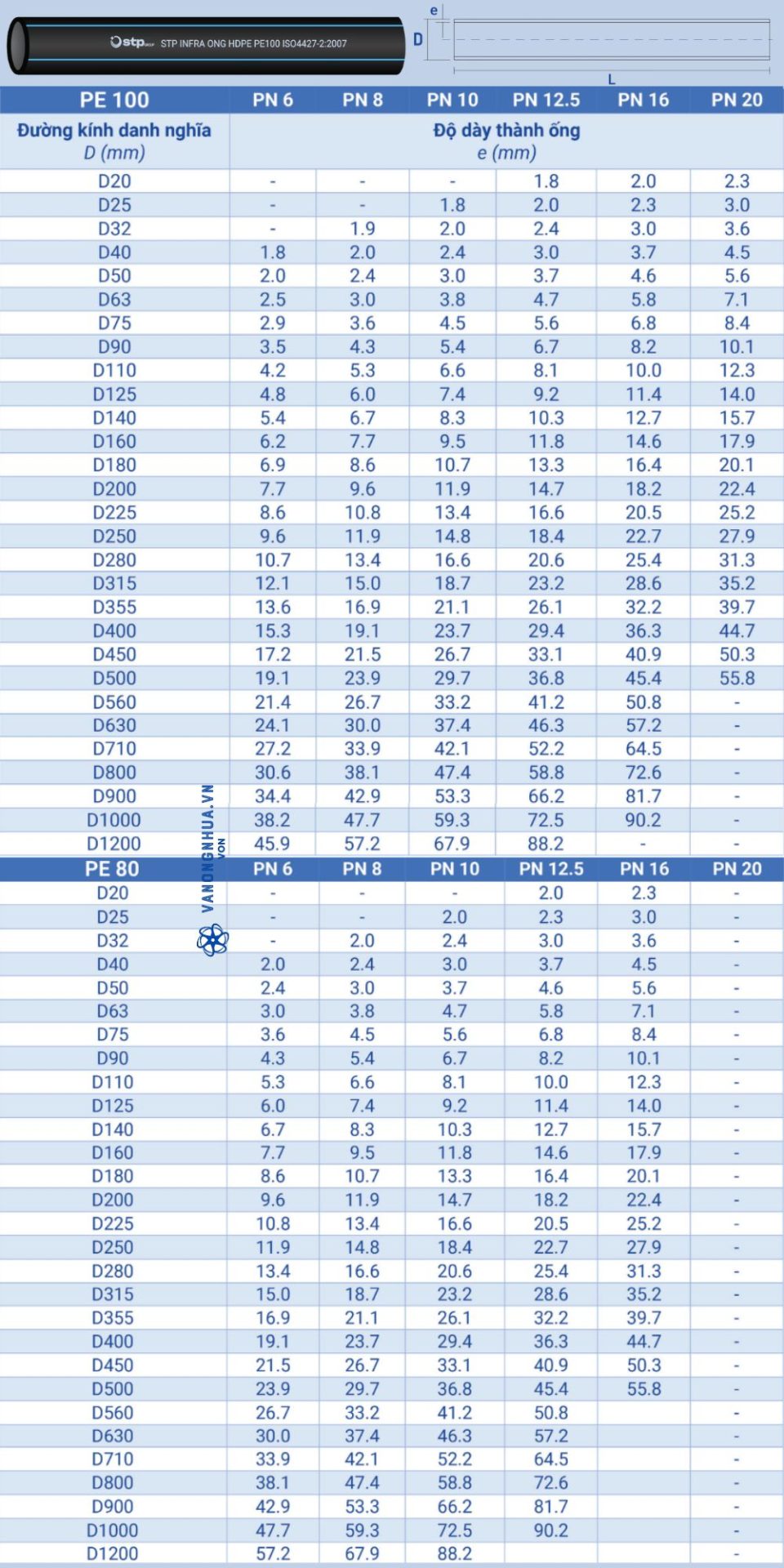

1.5 Bảng tra kích thước ống HDPE Trường Phát

Trong catalogue ống HDPE thương hiệu Trường Phát có hai bảng kích thước ống HDPE ứng với hai loại ống HDPE PE80 và PE100. Mỗi bảng đều có dải đường kính ngoài từ 20mm ~ 1200mm, cấp áp suất từ PN6 đến PN20. Các thông tin khác như độ dày thành ống trong hai bảng, các tiêu chuẩn chất lượng và quy cách chiều dài ống được trình bày như trong ảnh dưới đây.

1.6 Kích thước ống HDPE Hoa Sen

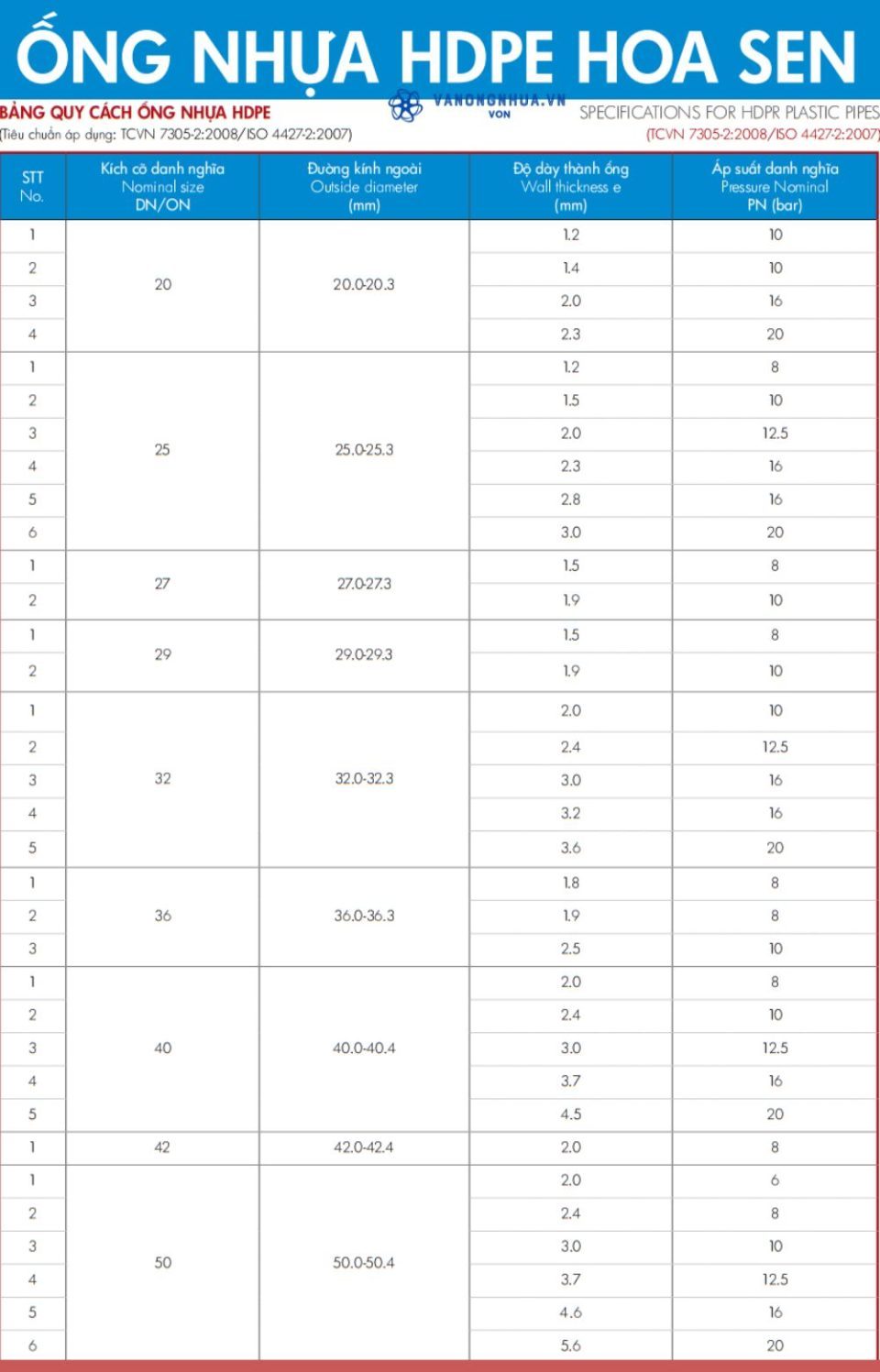

Bảng kích thước của hãng Hoa Sen dựa trên tiêu chuẩn TCVN 7305-2:2008 và ISO 4427-2:2007, với đường kính ống HDPE danh nghĩa từ DN20 đến DN710. Ứng với mỗi kích cỡ ống HDPE là thông tin về đường kính ngoài, độ dày ống và áp suất danh nghĩa tương ứng, trải dài từ PN4 đến PN20. Dưới đây là bảng thông số ống HDPE với dải kích cỡ từ DN20 ~ DN50.

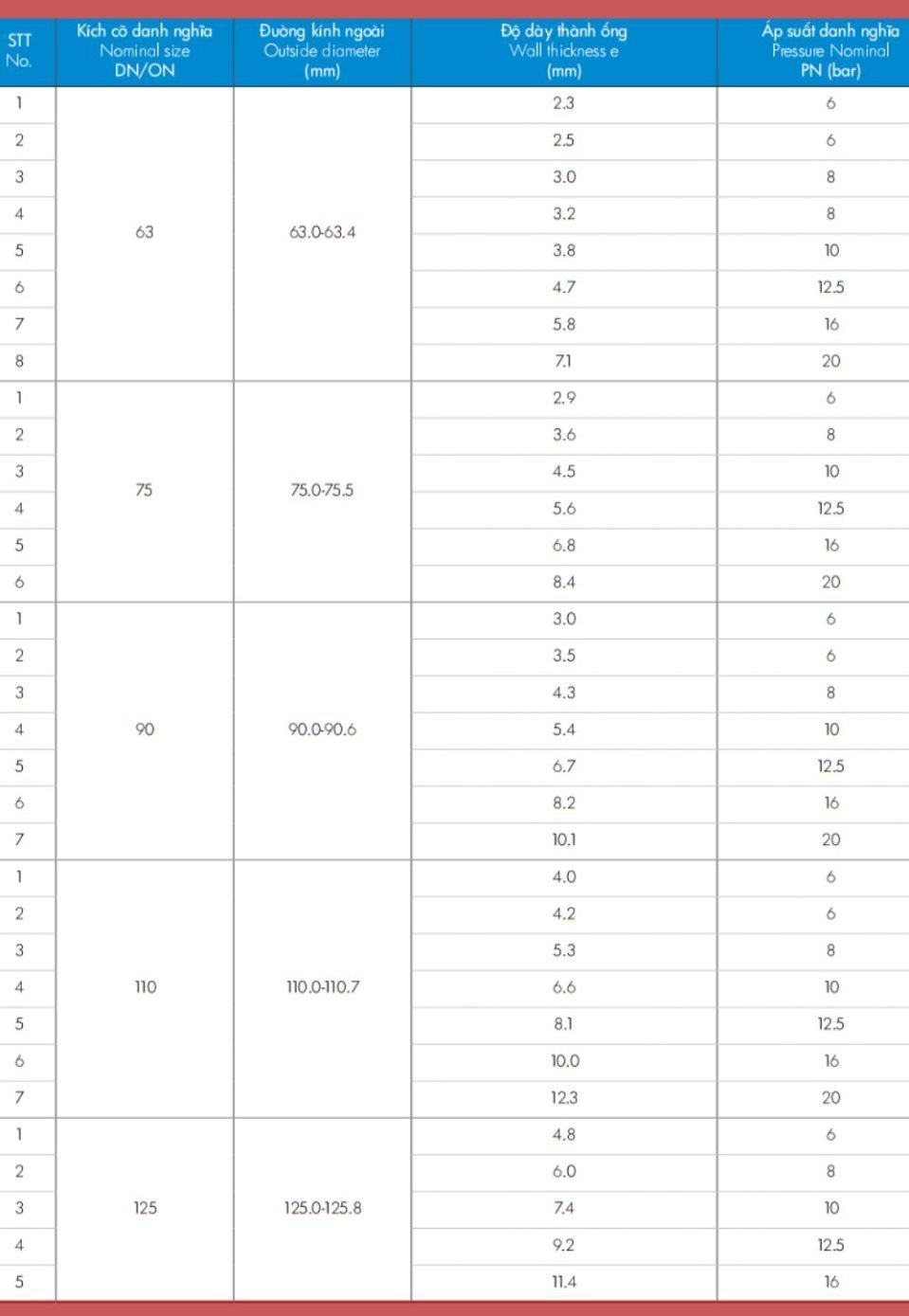

Tiếp theo là bảng thống số kỹ thuật ống HDPE từ DN63 đến DN125

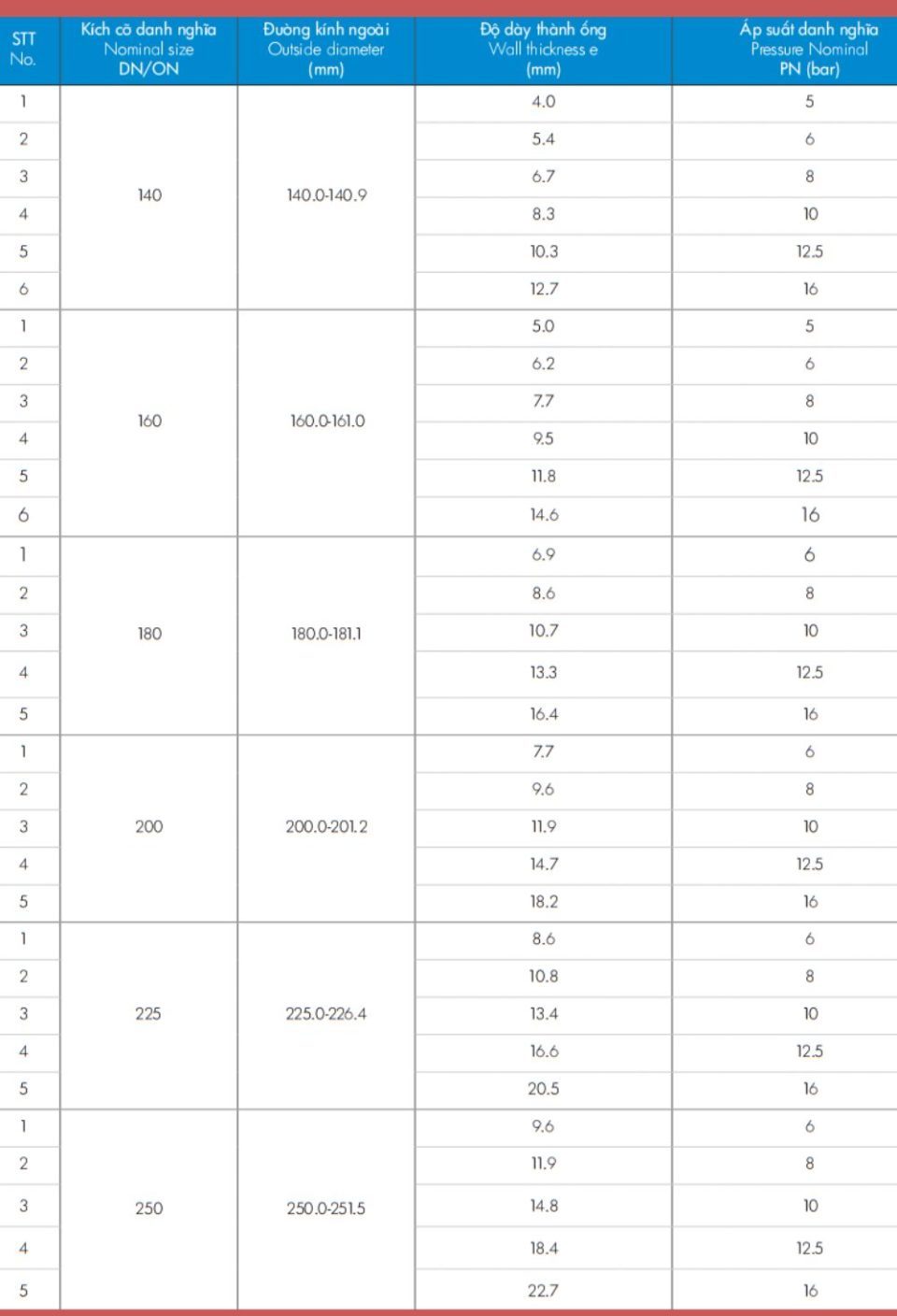

Tiếp theo nữa là bảng thông số kỹ thuật ống nhựa HDPE từ phi 140 đến phi 250

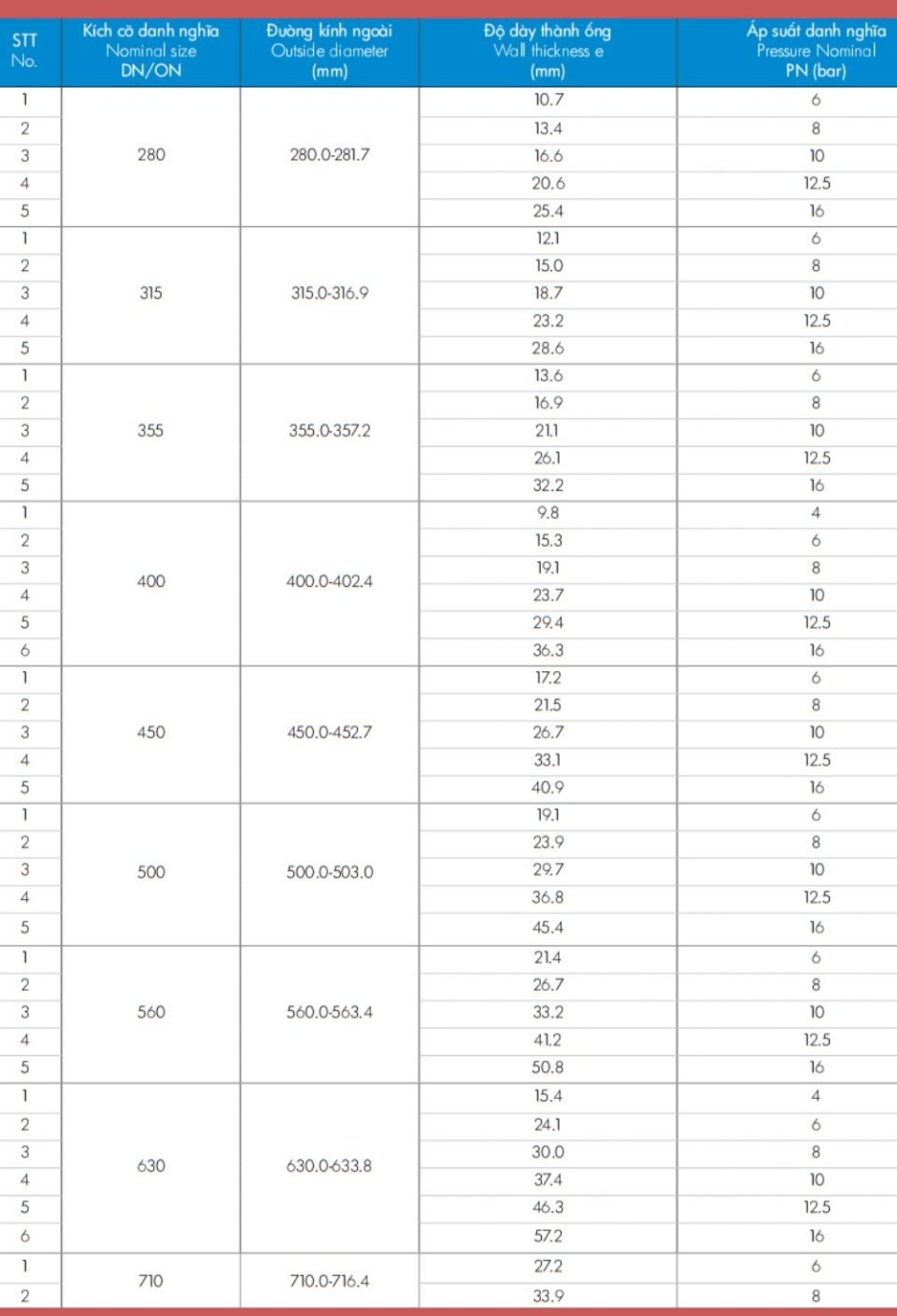

Và cuối cùng là bảng thông số ống HDPE từ Ø280 ~ Ø710

2. Bảng tra kích thước ống HDPE xoắn phổ biến

Dưới đây là bảng thông số kỹ thuật ống nhựa HDPE gân xoắn của 6 thương hiệu nổi bật trên thị trường Việt Nam, với thuộc tính quan trọng nhất là kích thước đường kính ống HDPE ngoài được liệt kê chi tiết.

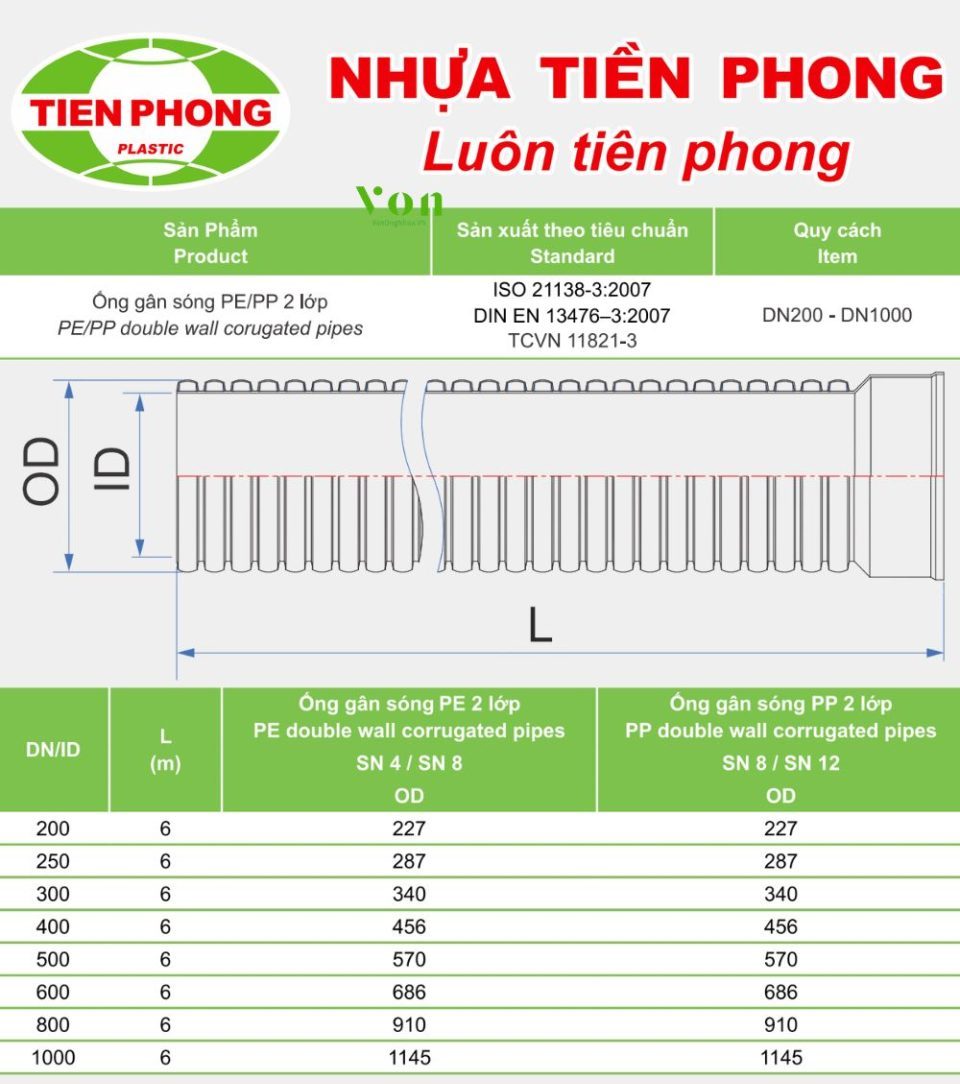

2.1 Kích cỡ ống HDPE gân xoắn Tiền Phong

Bảng ống gân sóng HDPE của hãng Tiền Phong hiển thị thông số đường kính ngoài của cả hai loại ống xoắn 2 lớp PE và PP, với dải đều từ 227mm ~ 1145mm. Đường kính trong danh nghĩa từ DN200 đến DN1000, chiều dài ống chuẩn là 6m, và độ cứng vòng (đại diện cho khả năng chịu lực nén của ống gân sóng HDPE) từ SN4 ~ SN12. Những thông số ống HDPE xoắn này đều dựa trên các tiêu chuẩn như ISO 21138-3:2007, EN 13476-3:2007 và TCVN 11821-3.

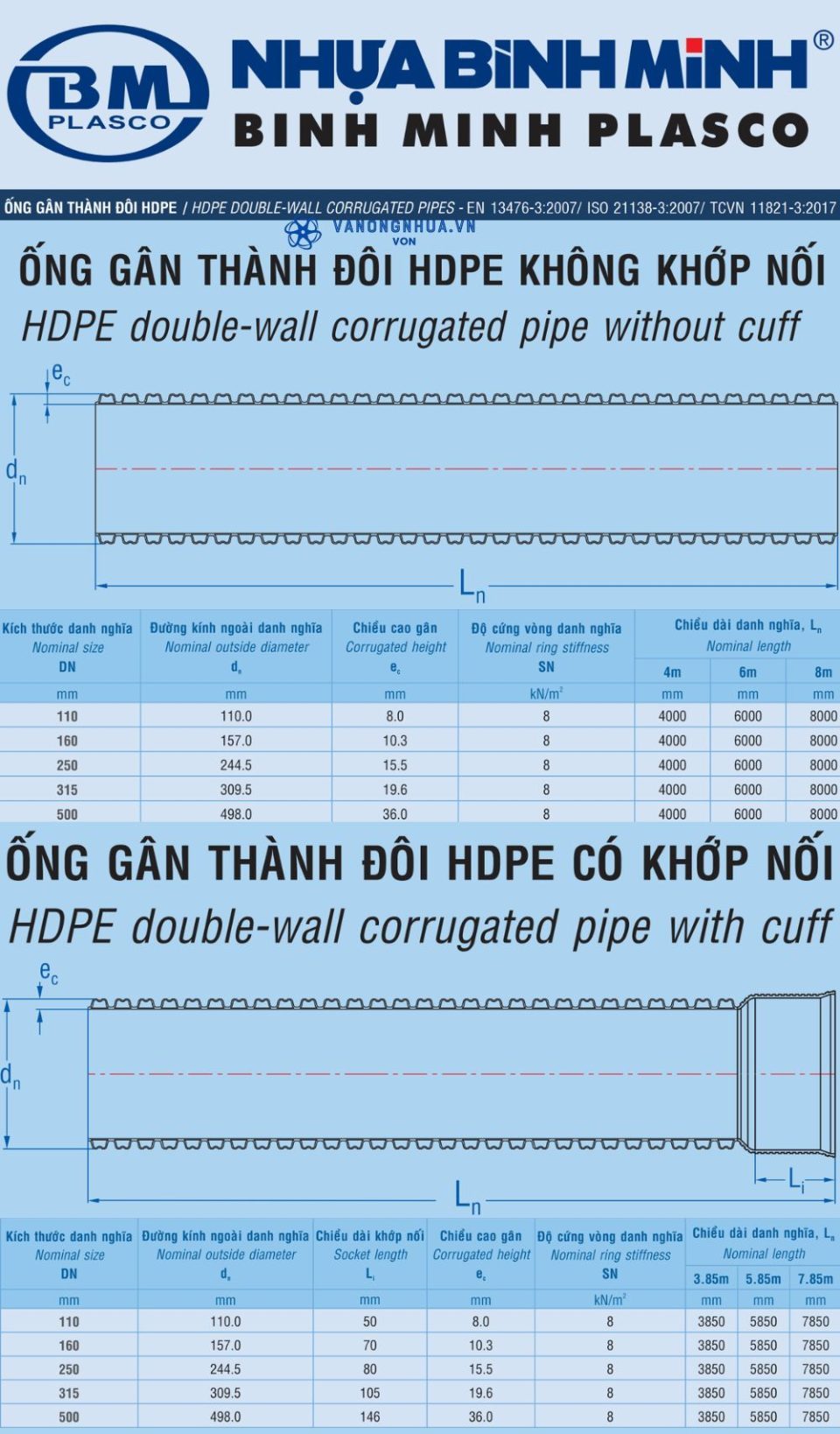

2.2 Bảng kích thước ống nhựa HDPE xoắn Bình Minh

Ống HDPE gân thành đôi thương hiệu Bình Minh được sản xuất theo ba tiêu chuẩn là EN 13476-3:2007, ISO 21138-3:2007 và TCVN 11821-3:2017, với 2 chủng loại ống xoắn HDPE là ống có và không có khớp nối. Bảng kích thước của cả hai loại ống đều chỉ ra đường kính ngoài từ 110mm ~ 498mm, độ cứng vòng 8 kN/m², chiều cao gân từ 8mm đến 36mm.

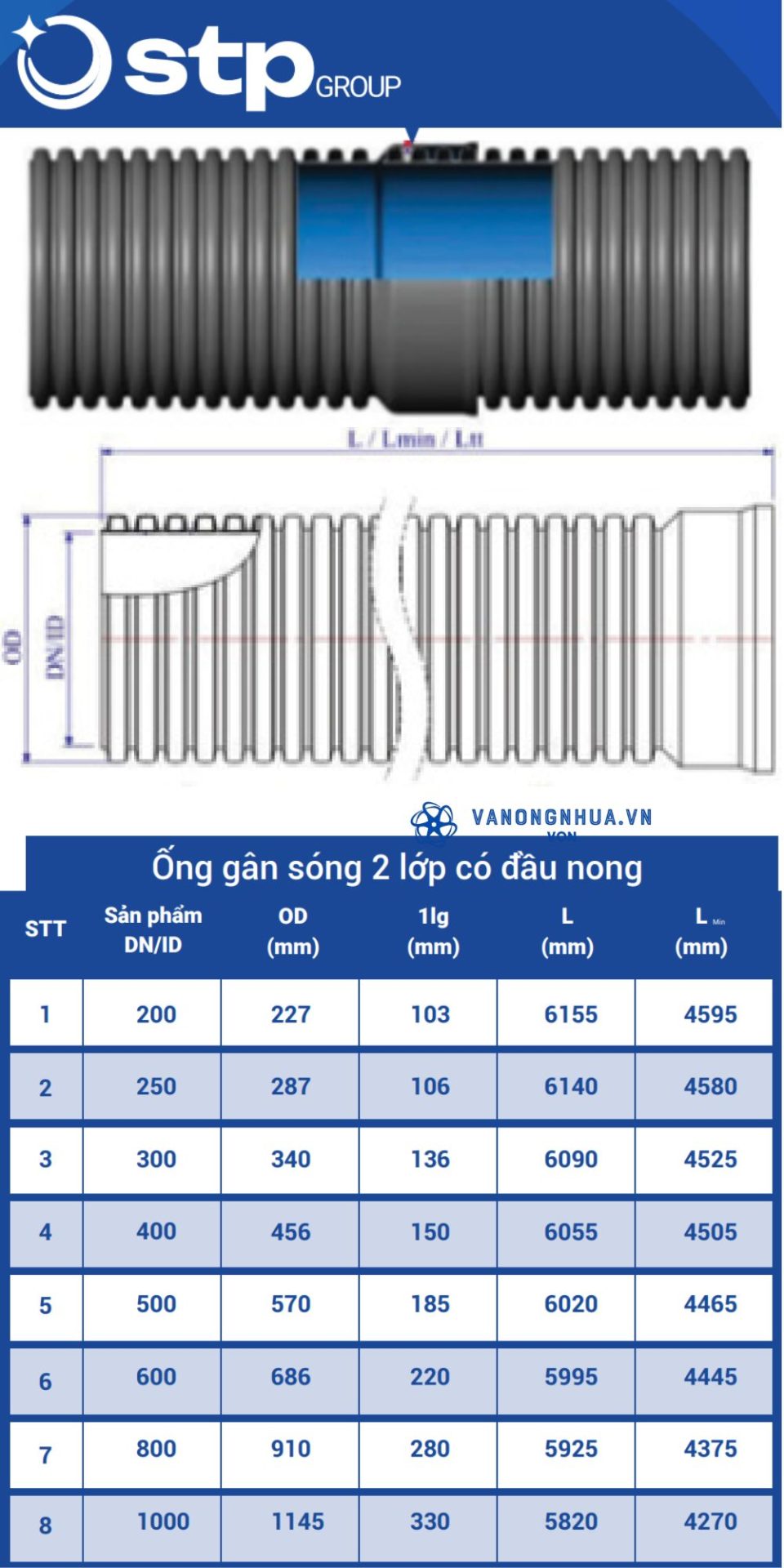

2.3 Bảng tra kích thước ống HDPE xoắn Trường Phát

Theo bảng kích thước ống HDPE xoắn của nhà sản xuất Trường Phát, đường kính trong nằm trong khoảng từ DN200 ~ DN1000, ứng với đường kính ngoài từ 227mm đến 1145mm. Ngoài ra bảng còn chỉ ra chiều dài đầu nong (1lg) từ 103mm ~ 330mm, và chiều dài ống từ 4270mm ~ 6155mm.

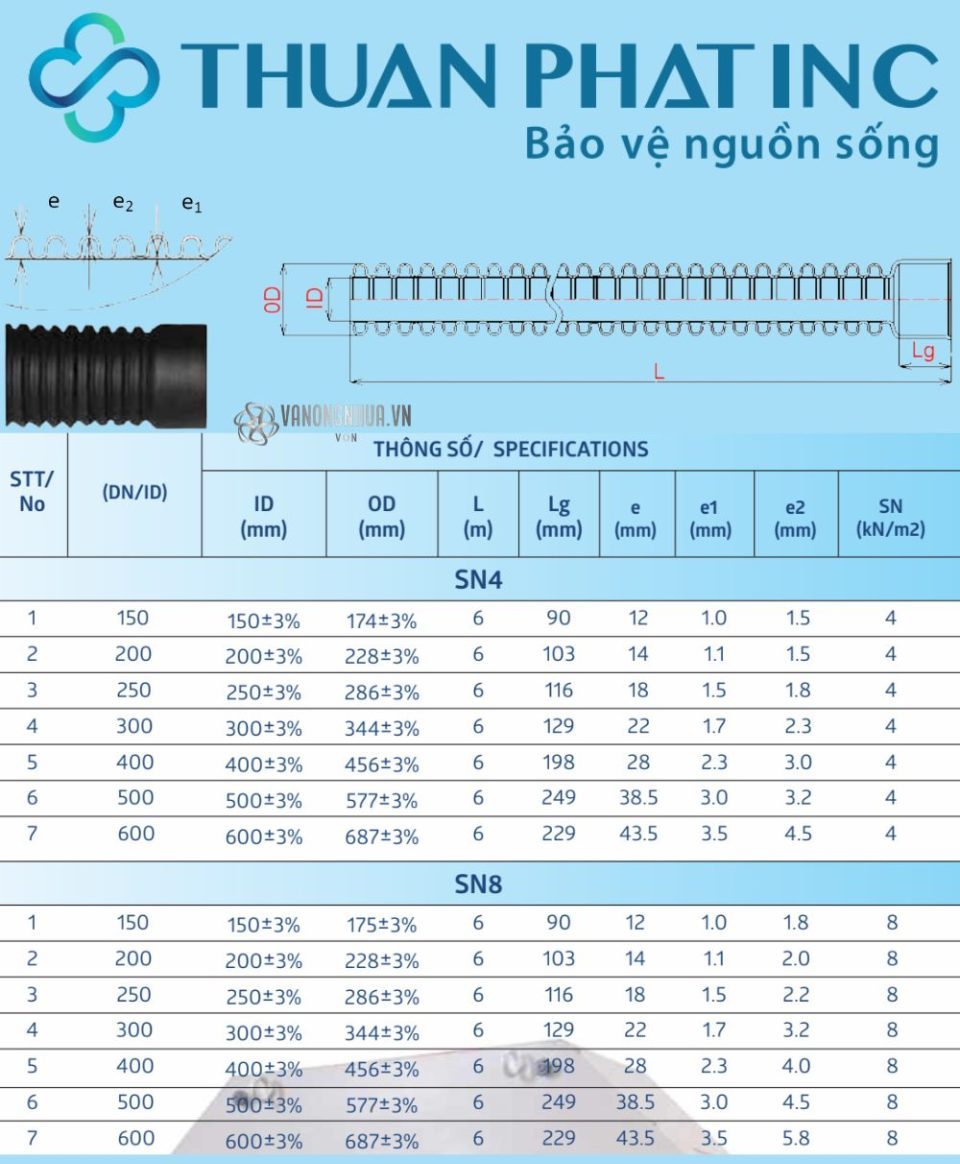

2.4 Kích thước ống HDPE xoắn Thuận Phát

Bảng tra kích thước ống HDPE xoắn hãng Thuận Phát được chia làm hai phần theo 2 độ cứng vòng xoắn là SN4 và SN8. Nhìn chung thì giữa hai phần này không có nhiều sự khác biệt, với đường kính danh nghĩa từ DN150 ~ DN600, dung sai kích thước đường kính trong và ngoài đều là 3% so với kích thước chuẩn, và đường kính ngoài trải dài từ 174mm ~ 687mm. Kích thước ống HDPE tuân theo hai tiêu chuẩn là TCVN 11821-3:2017 và ISO 21138-3:2007.

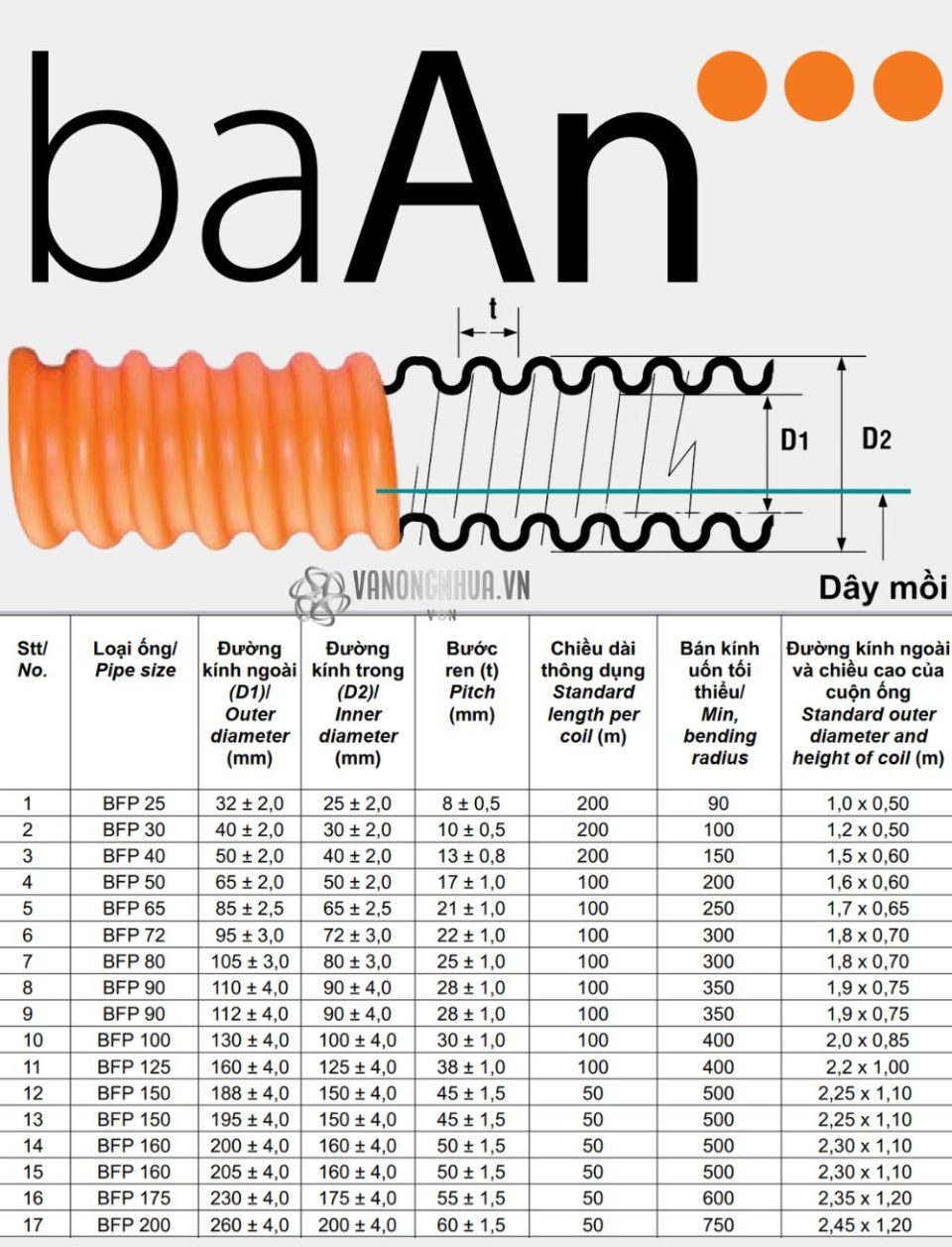

2.5 Bảng kích thước ống HDPE xoắn Ba An

Với bảng tra kích thước ống HDPE xoắn của hãng Ba An, một số thống số điển hình được hiển thị như sau:

• Đường kính ngoài: Từ Ø32mm ~ Ø320mm
• Đường kính trong: 25mm ~ 250mm
• Bước ren: Từ 8mm ~ 70mm
• Chiều dài thông dụng: 50mm ~ 200mm

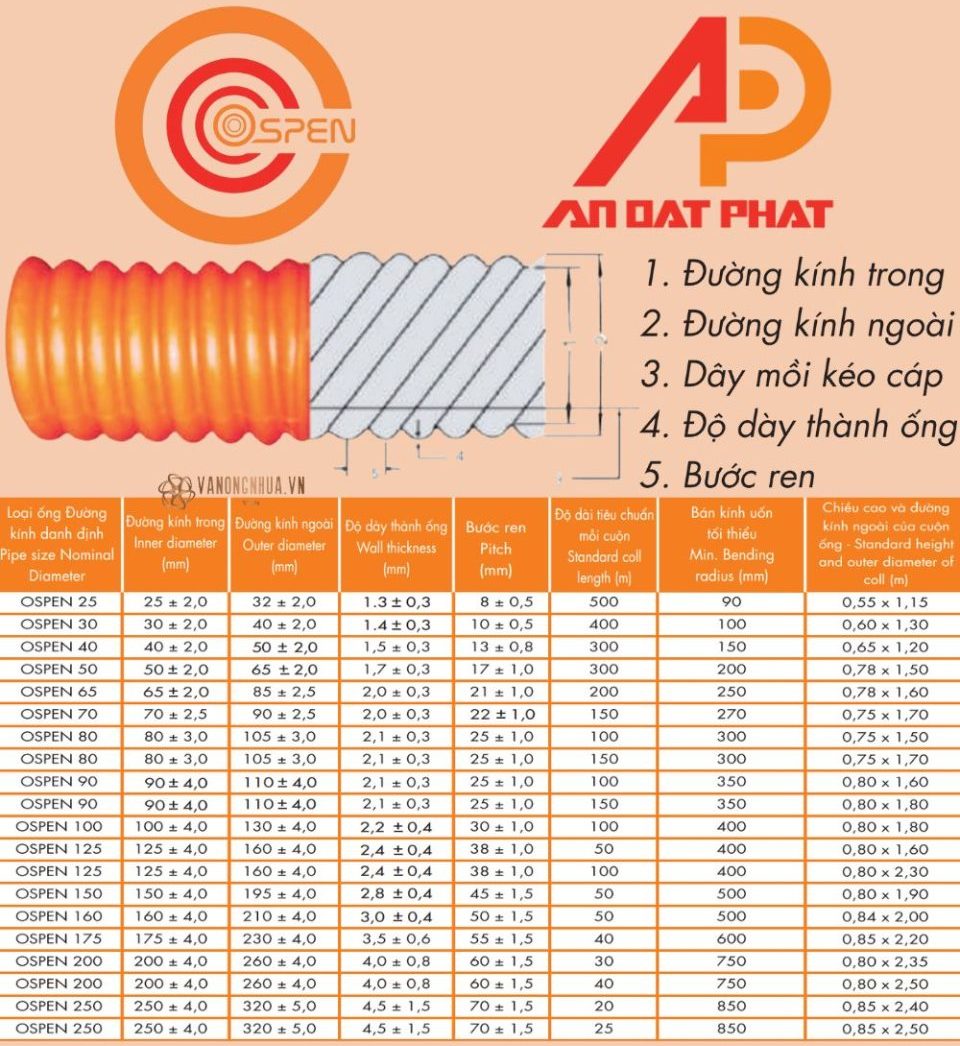

2.6 Kích thước ống HDPE xoắn Ospen

Đối với bảng kích thước ống HDPE gân xoắn nhãn hiệu Ospen của thương hiệu An Đạt Phát, các kích thước cơ bản của ống như sau:

• Đường kính ngoài: 32mm ~ 320mm
• Đường kính trong: Từ Ø25mm ~ Ø250mm
• Độ dày thành ống: 1,3mm ~ 4,5mm

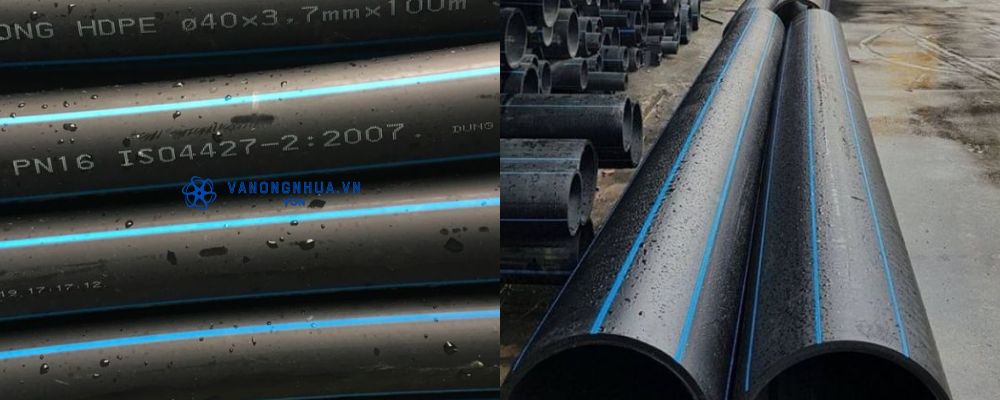

3. Tiêu chuẩn kích thước ống nhựa HDPE trơn

Từ thông tin về các bảng kích thước ống HDPE ở trên, có thể thấy các thương hiệu lớn đều sản xuất ống HDPE theo chuẩn ISO 4427:2007 (TCVN 7305:2008). Thực chất tiêu chuẩn này quy định về vật liệu và áp suất làm việc tối đa, tuy nhiên các nhà sản xuất thường lấy tiêu chuẩn này làm cơ sở để xác định kích thước ống HDPE phù hợp.

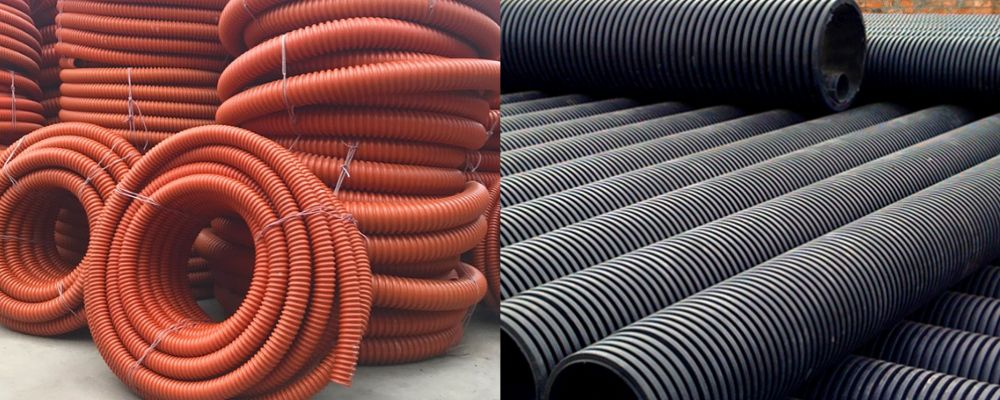

4. Kích thước ống HDPE xoắn dựa trên tiêu chuẩn nào

Đối với các bảng ống HDPE xoắn của các hãng như Tiền Phong, Bình Minh, Thuận Phát,… đều áp dụng tiêu chuẩn ISO 21138-3:2007 (TCVN 11821-3:2017), quy định về kích thước, kết cấu ống và độ cứng vòng danh nghĩa. Với các nhãn hiệu khác chưa rõ tiêu chuẩn áp dụng là gì, khách hàng có thể liên hệ với nhà sản xuất để biết được thông tin, an tâm với chất lượng đường ống.
