Khám phá kiến thức về bộ lọc chữ Y

Trong các hệ thống đường ống công nghiệp, việc bảo vệ thiết bị khỏi các tạp chất gây hại là vô cùng quan trọng. Bộ lọc chữ Y ra đời như một giải pháp tối ưu, giúp loại bỏ các hạt rắn và bảo vệ máy bơm, đồng hồ đo cũng như các dòng van khác trong mạng lưới dẫn lưu chất

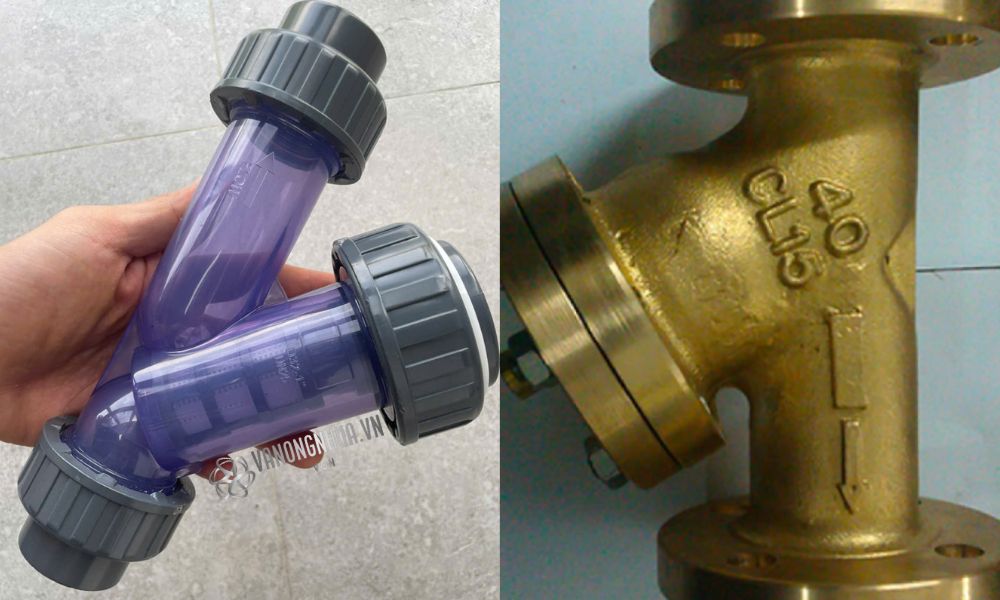

1. Bộ lọc chữ Y là gì

Bộ lọc chữ Y (tên tiếng anh là y strainer) là một dòng van công nghiệp được thiết kế để lọc chất thải rắn có trong dòng nước hoặc khí đi qua đường ống. Tên gọi “chữ Y” xuất phát từ hình dạng đặc trưng của bộ lọc khi nhìn từ bên cạnh, với thân chính và nhánh lọc tạo thành góc nghiêng giống chữ Y. Ngoài ra, loại van này thường được gọi với cái tên ngắn gọn hơn là “y lọc“

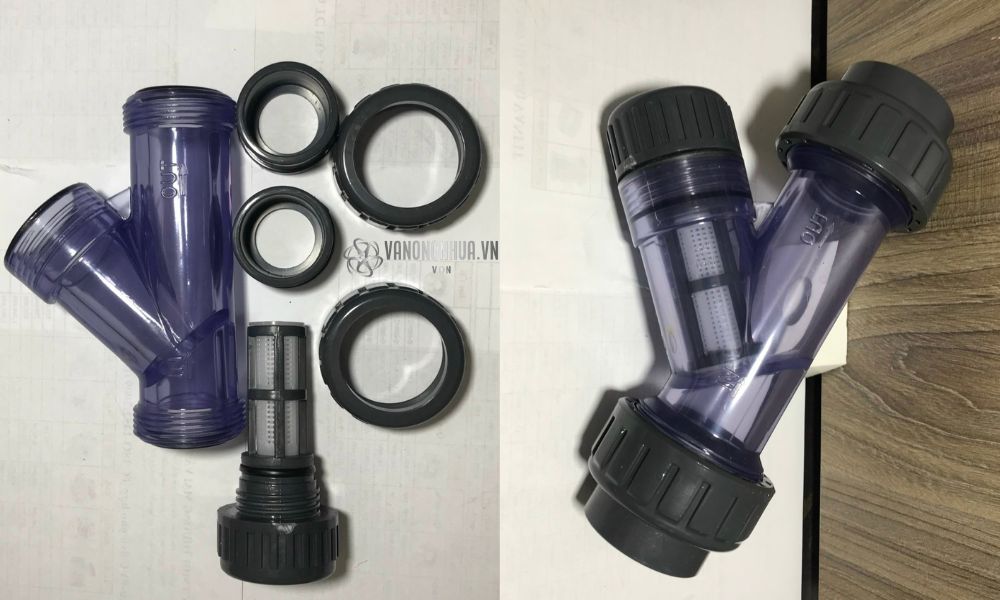

2. Cấu tạo bộ lọc y

Bộ lọc chữ Y có cấu tạo gồm các bộ phận chính sau để thực hiện tốt chức năng chính kể trên

• Thân van: Là phần vỏ chính của bộ lọc, được chế tạo với ba đầu nối
  • Hai đầu nối vào và ra nằm trên một trục thẳng
  • Đầu nối nhánh tạo góc nghiêng (thường là 45°) so với đường thẳng đi qua hai đầu còn lại, đây là vị trí chứa lõi lọc và tích tụ các tạp chất.
• Lưới lọc: Là bộ phận cốt lõi thực hiện chức năng lọc, được đục lỗ với kích thước mắt lọc khác nhau tùy theo yêu cầu.
• Cơ cấu đầu bịt: Gắn ở đầu nhánh lọc, có thể tháo rời để lấy lưới lọc ra khi cần vệ sinh
• Các phụ tùng khác đi kèm: Ví dụ như gioăng (ngăn rò rỉ) hay đai siết (áp dụng cho lọc y nhựa rắc co)

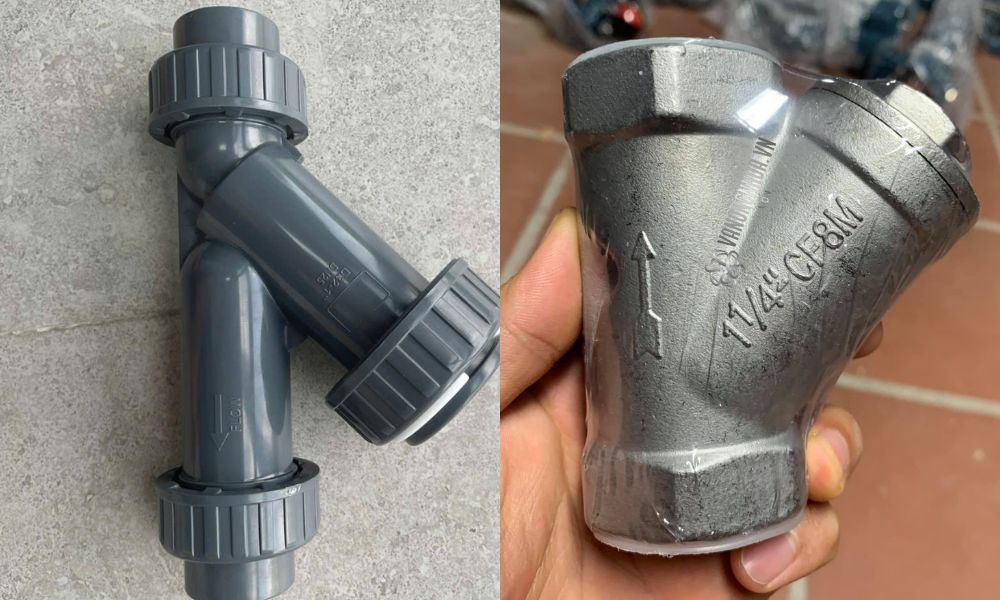

3. Vật liệu phổ biến của bộ lọc chữ Y

Tùy theo môi trường vận hành, loại chất lỏng, áp suất và nhiệt độ làm việc, bộ lọc chữ Y được chế tạo với các loại chất liệu thường gặp sau

• Nhựa: Thường là nhựa PVC, uPVC, PP, với ưu điểm là trọng lượng thấp, chống ăn mòn tốt với hóa chất nhẹ, giá thành rẻ
• Inox: Kháng ăn mòn vượt trội, chịu lực tốt, thích hợp cho công trình cần độ vệ sinh cao
• Gang: Có độ bền cơ học cao, chịu va đập tốt nhưng dễ bị ăn mòn.
• Đồng: Thường dùng trong hệ thống dân dụng với các loại van cỡ nhỏ (từ DN100 trở xuống) có khả năng kháng khuẩn tốt

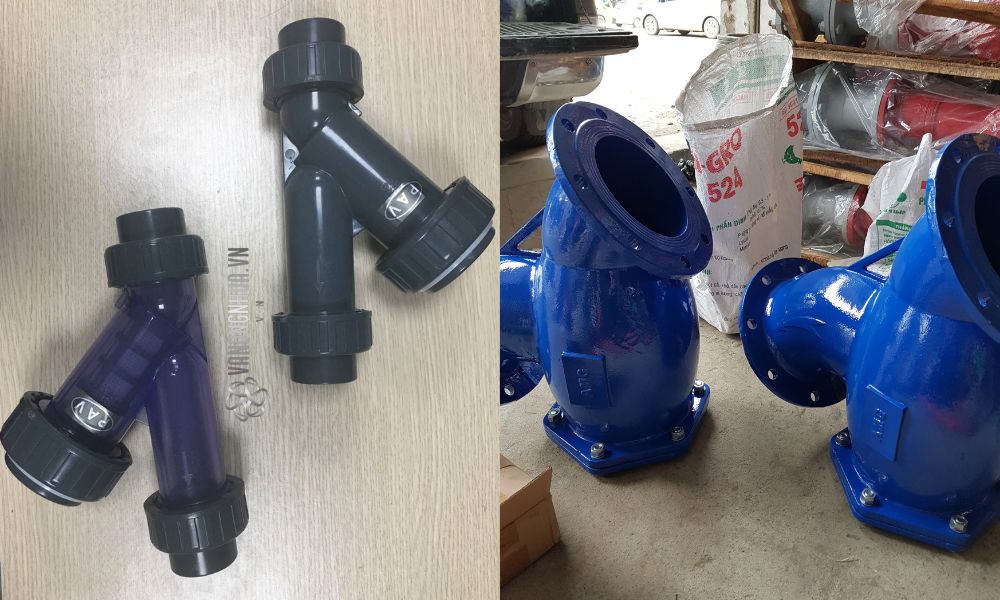

4. Cách chọn lọc y chính xác

Khi lựa chọn bộ lọc chữ Y cho dự án đường ống, người mua hàng cần xem xét các yếu tố như sau

• Kích thước đường ống: Đường kính trong của bộ lọc chữ Y phải khớp với kích thước đường kính ngoài của đoạn ống cần kết nối, phổ biến từ DN15 đến DN300
• Áp suất làm việc: Xác định áp suất vận hành tối đa của hệ thống để chọn cấp áp lực phù hợp
• Nhiệt độ: Ảnh hưởng đến lựa chọn vật liệu thân và lưới lọc
• Kích cỡ mắt lưới lọc: Phù hợp với kích thước tạp chất cần loại bỏ.
• Kiểu kết nối: Tùy yêu cầu về thời gian lắp đặt và tiêu chuẩn của hệ thống.
• Nguồn gốc xuất xứ: Nên chọn bộ lọc chữ Y từ thương hiệu uy tín, có chứng nhận chất lượng đầy đủ

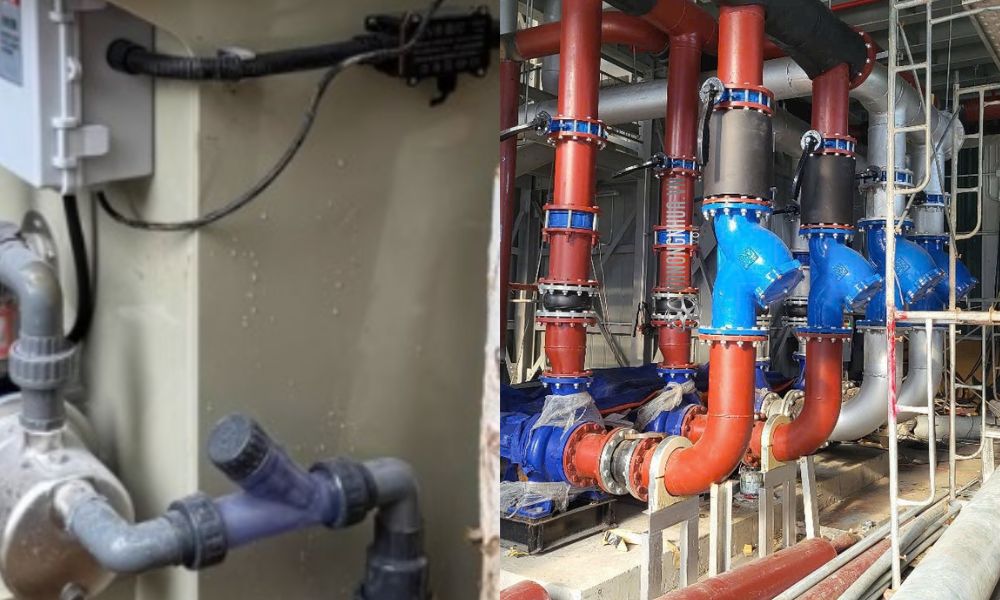

5. Ứng dụng bộ lọc chữ Y là gì

Bộ lọc chữ Y với cấu tạo đặc trưng, được sử dụng rộng rãi để loại bỏ chất thải, giữ sự tinh khiết của dòng chảy trong một số lĩnh vực tiêu biểu như sau

• Hệ thống cấp thoát nước
• Mạng lưới công nghiệp hóa chất, chế biến thực phẩm, dược phẩm
• Công trình trồng trọt, chăn nuôi
• Hệ thống điều hòa không khí
• Các thiết bị, máy móc chuyên để làm sạch dòng lưu chất

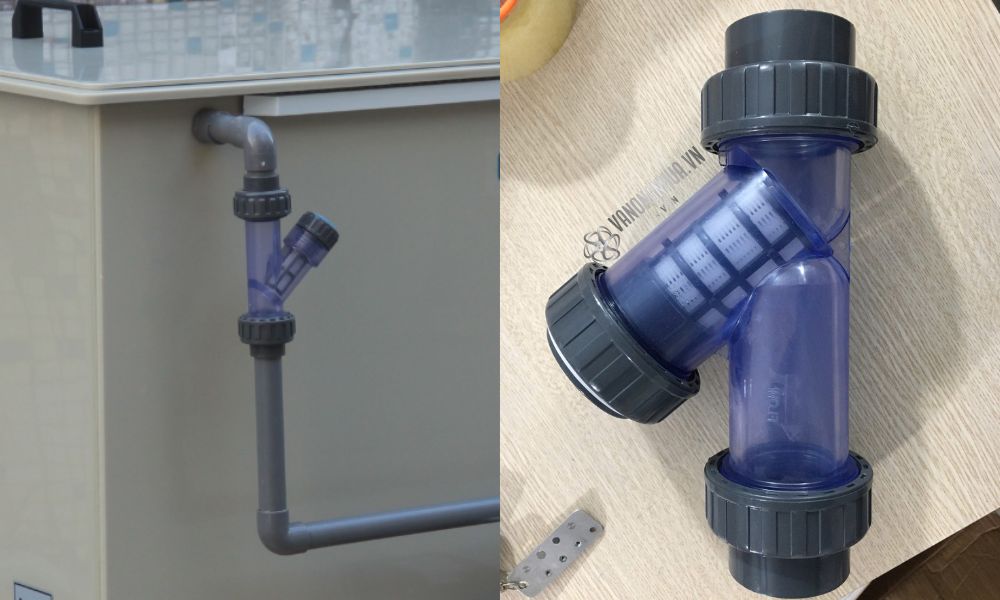

6. Cách quan sát lưu chất bên trong y lọc

Việc giám sát trạng thái dòng chảy và lõi lọc bên trong bộ lọc chữ Y rất cần thiết trong việc bảo dưỡng đường ống. Cách đơn giản nhất là dùng chủng loại bộ lọc chữ Y có phần thân làm từ nhựa trong suốt.
