Tìm hiểu thông tin về butterfly valve là gì

Butterfly valve là gì và làm thế nào để chọn được loại vật liệu van phù hợp nhất cho hệ thống đang triển khai thi công? Đừng bỏ lỡ bài viết này! Với kiến thức chuyên sâu từ các kỹ sư giàu kinh nghiệm, chúng tôi – đội ngũ tư vấn đại lý van nhựa (VON) – sẽ dẫn dắt bạn qua một số khía cạnh quan trọng về loại van này

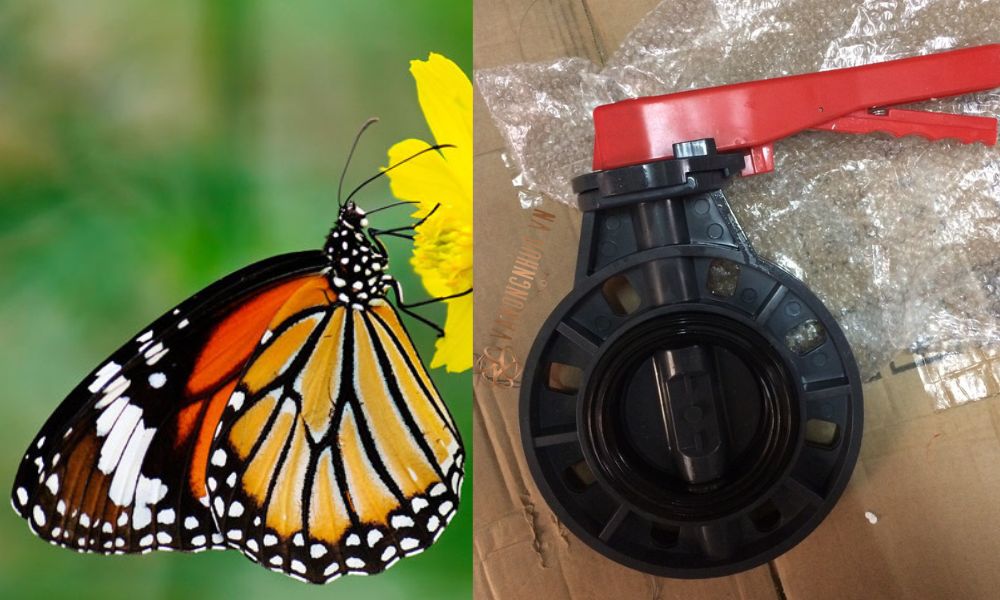

1. Butterfly valve là gì

Đầu tiên, chúng ta cần làm rõ butterfly valve là gì, thông qua việc hiểu từng từ tiếng Anh trong tên gọi này

• Butterfly: Chính là con bướm – Một loại động vật có bộ phận cánh to hơn nhiều so với phần thân
• Valve: Là van – một thiết bị phổ biến trong các công trình đường ống

Vậy butterfly valve có thể hiểu nôm na là van dạng con bướm. Trong bối cảnh về lĩnh vực thiết kế đường ống, đó là là van bướm – một loại van công nghiệp được sử dụng rộng rãi để đóng, mở hoặc điều tiết lưu lượng chất lỏng, khí trong tuyến ống.

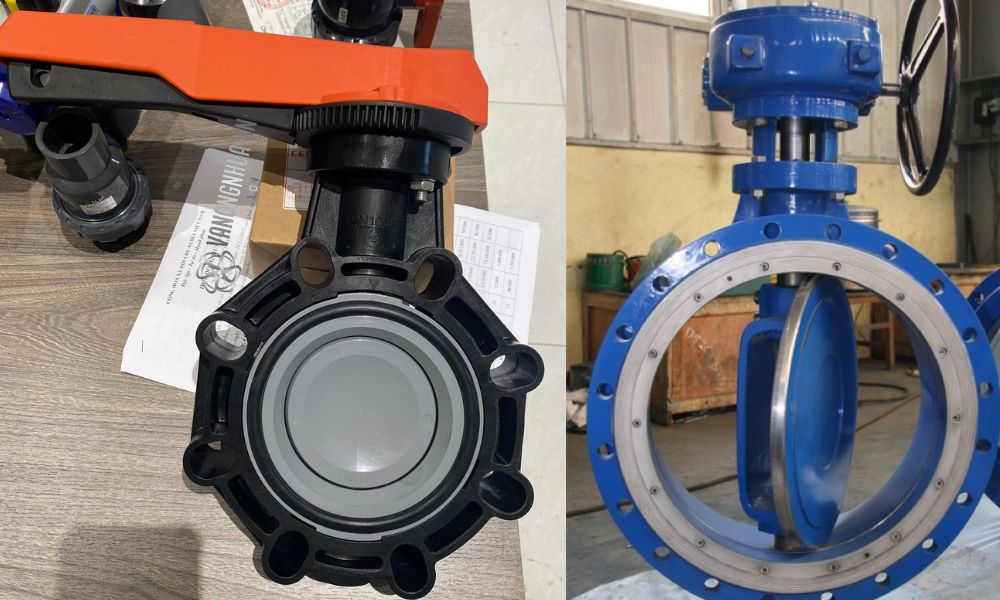

2. Đặc điểm nổi bật của butterfly valve là gì

Butterfly valve được chế tạo với cánh van hình đĩa nằm trung tâm, xoay quanh một trục để kiểm soát dòng chảy.

• Cánh van này khi mở hoàn toàn sẽ nằm song song với dòng chảy, giảm thiểu sự cản trở.
• Khi đóng, nó xoay 90 độ vuông góc với dòng chảy, chặn hoàn toàn đường ống.

3. Các chủng loại butterfly valve

Để hiểu rõ hơn về cách dùng butterfly valve trong thực tế, chúng ta cần xem xét các loại van bướm dựa trên cấu trúc tâm lệch và kiểu kết nối, mỗi loại phù hợp với những ứng dụng và yêu cầu kỹ thuật riêng biệt.

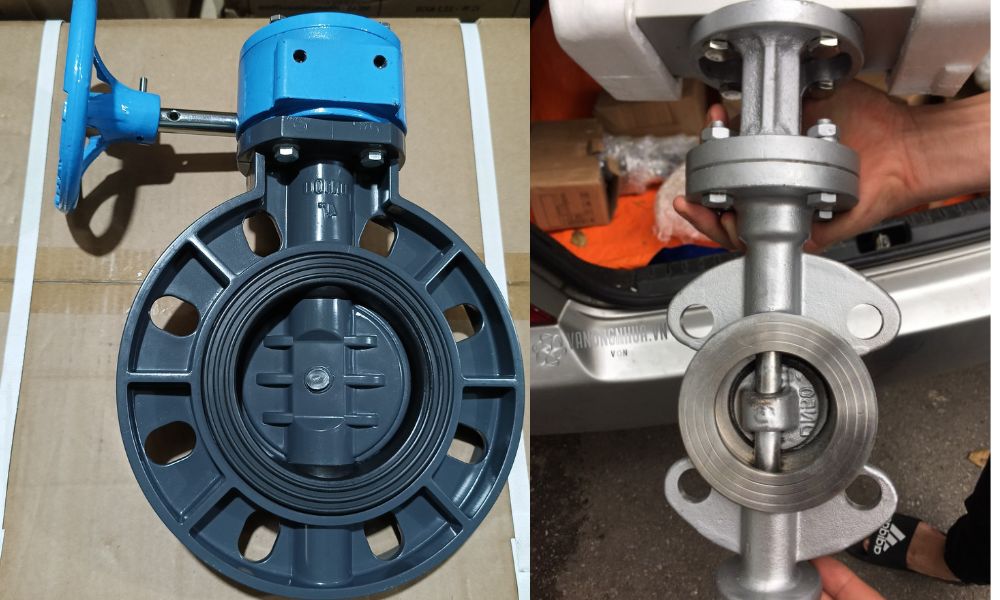

3.1 Theo cấu tạo

Butterfly valve có thể được chia làm ba dòng van bướm dưới đây, tùy theo đặc điểm đường tâm của trục van

• Van bướm tâm đồng trục: Với trục quay của cánh van đi qua vị trí tâm của đĩa và mặt cắt tiết điện dòng chảy. Phổ biến hơn hai dòng còn lại, với giá thành thấp hơn và dùng trong trường hợp không cần chịu áp cao
• Van bướm lệch tâm: Có trục van lệch so với tâm của cánh van, giúp giảm ma sát với gioăng khi đóng mở van
• Buttefly valve tâm lệch ba: Là loại cao cấp nhất, với ba điểm lệch tâm, giúp van đạt được độ kín cao và khả năng chịu nhiệt độ, áp suất tốt nhất

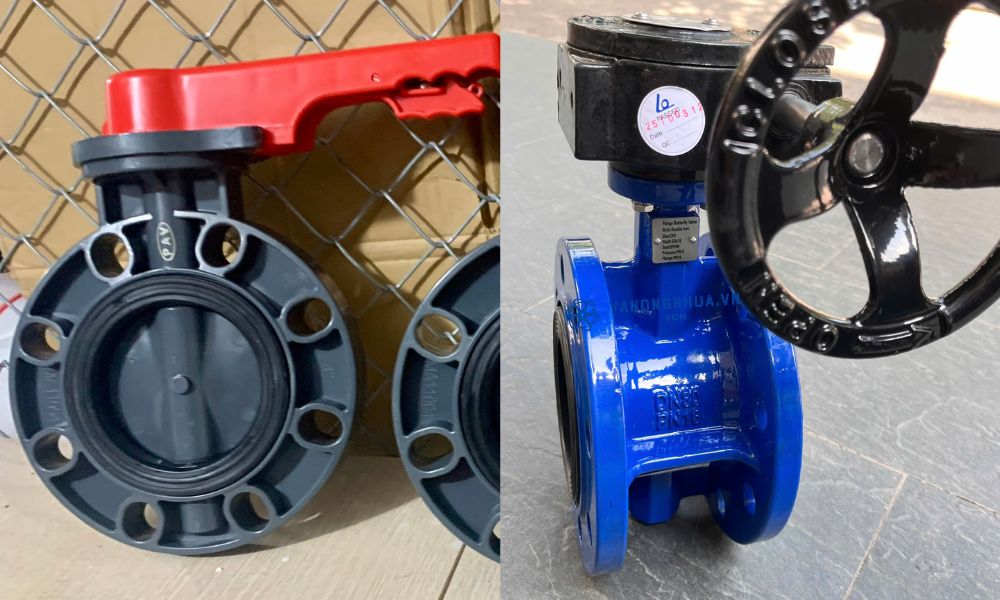

3.2 Theo phương pháp kết nối

Kiểu kết nối cũng là một yếu tố quan trọng khi xem xét chọn butterfly valve. Các kiểu phổ biến bao gồm

• Dạng kẹp: Van được kẹp giữa hai mặt bích của đường ống, với ưu điểm là dễ lắp đặt, không cần yêu cầu về tiêu chuẩn mặt bích
• Tai bích: Có nhiều lỗ ở rìa thân van để bắt bulong trực tiếp vào mặt bích đường ống, cung cấp kết nối chắc chắn hơn so với van bướm kẹp
• Mặt bích: Van có hai mặt bích riêng để liên kết với mặt bích đoạn ống, phù hợp với đường ống lớn và áp suất cao, lý tưởng cho bảo trì một bên tuyến ống khi cần thiết

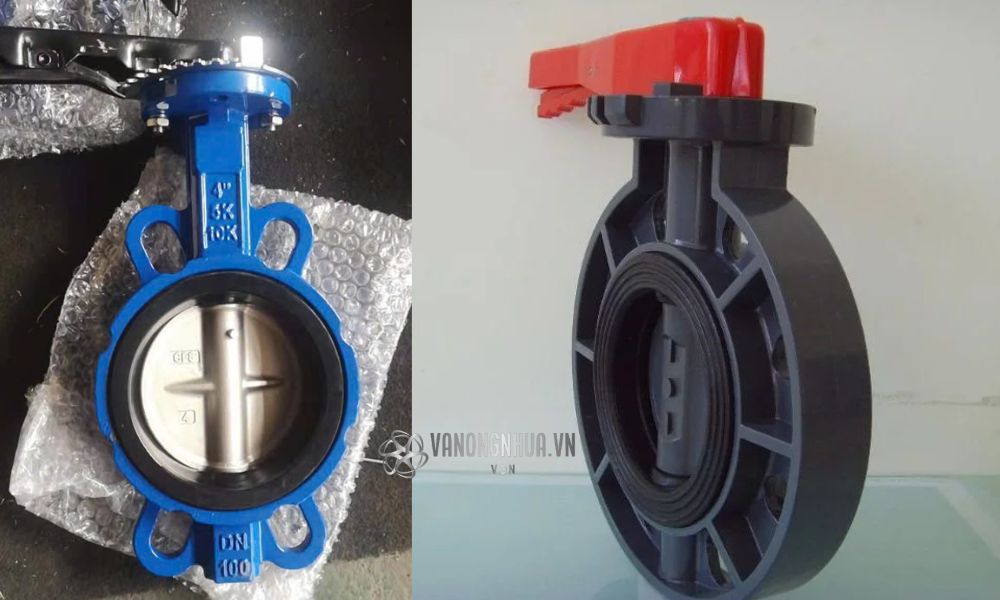

4. Tiêu chí chọn vật liệu butterfly valve là gì

Lựa chọn chất liệu thân van và gioăng làm kín là cực kỳ quan trọng để đảm bảo tuổi thọ và hiệu suất của van bướm trong các môi trường làm việc khác nhau.

• Gang: Có giá rẻ hơn inox, chịu va đập tốt, dùng cho hệ thống không yêu cầu chịu ăn mòn. Áp lực thường PN10 ~ PN25.
• Inox: Chống ăn mòn tuyệt vời, chịu nhiệt và áp suất cao, phù hợp cho đường ống dẫn hóa chất mạnh, nước thải công nghiệp.
• Nhựa: Thường là nhựa PVC, uPVC. Kháng được hóa chất nhẹ, giá thành rẻ hơn, nhưng chịu nhiệt và áp lực kém hơn kim loại.

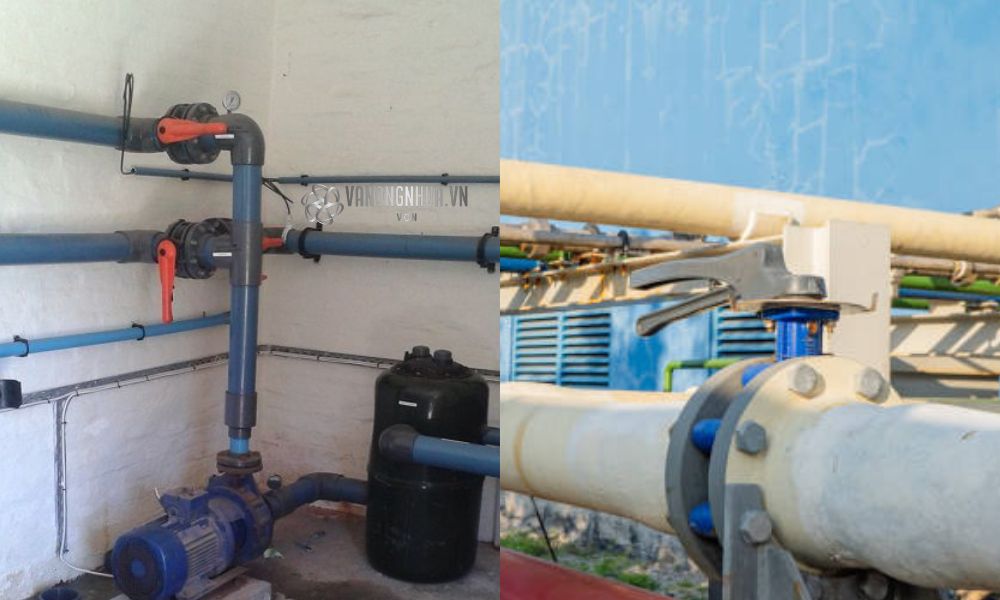

5. Ứng dụng của butterfly valve là gì

Sự đa dạng về thiết kế và vật liệu đã giúp butterfly valve có mặt trong hầu hết các ngành công nghiệp và các lĩnh vực đa dạng khác

• Dùng để điều khiển lưu lượng dòng chảy trong công trình cấp thoát nước, điều hòa không khí (HVAC)
• Áp dụng dòng van bướm lệch tâm làm từ inox hoặc hợp kim đặc biệt trong nhà máy dầu khí và hóa chất cần đáp ứng yêu cầu khắc nghiệt
• Sử dụng trong ngành chế biến thực phẩm, dược phẩm
• Ứng dụng trong nhà máy công nghiệp giấy và bột giấy
• Điều tiết và kiểm soát dòng nước trong hệ thống phòng cháy chữa cháy

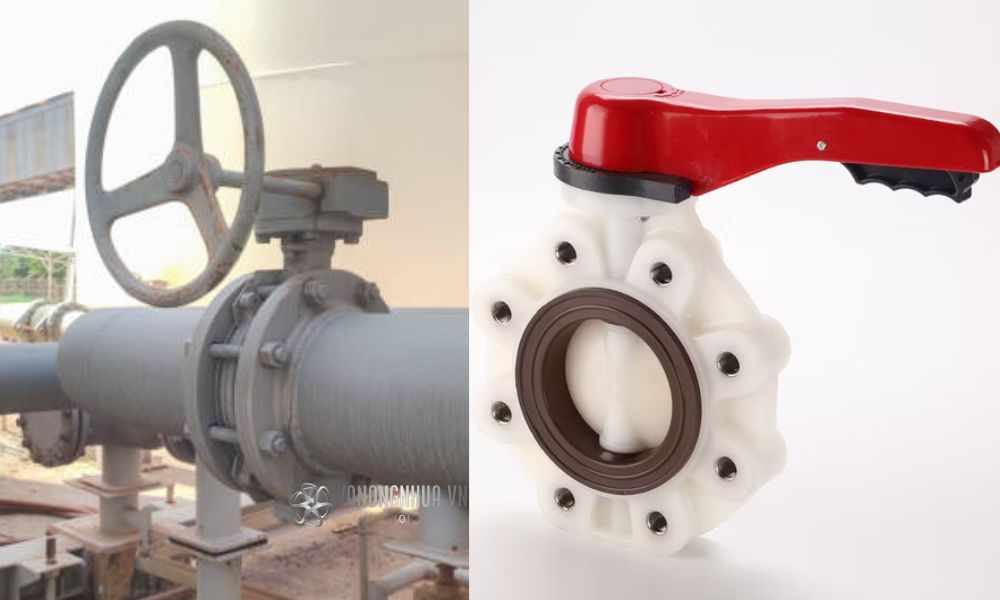

6. Butterfly valve có chịu được áp lực cao không

Hoàn toàn có thể, đối với các loại van sau

• Van có đường tâm trục quay lệch so với tâm đĩa
• Van nối kiểu tai bích hoặc mặt bích
• Van kim loại hoặc nhựa cao cấp (chẳng hạn như nhựa PPH, PVDF, cPVC)

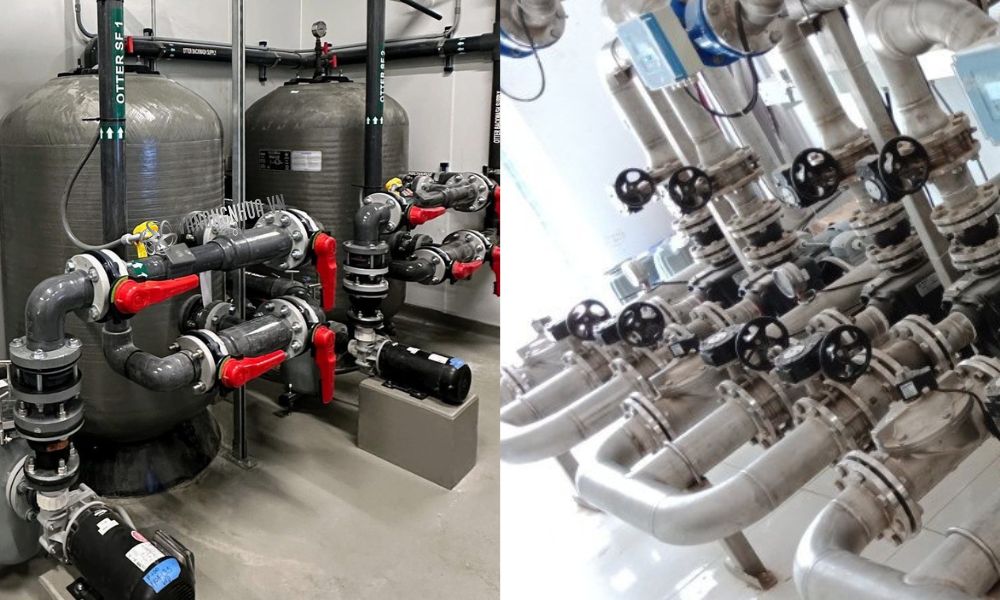

7. Loại butterfly valve nào phù hợp cho hóa chất ăn mòn

Van inox hoặc van bướm nhựa với gioăng PTFE là lựa chọn tối ưu, với khả năng chịu hóa chất ở các mức độ khác nhau. Người mua hàng cần căn cứ vào loại dòng lưu chất để chọn vật liệu van phù hợp
