Liệt kê các loại van bướm thường gặp

Van bướm hiện nay đã trở thành thiết bị phổ biến trong các hệ thống công nghiệp. Tuy nhiên, thị trường đa dạng với vô số các loại van bướm đòi hỏi sự hiểu biết sâu sắc để tránh những sai lầm tốn kém. Bài viết dưới sẽ liệt kê các chủng loại van bướm theo một vài tiêu chí quan trọng, giúp người đọc lựa chọn loại van này một cách chuyên nghiệp và hiệu quả.

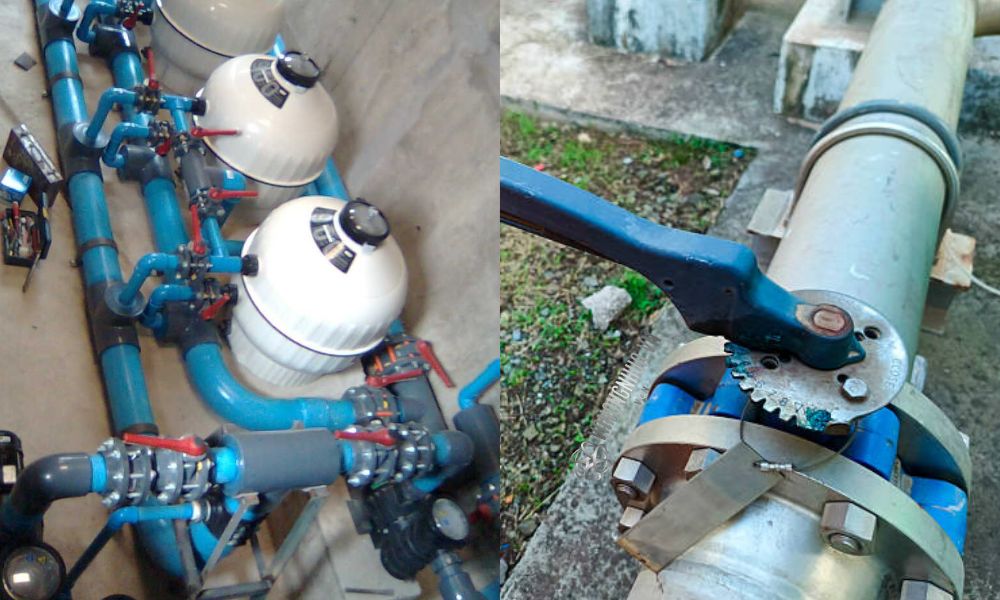

1. Những yếu tố xác định các loại van bướm

Để chọn được dòng van bướm phù hợp, việc đầu tiên là nắm rõ một số tiêu chí cơ bản giúp phân chia các loại van bướm, dựa trên yêu cầu kỹ thuật của những công trình đường ống lớn nhỏ khác nhau. Dưới đây là 4 yếu tố quan trọng người mua hàng cần lưu ý

• Cấu tạo giữa thân van và tâm đĩa: Ảnh hưởng lớn đến hiệu suất làm kín và momen quay của đĩa.
• Vật liệu van: Phụ thuộc vào yêu cầu về đặc tính kỹ thuật và kinh phí của dự án
• Phương pháp kết nối: Quyết định đến sự chắc chắn và khả năng linh hoạt của liên kết giữa van và ống
• Kiểu vận hành: Liên quan đến quy mô hệ thống, yêu cầu về thao tác điều khiển

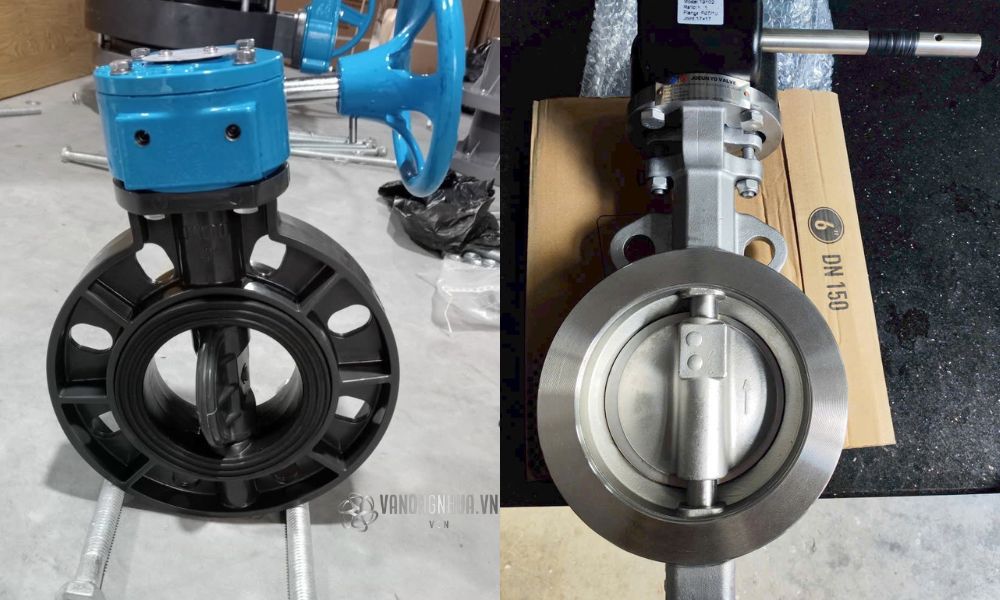

2. Phân loại van bướm theo cấu tạo tâm đĩa

Van bướm được chế tạo dựa trên một số bộ phận đóng các vai trò hỗ trợ đồng bộ lẫn nhau, trong đó có hai thành phần liên quan trực tiếp để cơ chế hoạt động của van. Đó là trục và đĩa van. Tùy theo vị trí đường tâm của hai bộ phận này, có thể chia các loại van bướm thành 3 dạng sau

• Van bướm đồng tâm: Đĩa van xoay quanh đường thẳng trùng với trục van. Đây là loại phổ biến nhất, với thiết kế đơn giản, sử dụng cho ứng dụng có áp suất thấp đến trung bình
• Van bướm lệch tâm: Với trục van lệch khỏi tâm đĩa, giúp giảm ma sát giữa đĩa và gioăng khi mở hoặc đóng van, kéo dài tuổi thọ gioăng, phù hợp cho áp suất cao hơn
• Van bướm lệch tâm ba: Trục van lệch so với đường tâm đĩa, ống và có thêm góc lệch hình nón tạo bởi mặt vát vòng đệm. Giúp giảm tối đa sự mài mòn, chuyên dùng cho đường ống cần chịu áp lực lớn

3. Vật liệu chế tạo các loại van bướm

Chất liệu van đóng vai trò quan trọng ảnh hưởng đến khả năng chịu ăn mòn, nhiệt độ và áp suất của van. Có thể chia làm hai dòng chủng loại van bướm theo vật liệu như sau

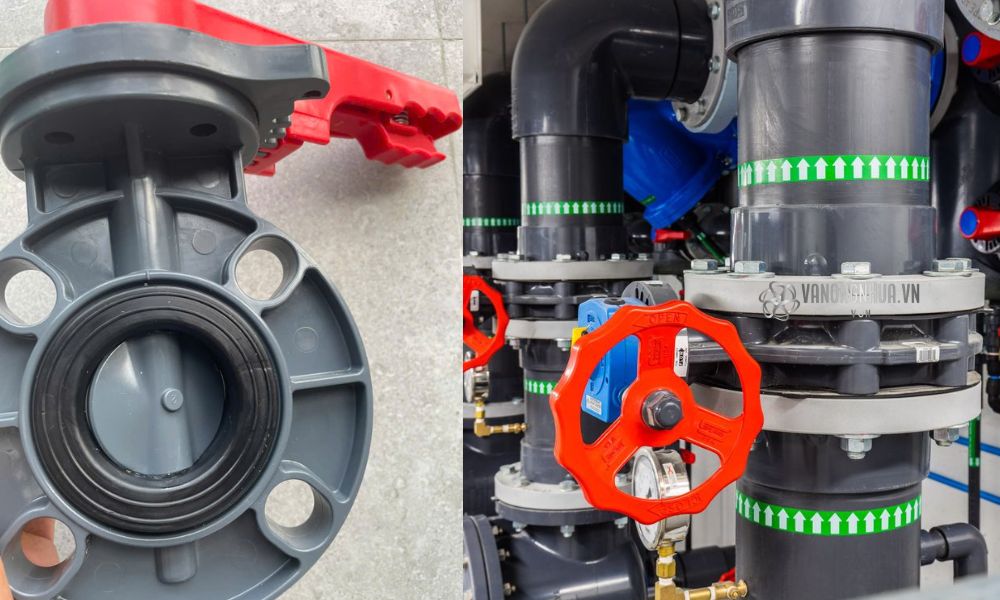

3.1 Van bướm chất liệu nhựa

Các loại van bướm làm từ nhựa đều có khả năng cách điện tốt, trọng lượng nhẹ, giá thành rẻ hơn so với van kim loại. Dựa trên tính chất lĩnh vực áp dụng, van bướm nhựa có thể chia làm hai loại sau

• Van bướm nhựa PVC, uPVC: Với chi phí đầu tư thấp hơn so với các loại van bướm nhựa cao cấp hơn, tuy nhiên nhiệt độ làm việc thấp hơn (tối đa 60°C)
• Van bướm nhựa nhiệt dẻo (cPVC, PPH, PVDF): Được cải tiến từ vật liệu uPVC, PVC, với các đặc tính kỹ thuật vượt trội hơn như chịu nhiệt, chịu áp, chống ăn mòn

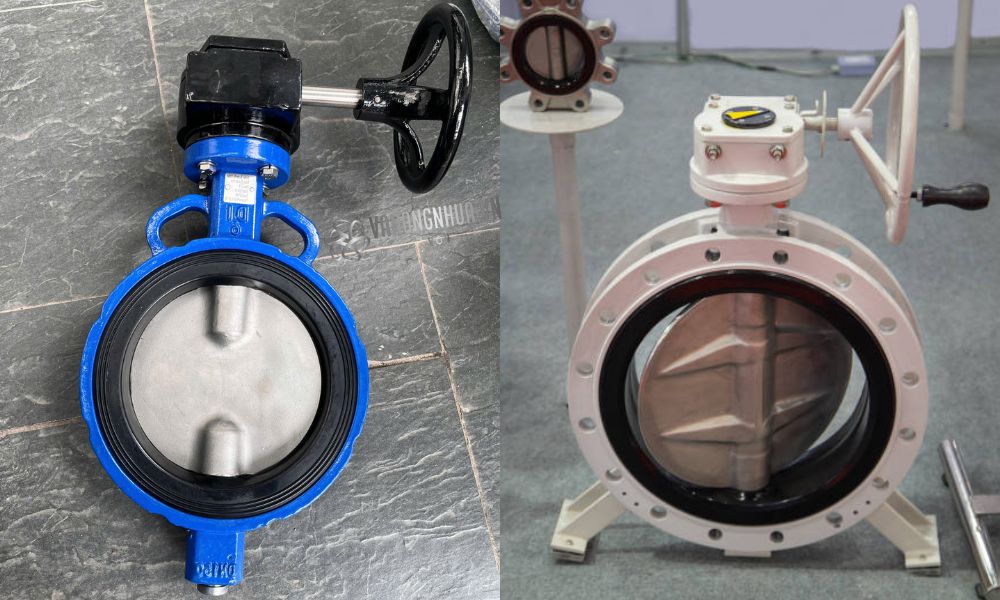

3.2 Van bướm kim loại

Van bướm làm từ kim loại thường xuất hiện trong các đường ống công nghiệp với yêu cầu đặc điểm kỹ thuật cao hơn so với các vật liệu nhựa, với 3 dòng kim loại tiêu biểu như sau

• Gang: Với phần thân làm từ gang, đĩa inox hoặc gang phủ epoxy. Có ưu thế về độ bền và khả năng chịu áp lực. Phù hợp cho nước, nước thải, HVAC với chi phí tối ưu.
• Inox: Thân và đĩa inox. Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm, dược phẩm.
• Thép: Với khả năng chịu áp suất và nhiệt độ cao hơn, thích hợp cho xử lý nước, hóa chất nhẹ với lưu lượng lớn

4. Kiểu kết nối các chủng loại van bướm

Các loại van bướm với thiết kế thân van đặc trưng, đều dùng bu lông để kết nối với mặt bích của đường ống. Dựa trên yêu cầu về số bu lông sử dụng cũng như khả năng chịu lực ở mối nối, có thể chia làm 3 chủng loại van bướm chính là van bướm kẹp (wafer), tai bích, mặt bích

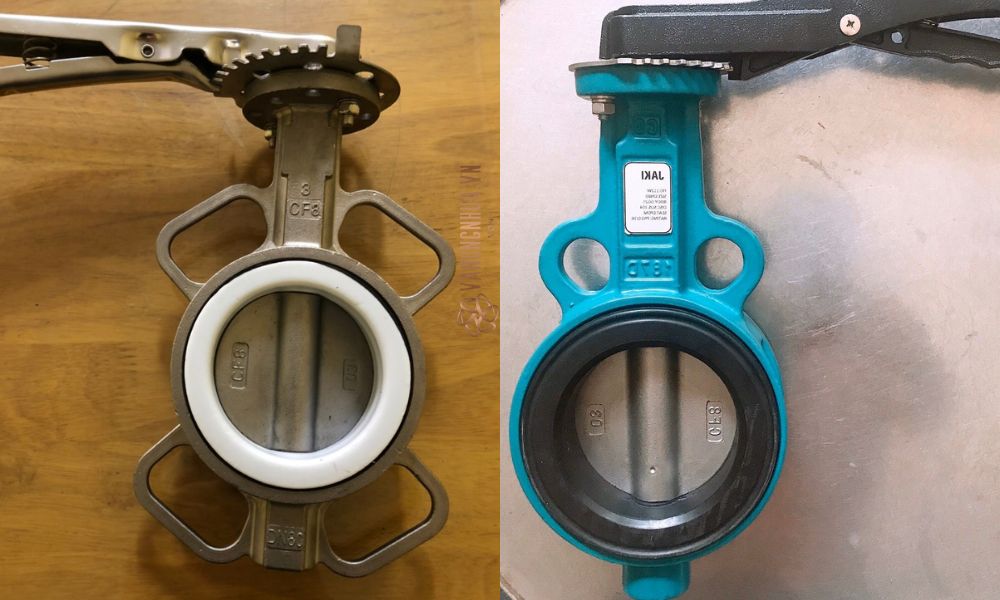

4.1 Van bướm dạng kẹp

Được thiết kế với hai hoặc bốn lỗ tai bích lớn được đúc ở vị trí góc giữa trục và thân van, dùng để định vị đĩa van đúng vị trí tiết diện dòng chảy. Đây là dòng van bướm thường gặp, dành cho trường hợp cần tiết kiệm chi phí mua vật tư inox, thuận tiện cho việc lắp đặt, không yêu cầu chịu áp lực mạnh

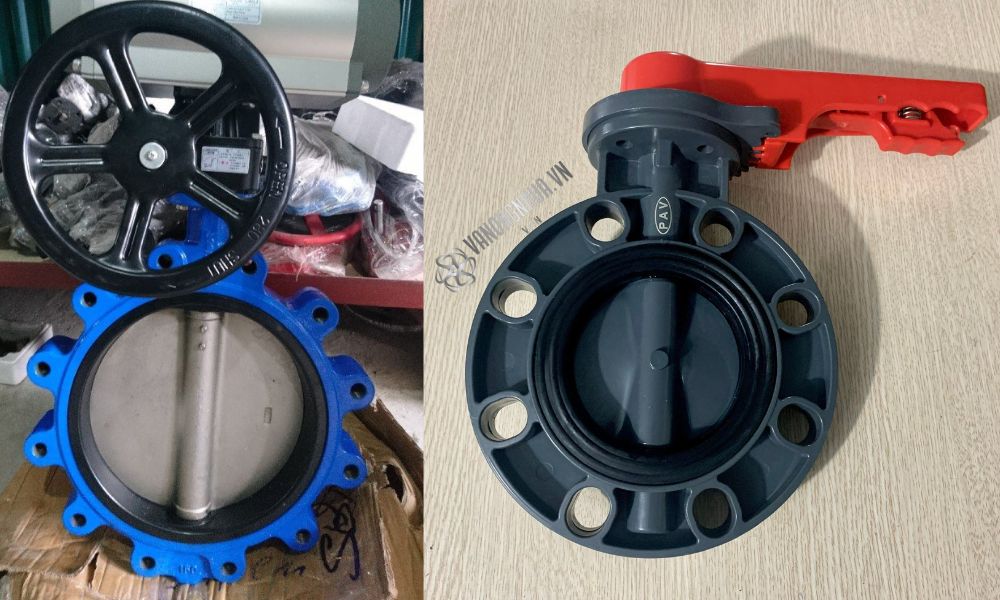

4.2 Van bướm tai bích

Thân van có các tai bích được đúc xung quanh để bắt bu lông trực tiếp vào mặt bích đường ống, giúp liên kết chắc chắn hơn so với van dạng kẹp, song số bu lông cần dùng nhiều hơn

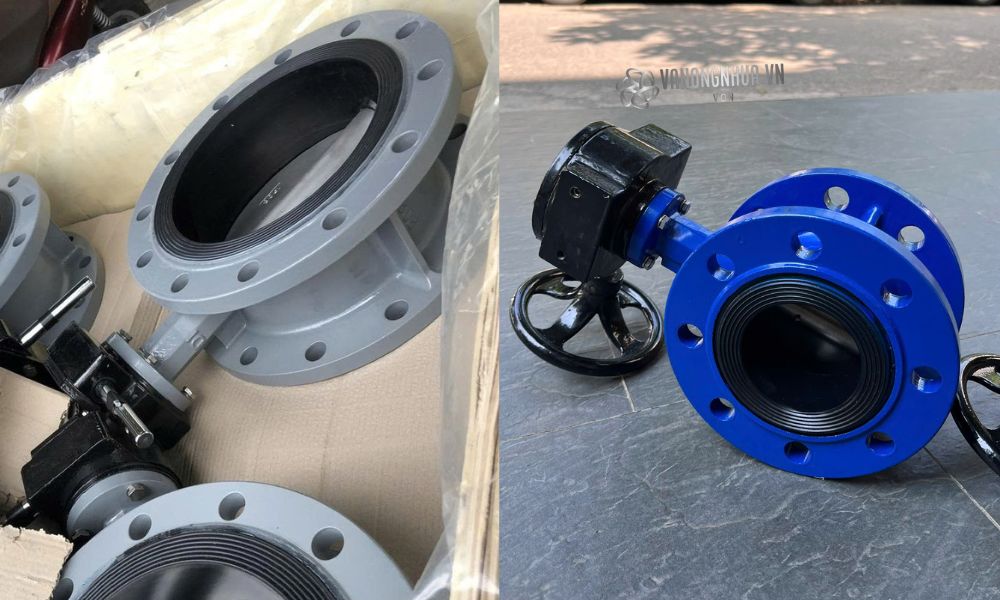

4.3 Van bướm mặt bích

Với hai đầu nối của van đều là mặt bích, cho phép tháo một bên đường ống mà không ảnh hưởng đến bên còn lại. Thường dùng cho các van kích thước lớn, áp suất cao

5. Phương thức vận hành các loại van bướm

Sau khi xem xét các yếu tố đã nêu ở trên, khách hàng cần tìm hiểu thêm tiêu chí cuối cùng liên quan đến việc điều khiển van, chính là phương pháp vận hành, với hai chủng loại van bướm chính là van điều khiển thủ công và tự động

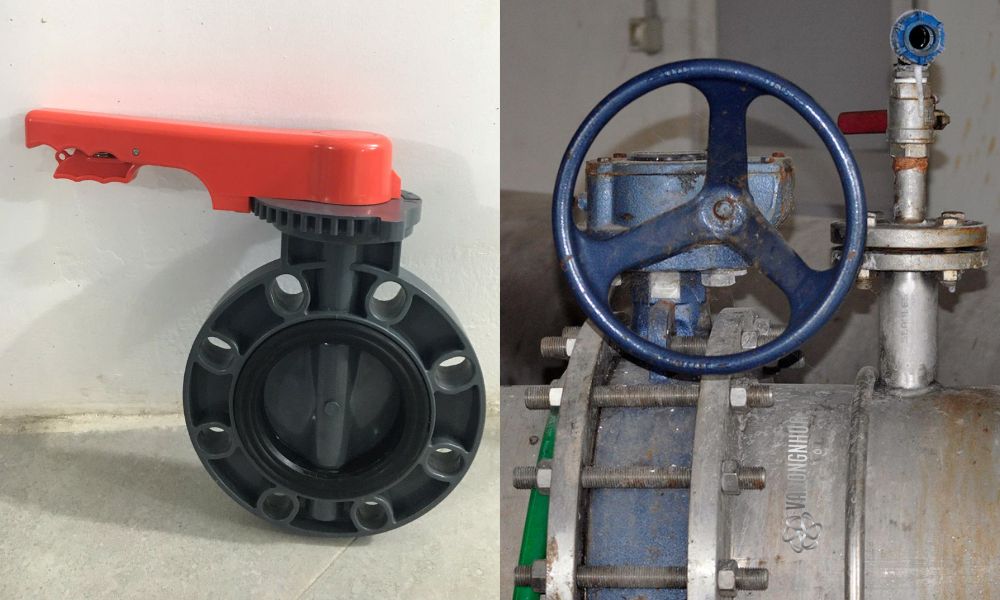

5.1 Vận hành thủ công

Các loại van bướm này sử dụng cơ chế điều khiển bằng tay, áp dụng cho công trình đường ống cần kiểm soát dòng chảy trực tiếp. Có hai kiểu điều khiển chính

• Tay gạt: Điều chỉnh góc quay của cần gạt để đóng mở van, phù hợp cho dòng chảy lưu lượng nhỏ
• Tay quay: Quay vô lăng để điểu khiển đĩa van, áp dụng cho đường ống cỡ lớn hơn

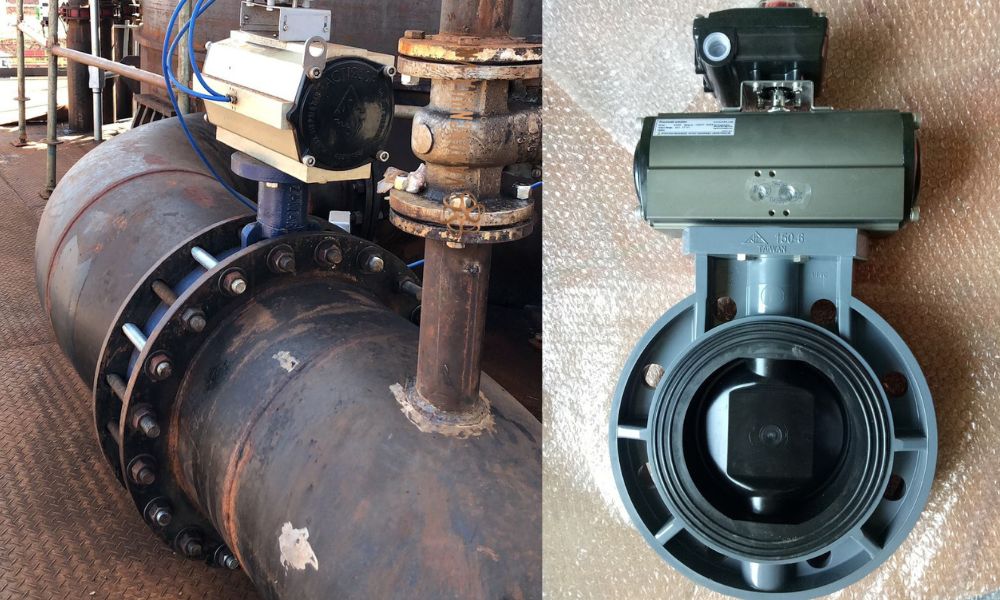

5.2 Điều khiển tự động

Với các loại van bướm tự động hóa, thường được sử dụng cho các trường hợp lắp đặt đặc biệt, cần điều khiển một lúc nhiều thiết bị hoặc điều khiển từ xa. Dưới đây là hai loại van bươm tự động phổ biến

• Điều khiển điện: Bao gồm cả van động cơ điện và tín hiệu điện, sử dụng mô tơ điện để điều chỉnh góc quay đĩa, hỗ trợ lập trình điều khiển quy mô lớn (chẳng hạn như lập trình PLC)
• Điều khiển khí nén: Giúp vận hành nhanh, tin cậy, đảm bảo an toàn trong môi trường nguy hiểm.
