Khám phá cách lắp đặt van bướm chính xác

Van bướm với thiết kế nhỏ gọn đã trở thành lựa chọn quen thuộc để điều khiển lưu lượng. Vậy nên, quá trình lắp đặt van bướm cần tuân thủ nghiêm ngặt để đảm bảo hệ thống đường ống hoạt động hiệu quả, bền bỉ và an toàn tuyệt đối. Dưới đây là hướng dẫn cách lắp đặt van bướm chính xác

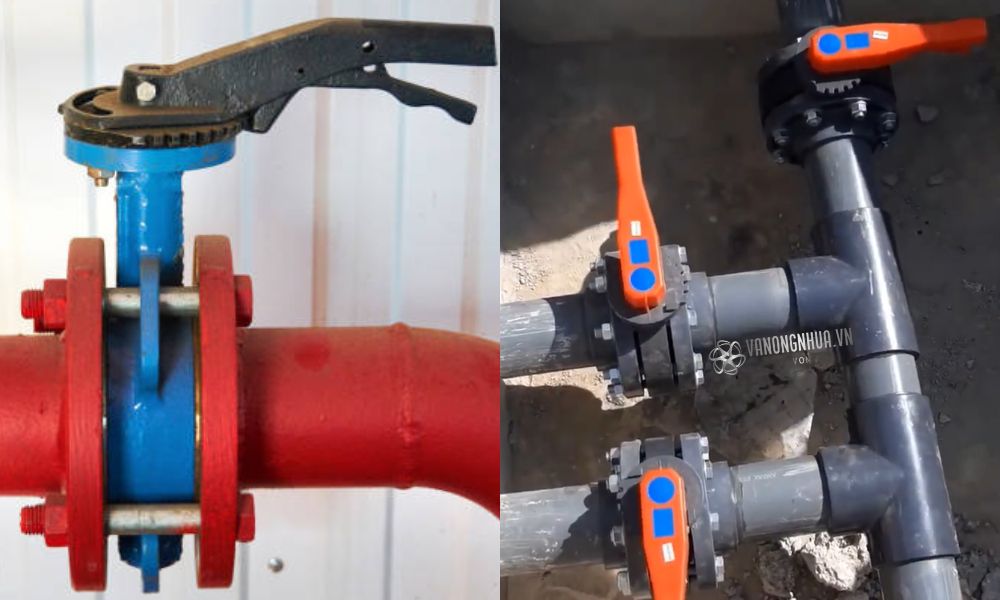

1. Đôi nét về các kiểu lắp đặt van bướm

Trước khi bắt tay vào bất kỳ công việc lắp đặt van bướm nào, việc nắm vững các loại van bướm theo phương pháp kết nối là điều kiện tiên quyết, bởi các kiểu kết nối khác nhau sẽ có sự khác biệt về thao tác lắp đặt trong quá trình thi công. Có ba phương thức kết nối chính

• Van bướm kẹp (wafer butterfly valve): Được kẹp giữa hai mặt bích của đường ống bằng bu lông xuyên tâm
• Van bướm tai bích: Có các tai bích ở rìa thân van, một số loại van còn được tiện ren ở lỗ tai bích để tăng sự chắc chắn khi liên kết
• Van bướm mặt bích: Với mặt bích được gắn chặt ở hai đầu nối van, cung cấp kết nối kín khít nhất, phù hợp cho các đường ống lớn và áp suất cao.

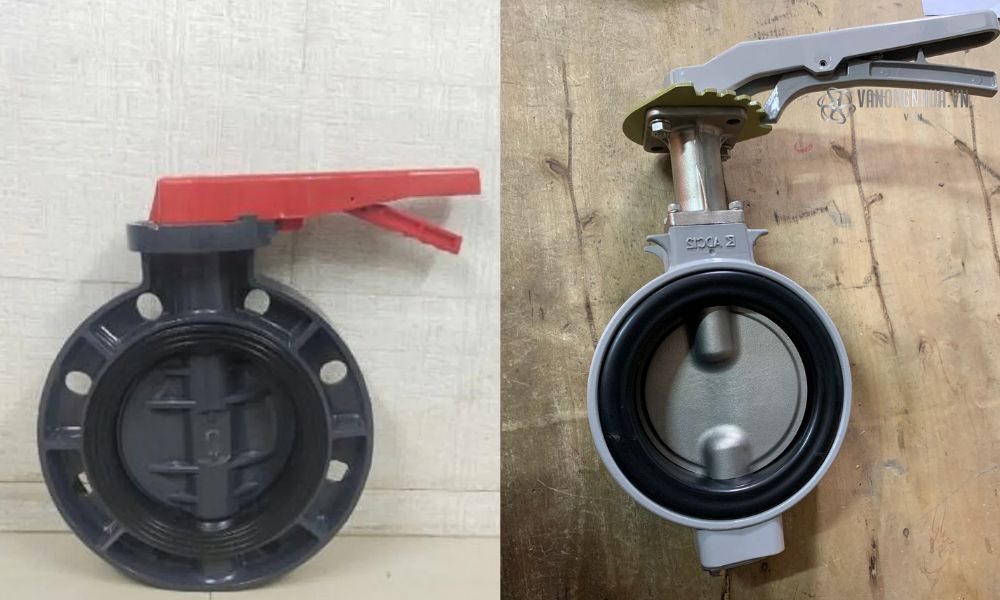

2. Lưu ý khi lựa chọn van bướm

Sau khi nắm rõ các phương thức lắp đặt van bướm, bước tiếp theo là chuẩn bị vật tư đầy đủ và đúng tiêu chuẩn, trong đó quan trọng nhất là chọn đúng loại van. Quyết định này đòi hỏi sự phân tích kỹ lưỡng các yếu tố liên quan, chẳng hạn như thông số kỹ thuật hay điều kiện vận hành

• Đầu tiên là dựa trên việc đáp ứng tiêu chuẩn mặt bích để chọn kiểu kết nối phù hợp
  • Nếu vị trí lắp đặt không yêu cầu đồng bộ về tiêu chuẩn mặt bích, có thể chọn van bướm dạng kẹp
  • Trường hợp cần đồng bộ tiêu chuẩn, chọn van tai bích hoặc mặt bích
• Xác định thông số kỹ thuật và áp lực hệ thống
  • Kích thước van phải tương thích với đường kính ống.
  • Áp lực làm việc phải đáp ứng yêu cầu về cấp áp lực của hệ thống
• Chọn vật liệu gioăng và thân van
  • Nên chọn chất liệu chế tạo van đồng bộ với vật liệu tuyến ống dẫn lưu chất. Ví dụ như đối với mạng lưới ống nhựa, chọn van bướm nhựa
  • Cần xem xét thêm một số yếu tố khác như nhiệt độ, độ bền, khả năng chống ăn mòn,…
• Ngoài ra, người thi công cần tính toán momen quay đĩa để lựa chọn bộ truyền động phù hợp.

3. Quy trình lắp đặt van bướm

Việc tiến hành lắp đặt van bướm đúng kỹ thuật là cần thiết để đảm bảo hiệu quả và độ bền của van trong suốt vòng đời hoạt động. Một quy trình kết nối cẩn thận sẽ ngăn ngừa rò rỉ, thậm chí tránh gây hư hỏng van.

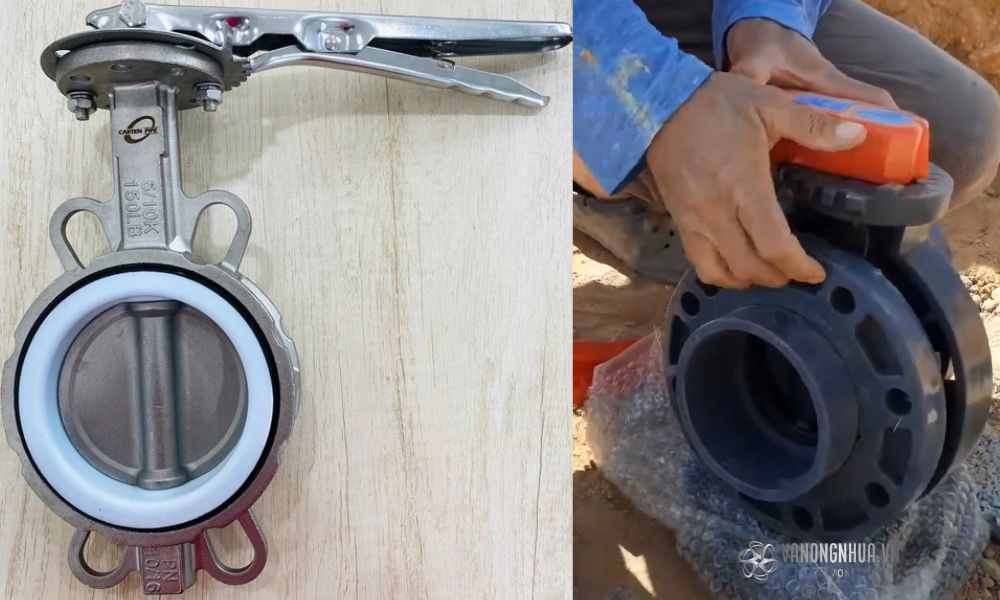

3.1 Kiểm tra sơ bộ

Trước khi lắp đặt van bướm, cần tiến hành kiểm tra van cũng như các vật tư liên quan theo hướng dẫn như sau

• Đảm bảo van không có hư hỏng vật lý, các thông số in trên bề mặt van khớp với yêu cầu thiết kế.
• Đối với van tai bích hoặc mặt bích, cần xem xét đầu nối van và mặt bích có khớp về tiêu chuẩn hay không
• Mở và đóng van bằng tay để kiểm tra chuyển động của đĩa (đối với van vận hành thủ công)
• Làm sạch bề mặt tiếp xúc của đoạn ống và mặt bích, đảm bảo không có cặn bẩn, vật lạ.
• Kiểm tra độ thẳng hàng của đường ống và mặt bích, tránh tình trạng ứng suất gây biến dạng van khi siết bu lông.
• Gioăng làm kín phải được lựa chọn phù hợp với vật liệu và nhiệt độ, được đặt đúng vị trí.
• Cân nhắc vị trí lắp đặt để đảm bảo dễ dàng tiếp cận cho việc vận hành và bảo dưỡng.

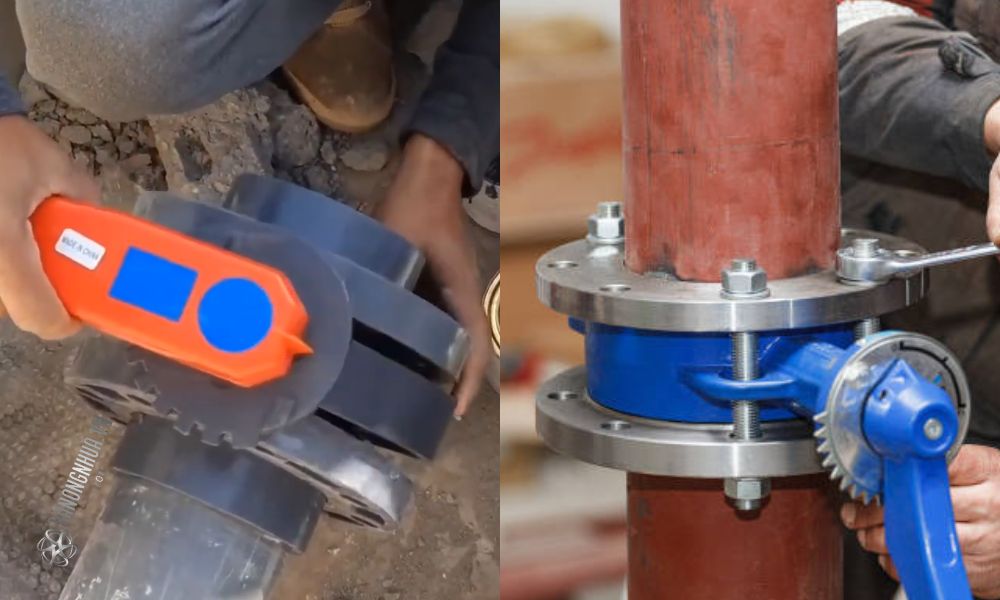

3.2 Tiến hành lắp đặt van bướm

Dưới đây là chi tiết các bước lắp đặt van bướm đúng kỹ thuật

• Đầu tiên là kết nối hai mặt bích vào hai đầu đoạn ống
• Tiếp theo, ghép và giữ van với hai mặt bích lại với nhau
  • Đĩa van phải ở vị trí hơi mở (khoảng 10-20 độ) để tránh làm hỏng gioăng khi siết.
  • Căn chỉnh sao cho tâm van trùng với tâm mặt bích
• Sau đó, luồn bu lông qua các lỗ và siết chặt một cách đều đặn
  • Đối với van wafer, dùng các bu lông dẫn hướng để định vị van giữa hai mặt bích.
  • Với van mặt bích hoặc tai bích, vặn chặt bu lông ở tất cả các lỗ trên đầu nối van

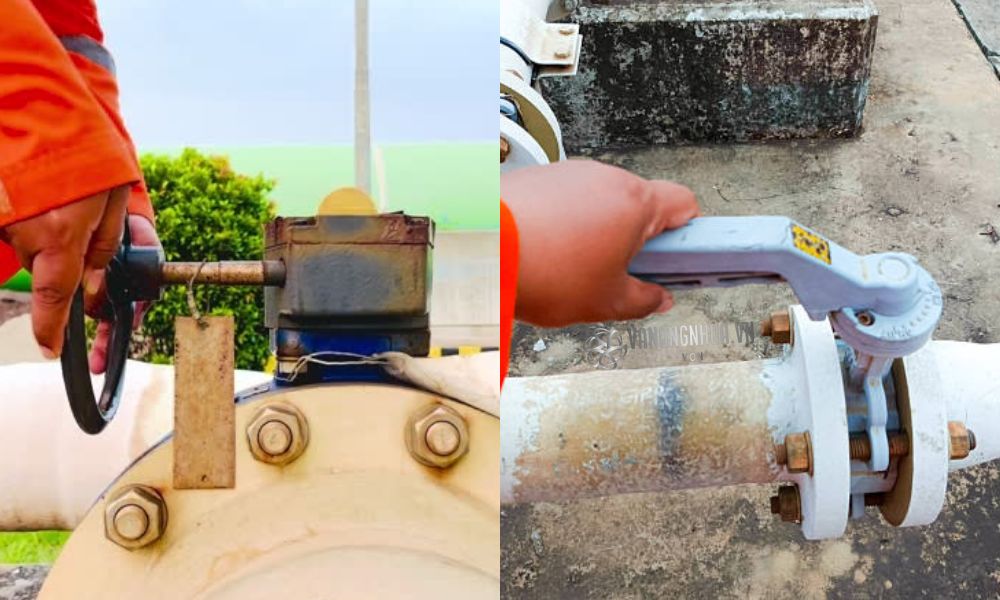

3.3 Vận hành thử nghiệm ban đầu

Sau khi lắp đặt van bướm xong, thợ thi công cần kiểm tra hoạt động của van trước khi đưa vào sử dụng để đảm bảo hệ thống hoạt động tốt

• Vận hành van một vài lần để kiểm tra chuyển động của đĩa có bị kẹt hay không.
• Đảm bảo đĩa van không chạm vào thành ống khi mở hoàn toàn.
• Đối với van có bộ truyền động, kiểm tra các giới hạn đóng mở và đảm bảo tín hiệu điều khiển hoạt động chính xác.
• Kiểm tra hệ thống đường ống xung quanh van bướm để đảm bảo không có vật cản gây cản trở hoạt động của van hoặc bảo trì trong tương lai.

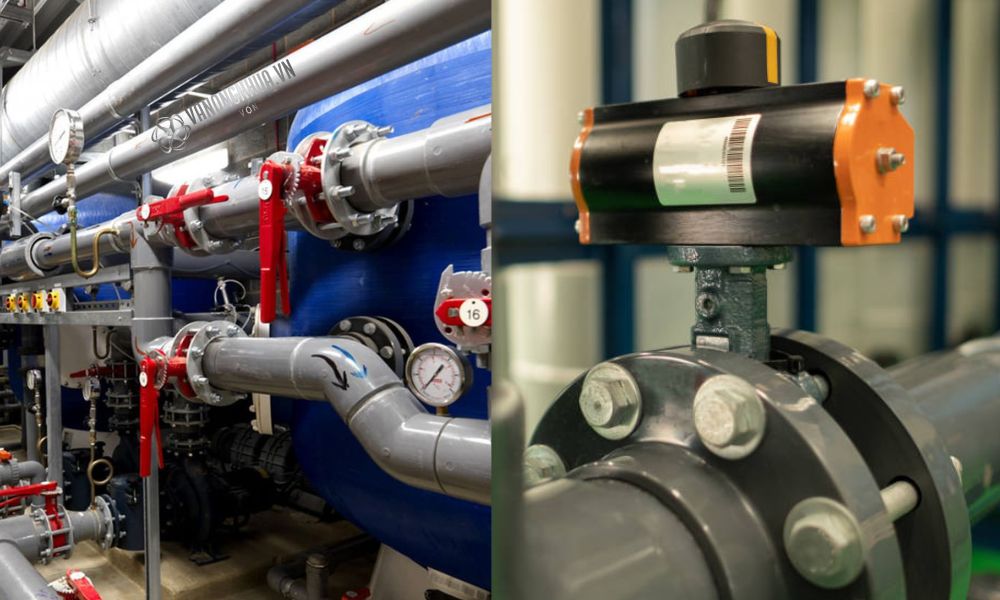

4. Kết luận

Việc lắp đặt van bướm không chỉ là một quy trình kỹ thuật đơn thuần mà còn là một nghệ thuật đòi hỏi sự am hiểu sâu sắc về van và hệ thống. Từ việc lựa chọn loại van đến bước thi công và thử nghiệm, mỗi bước đều đóng vai trò then chốt, đảm bảo an toàn và hiệu suất vận hành lâu dài. Hãy liên hệ với đại lý van nhựa (VON) của chúng tôi để nhận được hỗ trợ tốt nhất cho dự án lắp đặt van bướm của bạn
