Ứng dụng van 3 ngã khí nén thế nào

Van 3 ngã khí nén chính là lựa chọn lý tưởng cho giải pháp điều khiển dòng chảy tự động nhanh chóng và linh hoạt, thay vì phải dùng nhiều van bi thường để đóng mở luân phiên, vừa tốn nhiều vị trí lắp đặt vừa tăng chi phí. Vậy loại van bi này được sử dụng trong các trường hợp thực tế nào. Người xem có thể khám phá ngay sau đây

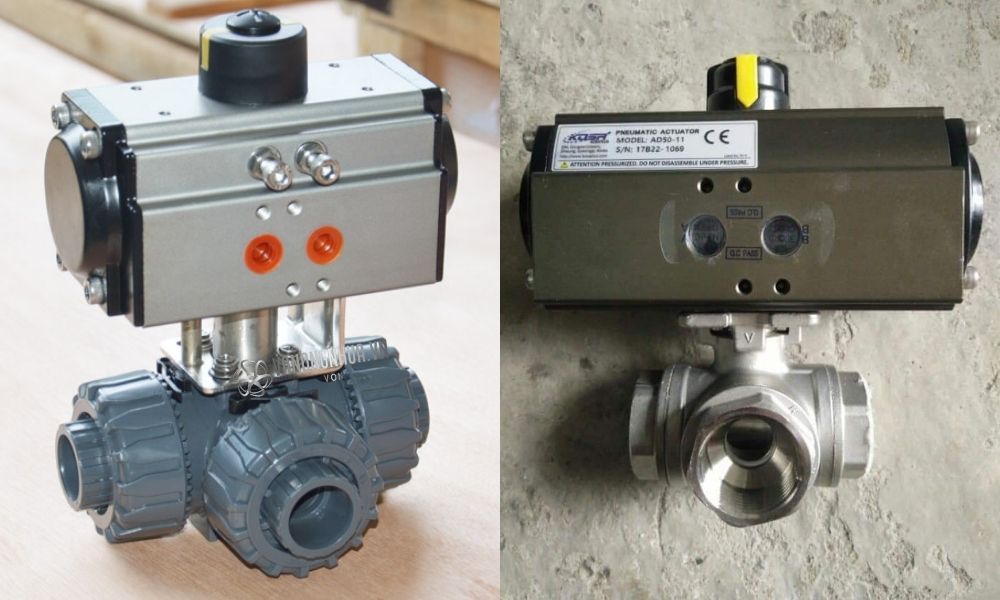

1. Van 3 ngã khí nén là gì

Hiểu đơn giản, van 3 ngã khí nén là sự kết hợp của hai thành phần chính:

• Van 3 ngã: Là một loại van bi với 3 cửa kết nối và bi van khoét lỗ chữ T hoặc L, mang lại sự linh hoạt vượt trội trong việc điều hướng hoặc trộn lẫn dòng lưu chất.
• Bộ điều khiển khí nén: Là thiết bị hoạt động bằng cách cấp khí nén vào, tạo áp lực khí làm xoay trục van để đảo chiều dòng chảy.

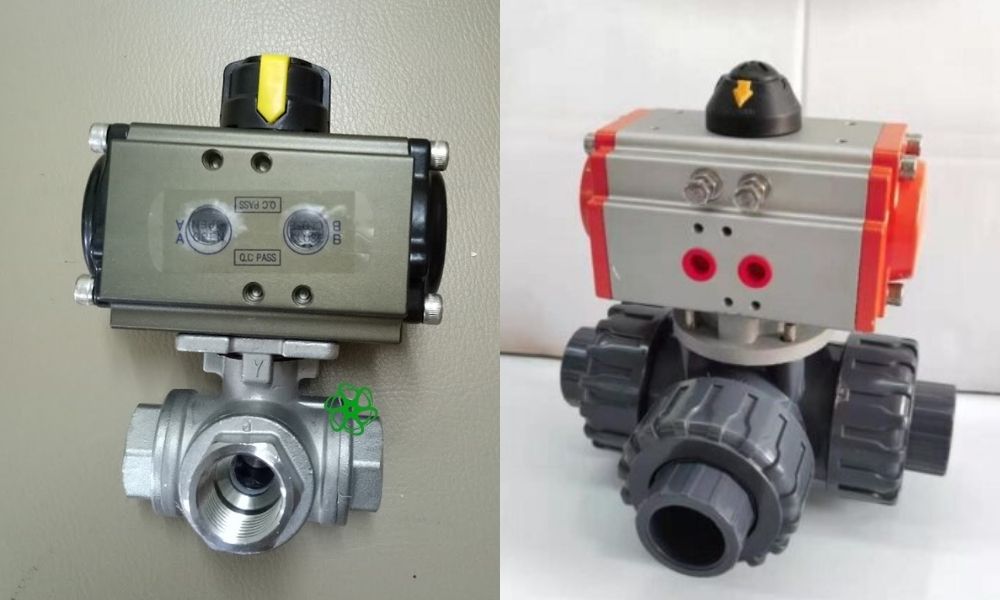

2. Khi nào cần dùng van 3 ngã khí nén

Van 3 ngã điều khiển bằng khí nén được dùng nhiều trong một số lĩnh vực đặc biệt, nhờ ưu thế của kiểu vận hành van. Dưới đây là một vài trường hợp áp dụng

• Dùng trong hệ thống cần đóng mở liên tục hoặc nằm ở vị trí khó tiếp cận (trên cao, hầm sâu), yêu cầu khả năng điều khiển tự động tốt
• Lắp ở công trình cần tốc độ điều chỉnh hướng dòng chảy nhanh
• Sử dụng cho mạng lưới đường ống yêu cầu vận hành an toàn ở những vị trí dễ cháy nổ, giật điện,…

Tuy nhiên tùy vào vật liệu thân van, việc áp dụng van bi 3 ngã điều khiển khí nén có một số lưu ý riêng sau đây

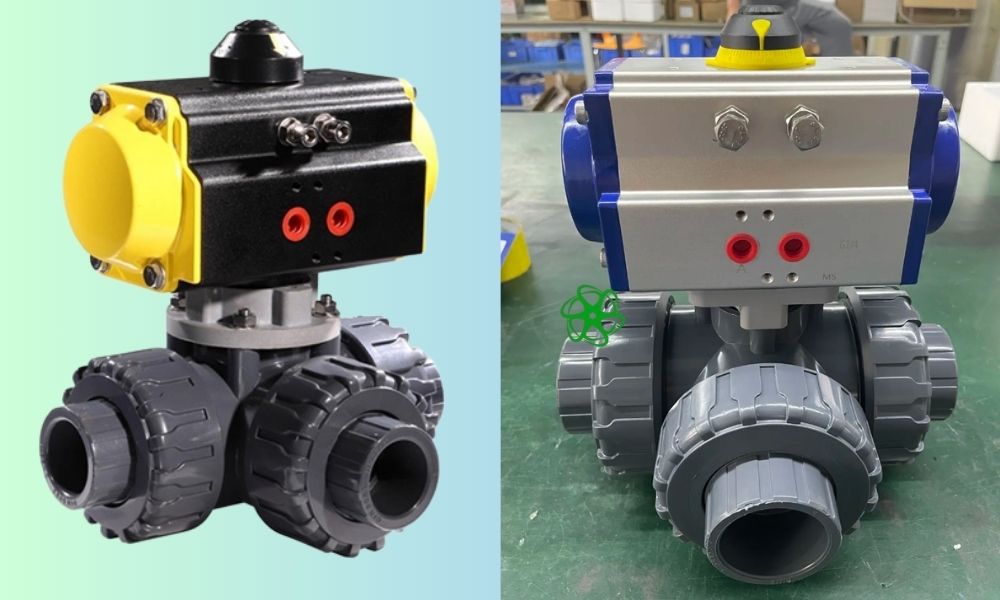

2.1 Lúc nào dùng van nhựa ba ngã khí nén

Van bi nhựa điều khiển khí nén ba ngã được chủ đầu tư ưu tiên sử dụng trong các dự án như sau

• Cần tiết kiệm chi phí vật tư, nhân công
• Việc lắp đặt diễn ra đơn giản, nhanh chóng, không cần nhiều dụng cụ phức tạp
• Khả năng cách điện tốt
• Và quan trọng nhất là không sợ bị ăn mòn bởi hóa chất nhẹ (như một số loại axit, kiềm, dung môi hữu cơ)

2.2 Khi nào cần van inox khí nén 3 ngã

Van 3 ngã khí nén thân inox được dùng ở những công trình có yêu cầu lắp đặt dưới đây

• Môi trường vận hành yêu cầu chịu áp và nhiệt độ cao, không thể dùng được với van bi nhựa (dễ bị chảy hoặc nứt vỡ)
• Dùng ở những vị trí đường ống rung lắc mạnh hoặc dễ bị va đập, nhờ sự cứng cáp giúp van không bị biến dạng

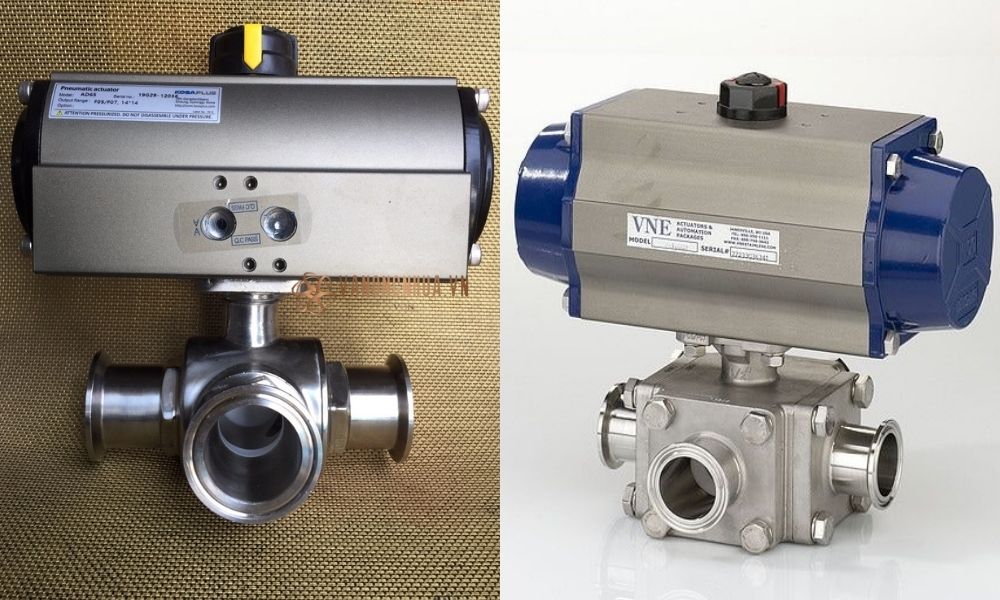

2.3 Khi nào dùng van 3 ngã khí nén inox vi sinh

Dòng van 3 ngã điều khiển bằng khí nén này là lựa chọn hàng đầu cho môi trường y tế, thực phẩm, đồ uống, dược phẩm hoặc công nghệ sinh học, nhờ đáp ứng những yêu cầu sau

• Bề mặt được đánh bóng nhẵn, lưu chất cũ không bị đọng lại trong các khe kẽ.
  • Áp dụng trong hệ thống cần đảm bảo tính nguyên vẹn của dòng chảy mới
  • Tránh pha lẫn màu của dòng chảy cũ trong đường ống ở nhà máy nhuộm
• Loại bỏ tác động của ký sinh trùng ảnh hưởng đến chất lượng sản phẩm của nhà máy chế biến

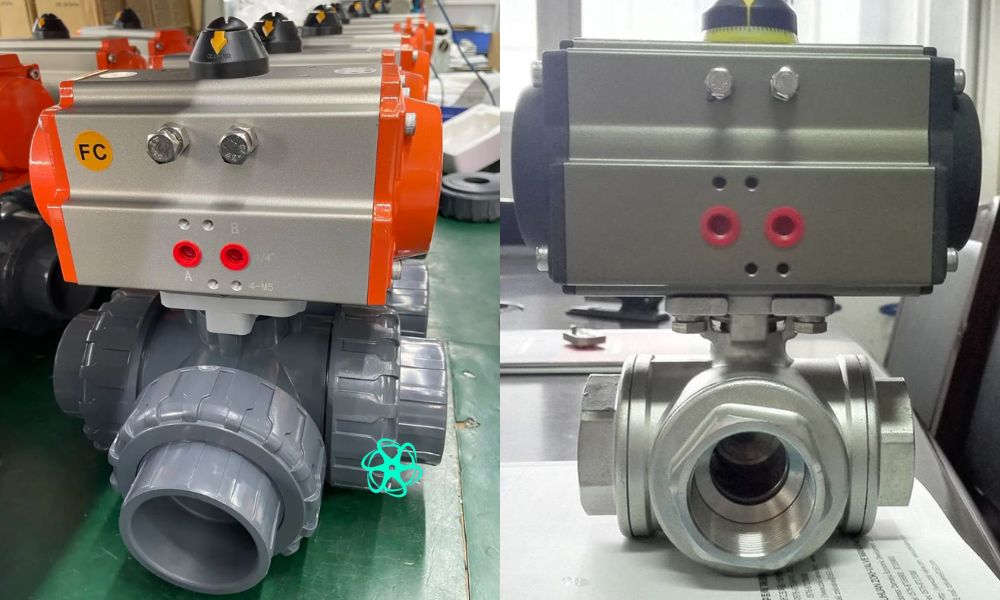

2.4 Có van đồng 3 ngã khí nén không

Trên thực tế, rất ít trường hợp sử dụng van bi 3 ngã điều khiển khí nén thân đồng, vì không hiệu quả về kinh tế lẫn kỹ thuật so với nhựa và inox

• Van đồng đắt hơn so với van inox và nhựa cùng kích cỡ
• Khả năng chịu lực kém hơn so với inox, việc lắp bộ truyền khí nén sẽ khó khắn hơn

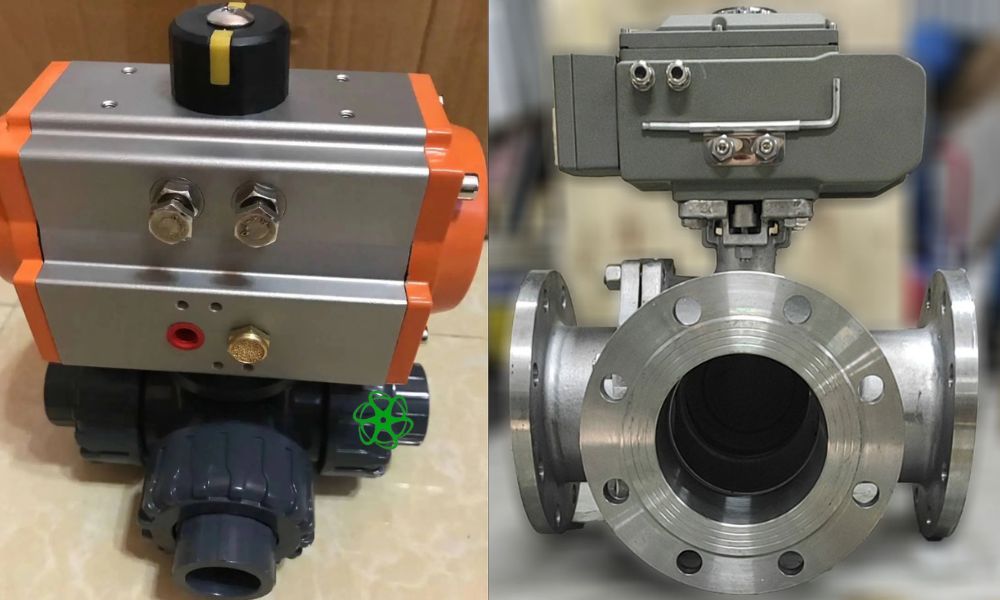

3. Van 3 ngã khí nén dùng kiểu kết nối nào

Tùy vào vật liệu và áp suất, người thi công có thể kết nối van 3 ngã khí nén theo các kiểu kết nối sau

• Nối ren: Phổ biến nhất ở các loại van cỡ nhỏ.
  • Cả van inox và van nhựa đều có.
  • Trong đó với loại van làm từ nhựa, dòng van bi nhựa rắc co đang là xu hướng nhờ khả năng bảo trì tiện lợi
• Dán keo: Chuyên dùng cho van vật liệu nhựa PVC, uPVC, cPVC, tạo mối nối kín khít nhờ keo dán chuyên dụng
• Nối bích: Thường gặp với van inox cỡ lớn hoặc áp lực cao. Liên kết này cực kỳ chắc chắn, chống rung tốt và kín khít.

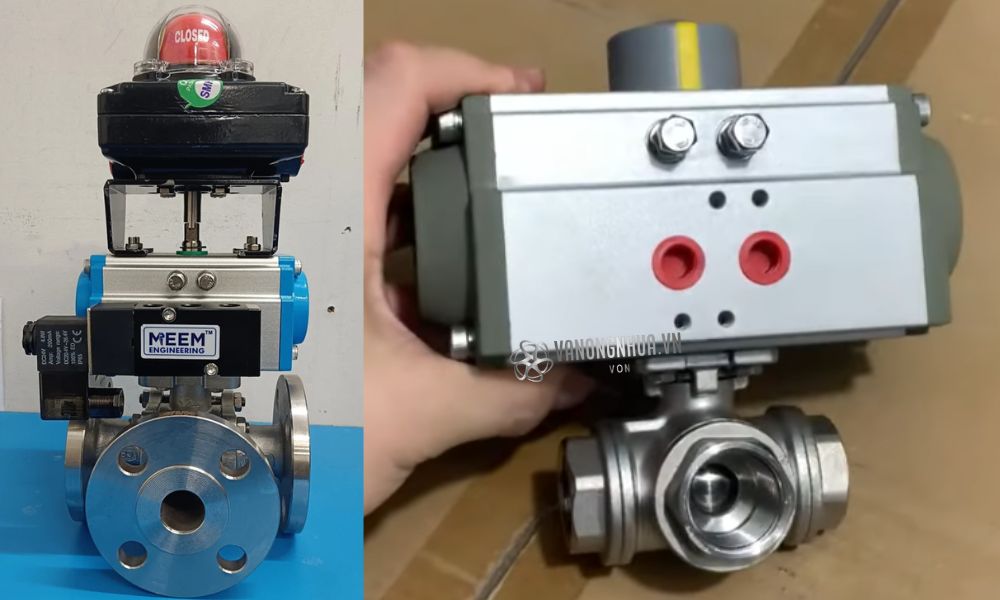

4. Các bộ truyền động khí nén của van ba ngã

Bộ điều khiển khí nén đóng vai trò biến đổi năng lượng khí nén thành chuyển động cơ học để xoay bi van. Với van 3 ngã khí nén, các loại bộ truyền động thường gặp bao gồm:

• Tác động đơn: Sử dụng khí nén để xoay van mở hoặc đóng (thường là mở), và lò xo để trả van về vị trí ban đầu (đóng).
  • Tính an toàn cao, thao tác chính xác, dứt khoát, nhanh chóng
  • Giá thành đắt hơn do lắp thêm bộ phận lò xo và cần lực nén khí lớn để thắng lực nén của lò xo.
• Tác động kép: Cấp khí ở một trong hai buồng khí nén để xoay van cả hai chiều (mở và đóng)
  • Giá rẻ hơn vì không cần lắp lò xo, tiết kiệm chi phí sản xuất
  • Song thao tác phức tạp hơn, cần nhiều bước hơn.
