Tìm hiểu thông số kích thước ống nhựa PVC

Đối với bất kỳ hệ thống ống nhựa PVC, việc lựa chọn chính xác kích thước ống nhựa PVC là nền tảng cho sự thành công của dự án đường ống. Chọn sai kích cỡ không chỉ gây tốn kém chi phí vật tư mà còn ảnh hưởng đến hiệu quả vận hành. Bài viết dưới đây cung cấp thông số kích thước ống nhựa PVC của một số thương hiệu nổi tiếng trong nước, giúp các kỹ sư, nhà thầu và thợ thi công có được lựa chọn tối ưu nhất.

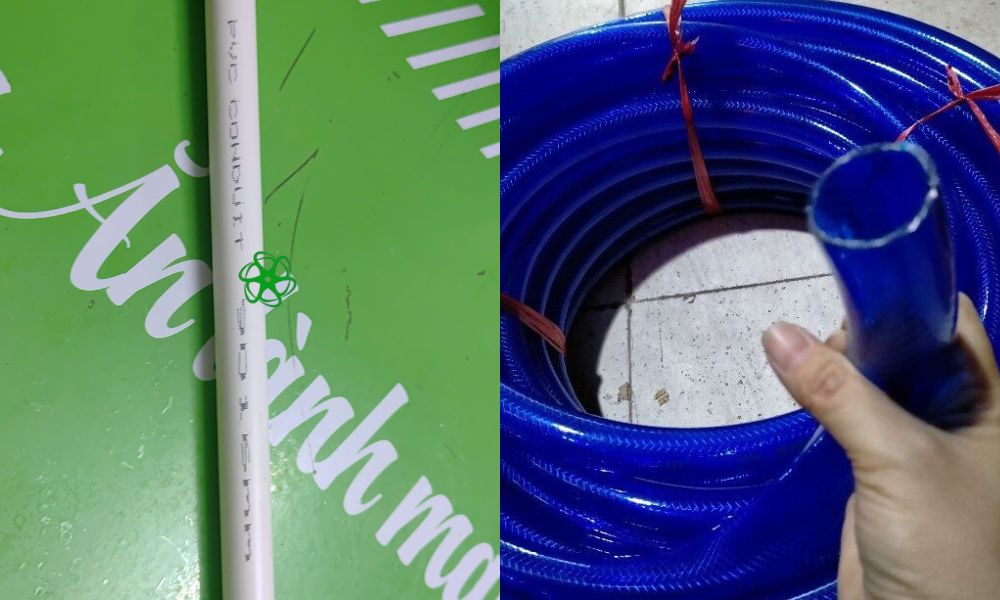

1. Kích thước ống nhựa PVC là gì

Kích thước ống nhựa PVC là yếu tố được xác định bởi các thông số đo lường đặc trưng của ống PVC, trong đó quan trọng nhất là kích thước đường kính của ống. Những thông số này được quy định theo một số tiêu chuẩn kỹ thuật như BS EN 61386, IEC 61386 hay TCCS 25, nhằm đảm bảo khả năng chịu áp lực, lưu lượng dòng chảy và việc kết nối với các loại phụ kiện PVC khác

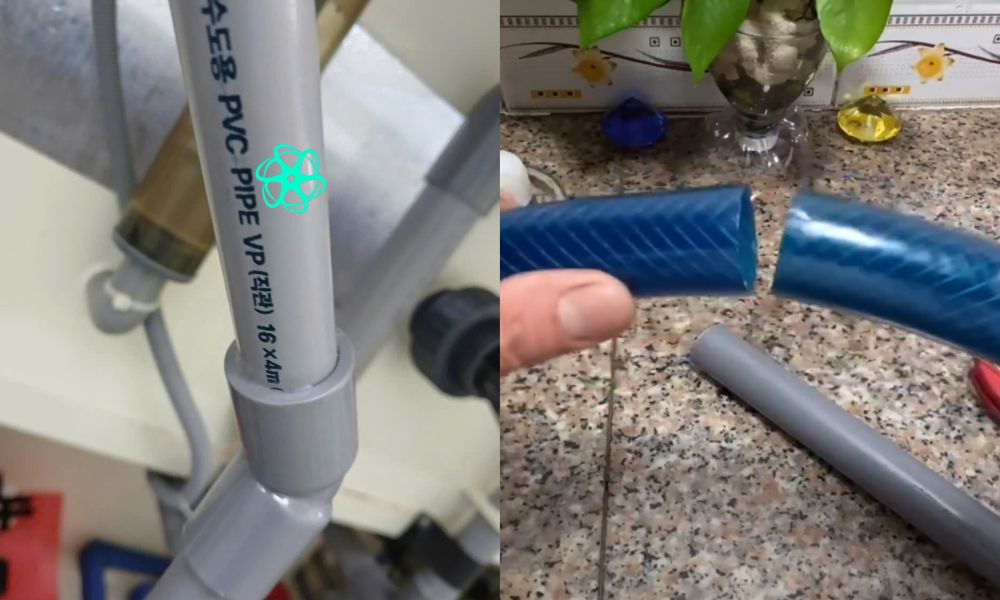

2. Tại sao cần chọn đúng kích thước ống nhựa PVC

Việc lựa chọn đúng kích thước ống nhựa PVC, ngoài vai trò tìm kiếm một loại ống lắp đặt vừa vặn cho công trình, còn mang lại một số lợi ích như sau

• Chọn cỡ ống PVC phù hợp sẽ tránh gây lãng phí vật tư không cần thiết, đồng thời làm giảm tổn thất về năng lượng dòng chảy, tiết kiệm chi phí vận hành của các thiết bị hỗ trợ như van, máy bơm,…
• Kích thước phù hợp đảm bảo lưu lượng và áp suất nước theo đúng tính toán thiết kế, giúp hệ thống hoạt động ổn định, hiệu quả.
• Việc đặt hàng đúng kích thước ống nhựa ngay từ đầu giúp quá trình lắp đặt diễn ra suôn sẻ, tránh phải sửa chữa, thay thế gây tốn thời gian và nhân công.

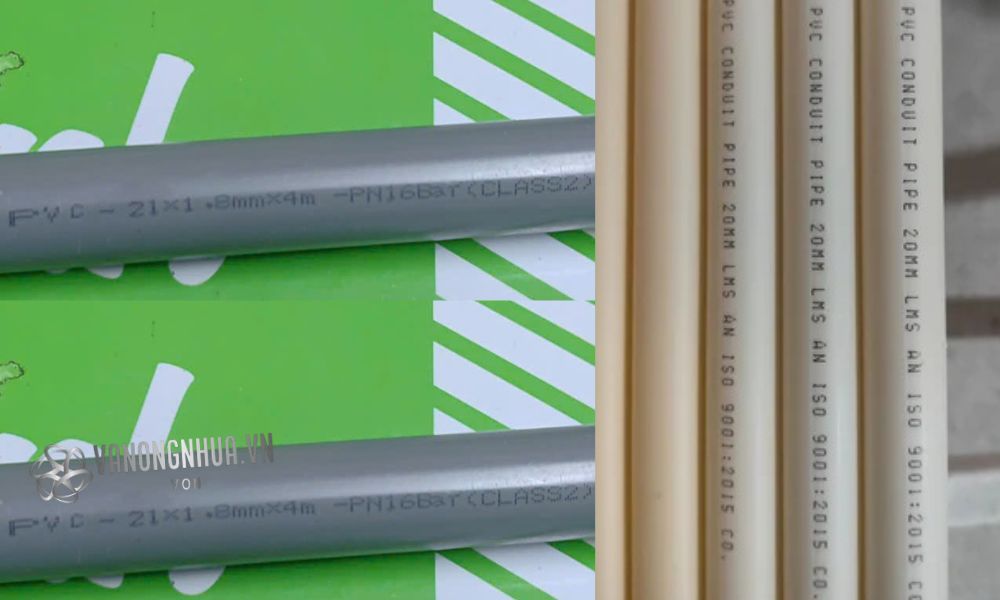

3. Các thông số kích thước ống nhựa PVC

Để tiện lợi trong việc chọn kích thước ống nhựa PVC, các kỹ sư và người thi công cần nắm vững các yếu tố cốt lõi xác định cỡ ống vật liệu nhựa PVC được liệt kê dưới đây

• Đường kính ngoài: Là thông số quan trọng nhất, được đo bằng khoảng cách hai mặt ngoài đối diện nhau của thành ống.
• Độ dày thành ống: Là yếu tố quyết định khả năng chịu áp lực của ống. Cùng một đường kính ngoài, ống có thành dày hơn sẽ chịu được áp lực cao hơn và ngược lại.

4. Bảng tra cứu các cỡ ống nhựa PVC thông dụng

Ống nhựa PVC được cung cấp trên thị trường với hai dòng chức năng chính: Ống luồn dây điện và ống nhựa dẻo. Cả hai loại này đều có các cỡ ống nhựa PVC đa dạng tùy theo nhà sản xuất. Dưới đây là bảng kích thước ống nhựa PVC của 4 thương hiệu ống nhựa nổi tiếng tại Việt Nam

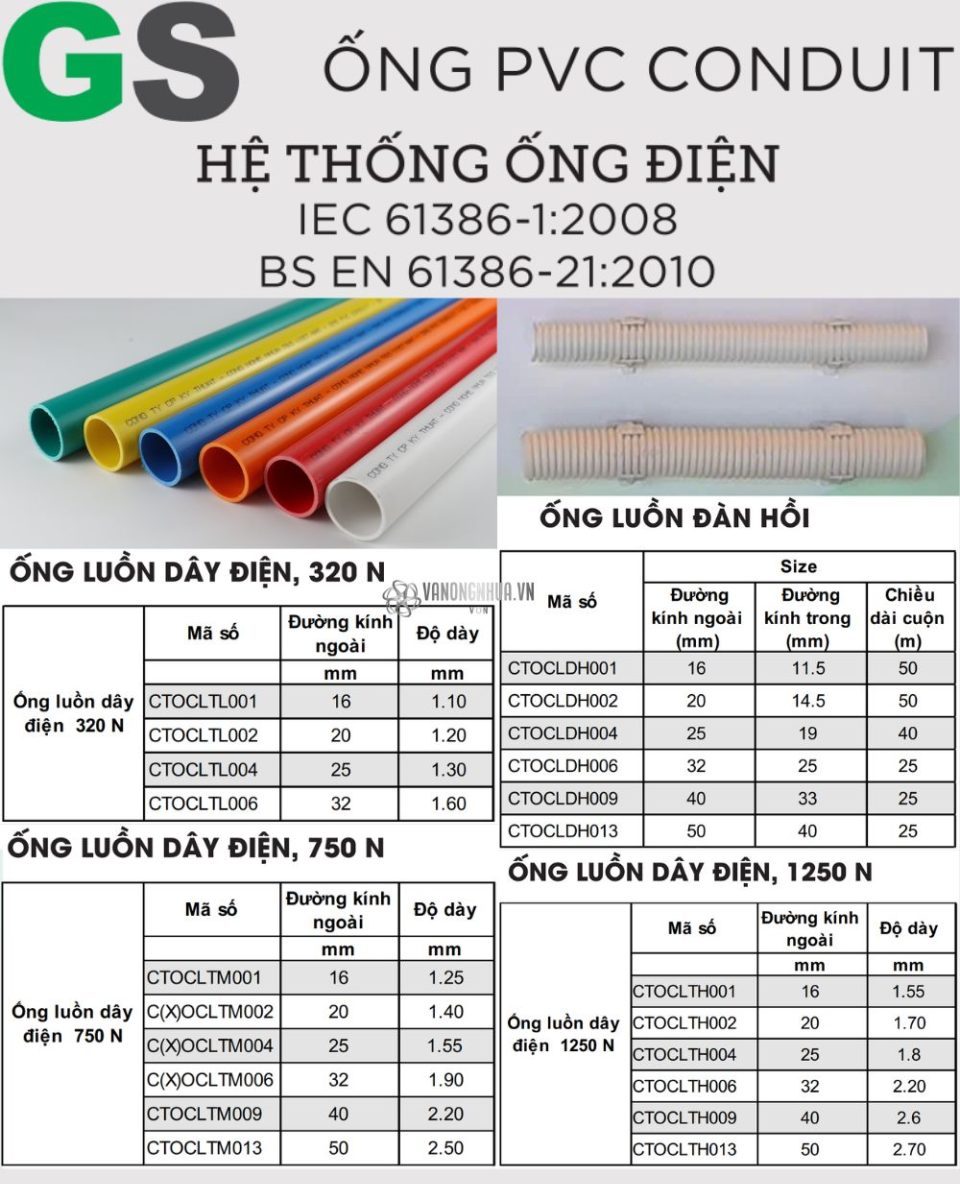

4.1 Bảng kích thước ống luồn dây điện PVC nhãn hiệu GS

Kích thước ống nhựa PVC luồn dây điện hãng GS tuân theo tiêu chuẩn IEC 61386 và BS EN 61386, với đường kính ngoài dao động từ 16mm ~ 50mm. Độ dày thành ống nằm trong khoảng từ 1,1mm đến 2,7mm, phụ thuộc vào đường kính và lực nén tác động lên ống (theo 3 cấp 320N, 750N, 1250N). Riêng ống luồn đàn hồi có thêm thông số đường kính trong từ 11,5mm đến 40mm, ứng với chiều dài cuộn giảm dần từ 50m đến 25m.

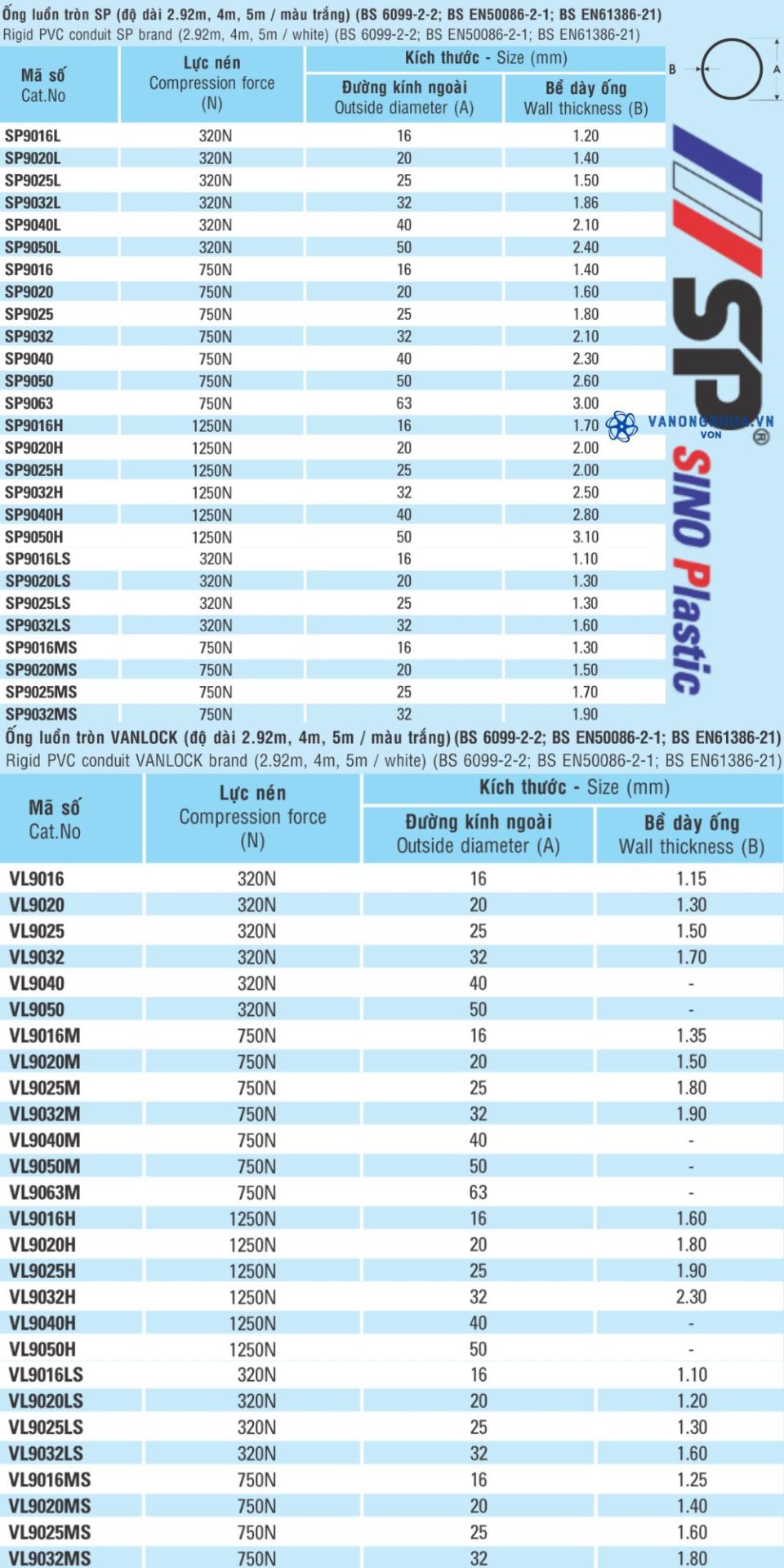

4.2 Bảng tra kích thước ống nhựa PVC luồn dây điện hãng Sino

Với thương hiệu Sino, có hai nhãn hiệu ống luồn dây điện PVC là SP và VANLOCK. Dưới đây là thông số kích thước ống nhựa PVC của cả hai nhãn hiệu này

• Đường kính ngoài: 16mm ~ 63mm
• Bề dày ống: 1,1mm ~ 3,1mm
• Lực nén: 320N, 750N, 1250N

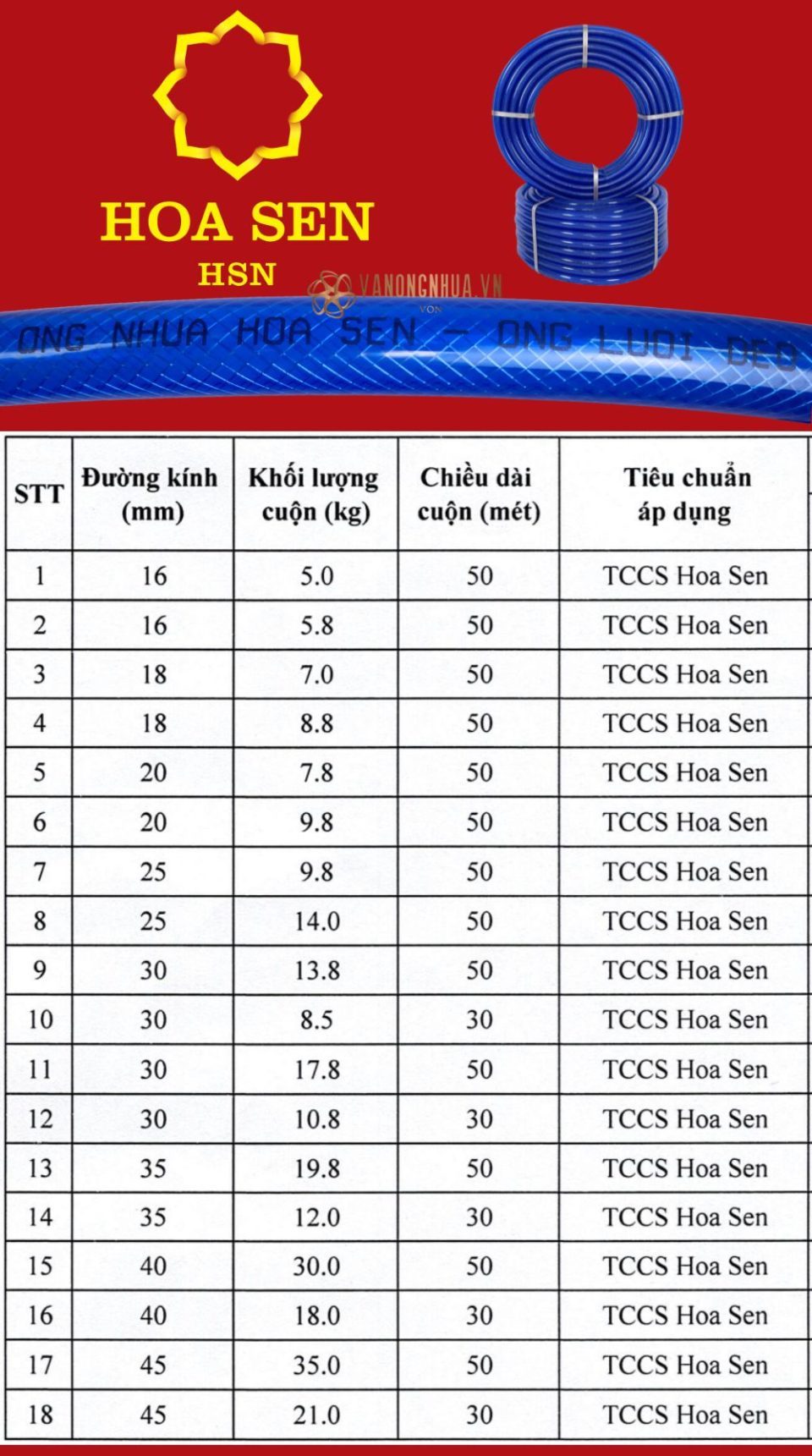

4.3 Kích thước ống nhựa lưới dẻo PVC Hoa Sen

Dựa trên bảng giá ống nhựa lưới dẻo mới nhất trên trang web chính thức của tập đoàn Hoa Sen, các cỡ ống nhựa PVC được trải dài từ 16mm ~ 45mm, tương ứng với khối lượng cuộn từ 5 kg ~ 35kg và hai chiều dài cuộn là 30m và 50m

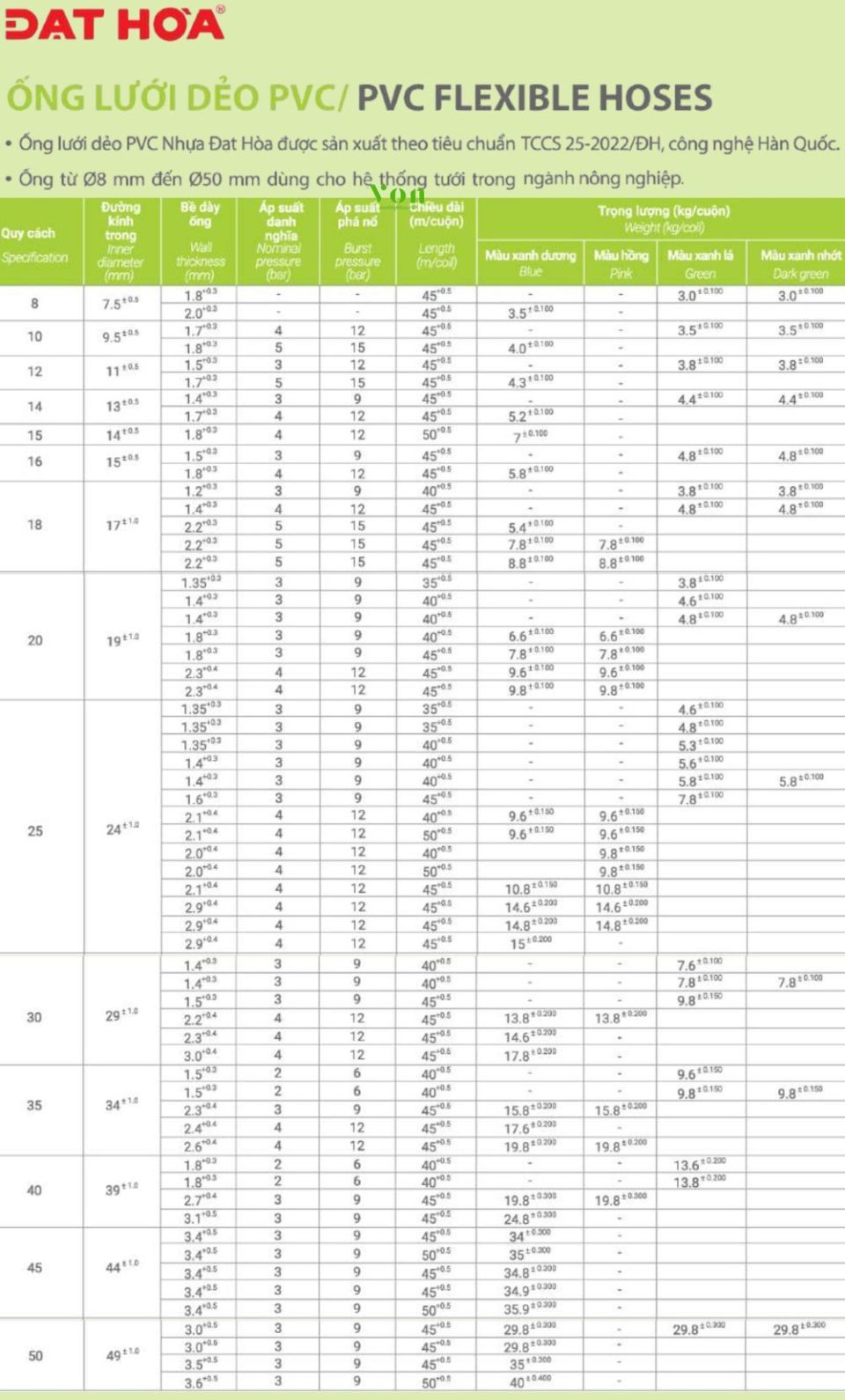

4.4 Bảng kích thước ống nhựa dẻo PVC Đạt Hòa

Với thông tin trên catalogue ống lưới dẻo Đạt Hòa, thông số kích thước ống nhựa PVC được chỉ ra đầy đủ hơn so với các bảng thông số phía trên, dựa theo tiêu chuẩn TCCS 25-2022

• Đường kính danh nghĩa: Ø8mm ~ Ø50mm
• Độ dày: 1,2mm ~ 3,6mm
• Áp suất danh định: 2 bar ~ 5 bar
• Chiều dài cuộn: 35m ~ 50m
• Khối lượng: 3 kg ~ 40kg

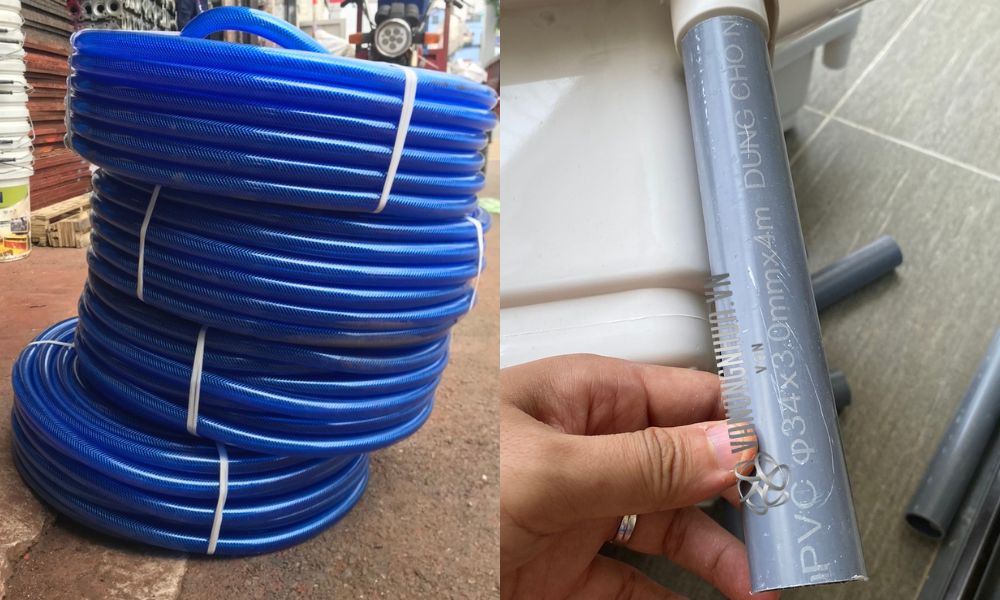

5. Nhận xét về kích thước ống nhựa PVC

Với thông số có trong các bảng kích thước ống nhựa PVC ở trên, người xem có thể đưa ra một vài nhận định về các cỡ ống nhựa PVC so với kích thước ống các vật liệu khác. Dưới đây là một vài nhận xét nổi bật

• So với dải kích thước ống PPR và kích thước ống HDPE, dải đường kính ống PVC ngắn hơn, thuộc dòng ống nhựa kích cỡ nhỏ, kéo théo độ dày nhỏ hơn
• Cấp áp lực của ống nhựa dẻo PVC (với thông số của hãng Đạt Hòa) nhỏ hơn so ống PPR và HDPE

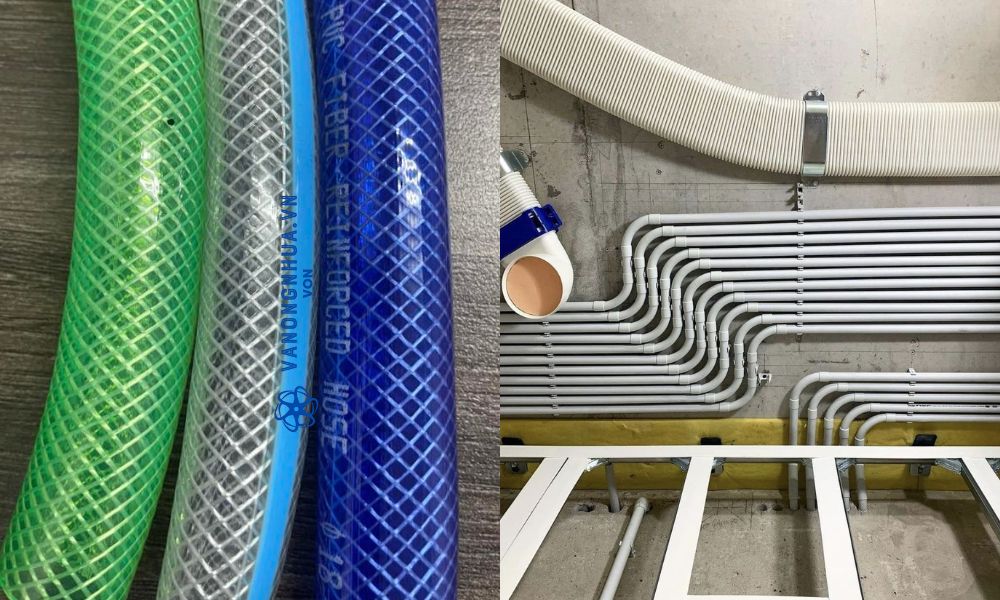

6. Một số thắc mắc về kích thước ống nhựa PVC

Trong quá trình làm việc với ống nhựa PVC, người sử dụng có thể bắt gặp một số vấn đề sau liên quan đến kích thước ống nhựa PVC

• Ký hiệu “Ø” ghi trên thân ống PVC là đường kính trong hay đường kính ngoài?
  Trả lời: Trong ngành ống nhựa tại Việt Nam, Phi (Ø) thường được hiểu là đường kính ngoài của ống. Ví dụ, ống phi 90 có đường kính ngoài là 90mm.
• Hỏi: Thông số kích thước ống nhựa PVC ghi trên thân ống gồm những gì?
  Trả lời: Trên thân ống PVC thường ghi rõ ràng thông tin về đường kính, độ dày, chiều dài ống. Ngoài ra còn có tên vật liệu, tiêu chuẩn sản xuất, cấp áp lực. Với ống luồn dây điện còn có thêm thông tin về lực nén.

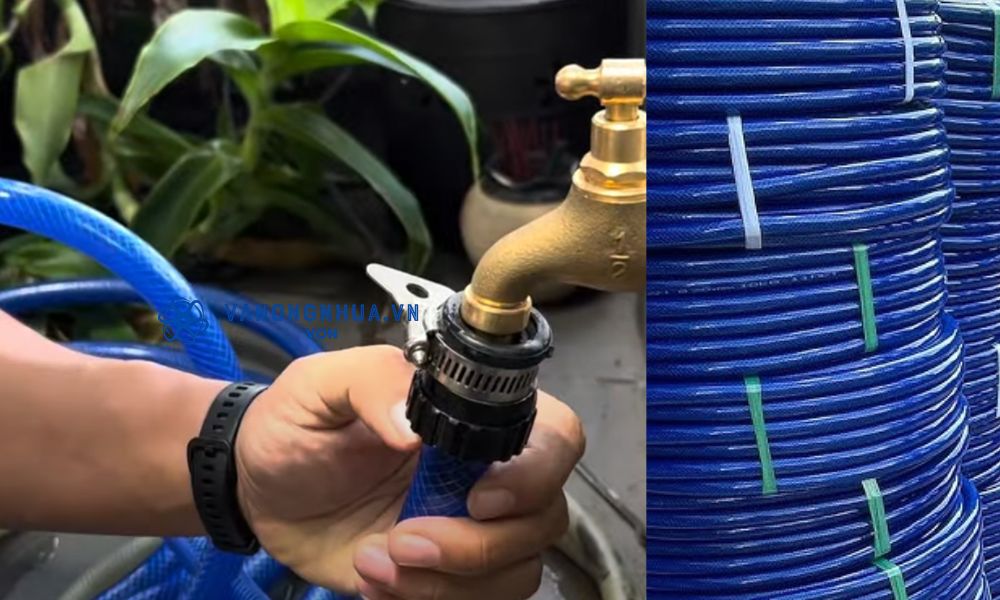

7. Kết luận

Việc lựa chọn đúng kích thước ống nhựa PVC là một bước đi chiến lược, quyết định sự thành công về mặt kỹ thuật và tài chính của dự án. Bằng cách nắm vững các thông số như đường kính, độ dày và hiểu rõ yêu cầu của từng ứng dụng, người đọc có thể tự tin đưa ra phương án cho công trình đang tiến hành hiện tại.
