Ai cần biết ký hiệu van bướm là gì

Ký hiệu van bướm là công cụ giao tiếp chuẩn hóa trong ngành công nghiệp, giúp các kỹ sư, nhà thiết kế và nhân viên vận hành nhanh chóng nhận biết van bướm trên bản vẽ kỹ thuật, thuận tiện trong việc lắp đặt và sử dụng van trong hệ thống. Ngay sau đây là câu trả lời cho câu hỏi: “Ký hiệu van bướm là gì”

1. Van bướm được ký hiệu như thế nào trên bản vẽ

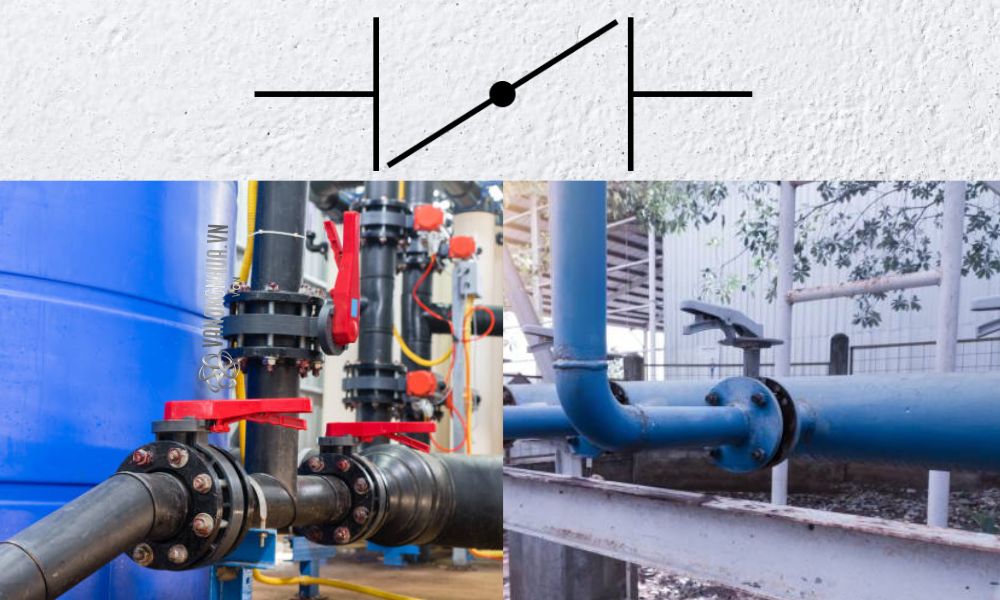

Trong các bản thiết kế công trình, ký hiệu van bướm tiêu chuẩn được biểu thị theo hình dưới đây, với mô tả các chi tiết tạo nên ký hiệu như sau

• Hai đường song song tượng trưng cho thân van
• Một đường chéo ở giữa biểu thị cánh van (đĩa van).
• Chấm tròn nhỏ ở tâm đường chéo được thêm vào để chỉ trục quay của van.
• Đường thẳng nằm ngang chỉ đường ống

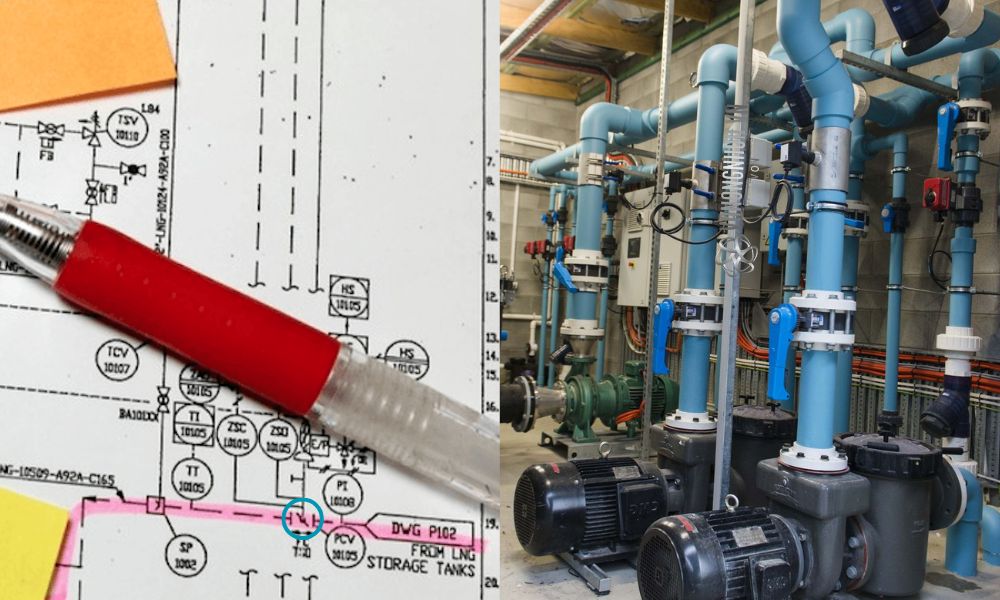

2. Loại bản vẽ nào cần ký hiệu van bướm

Chính là bản vẽ sơ đồ đường ống và thiết bị đo lường (tên tiếng anh là Piping and Instrumentation Diagram – viết tắt là P&ID).

• Trong bản vẽ này, van bướm nói riêng và các chi tiết ống khác nói chung (van, máy bơm, thiết bị đo,…) sử dụng các ký hiệu được mô tả theo tiêu chuẩn quốc tế để thể hiện vị trí lắp đặt trong hệ thống thi công.
• Nếu không có những ký hiệu này, người thiết kế sẽ phải vẽ cụ thể hình dạng bộ phận của từng chi tiết ống (giống như bản vẽ cấu tạo van), gây mất nhiều thời gian, công sức và số lượng tờ giấy cần sử dụng

3. Các biến thể khác của ký hiệu van bướm

Ngoài ký hiệu van bướm theo tiêu chuẩn như trên, kỹ sư thiết kế thường bổ sung thêm các chi tiết nhỏ để thể hiện một số đặc điểm khác, chẳng hạn như trạng thái van hay phương thức điều khiển

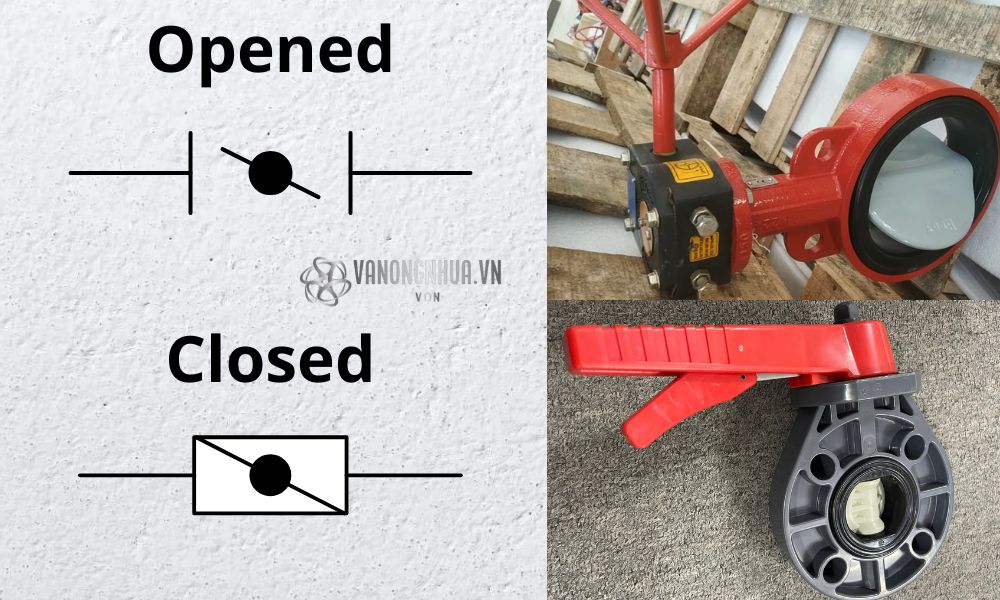

3.1 Theo trạng thái đóng mở

Không phải tất cả van bướm trong mạng lưới đều đồng thời đóng hay mở. Việc đóng mở van phải tuân theo quy trình vận hành của nhà sản xuất, để dòng lưu chất được vận chuyển và kiểm soát theo mong muốn. Vậy nên đối với công trình điều khiển tự động, cần có các ký hiệu van bướm thường mở hoặc thường đóng trên bản vẽ, để điều khiển van đóng mở chính xác sau khi thi công

• Van bướm ký hiệu thường mở: Đường chéo trên ký hiệu không cắt hai đường dọc, thể hiện trạng thái đĩa mở
• Van bướm thường đóng: Đường chéo tiếp xúc với hai đường song song, đồng thời có hai đường nằm ngang tạo thành hình chữ nhật, mô tả trạng thái đóng kín hoàn toàn

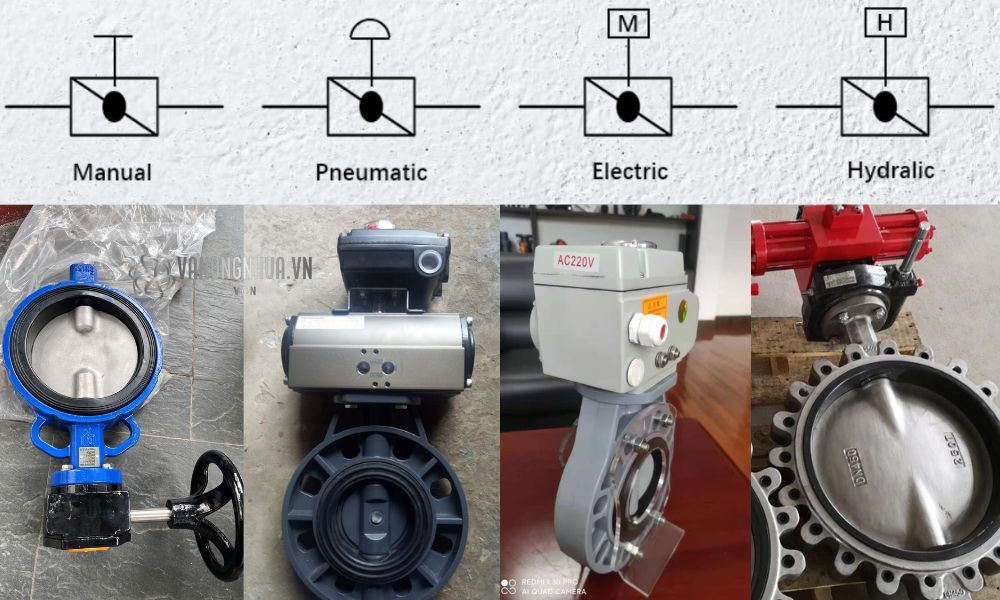

3.2 Theo kiểu vận hành

Để phân biệt các loại van bướm theo phương pháp điều khiển trên bản vẽ, dưới đây là một số ký hiệu van bướm phổ biến, dựa trên ký hiệu van thường đóng đã mô tả ở trên

• Van bướm vận hành thủ công (tay gạt hoặc tay quay): Có nét vẽ giống chữ T trên dấu chấm tròn
• Van điều khiển khí nén: Từ nét chữ T của van điều khiển thủ công, vẽ thêm nửa đường tròn
• Van điều khiển điện: Có chữ M (viết tắt của Motor) bên trong ô chữ nhật, nối với hình vẽ van thường đóng bởi một đoạn thẳng
• Van điều khiển dầu áp lực: Thay chữ M ở trên bằng chữ H (tiếng anh là Hydralic)

4. Ai cần phải biết về ký hiệu van bướm

Việc đọc hiểu và ứng dụng đúng các ký hiệu van bướm trên bản vẽ kỹ thuật là chìa khóa để đảm bảo sự thành công của mọi dự án đường ống. Vì vậy trong đội ngũ xây dựng và bảo dưỡng công trình đường ống cần có một số người phải nắm vững ký hiệu van và chi tiết khác để thực hiện vai trò trao đổi thông tin về thiết kế dự án. Quan trọng nhất là ba đối tượng sau

• Người thiết kế bản vẽ: Cần biết ký hiệu van bướm để vẽ đúng van cũng như trạng thái van tại đúng vị trí lắp đặt
• Kỹ thuật viên thi công: Giao tiếp với kỹ sư thiết kế, xác định cách chọn loại van và nơi kết nối van và truyền đạt thông tin cho thợ thi công
• Kỹ sư kiểm tra và bảo trì: Căn cứ vào bản vẽ và mô tả vấn đề của chủ đầu tư để xác định vị trí van bướm cần kiểm tra và sửa chữa nếu cần
