4 loại mặt bích nhựa PVC – 5 chuẩn nối ống – 5 chuẩn bích

Thông thường mọi người hỏi mua mặt bích PVC theo kích cỡ ống. Song, thực tế chỉ với thông tin trên thì chưa đủ vì còn liên quan đến áp suất mặt bích và tiêu chuẩn bích áp dụng nữa.

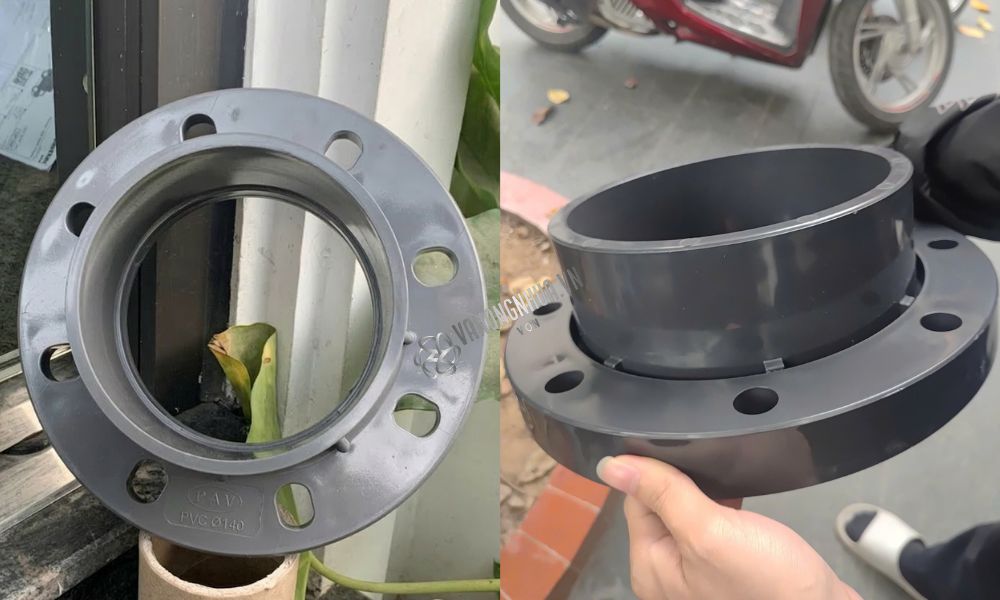

1. Định nghĩa mặt bích PVC là gì

Nhiều người mua hàng đến gặp tôi chỉ hỏi “mặt bích PVC bao nhiêu tiền” mà chưa hiểu rõ họ đang cần loại nào, kết nối vào thiết bị gì, tiêu chuẩn gì. Đó là lý do tôi luôn bắt đầu bằng định nghĩa – không phải để dạy lý thuyết, mà để bạn đặt đúng hàng ngay từ đầu, tránh mất tiền và mất công làm lại.

Mặt bích PVC (hay còn gọi là bích nhựa PVC hoặc bích PVC) là phụ kiện kết nối dạng bích, chế tạo từ vật liệu nhựa PVC Polyvinyl Chloride, dùng để liên kết các đoạn ống, van hoặc thiết bị trong hệ thống đường ống thông qua bộ bu lông – đai ốc – gioăng làm kín.

Khác với kết nối dán keo (solvent cement) – loại kết nối cố định vĩnh viễn, mặt bích ống nhựa PVC tạo ra mối nối tháo lắp được. Đây là ưu điểm cốt lõi: khi cần bảo trì van, thay thế bơm, hoặc kiểm tra thiết bị đo lưu lượng, bạn mở bu lông ra, xử lý xong lắp lại. Không cần cắt ống, không cần dán lại từ đầu.

Trong thực tế, mặt bích PVC thường đi kèm cùng: ống PVC, van nhựa PVC, thiết bị đo và bơm tại các vị trí cần tháo lắp định kỳ.

2. Đặc điểm của mặt bích nhựa PVC

Trước khi chọn bích nhựa PVC cho bất kỳ hệ thống nào, bạn phải nắm rõ hai giới hạn kỹ thuật then chốt. Chúng tôi đã chứng kiến nhiều hệ thống hỏng hóc chỉ vì người thiết kế bỏ qua hai thông số này. Nắm đúng hai giới hạn sau, bạn loại bỏ được phần lớn rủi ro ngay từ khâu lựa chọn vật tư.

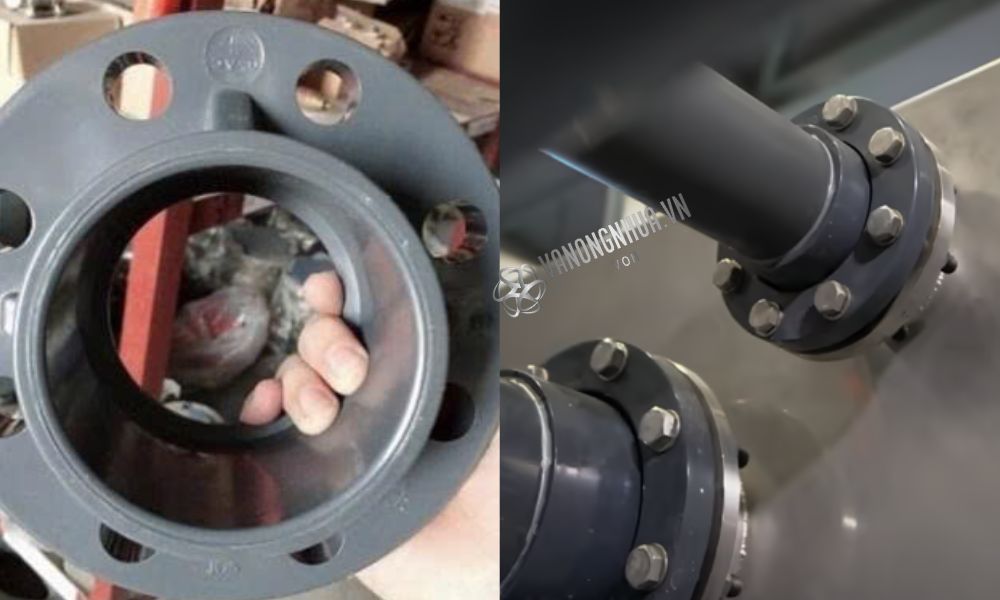

2.1 Nhiệt độ giới hạn của bích PVC

PVC là vật liệu nhựa nhiệt dẻo. Khi nhiệt độ vượt ngưỡng, nó không báo hiệu – nó im lặng biến dạng và rò rỉ.

Nhiệt độ làm việc an toàn của mặt bích PVC: 0°C ~ 60°C.

• Trên 60°C, độ bền cơ học bắt đầu suy giảm rõ rệt.
• Tại 70 ~ 80°C, vật liệu mềm và biến dạng dưới áp lực bu lông.

Kết quả là mối bích không còn kín khít, hệ thống rò rỉ ngay tại vị trí kết nối.

Hệ thống hơi nóng, nước nóng trên 60°C – không dùng mặt bích PVC. Đây là ranh giới không thương lượng.

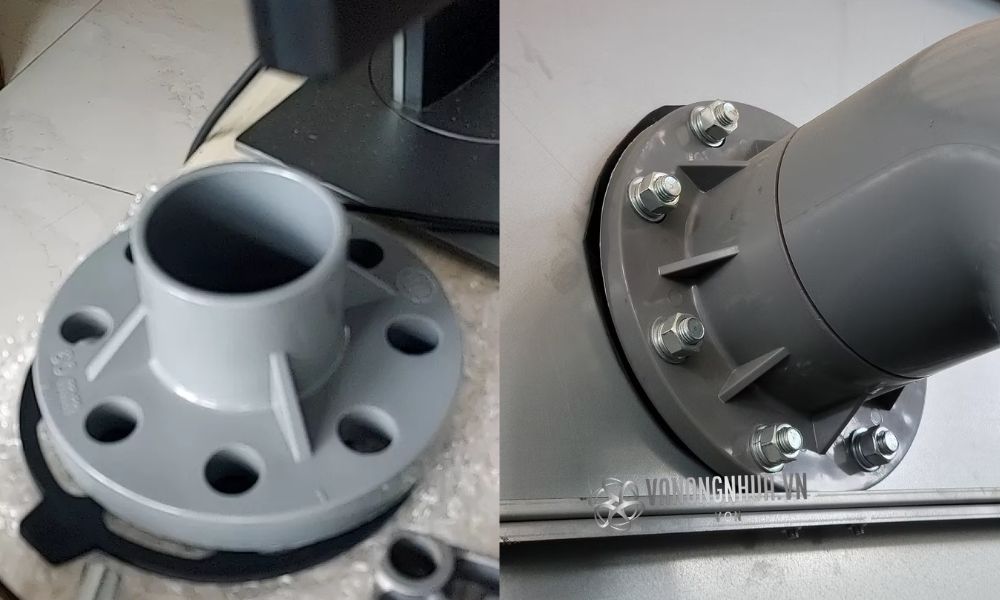

2.2 Áp suất giới hạn bích PVC

Áp suất chịu được của bích PVC phụ thuộc vào tiêu chuẩn sản xuất, đường kính và độ dày vật liệu. Hai cấp áp suất phổ biến nhất trên thị trường: PN10 và PN16

3. Mặt bích nhựa PVC có những loại nào

Không ít kỹ sư trẻ đặt hàng bích nhựa PVC mà không phân biệt được các kiểu kết nối, dẫn đến nhận hàng về không lắp được hoặc lắp sai. Từ kinh nghiệm lắp đặt thực tế trên hàng chục công trình, tôi tổng hợp bốn loại phổ biến nhất mà bạn sẽ gặp trong thực tế.

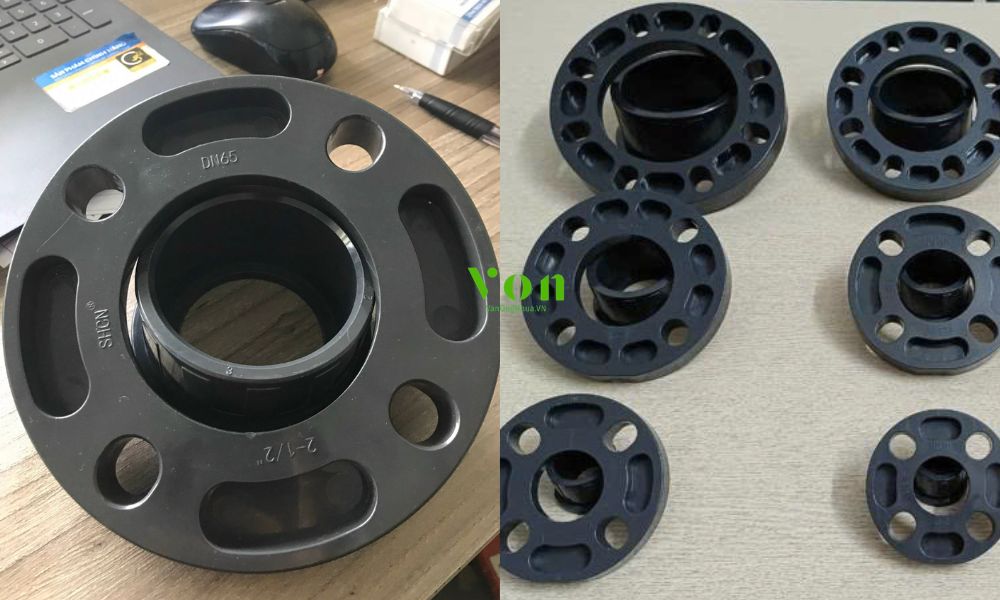

3.1 Mặt bích PVC rời (Loose flange / Van Stone)

Gồm stub end và vòng bích rời. Đây là loại phổ biến nhất trong hệ thống nhựa công nghiệp. Ưu điểm then chốt:

• Vòng bích xoay tự do khi lắp
• Căn chỉnh lỗ bu lông dễ dàng mà không làm xoắn ống.

Chúng tôi luôn ưu tiên loại này cho hệ thống cần tháo lắp thường xuyên.

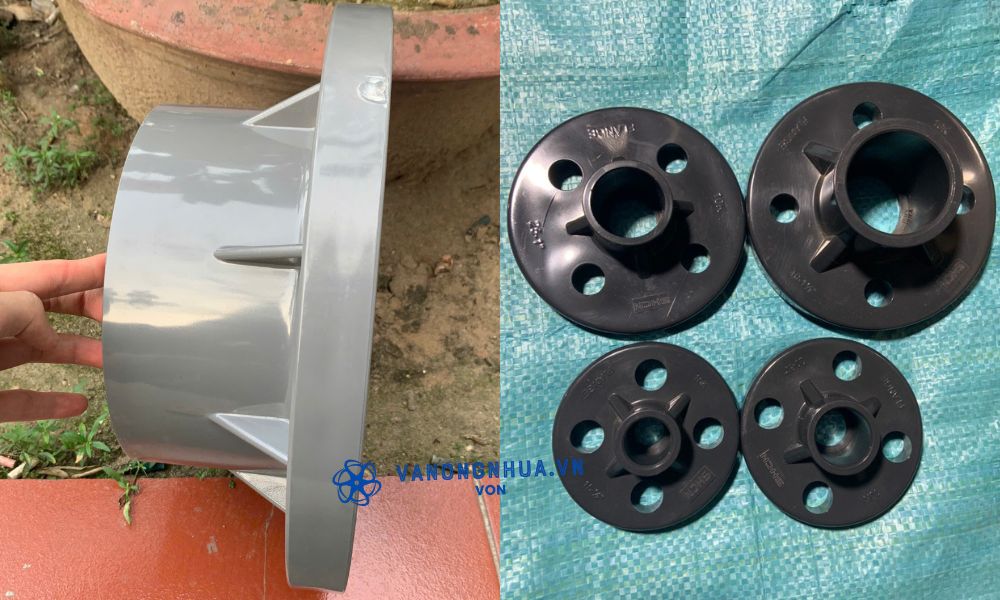

3.2 Mặt bích liền PVC (Fixed flange)

Đây là kiểu mặt bích nhựa PVC đúc liền với đầu kết nối. Độ cứng cao hơn nhưng khi siết bu lông dễ gây xoắn ống nếu không căn chỉnh kỹ nên ít được dùng hơn trong hệ thống nhựa.

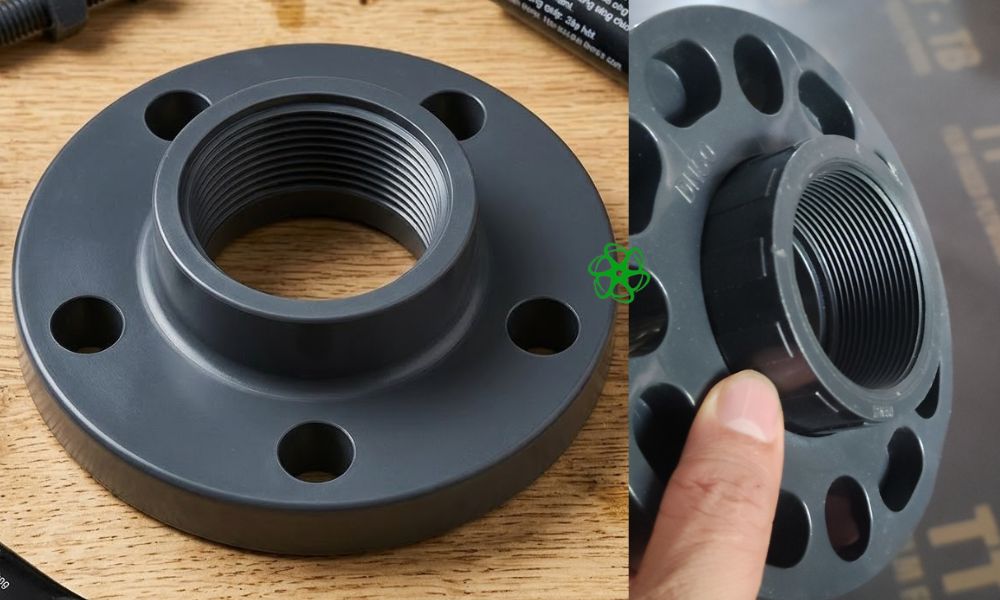

3.3 Mặt bích ren PVC

Đây là kiểu bích nhựa PVC có lỗ ren trong, để kết nối với ống (hoặc van, hoặc các phụ kiện và thiết bị khác) bằng ren trong. Phù hợp hệ thống nhỏ, đường ống ngắn, áp suất thấp.

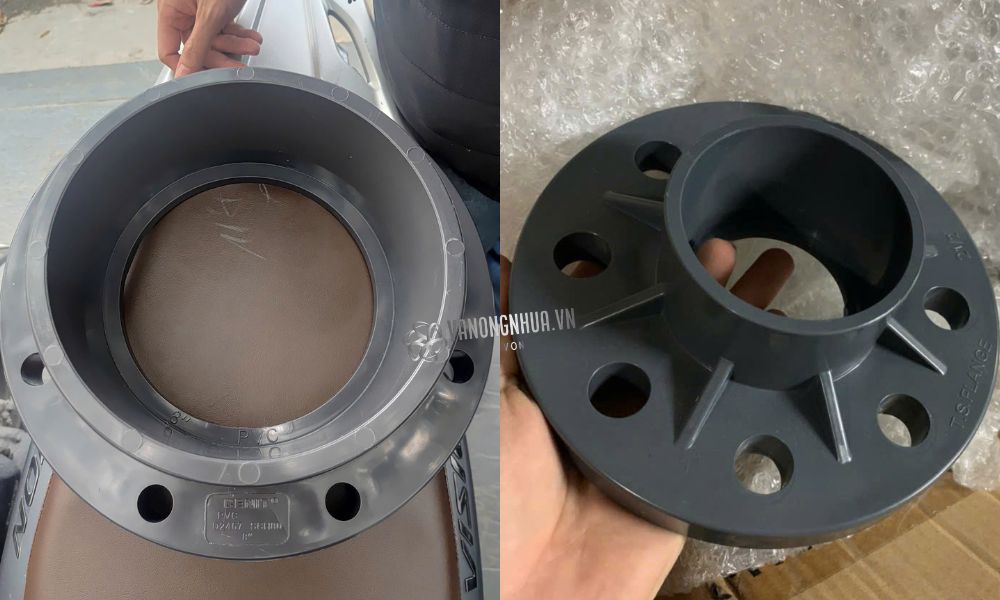

3.4 Mặt bích dán keo PVC

Kết nối bằng keo (solvent cement), đây là dòng mặt bích nhựa PVC phổ biến nhất trong hệ thống cấp thoát nước dân dụng và công nghiệp nhẹ. Bởi

• Kết nối đơn giản
• Chi phí kết nối rẻ

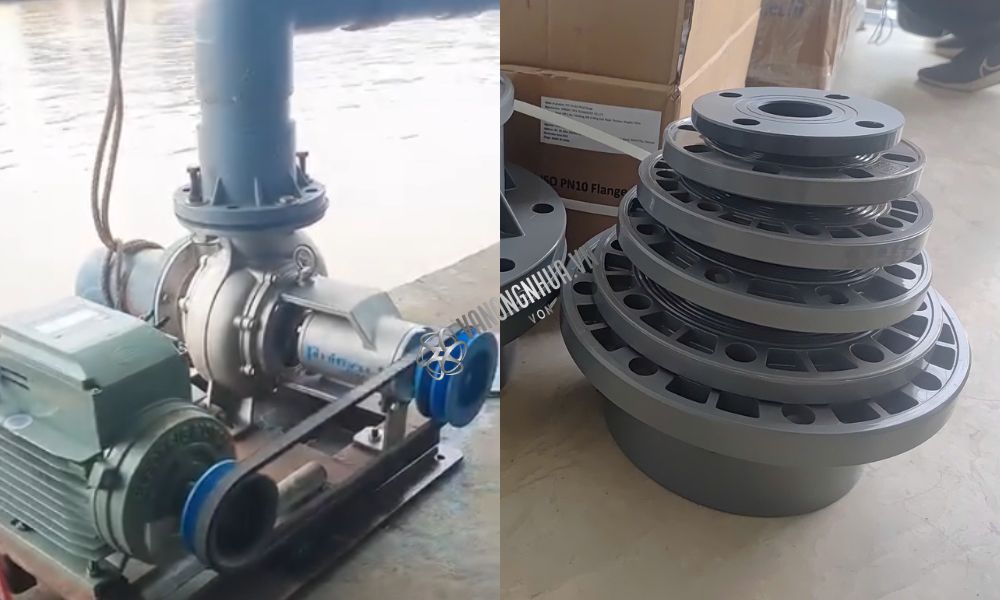

4. Các tiêu chuẩn ống của mặt bích nhựa PVC

Đây là phần mà hầu hết người mua hàng bỏ qua và hậu quả là nhận hàng về không dùng được. Là nhà phân phối phụ kiện ống nhựa, chúng tôi từng phải giải quyết hàng chục trường hợp như vậy trên công trường: Bích PVC đặt về không khớp với ống vì nhầm hệ kích thước. Hiểu đúng tiêu chuẩn ống ngay từ đầu giúp bạn tránh hoàn toàn tình huống này.

Đầu nối ống của  mặt bích PVC phải tương thích với kích thước ống PVC đang dùng trong hệ thống:

• ASTM D1785: Tiêu chuẩn Mỹ, hệ inch, gồm các cấp SCH40 và SCH80.
• DIN / ISO metric: Hệ kích thước DN – mm, phổ biến tại Việt Nam và châu Âu.
• JIS: Hệ tiêu chuẩn công nghiệp Nhật Bản.

Ví dụ thường gặp từ thực tế:

• Ống DN50 theo DIN có đường kính ngoài 63 mm. Ống 2″ theo ASTM có đường kính ngoài 60.3 mm.
• Ống DN100 theo DIN có đường kính ngoài 110 mm, nhưng theo ASTM có đường kính ngoài 114.3 mm

Hai loại trông giống nhau nhưng không lắp chung được. Khi đặt mặt bích ống nhựa PVC, bạn phải xác định rõ: DN hay inch, DIN hay ASTM.

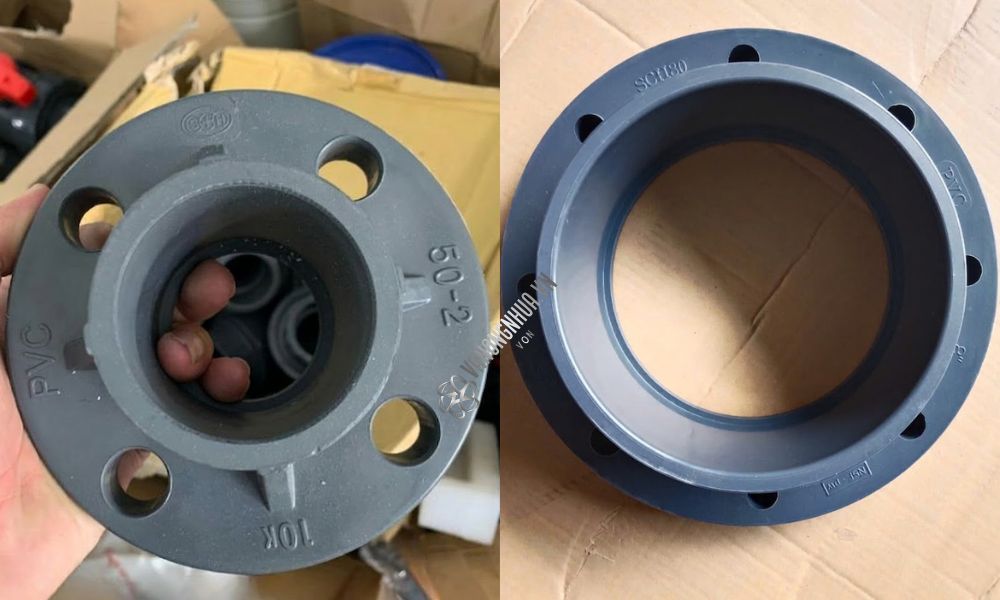

5. Các tiêu chuẩn bích của mặt bích nhựa PVC

Ngoài kích thước ống, tiêu chuẩn mặt bích sẽ quy định lỗ bích phải khớp chính xác với thiết bị kết nối. Chúng tôi đã thấy nhiều trường hợp bích nhựa PVC đặt về đúng DN, đúng áp suất, nhưng lắp vào van thì lỗ bu lông lệch hoàn toàn vì khác tiêu chuẩn bích. Đây là sai lầm tốn kém nhất vì không có cách sửa tại chỗ – phải đặt lại hàng.

Ba tiêu chuẩn bích phổ biến nhất:

• Tiêu chuẩn mặt bích BS/DIN/ISO với áp suất: PN10/16
• Tiêu chuẩn mặt bích NSI / ASME B16.5 Class 150
• Tiêu chuẩn mặt bích JIS 10K / 5K

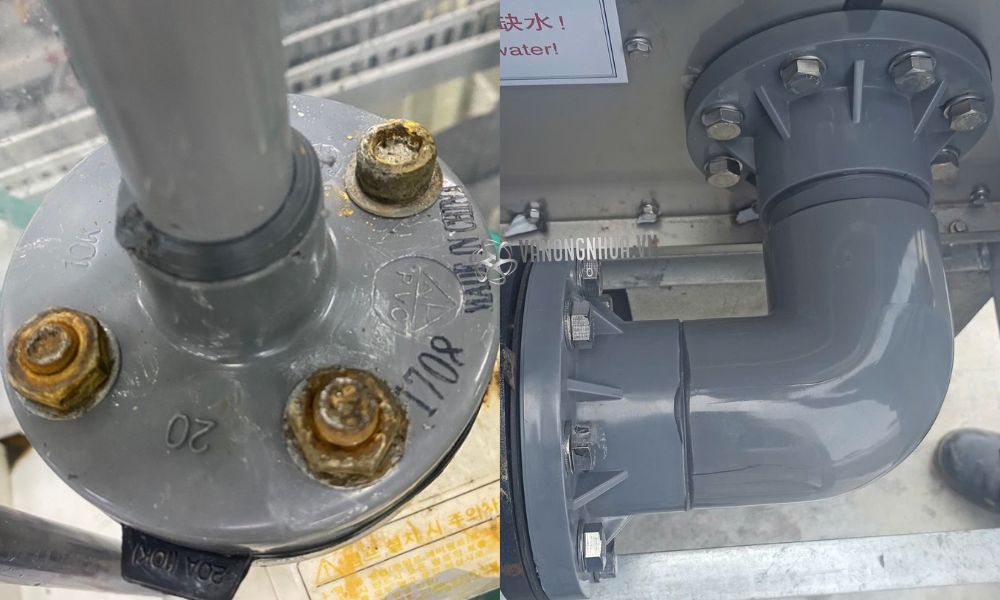

6. Ứng dụng của mặt bích nhựa PVC

Bích PVC phát huy tối đa hiệu quả trong các hệ thống không yêu cầu nhiệt độ cao, nơi tính chống ăn mòn và khả năng tháo lắp là ưu tiên hàng đầu.

Dưới đây là những môi trường mà chúng tôi đánh giá mặt bích PVC hoàn toàn vượt trội so với kim loại xét về chi phí vòng đời tổng thể của hệ thống.

Các ứng dụng tiêu biểu:

• Hệ thống cấp nước tại nhà máy và khu công nghiệp
• Hệ thống xử lý nước và nước thải công nghiệp
• Hệ thống hóa chất nhẹ (axit loãng, kiềm nhẹ, dung dịch muối)
• Hệ thống tưới tiêu nông nghiệp
• Hệ thống bơm và bể chứa

Trong nhà máy, mặt bích ống nhựa PVC thường được lắp tại đầu bơm, đầu van, thiết bị đo lưu lượng và các vị trí bảo trì định kỳ. Lý do: Bích cho phép tháo thiết bị nhanh mà không ảnh hưởng toàn bộ hệ thống.

7. So sánh mặt bích PVC với uPVC, CPVC và PPH

Đây là câu hỏi mà VON chúng tôi nhận được nhiều nhất từ kỹ sư thiết kế và nhà thầu thi công: “Dùng mặt bích PVC hay PPH? cPVC có thực sự cần thiết không?”

Câu trả lời phụ thuộc hoàn toàn vào điều kiện vận hành. Bảng so sánh dưới đây phản ánh đúng những gì tôi quan sát trực tiếp qua nhiều năm tư vấn và thi công.
