Mặt bích PVC 90
Mặt bích PVC 90 thường được sử dụng rộng rãi, nhưng không phải ai cũng hiểu đúng về kích thước và tiêu chuẩn lắp đặt. Bài viết này sẽ giúp bạn làm rõ các thông số kỹ thuật và cách chọn phù hợp

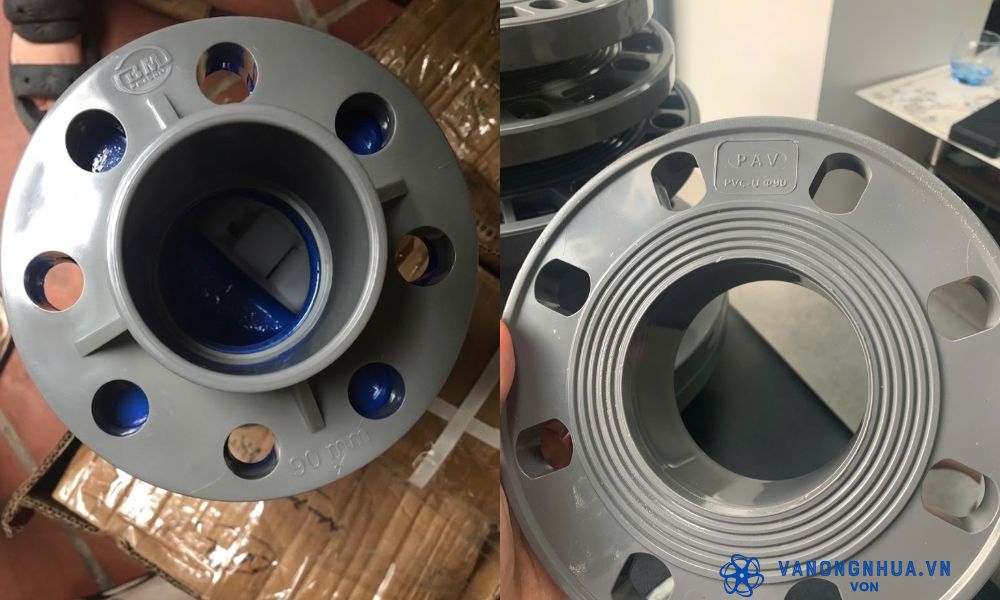

1. Giới thiệu về mặt bích PVC 90
Mặt bích PVC 90 là một loại phụ kiện ống nhựa phổ biến, được sản xuất từ mặt bích nhựa PVC với vật liệu chính là nhựa PVC, nổi bật nhờ trọng lượng nhẹ, độ bền cao và khả năng chịu ăn mòn tốt.
Về cấu tạo, mặt bích PVC 90 có dạng đĩa tròn, được gia công các lỗ bulong phân bố đều xung quanh nhằm phục vụ việc liên kết giữa các đoạn ống hoặc kết nối với thiết bị. Nhờ ưu điểm dễ lắp đặt, chi phí hợp lý và tuổi thọ cao, phụ kiện này được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, dẫn hóa chất và nông nghiệp

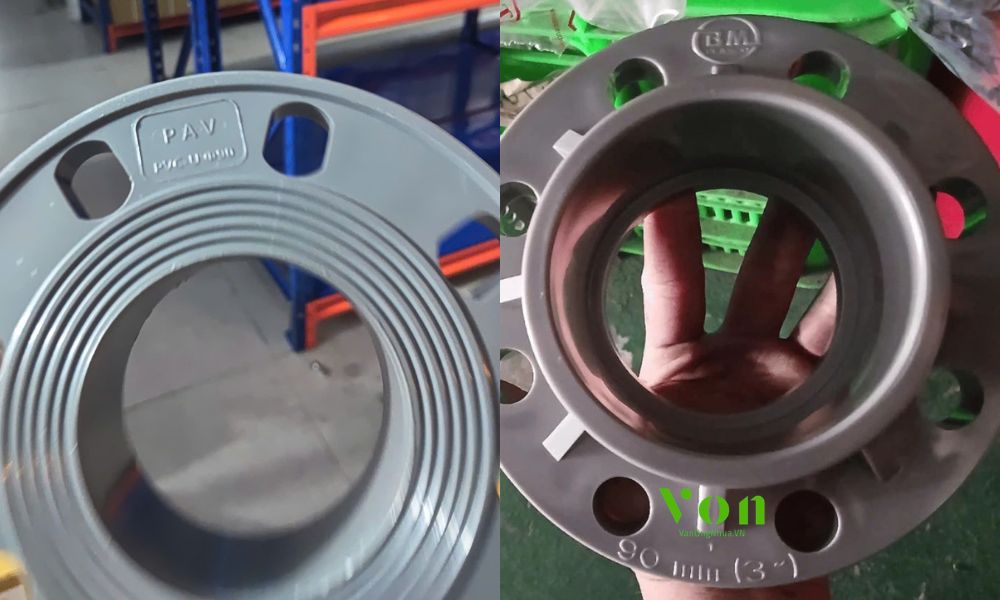

2. Mặt bích PVC 90 lắp ống cỡ bao nhiêu
Một trong những câu hỏi thường gặp khi chọn mua là mặt bích PVC 90 tương thích với ống có kích thước như thế nào. Thực tế, con số “90” trong tên loại mặt bích nhựa PVC này đề cập đến đường kính ngoài của ống xấp xỉ 90mm. Tuy nhiên cần lưu ý:
- Mặt bích PVC 90 theo tiêu chuẩn thường lắp với ống nhựa có đường kính danh nghĩa là DN80 hoặc 80A ứng với đường kính ngoài phi 90mm
- Tránh nhầm lẫn với ống nhựa làm từ PVC có đường kính danh nghĩa là DN90, bởi đường kính ngoài sẽ vào khoảng phi 102mm (theo chuẩn JIS)
- Mặt bích nhựa PVC 90 loại rời có thể linh hoạt hơn trong việc điều chỉnh kích thước lắp đặt
- Không nên lắp lẫn mặt bích nhựa PVC phi 90 theo tiêu chuẩn khác nhau vì khoảng cách lỗ bulong và số lượng lỗ có thể không khớp
3. Tiêu chuẩn sản xuất mặt bích nhựa PVC 90
Chất lượng và khả năng tương thích của mặt bích PVC 90 phụ thuộc rất lớn vào tiêu chuẩn mặt bích được áp dụng. Tại thị trường Việt Nam hiện nay, mặt bích nhựa PVC 90 chủ yếu được sản xuất theo hai hệ tiêu chuẩn lớn là chuẩn châu Âu và chuẩn Nhật Bản, mỗi loại có thông số kỹ thuật riêng biệt:

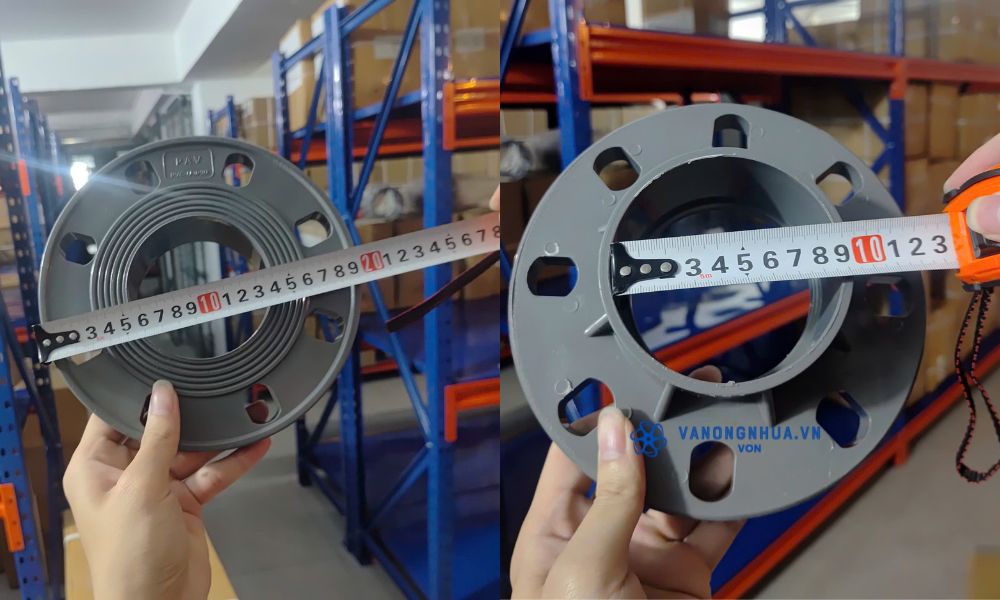

3.1 Mặt bích nhựa PVC 90 chuẩn châu Âu
Mặt bích nhựa PVC 90 theo tiêu chuẩn châu Âu được sử dụng rộng rãi tại Việt Nam và nhiều quốc gia áp dụng hệ thống đường ống quốc tế. Các tiêu chuẩn phổ biến gồm tiêu chuẩn mặt bích BS, DIN và ISO, với thông số kỹ thuật có tính tương đồng cao, giúp dễ dàng lắp đặt và đồng bộ hệ thống. Cụ thể:
- Đường kính ngoài mặt bích (D): 200mm
- Đường kính tâm lỗ bu lông (K): 160mm
- Số lỗ bu lông: 8 lỗ
- Đường kính lỗ bulong (L): 18mm

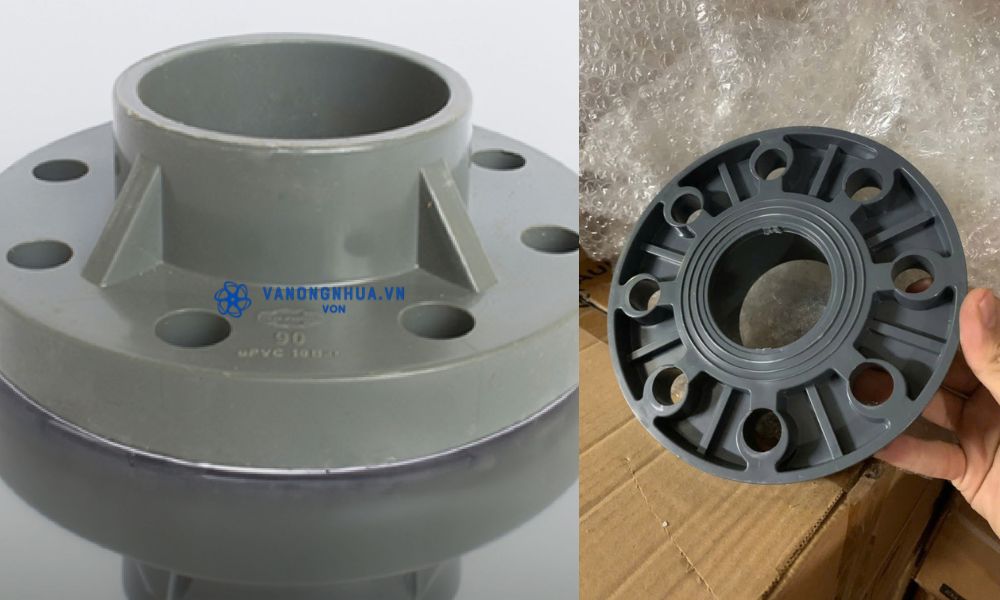

3.2 Mặt bích nhựa PVC phi 90 chuẩn JIS
Mặt bích nhựa PVC phi 90 theo tiêu chuẩn mặt bích JIS được sử dụng phổ biến trong các hệ thống đường ống nhập khẩu từ Nhật Bản hoặc các dự án áp dụng tiêu chuẩn Nhật. Tiêu chuẩn này bao gồm các thông số kích thước liên quan đến mặt bích PVC 90 như sau:
- Đường kính ngoài (D): 185mm
- Đường kính tâm lỗ bu lông (C): 150mm
- Số lỗ bu lông: 8 lỗ
- Đường kính lỗ bulong (h): 19mm
4. Mặt bích PVC 90 loại liền và rời
Khi lựa chọn mặt bích nhựa PVC 90, người dùng cần nắm rõ sự khác biệt giữa hai dạng cơ bản là loại liền và loại rời. Mỗi loại có cấu tạo và ưu điểm riêng, phù hợp với từng điều kiện lắp đặt và yêu cầu kỹ thuật cụ thể

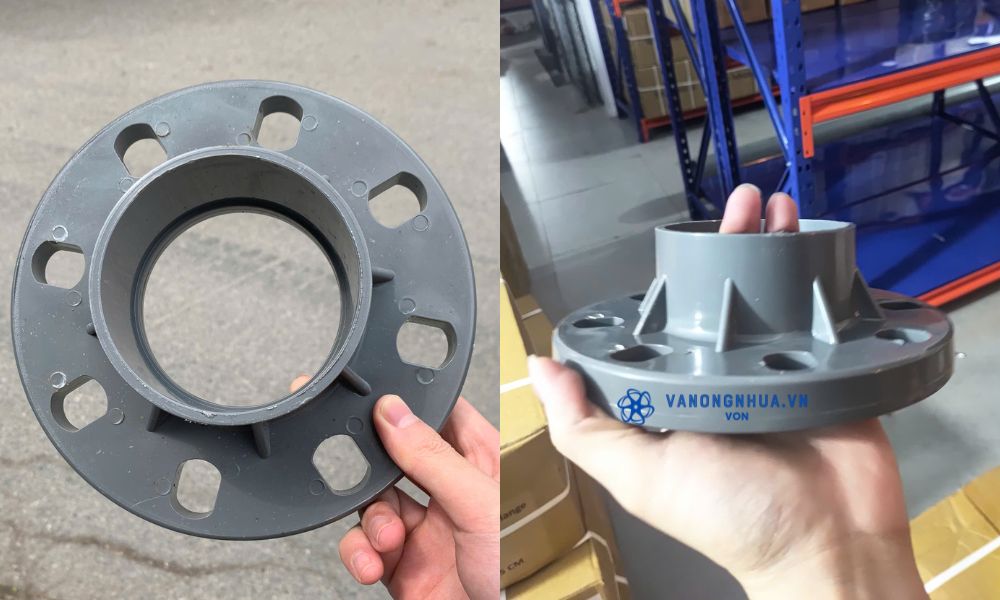

4.1 Mặt bích nhựa PVC phi 90 loại liền
Mặt bích nhựa PVC phi 90 loại liền (hay còn gọi là mặt bích nguyên khối) được đúc liền thành một khối thống nhất, trong đó phần cổ và đĩa bích liên kết chặt chẽ, đảm bảo độ kín và độ bền cao khi vận hành
4.2 Mặt bích nhựa PVC 90 loại rời
Mặt bích PVC 90 loại rời gồm hai phần tách biệt: vòng đệm được dán cố định vào đầu ống và đĩa bích rời có khả năng xoay linh hoạt, giúp căn chỉnh lỗ bulong dễ dàng trong quá trình lắp đặt

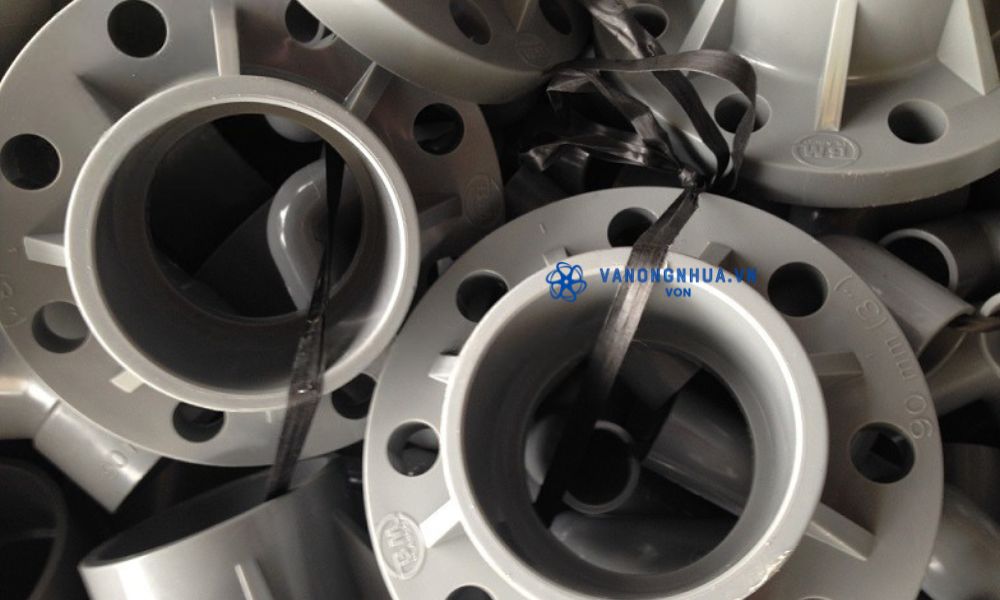

5. Mặt bích PVC 90 sử dụng phương pháp kết nối nào
Phương pháp kết nối là yếu tố quyết định đến độ bền và tính kín khít của toàn bộ hệ thống đường ống. Mặt bích PVC 90 thường được lắp đặt theo phương thức kết hợp: Một đầu dán keo vào ống nhựa PVC, một đầu bích luồn bulong:
- Đầu dán keo: Bề mặt bên trong cổ bích và bề mặt ngoài đầu ống được làm sạch, thoa đều keo dán ống nhựa chuyên dụng
- Đầu bích luồn bulong: Dùng để luồn bulong qua các lỗ tương ứng, ghép đối mặt với mặt bích thiết bị hoặc mặt bích đường ống phía đối diện

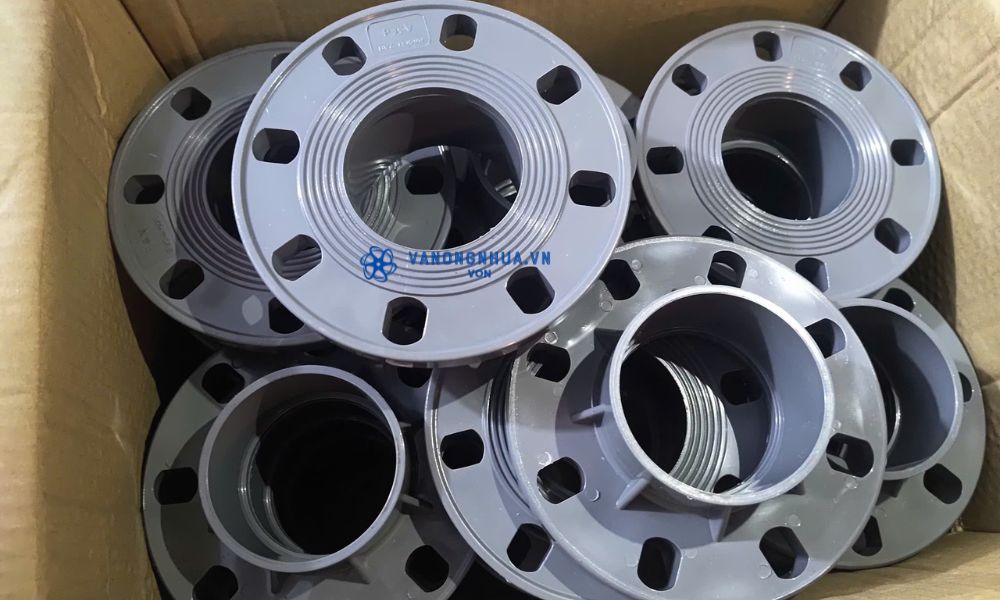

6. Địa chỉ mua mặt bích nhựa PVC phi 90
Để đảm bảo chất lượng và tính đồng bộ cho hệ thống, việc lựa chọn đơn vị cung cấp uy tín là yếu tố quan trọng. Đại lý van ống nhựa cung cấp mặt bích nhựa PVC phi 90 chính hãng, đáp ứng các tiêu chuẩn BS, JIS, DIN, phù hợp cho cả hệ dân dụng và công nghiệp
Nguồn hàng sẵn có, đa dạng chủng loại, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh, giúp khách hàng lựa chọn đúng sản phẩm và lắp đặt hiệu quả
