5 loại phụ kiện ống HDPE – Kỹ sư và thợ nên biết

Trong lĩnh vực thiết kế và thi công hệ thống đường ống, việc lựa chọn phụ kiện ống HDPE phù hợp là yếu tố then chốt quyết định độ bền và hiệu quả vận hành của toàn hệ thống. Chúng tôi cung cấp kiến thức chuyên sâu về các loại phụ kiện HDPE chuẩn kỹ thuật.

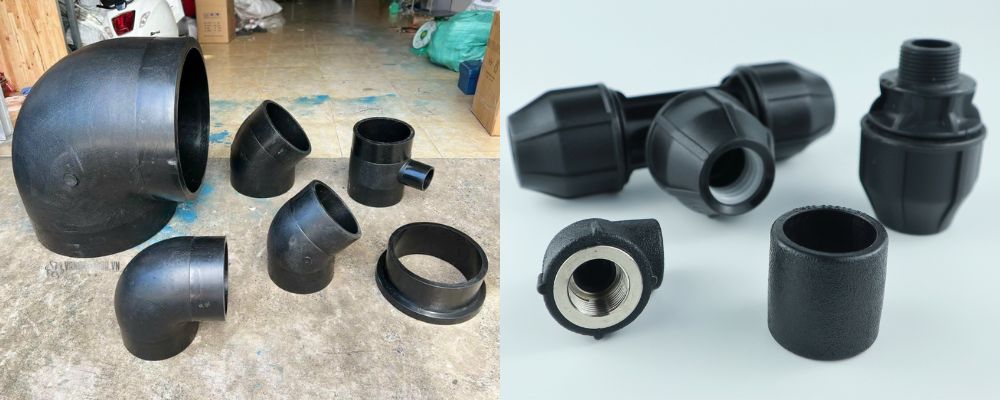

1. Tổng quan về phụ kiện ống HDPE

Phụ kiện ống HDPE (High-Density Polyethylene) là những phụ kiện làm từ vật liệu HDPE, đóng vai trò quan trọng trong việc kết nối, chuyển hướng và điều khiển dòng chảy trong hệ thống đường ống HDPE. Với tính chất cơ học vượt trội và khả năng chống ăn mòn cao, các phụ kiện HDPE giúp đồng bộ hệ thống ống cho các dự án cấp thoát nước, hệ thống tưới tiêu và công nghiệp.

Tiêu chuẩn kỹ thuật của phụ kiện hdpe phải tuân thủ theo TCVN 6151:2009 và ISO 4427, đảm bảo khả năng chịu áp lực từ PN6 đến PN25. Độ bền cơ học của vật liệu HDPE cho phép sử dụng trong môi trường nhiệt độ từ -40°C đến +60°C, đáp ứng yêu cầu kỹ thuật khắt khe của các dự án hạ tầng.

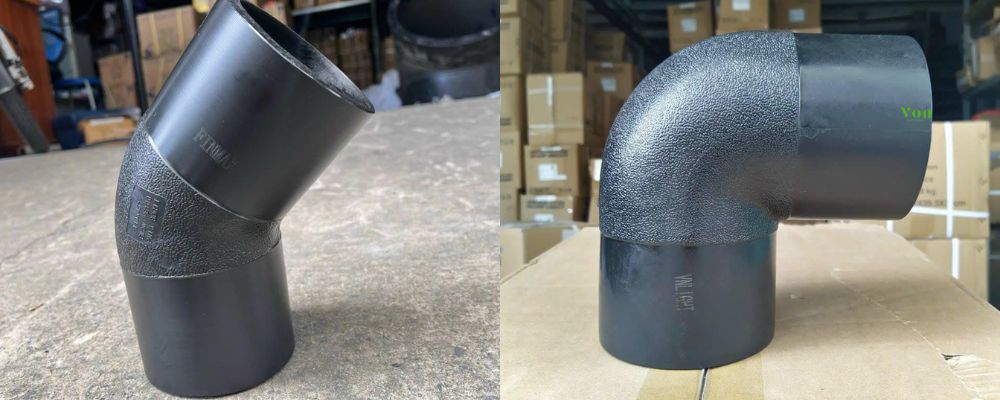

1.1 Đặc tính kỹ thuật của vật liệu HDPE

Vật liệu HDPE có mật độ từ 0.94 ~ 0.97 g/cm³, modun đàn hồi 800 ~ 1000 MPa và độ bền kéo 20 ~ 25 MPa. Khả năng chống ăn mòn hóa chất và không độc hại làm cho phụ kiện ống nước hdpe trở thành giải pháp tối ưu cho hệ thống cấp nước sinh hoạt.

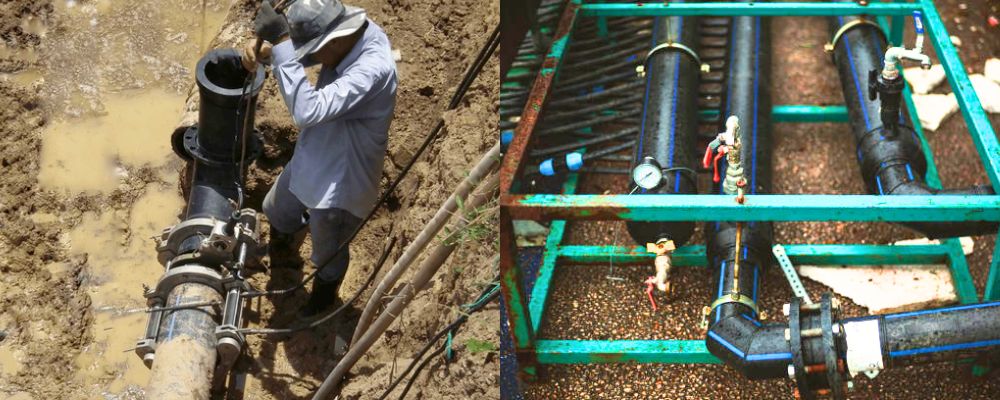

1.2 Ứng dụng trong các lĩnh vực công nghiệp

Phụ kiện ống nhựa HDPE được ứng dụng rộng rãi trong cấp thoát nước đô thị, hệ thống tưới tiêu nông nghiệp, công nghiệp hóa chất và dầu khí. Khả năng hàn nhiệt tạo mối nối đồng nhất giúp đảm bảo tính toàn vẹn của hệ thống trong suốt vòng đời sử dụng.

2. Chi tiết 5 loại phụ kiện ống HDPE chuẩn kỹ thuật

Dựa trên chức năng và phương pháp kết nối, phụ kiện ống HDPE được phân thành 5 nhóm chính với các đặc điểm kỹ thuật riêng biệt. Mỗi loại phụ kiện có ứng dụng cụ thể và yêu cầu kỹ thuật lắp đặt khác nhau.

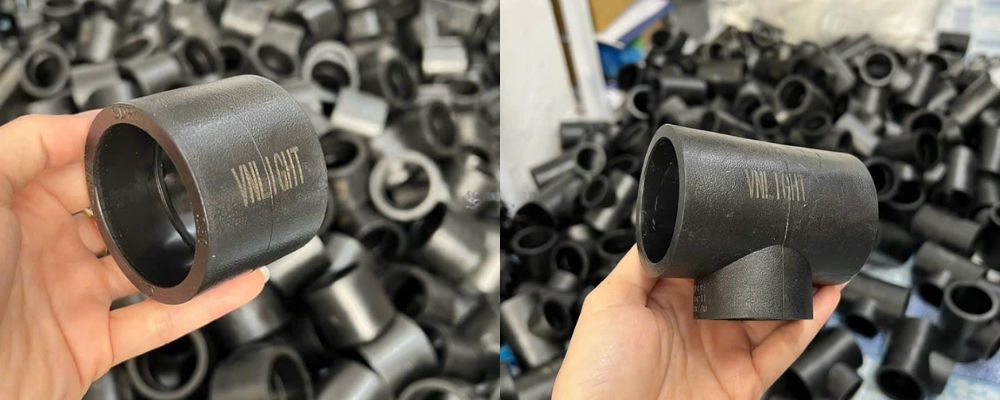

2.1 Phụ kiện ống nước hdpe hàn nhiệt

Phụ kiện hàn nhiệt bao gồm cút, tê, nối giảm và mặt bích, được kết nối bằng phương pháp hàn đầu. Nhiệt độ hàn chuẩn là 210±10°C với thời gian gia nhiệt phụ thuộc vào đường kính ống. Phụ kiện nối ống hdpe loại này đảm bảo độ bền cơ học cao nhất với khả năng chịu áp lực tương đương ống gốc.

Kiểu hàn nhiệt của phụ kiện HDPE có tên tiếng anh là butt fusion fitting

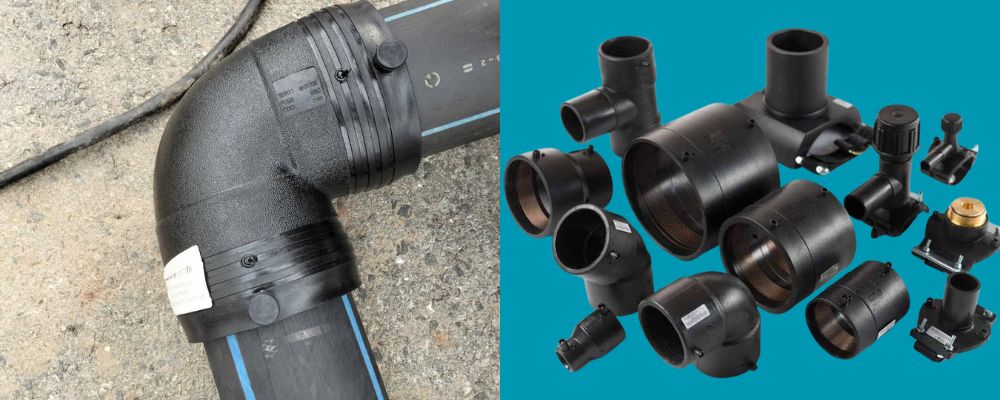

2.2 Phụ kiện nối ống hdpe hàn điện

Sử dụng điện trở tích hợp để tạo nhiệt hàn, phụ kiện hàn điện cho phép lắp đặt trong không gian chật hẹp. Điện áp hàn tiêu chuẩn 39-42V với thời gian hàn từ 3-20 phút tùy theo kích thước. Coupler, tee và saddle là các loại phổ biến nhất trong nhóm này.

Phụ kiện HDPE hàn điện có tên tiếng anh là electrofusion fitting

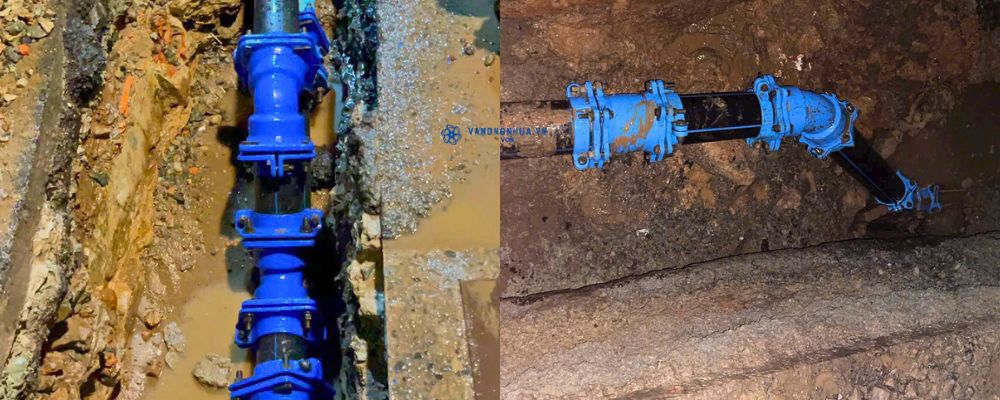

2.3 Phụ kiện nối ống hdpe kiểu cơ khí

Với các phụ kiện ống hdpe kiểu cơ khí cho phép tháo lắp dễ dàng mà không cần thiết bị hàn. Gasket EPDM hoặc NBR đảm bảo khả năng kín khí, phù hợp cho các vị trí cần bảo trì thường xuyên hoặc kết nối với vật liệu khác, hoặc khi có sự cố xảy ra cần kết nối lại

Các phụ kiện nối ống bằng gang là một trong những phụ kiện nối ống HDPE kiểu cơ khí được gọi với tên tiếng anh là mechanical fitting

2.4 Phụ kiện ống HDPE chuyển tiếp

Các côn thu, bạc chuyển, khớp nối là những phụ kiện cho phép kết nối HDPE với thép, gang, PVC hoặc các vật liệu khác. Thiết kế đặc biệt với gasket chuyên dụng đảm bảo khả năng kín và chống ăn mòn điện hóa.

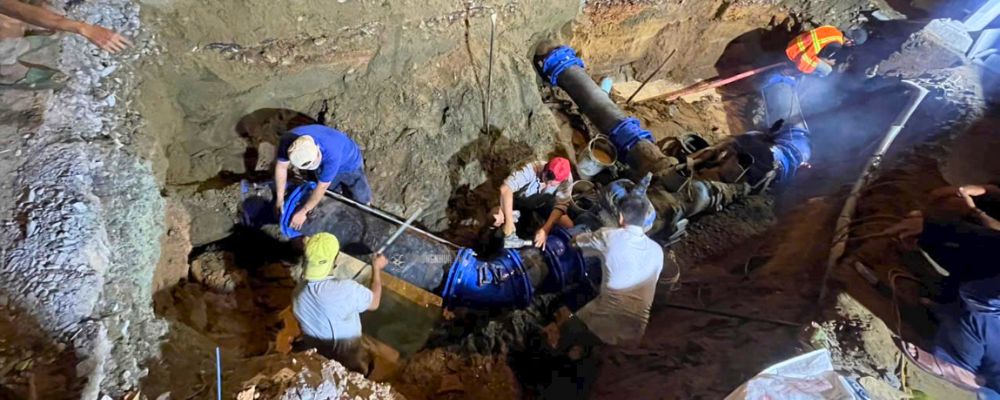

2.5 Phụ kiện ống nước HDPE đặc biệt

Đây là những loại phụ kiện đặc biệt được đặt sản xuất riêng hoặc gia công để phù hợp với nhu cầu sử dụng.

Đai khởi thủy gang cũng có thể xếp vào loại phụ kiện đặc biệt, giúp cho sửa chữa đường ống HDPE, hoặc mở thêm nhánh từ đường ống đang vận hành hoặc

3. Hướng dẫn lựa chọn phụ kiện HDPE

Việc lựa chọn phụ kiện ống nhựa hdpe đúng tiêu chuẩn đòi hỏi sự hiểu biết sâu sắc về các thông số kỹ thuật, điều kiện vận hành và yêu cầu của hệ thống. Quá trình lựa chọn phải đảm bảo tính tương thích về vật liệu, áp lực làm việc và phương pháp lắp đặt.

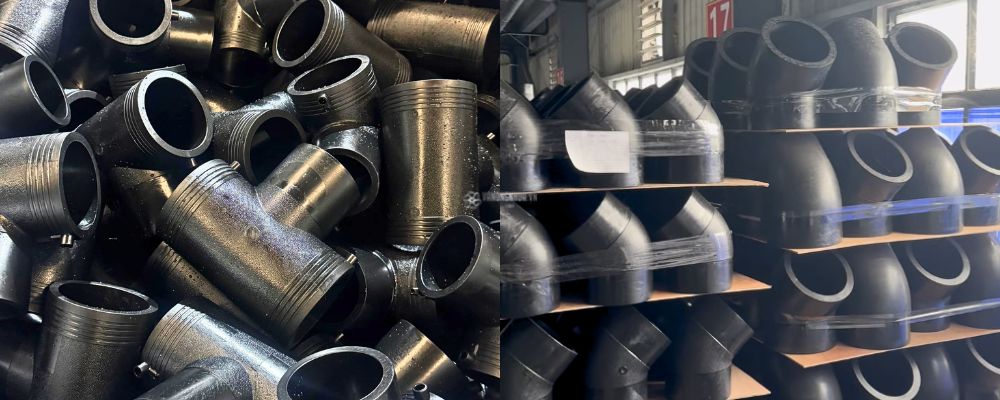

3.1 Xác định thông số kỹ thuật cơ bản

Áp lực danh định (PN), đường kính danh định (DN) và Ratio Kích thước (SDR) là ba thông số quan trọng nhất. Ví dụ, ống HDPE PE100 SDR11 có PN16, phù hợp cho hệ thống cấp nước áp lực trung bình. Phụ kiện phải có cùng PE grade và SDR với ống chính để đảm bảo tính đồng nhất.

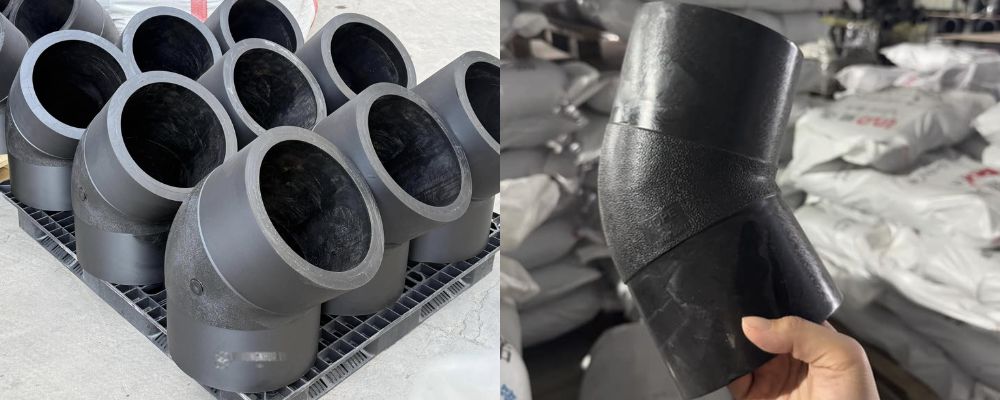

3.2 Đánh giá điều kiện môi trường làm việc

Nhiệt độ môi trường, tính chất hóa học của chất lỏng vận chuyển và điều kiện lắp đặt ảnh hưởng trực tiếp đến lựa chọn phụ kiện. Môi trường có UV cao cần phụ kiện có chất chống UV, môi trường ăn mòn cần grade cho ống PE đặc biệt.

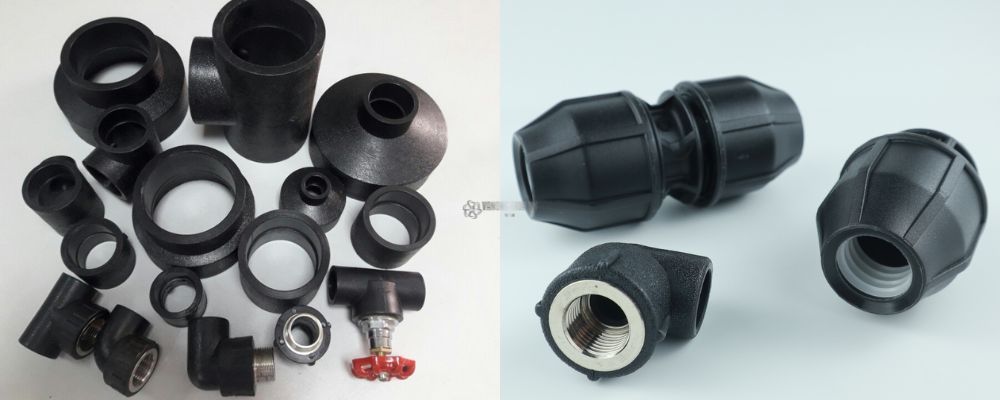

3.3 So sánh các thương hiệu và nhà cung cấp

Chứng nhận chất lượng ISO 9001, WRAS, NSF và kinh nghiệm trong ngành là những tiêu chí quan trọng. Nhà cung cấp uy tín thường cung cấp dịch vụ tư vấn kỹ thuật và hỗ trợ sau bán hàng, đảm bảo tính bền vững của dự án.

4. Lắp đặt và kỹ thuật thi công phụ kiện

Quy trình lắp đặt phụ kiện ống HDPE đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và quy trình an toàn. Từ khâu chuẩn bị, gia công đến kiểm tra chất lượng, mỗi bước đều cần được thực hiện bởi kỹ thuật viên có chứng chỉ.

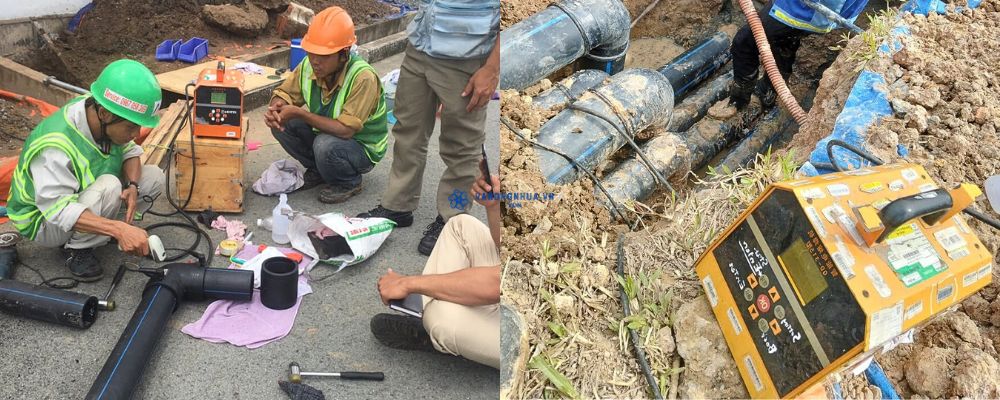

4.1 Chuẩn bị công cụ và thiết bị

Máy hàn đầu, máy hàn điện, dụng cụ cắt ống và thiết bị đo kiểm tra phải được hiệu chuẩn theo tiêu chuẩn. Điều kiện thời tiết (nhiệt độ >5°C, không mưa gió) cần được đảm bảo để có chất lượng hàn tối ưu.

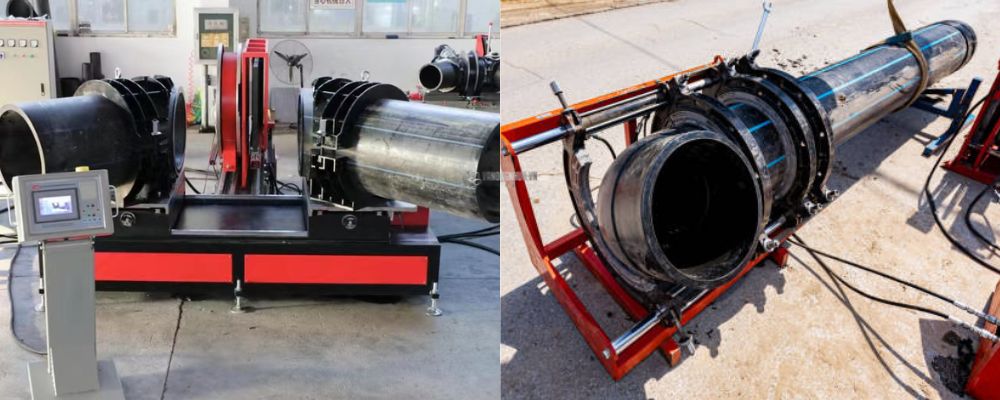

4.2 Kỹ thuật hàn nhiệt và hàn điện

Hàn nhiệt yêu cầu làm sạch bề mặt hàn, gia nhiệt đều và duy trì áp lực hàn ổn định. Thời gian nguội tự nhiên tối thiểu 10 phút cho DN≤110mm và 20 phút cho DN>110mm. Hàn điện cần kiểm tra mã vạch phụ kiện và sử dụng máy hàn có chế độ tự động.

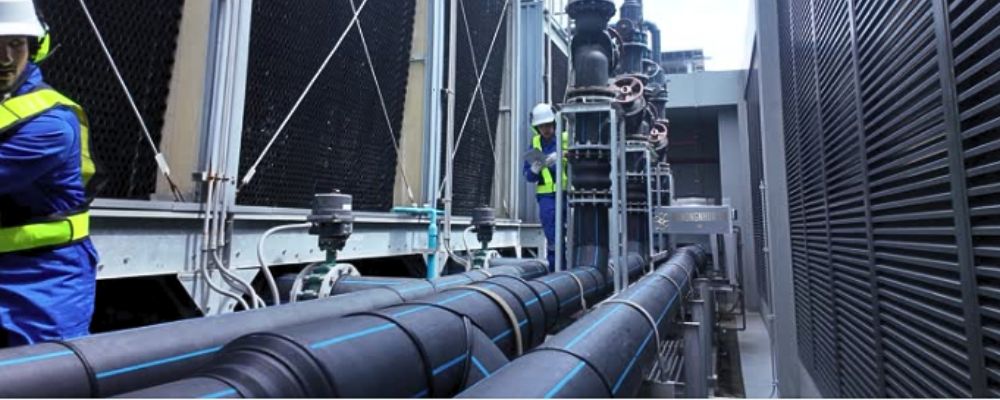

4.3 Kiểm tra chất lượng mối hàn

Kiểm tra ngoại quan mối hàn, đo chiều cao gờ hàn và thực hiện thử áp theo TCVN 6151. Áp lực thử bằng 1.5 lần áp lực danh định, duy trì trong 30 phút không giảm áp. Mối hàn đạt yêu cầu khi không có vết nứt, lỗ khí và biến dạng bất thường.

5. Bảo trì và khắc phục sự cố hệ thống phụ kiện HDPE

Hệ thống bảo trì phòng ngừa đóng vai trò quan trọng trong việc duy trì hiệu quả vận hành và kéo dài tuổi thọ của phụ kiện ống HDPE. Việc theo dõi các thông số vận hành và thực hiện bảo trì định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn.

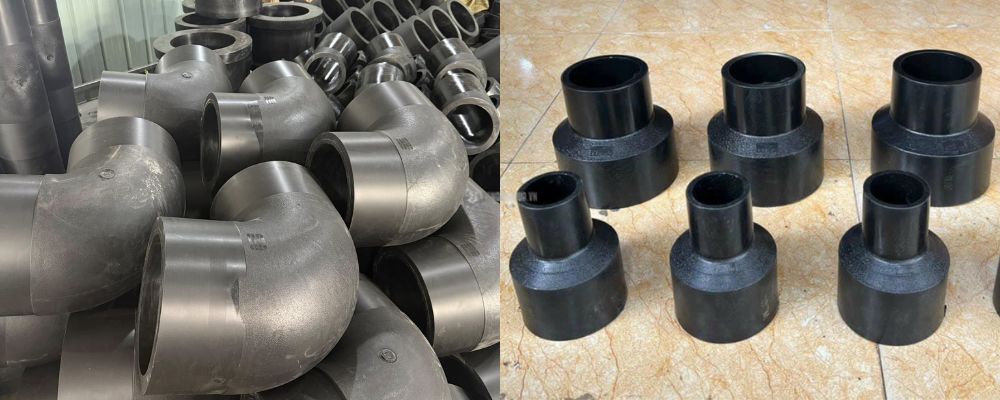

5.1 Lập kế hoạch bảo trì phụ kiện ống nước hdpe

Kiểm tra hàng tháng bao gồm đo áp lực, kiểm tra rò rỉ và quan sát biến dạng. Kiểm tra hàng năm cần thực hiện thử áp, đánh giá độ bền và làm sạch hệ thống. Hồ sơ bảo trì chi tiết giúp dự đoán thời điểm cần thay thế các bộ phận.

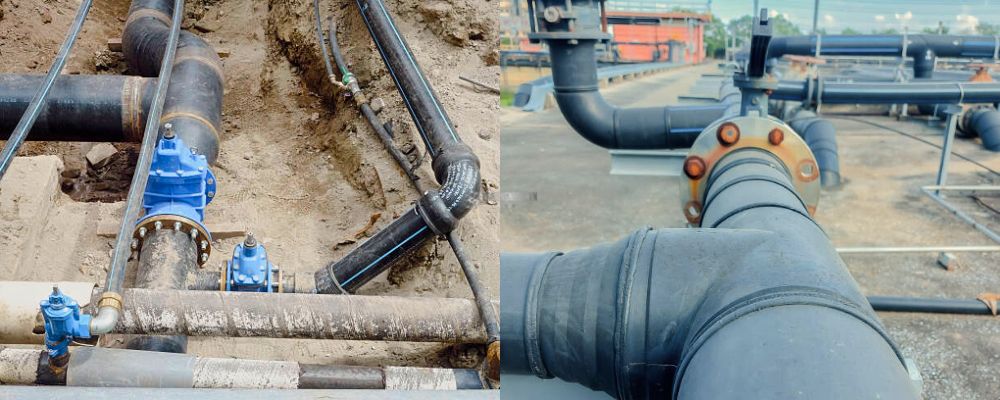

5.2 Chẩn đoán và xử lý sự cố thường gặp

Rò rỉ tại mối nối cơ khí thường do gasket hỏng, cần thay thế ngay. Nứt ứng suất ở mối hàn nhiệt do quá trình hàn không đạt chuẩn, cần cắt bỏ và hàn lại. Biến dạng do nhiệt độ cao cần có biện pháp cách nhiệt và neo đỡ phù hợp.

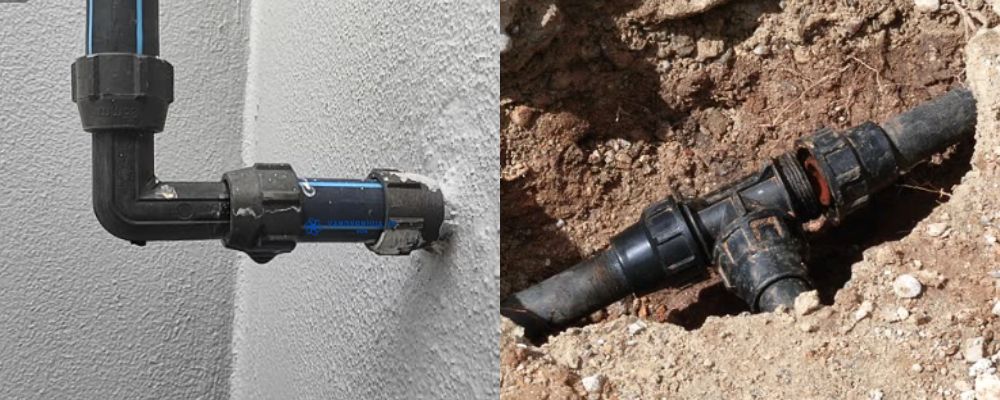

5.3 Thay thế và nâng cấp hệ thống phụ kiện ống nước hdpe

Việc thay thế phụ kiện cần đảm bảo tương thích với hệ thống hiện tại. Repair clamp là giải pháp tạm thời cho các vết nứt nhỏ, trong khi việc thay thế hoàn toàn cần thiết cho những hư hỏng nghiêm trọng. Nâng cấp hệ thống nên sử dụng phụ kiện cùng thương hiệu để đảm bảo chất lượng.

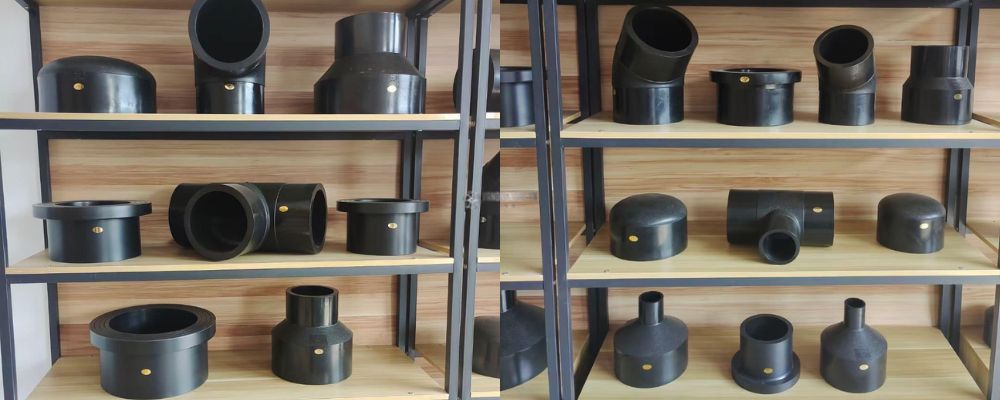

6. Câu hỏi thường gặp về phụ kiện ống HDPE

Dưới đây là 3 cầu hỏi phổ biến nhất mà chúng tôi thường xuyên trả lời cho khách hàng

• Làm thế nào để phân biệt chất lượng phụ kiện ống HDPE? Kiểm tra chứng nhận chất lượng, màu sắc đều, bề mặt nhẵn không có vết nứt và đảm bảo kích thước đúng tiêu chuẩn. Phụ kiện chất lượng cao có độ bền cơ học ổn định và khả năng chịu ứng suất môi trường tốt.
• Khi nào nên sử dụng phụ kiện hàn nhiệt thay vì hàn điện? Hàn nhiệt phù hợp cho đường kính lớn (>DN110mm) và yêu cầu độ bền cao. Hàn điện thích hợp cho không gian chật hẹp, đường kính nhỏ và các vị trí khó tiếp cận thiết bị hàn nhiệt.
• Phụ kiện ống HDPE có thể sử dụng cho nước nóng không? HDPE thông thường chỉ phù hợp cho nhiệt độ ≤60°C. Đối với nước nóng, cần sử dụng PE-RT hoặc PP-R với phụ kiện chuyên dụng để đảm bảo an toàn và độ bền.

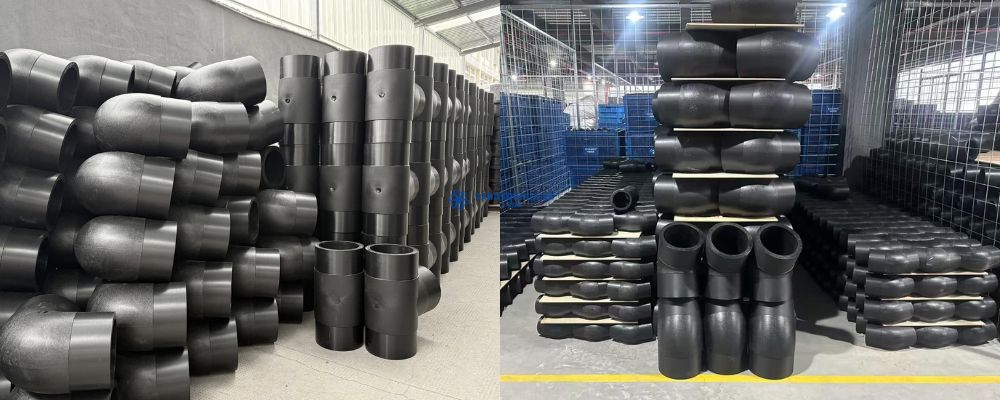

7. Kết luận

Việc lựa chọn và sử dụng phụ kiện ống HDPE đúng tiêu chuẩn là yếu tố quyết định thành công của dự án hệ thống đường ống. Từ khâu thiết kế, lắp đặt đến bảo trì, mỗi bước đều cần sự hiểu biết chuyên sâu về đặc tính vật liệu và kỹ thuật thi công. Với 5 loại phụ kiện chính được phân tích chi tiết, kỹ sư và nhà thầu có thể đưa ra quyết định tối ưu cho từng dự án cụ thể. Để được tư vấn chuyên nghiệp về giải pháp phụ kiện hdpe phù hợp, hãy liên hệ với các chuyên gia có kinh nghiệm trong lĩnh vực hệ thống đường ống.
