Tìm hiểu chi tiết cấu tạo chõ bơm nước

Bạn đang tìm kiếm thông tin về cấu tạo chõ bơm nước để hiểu vì sao loại van này được dùng nhiều cho trạm bơm, giếng khoan hoặc hệ thống tưới tiêu? Bài viết này sẽ giúp bạn nắm rõ từng thành phần kỹ thuật và hướng dẫn chọn đúng rọ bơm hiệu quả.

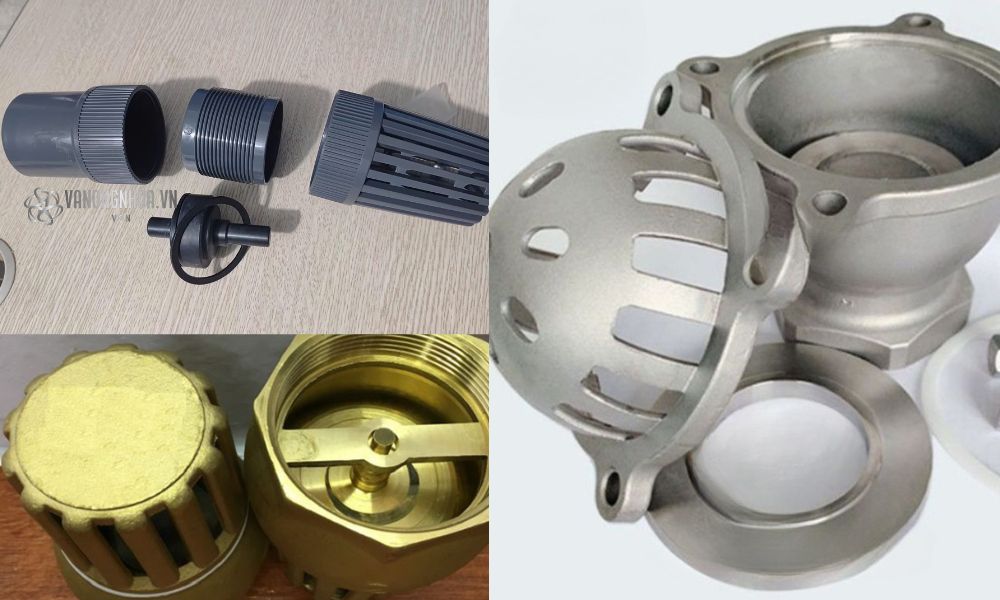

1. Các bộ phận cấu tạo chõ bơm nước thông dụng

Tất cả các loại rọ bơm trên thị trường đều được chế tạo dựa trên ba thành phần chính không thể thiếu sau đây

• Thân van: Làm từ các loại vật liệu phổ biến như nhựa, gang, đồng,… trực tiếp kết nối với ống hút của máy bơm
• Lưới lọc: Được thiết kế với nhiều lỗ trên bề mặt, có thể ngăn chất rắn lọt vào bên trong
• Đĩa van: Ở vị trí bên trong thân van, thực hiện chức năng điều khiển dòng chảy

2. Cấu tạo rọ bơm nước nhựa đĩa trọng lực

Chõ bơm nhựa thường được làm bằng vật liệu PVC hoặc uPVC (tăng độ cứng) phù hợp với các hệ thống nước dẫn, đặc biệt là nước có thành phần hóa chất nhẹ. Phần này đề cập đến cấu tạo chõ bơm nước nhựa đĩa trọng lực tháo lưới bằng ren – loại trõ bơm nhựa xuất hiện phổ biến nhất

2.1 Các bộ phận chính

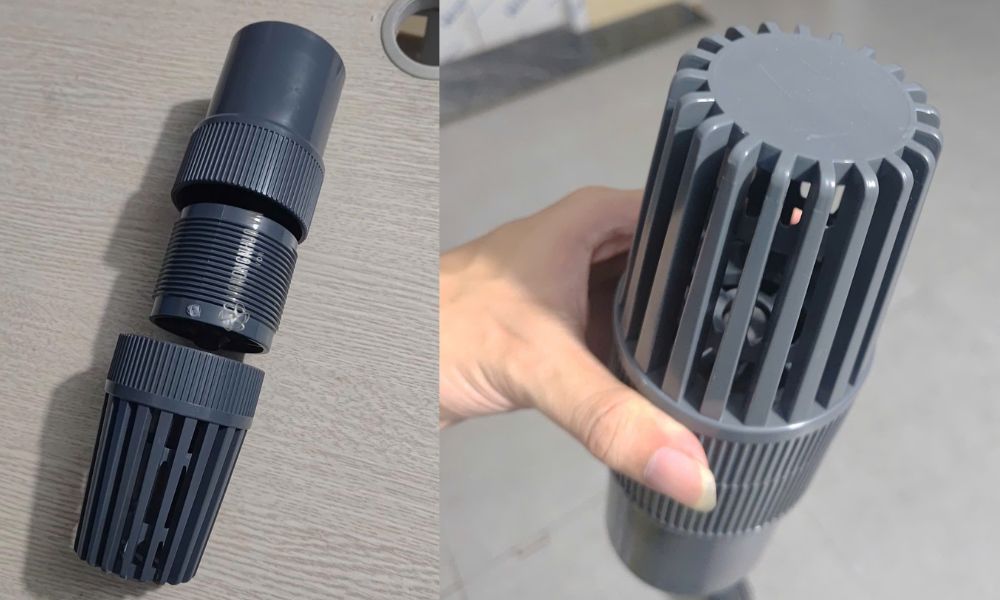

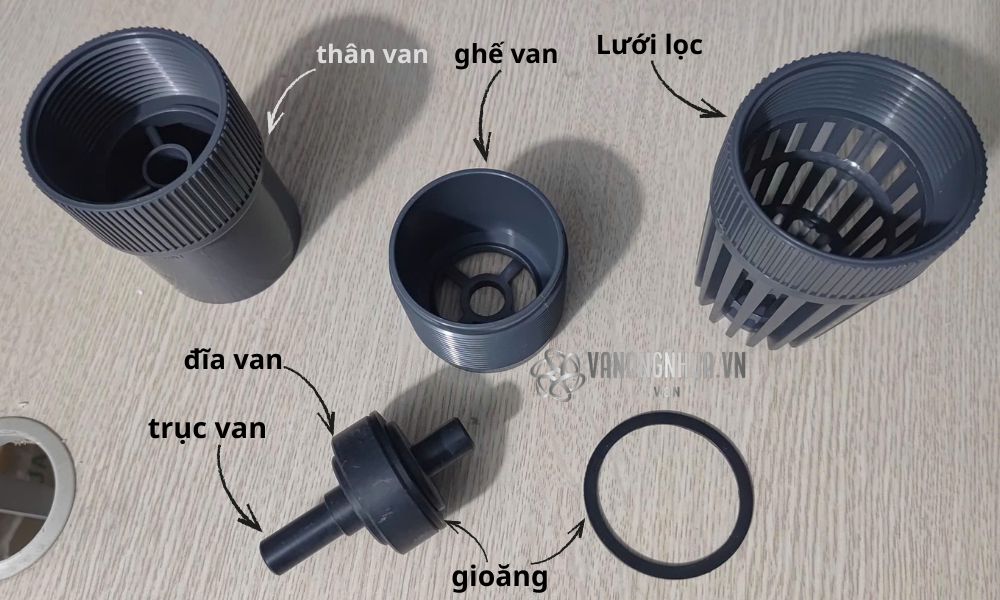

Dưới đây là mô tả chi tiết từng thành phần tạo nên dòng rọ bơm nhựa này

• Đầu nối van (thân van): Có đầu trơn để nối ống bằng phương pháp dán keo và đầu ren để liên kết với lưới lọc thông qua ghế van. Ở giữa được hàn một số chi tiết giúp cố định hướng di chuyển của đĩa van
• Lưới lọc: Với đầu nối ren thực hiện vai trò tương tự như thân van
• Đĩa van và trục van: Có kiểu dáng đĩa hình tròn với đoạn trục van ở chính giữa tâm, chuyển động tịnh tiến bên trong rọ bơm khi máy bơm thay đổi trạng thái hoạt động
• Gioăng cao su: Có hai gioăng lắp ở đĩa và ghế van
• Ghế van: Bên trong có hàn chi tiết nhựa giống với đầu nối van, mặt bên ngoài được tiện ren để liên kết thân van và lưới lọc lại với nhau

2.2 Vai trò của từng thành phần

Với đặc điểm cấu tạo rọ bơm nước đã nêu, các thành phần bên trong loại van này có thể hoạt động đồng bộ với nhau hiệu quả, giúp thực hiện các chức năng dưới đây

• Thân van: Liên kết trực tiếp với đoạn ống hút bể chứa dùng máy bơm, đồng thời bảo vệ và duy trì hoạt động của đĩa van
• Lưới lọc: Ngăn ngừa tạp chất rắn xâm nhập qua van vào đường ống
• Đĩa: Giúp đóng mở van nhờ trọng lực và lực hút tạo bởi máy bơm
• Gioăng: Ngăn rò rỉ nước qua các bộ phận bên trong
• Ghế van: Liên kết các bộ phận còn lại, đồng thời cố định hướng di chuyển của đĩa

3. Chi tiết cấu tạo chõ bơm nước nhựa lá lật

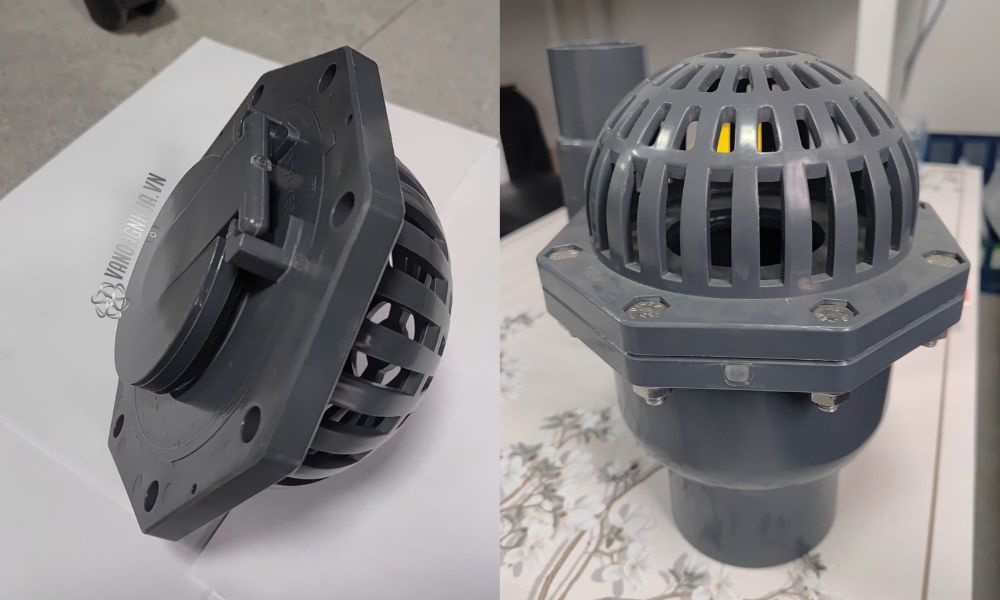

Với rọ bơm nhựa lá lật, thường áp dụng cho đường ống cỡ lớn hơn so với chõ bơm nhựa đĩa trọng lực. Dưới đây là mô tả cấu tạo rọ bơm nước nhựa kiểu lá lật điển hình

3.1 Rọ bơm kiểu lá lật gồm các thành phần nào

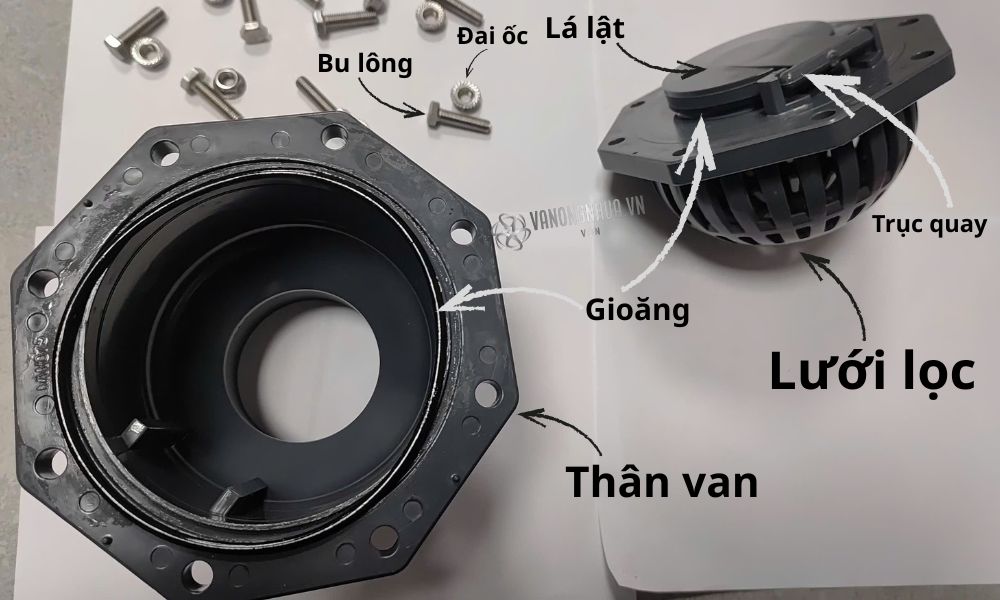

Để hiểu rõ hơn về vai trò của từng chi tiết tạo nên chõ bơm nhựa lá lật, bạn đọc có thể xem các bộ phận sau được chỉ ra trong ảnh dưới đây

• Thân van: Khác với loại dùng đĩa trọng lực, đấu nối van loại này lỗ tròn xung quanh rìa một đầu kết nối với lưới
• Lưới lọc: Có thêm đầu nối bích để kết nối với thân van
• Lá lật (đĩa van): Được đặt ở gần lưới lọc
• Trục quay: gắn chặt với đầu nối bích của lưới lọc
• Gioăng: Được đặt ở thân van và đĩa van
• Bu lông và đai ốc: Chủ yếu được làm từ inox

3.2 Chức năng của từng bộ phận

Về cơ bản thì đầu nối van, lưới lọc, gioăng và đĩa van có vai trò giống với loại trõ bơm nhựa đĩa trọng lực đã nêu ở trên. Đối với các thành phần còn lại, chức năng cụ thể như sau

• Trục van: Giữ cố định lá lật tại tiếp điểm của đĩa, hỗ trợ lá lật quay khi bật tắt máy bơm
• Bu lông, đai ốc: Tương tự như ghế van của chủng loại đĩa trọng lực, giúp thân van và lưới liên kết chặt chẽ với nhau

4. Cấu tạo chõ bơm nước lò xo kim loại

Điểm khác biệt chính về cấu tạo rọ bơm nước lò xo là có bộ phận lò xo, hoạt động đóng mở dựa vào cả trọng lực của đĩa van và lực đàn hồi của lò xo. Van thường dùng với cả 3 loại vật liệu kim loại chính

4.1 Cấu tạo chõ bơm nước thân đồng

Loại van này được làm từ vật liệu là đồng thau, đảm bảo được độ cứng và an toàn với con người. Van áp dụng trong hệ thống cấp nước sạch, được sản xuất với kích cỡ nhỏ đến DN100 và kết nối bằng ren

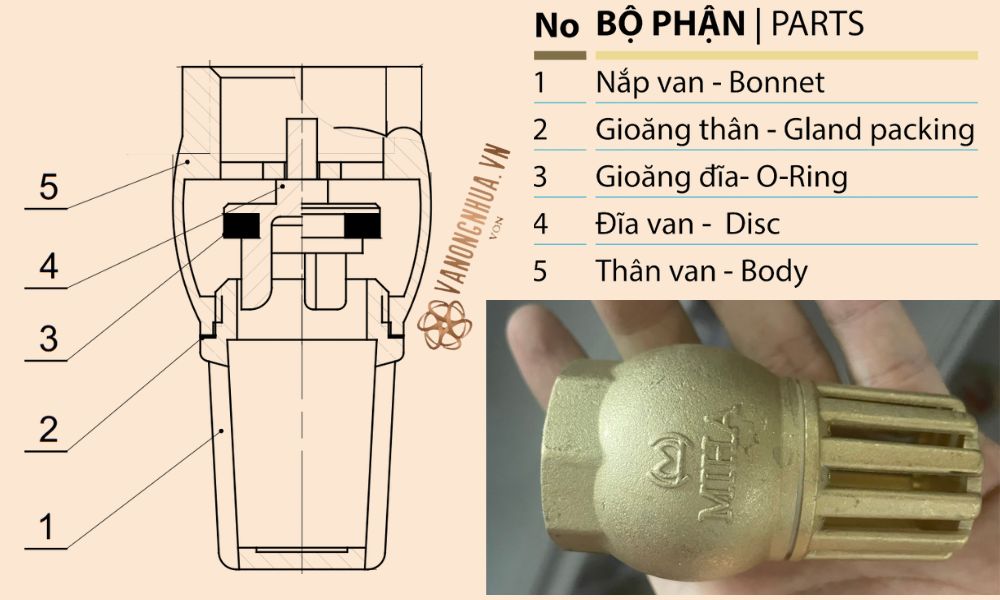

Dưới đây là cấu tạo của rọ bơm đồng Minh Hòa, loại rọ bơm được sử dụng phổ biến tại Việt Nam

4.2 Cấu tạo chõ bơm nước thân gang

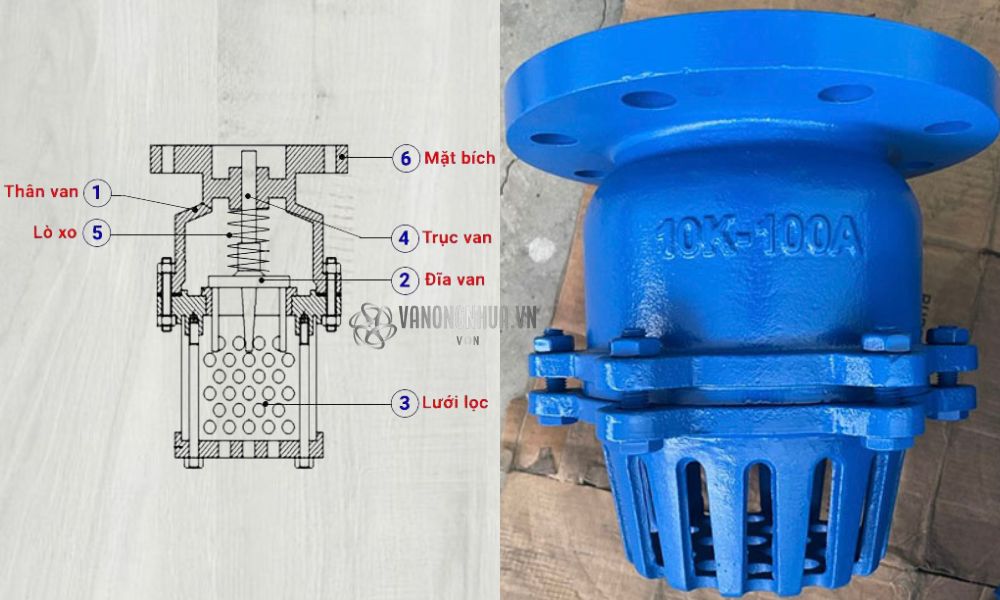

Với đặc điểm của vât liệu gang giảm tiếng ồn và giá thành rẻ hơn so với đồng, chõ bơm gang thường sử dụng với kích cỡ lớn và kết nối bằng mặt bích với cấu tạo điển hình như ảnh dưới đây

4.3 Cấu tạo chõ bơm nước inox

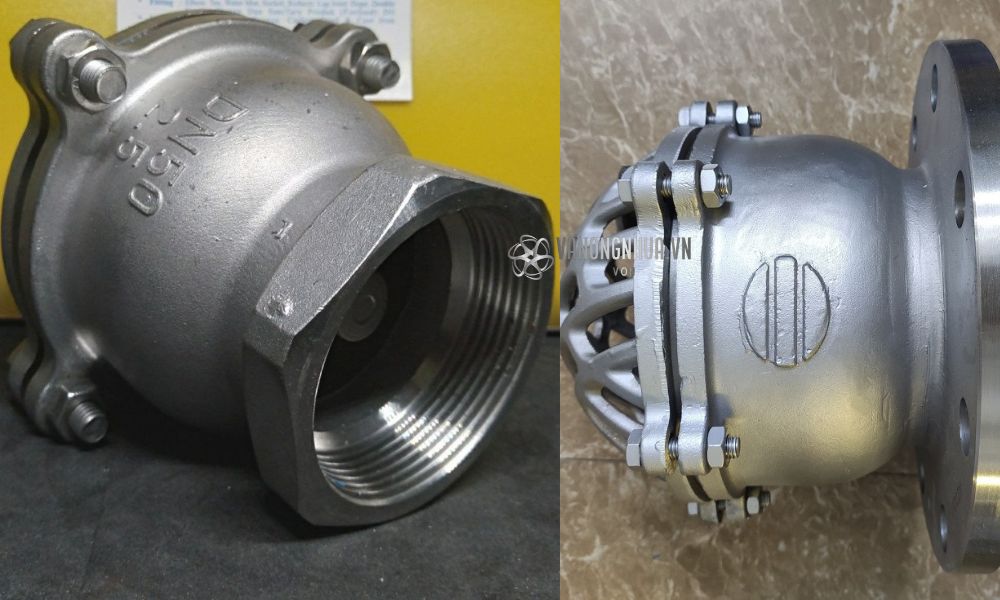

Khác với 2 loại chõ bơm vật liệu gang và đồng, chõ bơm inox có độ cứng cao hơn gang và đảm bảo an toàn vệ sinh như đối với đồng, điều đặc biệt là có cả kết nối bằng ren với các kích cỡ nhỏ và kết nối bằng mặt bích với cỡ lớn.
