7 series van 1 chiều ShieYu – Chọn phù hợp yêu cầu kỹ thuật

Những gì được chia sẻ dưới đây về van 1 chiều ShieYu – một trong những nhãn hiệu được tin tưởng và sử dụng phổ biến nhất hiện nay là kiến thức giúp bạn tránh chọn sai, giảm sự cố rò rỉ, hư hỏng bơm, thậm chí phải thay toàn bộ hệ thống đường ống.

1. Van 1 chiều ShieYu là gì

Trong danh mục van nhựa VON phân phối qua nhiều năm – bao gồm hàng chục nhãn hiệu từ Đài Loan, Nhật Bản, châu Âu. Van 1 chiều ShieYu nổi bật bởi sự đa dạng chủng loại, chất liệu phong phú và tiêu chuẩn kỹ thuật rõ ràng. Đây không phải lựa chọn cảm tính mà là kết quả của nhiều năm thực tế lắp đặt và phản hồi từ khách hàng.

ANH

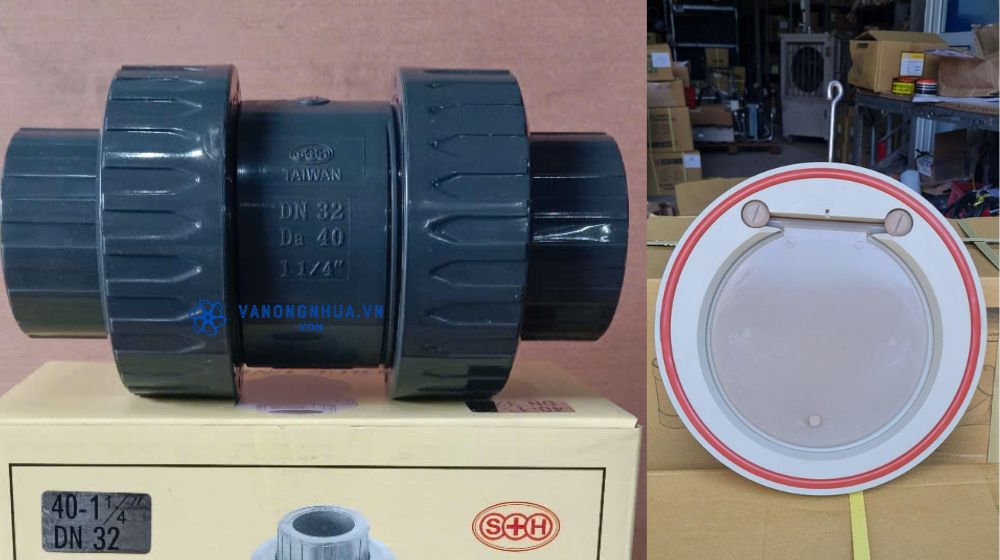

Van 1 chiều nhựa ShieYu được sản xuất bởi Shie Yu Machine Parts Industry Co., Ltd – một nhà sản xuất van nhựa uy tín tại Đài Loan. Hãng cung cấp đầy đủ ba dòng sản phẩm van 1 chiều chính gồm:

• Van 1 chiều nhựa kiểu đĩa lật (swing check valve)
• Van 1 chiều kiểu wafer (wafer check valve)
• Van 1 chiều kiểu bi (ball check valve).

Mỗi dòng phục vụ một ứng dụng khác nhau và việc chọn sai dòng là sai lầm mà chúng tôi thấy xảy ra thường xuyên nhất.

Chất liệu thân van của van 1 chiều ShieYu bao gồm uPVC, PP, cPVC, PPG và PVDF – đáp ứng đầy đủ yêu cầu từ hệ thống nước sạch thông thường đến môi trường hóa chất ăn mòn mạnh. Đây là điểm mà nhiều nhãn hiệu khác không làm được ở cùng một dòng sản phẩm.

2. Các dòng van 1 chiều nhựa ShieYu

Trước khi đặt hàng bất kỳ loại van 1 chiều ShieYu nào, bạn cần hiểu rõ từng dòng sản phẩm hoạt động như thế nào, lắp theo chiều nào, và phù hợp với môi trường làm việc ra sao. Bỏ qua bước này, bạn sẽ mất tiền, mất thời gian và mất cả uy tín với chủ đầu tư.

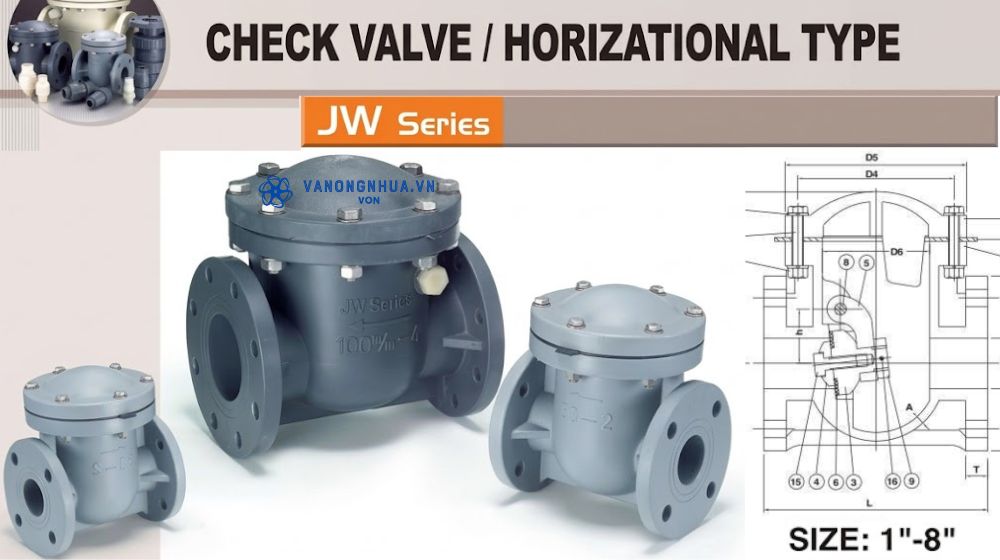

2.1 Van 1 chiều nhựa ShieYu kiểu đĩa lật nằm ngang

JW series là dòng van được phân phối nhiều nhất, phù hợp với hệ thống đường ống nằm ngang, áp lực vừa phải. Thiết kế đĩa lật (swing disc) cho phép tổn thất áp suất thấp.

Dòng JW300 thuộc series JW của van 1 chiều ShieYu có

• Kích thước từ DN25 (1 inch) đến DN200 (8 inch).
• Thân van và nắp van được làm từ UPVC, PP, CPVC, PPG hoặc PVDF tùy yêu cầu.
• Đĩa van (disc) và cánh tay đĩa (swing arms) cũng sử dụng cùng nhóm vật liệu này, đảm bảo tính đồng nhất về hóa tính.
• Gioăng nắp (bonnet gasket) và gioăng đĩa (disc gasket) dùng EPDM, VITON hoặc TEFLON tùy môi trường làm việc.

ANH

Về thông số áp lực, dòng JW300 có

• Với các size từ DN25 ~ DN80, áp suất thử nghiệm 15kgf/cm² và áp suất làm việc 10kgf/cm²
• Với các size từ DN100 ~ DN200, áp suất thử nghiệm 10kgf/cm² và áp suất làm việc 7kgf/cm²

Áp suất ngược tối thiểu (mini back pressure) dao động từ 0,34 ~ 0,84 kgf/cm² tùy kích thước – đây là thông số bạn cần đối chiếu với áp lực hệ thống thực tế trước khi chọn.

Bảng kích thước của dòng JW300 tuân theo cả ba tiêu chuẩn JIS, ANSI và DIN – rất thuận lợi cho các dự án xuất khẩu hoặc lắp ghép với thiết bị nhập khẩu từ nhiều nguồn khác nhau.

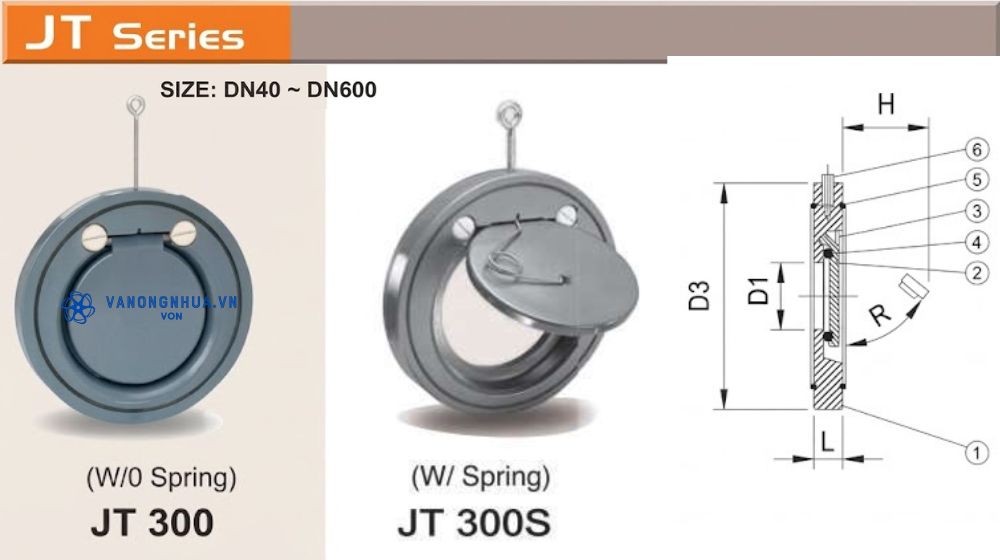

2.2 Van 1 chiều nhựa ShieYu kiểu wafer

Khi không gian lắp đặt bị giới hạn hoặc hệ thống cần van nhẹ, dễ thay thế, dòng JT của van 1 chiều ShieYu là lựa chọn mà chúng tôi luôn ưu tiên giới thiệu trước.

Van 1 chiều wafer ShieYu dòng JT300 (không có lò xo) và JT300S (có lò xo) có kích thước từ DN40 ~ DN600 – phạm vi kích thước rộng nhất trong tất cả các dòng van 1 chiều ShieYu.

Ứng dụng chính của dòng van 1 chiêu ShieYu này, gồm:

• Xử lý nước và nước thải
• Công nghiệp hóa chất
• Công nghiệp môi trường
• Kỹ thuật hệ thống quy trình

ANH

Điểm mạnh của dòng JT là thiết kế wafer body giúp lắp trực tiếp giữa hai mặt bích tiêu chuẩn mà không cần thêm đầu nối.

• Kết cấu đơn giản, bền vững, trọng lượng nhẹ và không bị ăn mòn.
• Chất liệu thân van và đĩa van đều là uPVC, PP, uPVC, PVDF.
• Gioăng packing dùng EPDM hoặc VITON.
• Thiết bị lắp đặt (installation device) và lò xo dùng SUS304 hoặc SUS316

Van được kiểm tra với áp suất lớn hơn nhiều so với áp suất làm việc thực tế

• Áp suất thử nghiệm từ 9 kgf/cm2 (size lớn từ DN250 trở lên)
• Áp suất thử nghiệm đến 15 kgf/cm² (size nhỏ đến DN200).
• Áp suất làm việc từ 6 đến 10 kgf/cm².

Một lưu ý thực tế từ kinh nghiệm phân phối: Nếu hệ thống có khả năng xảy ra dòng chảy ngược mạnh và đột ngột, hãy chọn JT300S (có lò xo) thay vì JT300. Lò xo giúp đĩa van đóng nhanh hơn, tránh hiện tượng va đập thủy lực (water hammer).

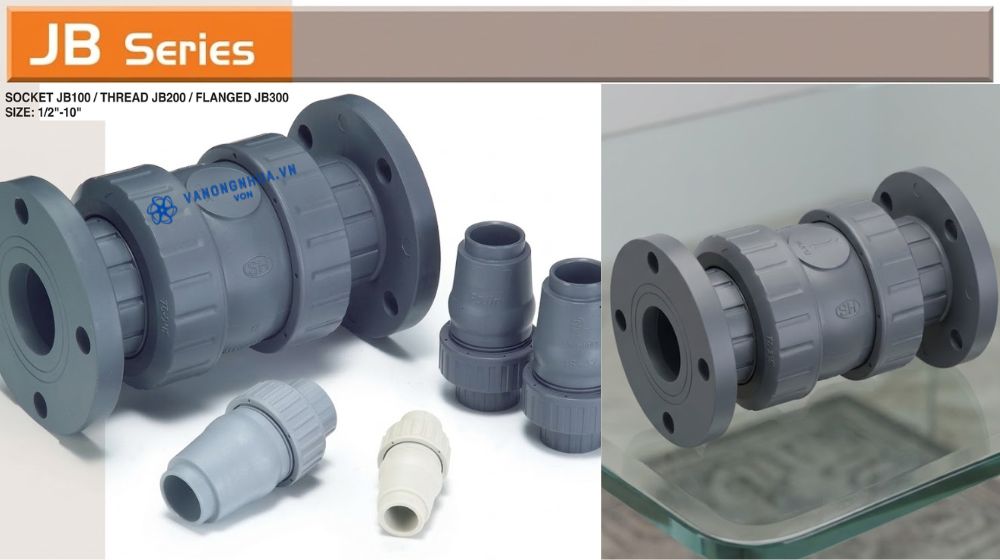

2.4 Van 1 chiều nhựa ShieYu kiểu bi thẳng đứng JB series

Với hệ thống bơm theo chiều thẳng đứng, van 1 chiều nhựa ShieYu dòng JB là giải pháp chính xác nhất. Nhiều người dùng mắc sai lầm khi lắp van kiểu đĩa lật vào đường ống thẳng đứng – kết quả là van không hoạt động đúng chức năng.

Dòng JB có ba kiểu kết nối:

• Socket (JB100)
• Ren (JB200)
• Mặt bích (JB300)

Kích thước từ 1/2 inch đến 10 inch và đa dạng chất liệu

• Thân van: uPVC, PP, vPVC, PVDF
• Bi van (ball) dùng UPVC, CPVC, PVDF, PPG
• Seat dùng EPDM hoặc VITON.

Điều chúng tôi liên tục lưu ý với khách hàng là áp suất làm việc của van sẽ giảm theo kích cỡ

• Với DN15 ~ 100: Áp suất thử nghiệm 15kgf/cm² và áp suất làm việc là 10kgf/cm²
• Với DN150: Áp suất thử nghiệm 10kgf/cm² và áp suất làm việc là 7kgf/cm²
• Với DN250: Áp suất thử nghiệm 5kgf/cm² và áp suất làm việc là 3kgf/cm²

ANH

Áp lực mở tối thiểu của dòng JB rất thấp, chỉ từ 0,05 đến 0,1kgf/cm², và áp lực đóng từ 0,2 đến 0,3kgf/cm² – phù hợp với hệ thống bơm áp lực thấp đến trung bình.

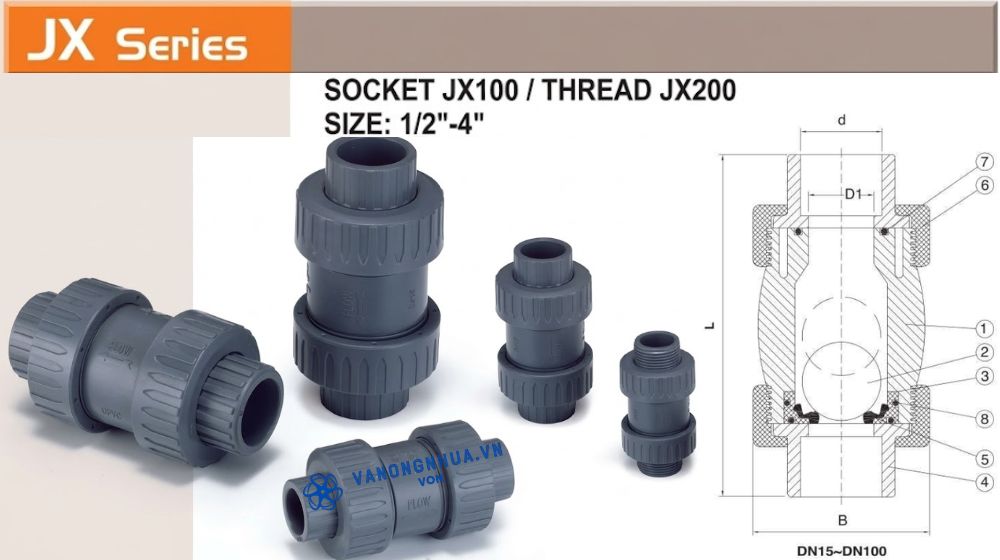

2.5 Van 1 chiều ShieYu kiểu bi rắc co JX Series

Khi cần bảo trì thường xuyên mà không muốn tháo toàn bộ đường ống, dòng JX của van 1 chiều ShieYu là lựa chọn thông minh nhờ thiết kế true union cho phép tháo lắp nhanh.

ANH

Dòng JX (socket JX100, ren JX200) kích thước từ 1/2 inch đến 4 inch, sử dụng vật liệu tương tự dòng JB.

Điểm khác biệt là đầu nối union (union nut) và end connector cho phép tháo van ra khỏi hệ thống chỉ trong vài phút mà không cần cắt ống.

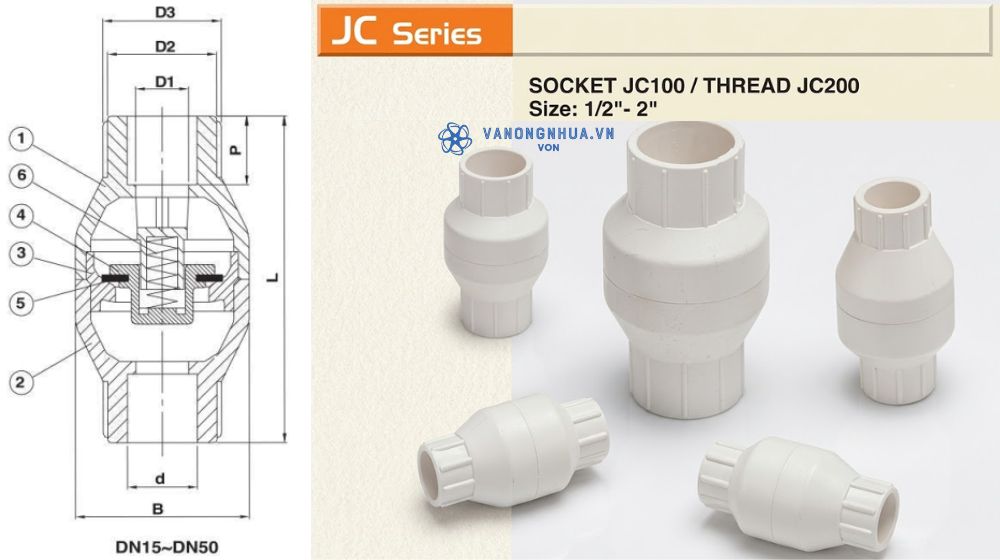

2.6 Van 1 chiều ShieYu lò xo nội tuyến JC series

Dòng JC là van 1 chiều có lò xo tích hợp bên trong (in-line spring check valve), kích thước nhỏ từ 1/2 inch đến 2 inch.

• Thân van làm từ UPVC
• Lò xo SUS304
• Gioăng EPDM

ANH

Áp suất thử nghiệm 225 PSI (15 kgf/cm²), áp suất làm việc 150 PSI (10 kgf/cm²). Đây là dòng phù hợp cho các hệ thống nhỏ gọn, không gian lắp đặt hạn chế như hệ thống định lượng hóa chất, bơm châm clo trong xử lý nước hồ bơi.

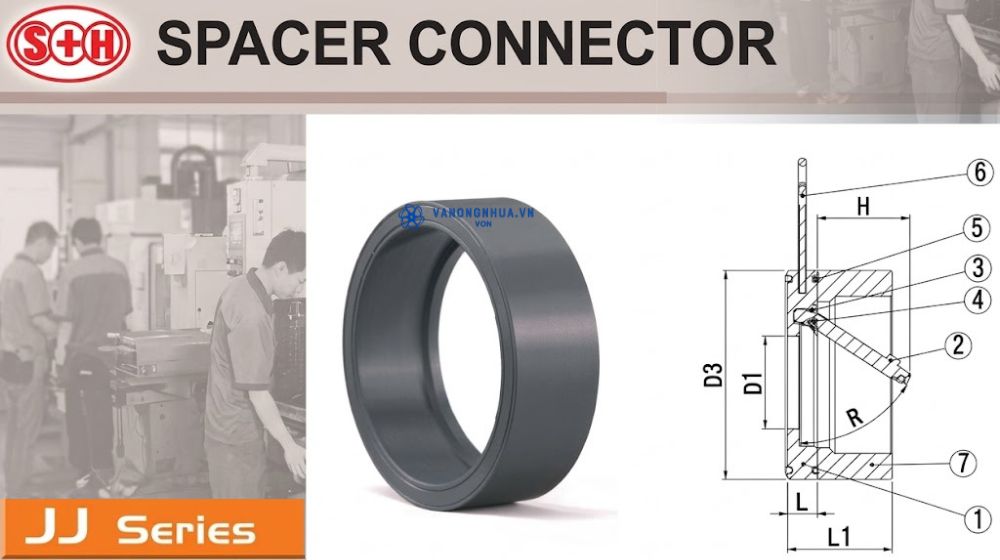

2.7 Spacer connector dùng kèm van 1 chiều nhựa ShieYu JJ series

Khi lắp van 1 chiều ShieYu kiểu wafer vào hệ thống đường ống hiện hữu, khoảng cách giữa hai mặt bích đôi khi không khớp chính xác. Dòng JJ spacer connector giải quyết vấn đề này một cách gọn gàng và tiết kiệm hơn nhiều so với việc cắt chỉnh lại đường ống.

ANH

Dòng JJ có kích thước từ DN40 đến DN300, chất liệu uPVC, cPVC, PP, PVDF. Đây là phụ kiện tôi thường khuyến nghị đặt kèm theo mỗi đơn hàng van 1 chiều wafer ShieYu để tránh phát sinh chi phí xử lý tại công trình.

3. Kinh nghiệm chọn van 1 chiều ShieYu đúng từ nhà phân phối

Sau nhiều năm cung cấp van 1 chiều nhựa ShieYu cho hàng trăm công trình lớn nhỏ, chúng tôi rút ra một số nguyên tắc chọn lựa giúp bạn tránh sai lầm:

3.1 Chiều lắp đặt quyết định kiểu van 1 chiều ShieYu

Đường ống nằm ngang – dùng dòng JW kiểu đĩa lật. Đường ống thẳng đứng – dùng dòng JB hoặc JX kiểu bi. Không hoán đổi hai kiểu này.

ANH

3.2 Môi trường làm việc quyết định chất liệu

• Nước sạch, nước thải thông thường: Dùng van làm từ nhựa uPVC là đủ và tiết kiệm chi phí nhất.
• Hóa chất ăn mòn:  Chọn vật liệu nhựa cPVC hoặc nhựa PVDF.
• Môi trường nhiệt độ cao kết hợp hóa chất: Bắt buộc chọn nhựa PVDF để an toàn nhất.

ANH

3.3 Áp lực hệ thống phải nằm trong giới hạn làm việc của van

Đây là thông số nhiều người bỏ qua. Van 1 chiều ShieYu có bảng thông số rõ ràng cho từng kích thước và tiêu chuẩn (JIS, ANSI, DIN) – hãy đối chiếu kỹ trước khi chốt đơn.

ANH

3.4 Tần suất bảo trì ảnh hưởng đến kiểu kết nối

Hệ thống cần bảo trì thường xuyên – ưu tiên dùng dòng JX true union.

Hệ thống lắp cố định lâu dài – dùng dòng JB socket hoặc mặt bích JB300.

4. Đừng để sai lầm nhỏ gây phiền toái lớn

Van 1 chiều nhựa ShieYu không phải là sản phẩm phức tạp, nhưng chọn sai dòng, sai chất liệu hoặc sai kích thước thì hệ quả rất tốn kém. Nhiều công trình phải dừng vận hành để thay van chỉ vì khâu lựa chọn ban đầu không được tư vấn đúng.

ANH

Nếu bạn đang cần chọn van 1 chiều ShieYu cho hệ thống của mình và chưa chắc chắn về thông số, hãy liên hệ trực tiếp với chúng tôi.

Chúng tôi sẵn sàng phân tích cụ thể theo sơ đồ hệ thống và điều kiện làm việc thực tế của bạn – để chọn đúng ngay từ đầu, không phải làm lại từ đầu.
