Van bướm nhựa PVC 315

Van bướm nhựa PVC 315 là một trong những loại van bướm nhựa tay quay phổ biến nhất trong các hệ thống đường ống công nghiệp và dân dụng quy mô lớn. Bài viết dưới đây sẽ cung cấp đầy đủ thông tin kỹ thuật, phương thức vận hành và ống lắp đặt van bướm PVC 315 phù hợp

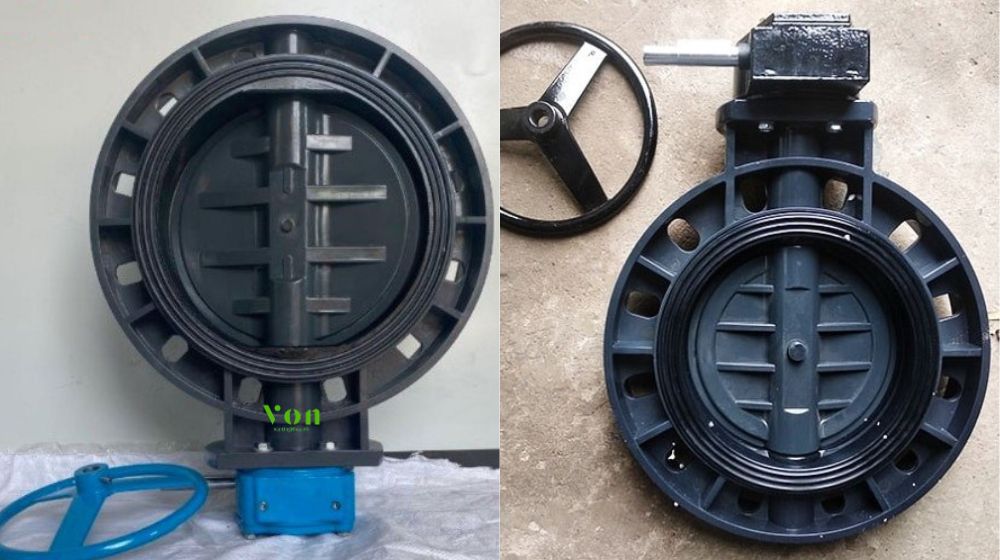

1. Van bướm nhựa PVC 315 là gì

Van bướm nhựa PVC 315 hay van bướm nhựa tay quay PVC 315 là một loại van nhựa được hiểu một cách đơn giản như sau:

• Chủng loại van: Van bướm
• Vật liệu thân: Nhựa PVC – tức là van bướm nhựa PVC
• Kiểu vận hành: Chủ yếu vận hành bằng tay quay
• Kích cỡ 315: Kích thước đường kính ngoài của ống nối với van

ANH

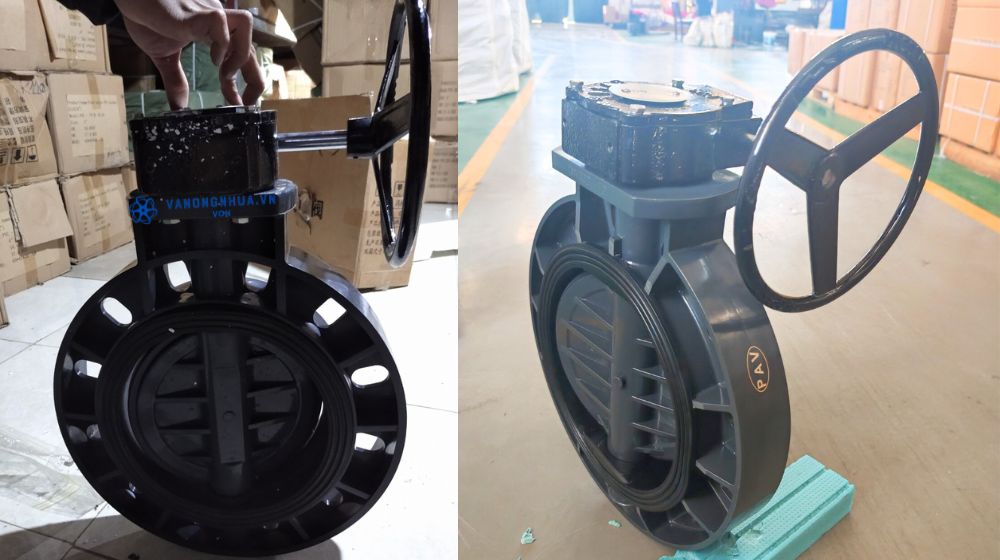

2. Van bướm nhựa tay quay PVC DN315

Với kích thước ống nhựa PVC chúng ta sẽ thấy có kích cỡ ống DN315, nhưng với kích thước ống thép thì không có kích cỡ DN315 mà chỉ có kích DN300, tương đương với 12″ và đây cũng là lý do mà van được gọi bằng nhiều tên goi khác nhau như dưới đây:

• Van bướm nhựa PVC 315
• Van bướm PVC 12 inch
• Van bướm PVC 315
• Van bướm nhựa tay quay PVC 315

ANH

Van bướm nhựa PVC 315 được điều khiển bằng tay quay vô lăng, tay quay giúp vận hành tốt trong các đường ống có lưu lượng dòng chảy lớn. Đây chính là lý do dạng tay quay được ưu tiên cho kích cỡ van bướm nhựa tay quay PVC 315 thay vì tay gạt

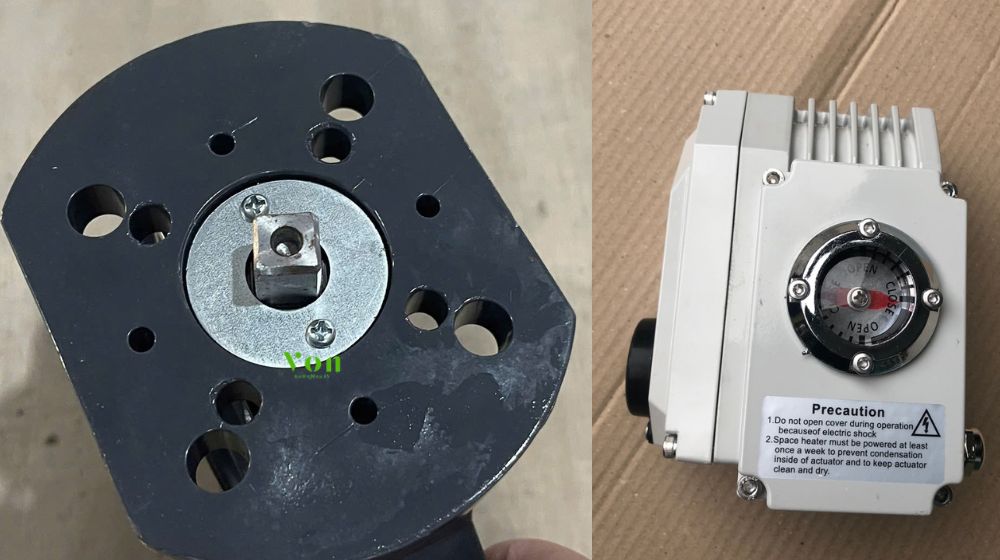

3. Van bướm PVC 12 inch điều khiển điện

Van bướm nhựa điều khiển điện PVC 315 là phiên bản nâng cấp tự động hóa của van bướm PVC 315, phù hợp với hệ thống cần vận hành từ xa và kiểm soát chính xác

• Hoạt động bằng motor điện, đóng/mở van tự động
• Sử dụng nguồn điện phổ biến: 24V, 220V, 380V
• Có 2 chế độ: On/off hoặc tuyến tính
• Phù hợp hệ thống tự động, SCADA/PLC, nước thải, hóa chất
• Nhược điểm: giá cao, hạn chế dùng trong môi trường dễ cháy nổ

ANH

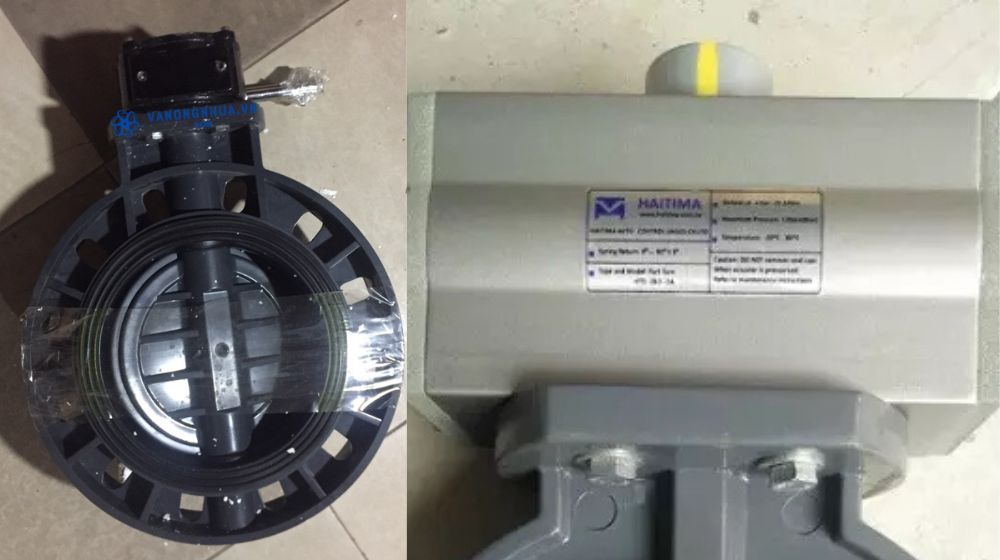

4. Van bướm PVC 12 inch khí nén

Van bướm nhựa điều khiển bằng khí nén kích cỡ DN315 làm từ nhựa PVC là lựa chọn an toàn cho môi trường đặc thù, thay thế hiệu quả cho điều khiển điện:

• Vận hành bằng khí nén, đóng/mở nhanh
• Có 2 dạng: Tác động đơn và tác động kép
• An toàn cho môi trường ẩm ướt, dễ cháy nổ
• Dễ tích hợp với van điện từ, hệ thống PLC
• Phù hợp hệ thống yêu cầu phản hồi nhanh, vận hành liên tục

ANH

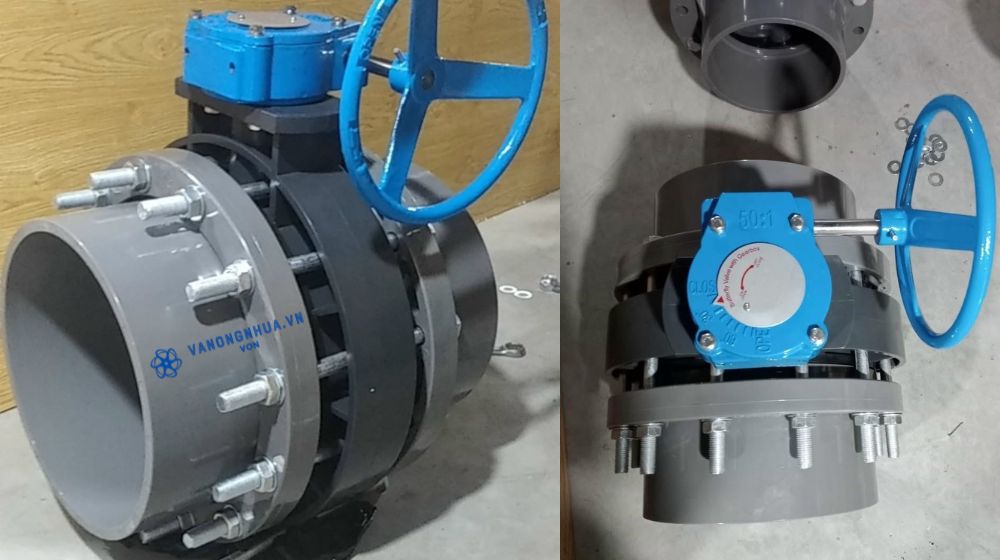

5. Van bướm nhựa PVC 315 lắp được với ống có đường kính ngoài bao nhiêu

Đây là câu hỏi mà nhiều người còn thắc mắc khi mua van bướm nhựa PVC 315. Điểm mấu chốt cần hiểu là: Van bướm PVC 315 được thiết kế kết nối thông qua mặt bích, do đó yếu tố quan trọng là đường kính ngoài của ống phải phù hợp với tiêu chuẩn mặt bích tương ứng

5.1 Ống nhựa uPVC lắp van bướm nhựa PVC 315

Đây là kết hợp phổ biến và tương thích nhất. Ống nhựa uPVC kích cỡ 315mm (D315, OD 315mm) có thể lắp trực tiếp với van bướm PVC 315 thông qua mặt bích nhựa PVC mà không cần phụ kiện chuyển đổi

ANH

5.2 Ống nhựa HDPE lắp van bướm nhựa PVC 315

Ống HDPE có thể kết nối với van bướm PVC DN315, tuy nhiên cần có bước trung gian vì ống HDPE thường không có mặt bích luồn bulong sẵn

• Ống HDPE DN315 có đường kính ngoài 315 mm, cần hàn nhiệt bích HDPE để tạo đầu kết nối
• Bích HDPE vừa đảm bảo độ kín, vừa đóng vai trò cố định khi lắp ghép
• Sử dụng thêm mặt bích rời bằng PVC, uPVC hoặc kim loại để liên kết với van
• Cần kiểm tra tiêu chuẩn mặt bích để đảm bảo đồng bộ và kín khít hệ thống

ANH

5.3 Ống kim loại lắp van bướm nhựa PVC 315

Van bướm nhựa PVC 315 hoàn toàn có thể lắp với ống kim loại (thép, gang, inox) thông qua mặt bích tiêu chuẩn, với một số lưu ý kỹ thuật quan trọng sau:

• Ống thép kích cỡ tương đương là DN300 (12 inch)
• Cần kiểm tra kỹ kích thước vòng tròn bu lông (bolt circle) để đảm bảo khớp với mặt bích của van bướm nhựa PVC 315
• Trong hệ thống ống thép dẫn hóa chất ăn mòn hoặc nước thải, van bướm PVC 315 được ưu tiên hơn van gang hoặc thép  vì khả năng chống ăn mòn tốt
• Nếu hệ thống ống kim loại hoạt động trên 90°C hoặc áp suất vượt PN16, nên cân nhắc thay thế bằng van kim loại

ANH

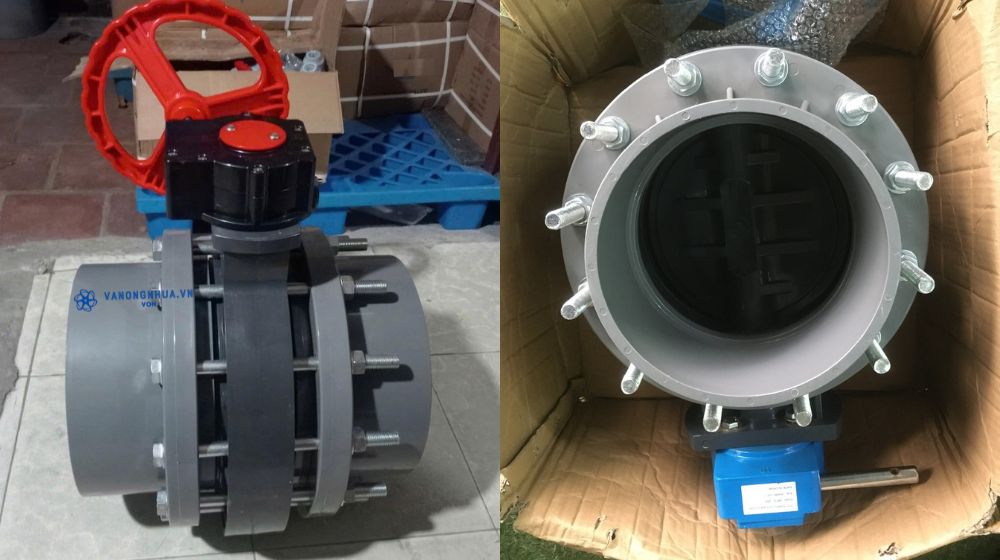

6. Kiểu kết nối của van bướm PVC 315

Kết nối của van bướm PVC 12 inch là yếu tố kỹ thuật then chốt khi lựa chọn và lắp đặt vào hệ thống đường ống. Kiểu kết nối phổ biến nhất là kẹp mặt bích kiểu Wafer (Wafer butterfly valve), tức là van được kẹp giữa hai mặt bích của đường ống bằng bu lông xuyên qua

ANH
