3 điều cần tránh về 5 dòng van bướm ShieYu – Tốt = chọn đúng

Với hơn một thập kỷ phân phối van bướm ShieYu – một trong những dòng van nhựa chất lượng cao mà chúng tôi phân phối như một sản phẩm chiến lược. Chúng tôi đã chứng kiến vô số công trình gặp sự cố đáng tiếc chỉ vì người mua chọn sai loại van bướm ngay từ đầu. Không phải vì thiếu tiền, mà vì thiếu thông tin.

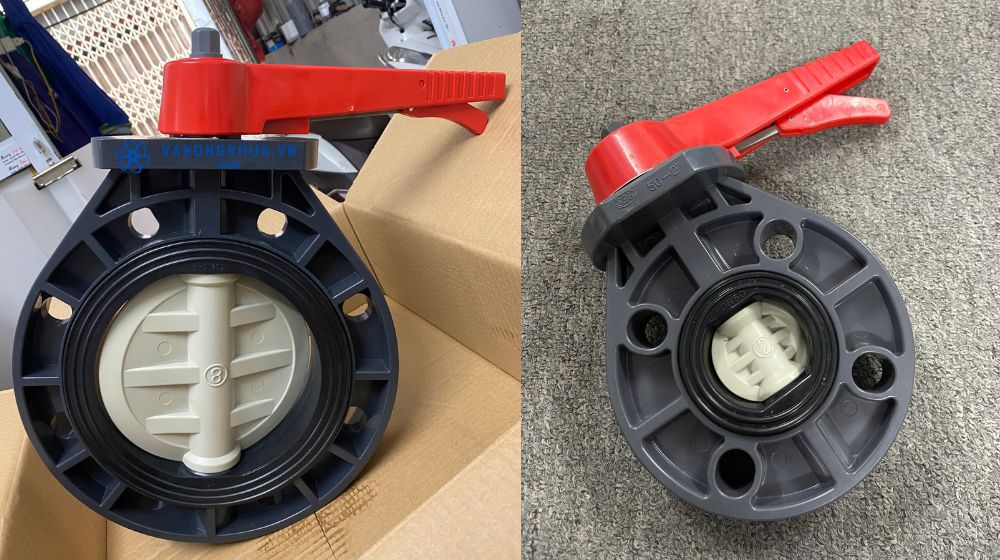

1. Van bướm ShieYu là gì và tại sao nên chọn

Trong suốt quá trình làm việc với nhiều nhãn hiệu van bướm nhựa khác nhau từ châu Âu, Đài Loan đến Trung Quốc, ShieYu là cái tên mà chúng tôi quyết định đặt làm sản phẩm chiến lược – không phải ngẫu nhiên mà vì hiệu suất thực tế đã chứng minh qua nhiều năm. Van bướm ShieYu do ShieYu Valve, một thương hiệu van công nghiệp đến từ Đài Loan, sản xuất với tiêu chuẩn kiểm soát chất lượng nghiêm ngặt, đáp ứng đầy đủ yêu cầu vận hành trong môi trường hóa chất, cấp nước và xử lý nước thải.

ANH

Van bướm nhựa ShieYu được sản xuất từ các vật liệu nhựa kỹ thuật cao như uPVC, PP, cPVC, PPG và PVDF – những vật liệu có khả năng chịu ăn mòn vượt trội so với van kim loại thông thường. Đây là lý do dòng van này phù hợp đặc biệt với các ứng dụng cần chống hóa chất, nước biển, axit và kiềm.

2. Các dòng van bướm nhựa ShieYu phổ biến

ShieYu phát triển nhiều series van bướm nhựa khác nhau, mỗi dòng phục vụ một nhóm ứng dụng cụ thể. Nếu bạn không nắm rõ sự khác biệt giữa các dòng này, rất dễ chọn nhầm – và đó là sai lầm chúng tôi thấy lặp đi lặp lại nhiều nhất trong thực tế. Dưới đây là phân tích chi tiết từng dòng van bướm ShieYu mà VON đang phân phối.

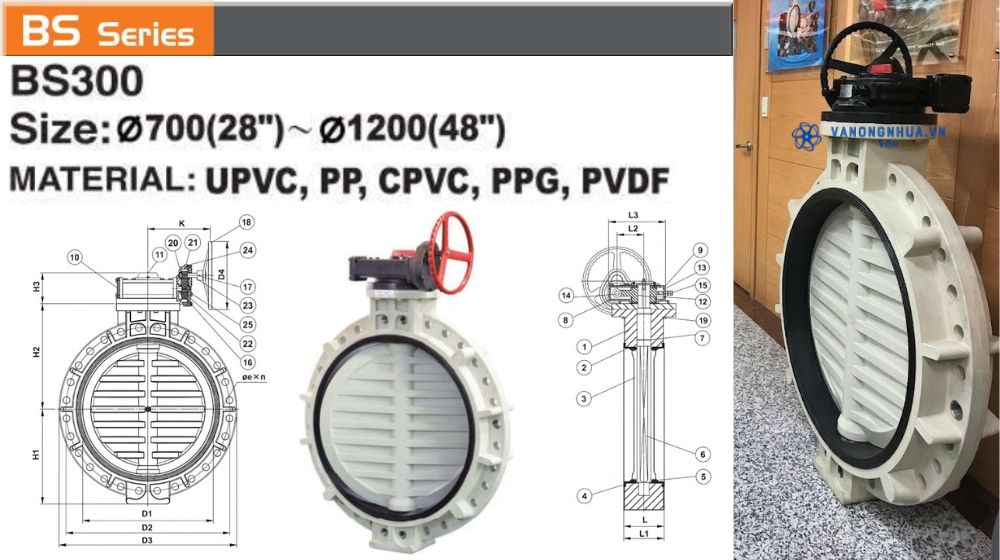

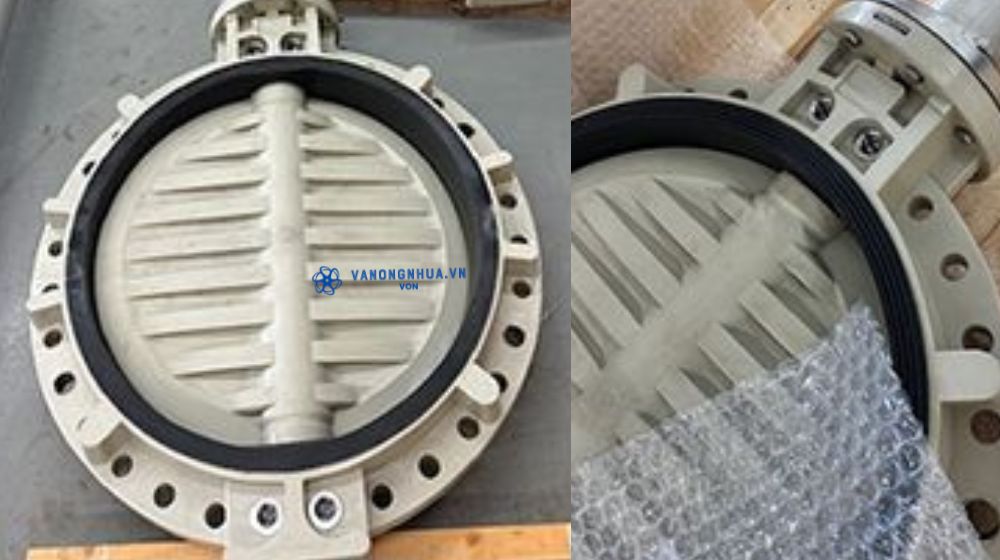

2.1 Van bướm ShieYu BS300 cỡ siêu lớn (DN700 đến DN1200)

Đây là dòng van bướm nhựa ShieYu được thiết kế cho những hệ thống ống lớn, nơi mà việc tìm được van nhựa thay thế van kim loại luôn là bài toán khó. BS300 giải quyết đúng vấn đề đó.

ANH

Dòng BS300 có kích thước từ Ø700 (28″) đến Ø1200 (48″), tương đương DN700 đến DN1200.

• Thân van được làm từ PP hoặc PPG
• Đĩa van làm từ UPVC, PP, CPVC, PPG hoặc PVDF.
• Gioăng van (seat) sử dụng EPDM, VITON, NBR hoặc HYPALON.
• Trục van (stem) dùng SUS410, SUS304 hoặc SUS316 – đây là điểm cộng lớn về độ bền cơ học.

ANH

Van bướm ShieYu BS300 được vận hành bằng nhiều cách khác nhau

• Bánh răng (gear operated)
• Xích kéo (chaining type)
• Thủy lực (hydraulic)
• Khí nén (pneumatic)

Áp suất làm việc đạt 3 kgf/cm² với đường kính DN700 ~ DN1000 và 2 kgf/cm² với DN1200.

Mô men vặn (torque) không áp lực nước của dòng các van cỡ lớn này lần ượt là

• DN700 là 4.480 Kgf.m
• DN800 là 5.850 Kgf.m
• DN900 là 7.400 Kgf.m
• DN1000 ~ DN1200 đều đạt 10.300 Kgf.m.

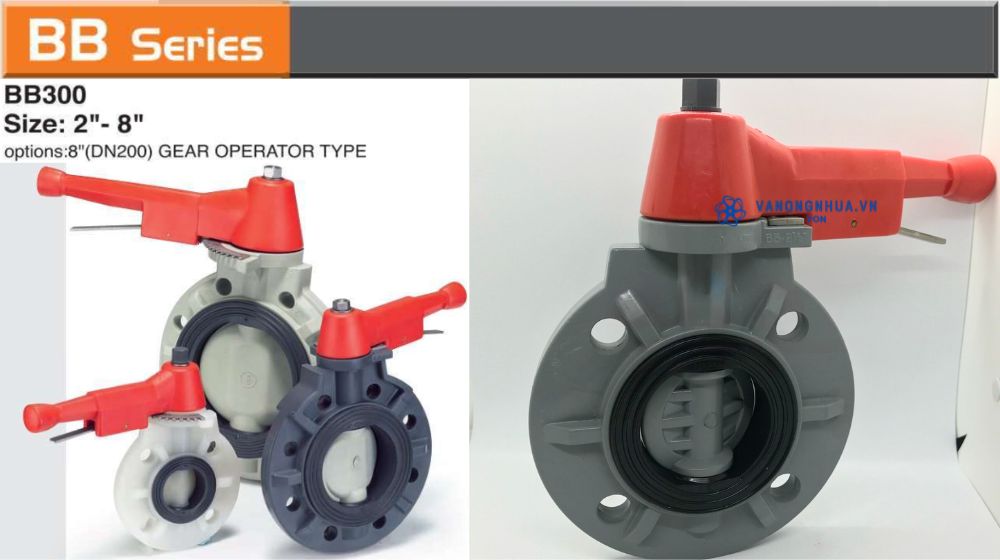

2.2 Dòng van bướm ShieYu BB300 tay gạt cỡ nhỏ (2″ đến 8″)

BB300 là dòng van bướm nhựa ShieYu được sử dụng phổ biến nhất trong các hệ thống công nghiệp nhỏ và vừa, nhờ kết cấu gọn nhẹ, thao tác tay gạt đơn giản và giá thành hợp lý.

ANH

BB300 có kích thước từ 2″ đến 8″ (với tùy chọn loại bánh răng cho 8″ – DN200)

• Thân van làm từ UPVC, PP, PVDF hoặc CPVC.
• Trục van dùng SUS410, SUS316 hoặc SUS304.
• Gioăng trục (stem o-ring) dùng EPDM hoặc VITON.
• Tay gạt làm từ ABS với lõi kim loại FC0208 đảm bảo độ bền.
• Lò xo và thanh chốt vị trí làm bằng SUS304.

Thân van hỗ trợ kết nối kiểu kẹp (wafer), phù hợp với hầu hết mặt bích theo tiêu chuẩn JIS, ANSI và DIN.

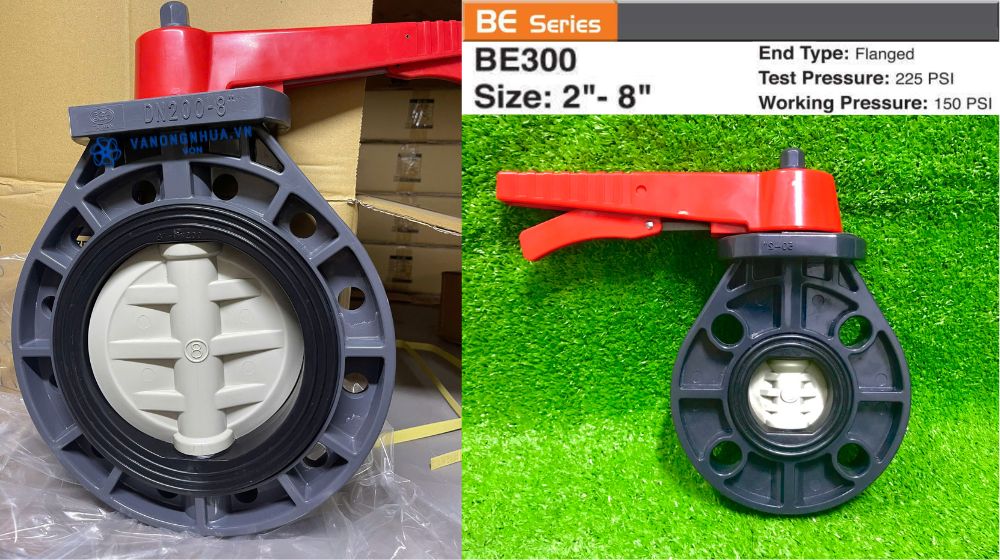

2.3 Van bướm ShieYu BE300 kiểu mặt bích toàn phần

Nếu hệ thống của bạn đòi hỏi kết nối mặt bích toàn phần và cần lắp actuator trực tiếp, BE300 là lựa chọn đúng đắn trong dòng van bướm nhựa ShieYu – không nên nhầm lẫn với BB300.

• BE300 có kiểu đầu nối flanged (mặt bích toàn phần)
• Áp suất thử nghiệm 225 PSI và áp suất làm việc 150 PSI
• Thân van và đĩa van sử dụng UPVC, PP, CPVC hoặc PVDF
• Trục van SUS 410 hoặc SUS 316

ANH

Dòng BE300 tích hợp pad lắp actuator trực tiếp (universal type) – đây là ưu điểm kỹ thuật quan trọng giúp tương thích với nhiều loại actuator điện hoặc khí nén khác nhau mà không cần bộ adapter trung gian.

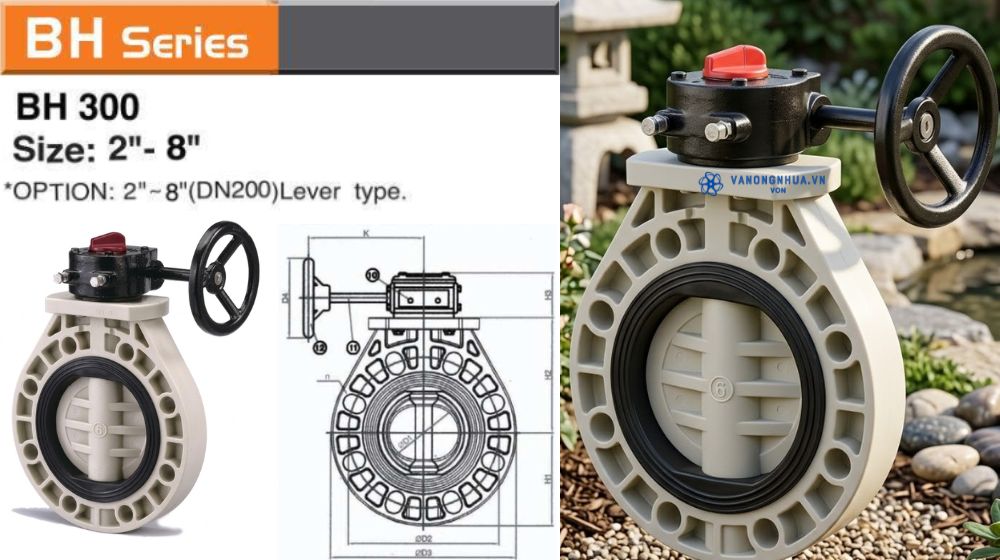

2.4 Van bướm ShieYu BH300 vô lăng cỡ nhỏ

BH300 là dòng van bướm nhựa ShieYu dành cho các vị trí cần vận hành bằng bánh răng tay quay, đặc biệt phù hợp với đường ống lớn hơn trong nhóm cỡ nhỏ và vừa, nơi cần lực vặn cao hơn tay gạt đơn thuần.

ANH

• BH300 có kích thước từ 2″ đến 8″ (tùy chọn lever type).
• Thân và đĩa van làm từ UPVC, CPVC, PP hoặc PVDF.
• Hộp bánh răng (gear box) và nắp hộp dùng FC200.
• Bánh răng trục vít (worm gear) dùng FCD450
• Vòng bi (bearing) dùng SMCM220/420/810.
• Trục vít (worm shaft) dùng S45C.
• Tay quay (hand wheel) làm bằng WCB đúc.
• Ốc siết dùng SUS304 và SCM3.

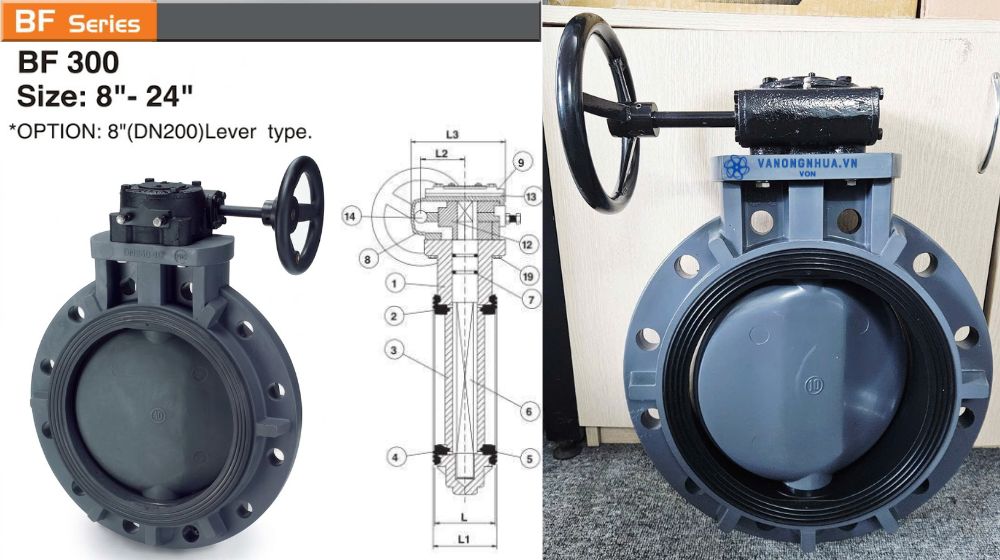

2.5 Van bướm ShieYu BF300 vô lăn cỡ trung và lớn

BF300 là dòng van bướm nhựa ShieYu mà tôi thường xuyên tư vấn cho các công trình xử lý nước, hóa chất và nuôi trồng thủy sản cỡ vừa và lớn, nơi đường ống từ 8″ trở lên chiếm ưu thế.

• BF300 có kích thước từ 8″ đến 24″, tùy chọn lever type cho 8″ (DN200).
• Thân và đĩa van làm từ UPVC, PP, CPVC, PPG hoặc PVDF.
• Gioăng van sử dụng EPDM, VITON, NBR hoặc HYPALON.
• Trục van dùng SUS410, SUS304 hoặc SUS316.
• Hộp bánh răng dùng FC25. Bánh tay quay dùng FCD45.

ANH

Áp suất làm việc theo JIS đạt 10kgf/cm² với DN200 ~ DN250 và giảm dần theo đường kính. Mô men vặn của dòng van này theo kích cỡ van như dưới đây

• 8″ là 10 Kgf.m
• 10″ là 17 Kgf.m
• 12″ là 27 Kgf.m
• 14″ là 37 Kgf.m
• 24″ lên đến 76 Kgf.m.

3. Chọn van bướm nhựa ShieYu đúng cho hệ thống của bạn

Sau nhiều năm tư vấn và phân phối van bướm ShieYu, chúng tôi nhận thấy phần lớn sai lầm của người mua đều xuất phát từ việc chỉ quan tâm đến giá mà bỏ qua ba yếu tố kỹ thuật cốt lõi quyết định tuổi thọ và hiệu suất của van trong hệ thống thực tế. VON khuyên người sử dụng đọc kỹ phần này trước khi đưa ra quyết định mua hàng.

3.1 Chọn vật liệu thân van và đĩa van phù hợp với môi chất

Đây là yếu tố đầu tiên và quan trọng nhất khi lựa chọn van bướm nhựa ShieYu, vì chọn sai vật liệu dẫn đến hỏng van chỉ sau vài tháng sử dụng – dù van còn mới hoàn toàn.

• Nhựa uPVC phù hợp với nước sạch, nước thải, axit loãng và các dung dịch trung tính
• Nhựa PP (polypropylene) chịu được axit đặc, kiềm và nhiều loại hóa chất hữu cơ ở nhiệt độ cao hơn UPVC
• Nhựa cPVC chịu nhiệt tốt hơn UPVC, thích hợp với nước nóng và hóa chất có nhiệt độ lên đến 90°C.
• Nhựa PVDF là lựa chọn cao cấp nhất, chịu được hầu hết hóa chất mạnh kể cả axit floric – tuy nhiên giá thành cao hơn đáng kể.
• Gioăng EPDM dùng cho nước và hơi nước
• Gioăng VITON dùng cho hóa chất và dầu
• Gioằng HYPALON cho môi trường oxy hóa mạnh.

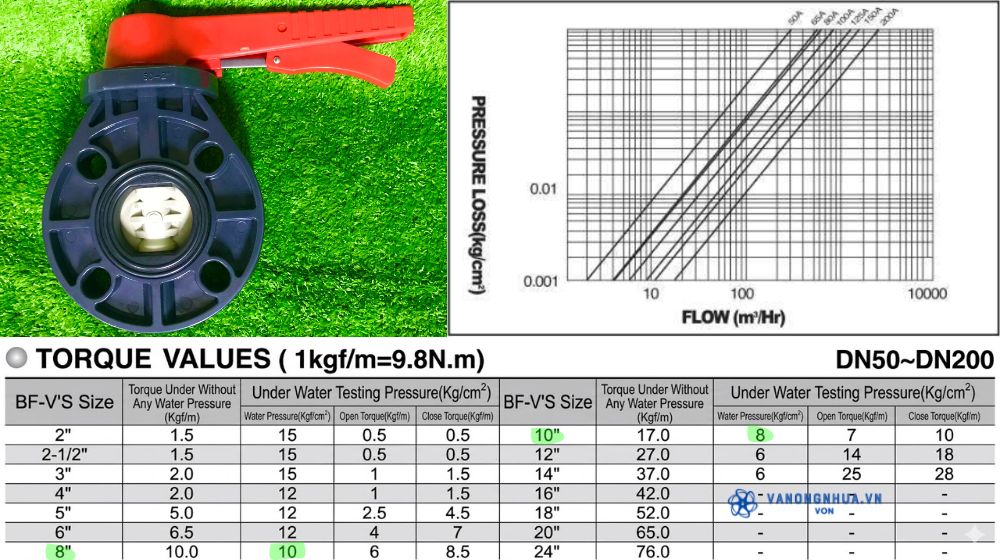

3.2 Xác định đúng áp suất làm việc và áp suất thử nghiệm

Nhiều kỹ sư bỏ qua việc kiểm tra áp suất thử nghiệm (test pressure) khi chọn van bướm ShieYu và chỉ nhìn vào áp suất làm việc. Đây là nguyên nhân gốc rễ dẫn đến rò rỉ hoặc nứt thân van khi thử thủy lực hệ thống.

• Với dòng BB300 và BE300, áp suất làm việc đạt 150 PSI (tương đương 10 kgf/cm²) theo tiêu chuẩn ANSI
• Với BF300, áp suất làm việc thay đổi theo đường kính
  • DN200 ~ DN250 đạt 10 kgf/cm²
  • DN300 đạt 8 kgf/cm²
  • DN350 đạt 7 kgf/cm²
  • 5 kgf/cm² với DN450 ~ DN600

ANH

Áp suất thử nghiệm (test pressure) luôn cao hơn áp suất làm việc – thông thường gấp 1,5 lần. Đây là thông số bạn phải đối chiếu với yêu cầu thử áp của hệ thống trước khi đặt hàng.

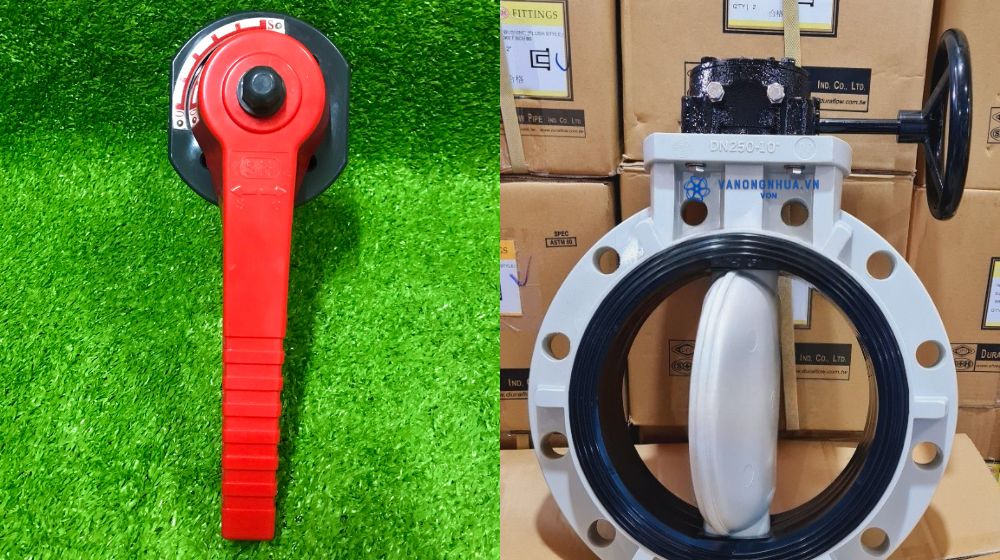

3.3 Chọn kiểu truyền động phù hợp với điều kiện vận hành

Van bướm ShieYu cung cấp đa dạng kiểu truyền động – mỗi kiểu phù hợp với một điều kiện vận hành khác nhau, việc chọn sai gây bất tiện vận hành hoặc không thể tự động hóa hệ thống sau này.

• Van bướm nhựa tay gạt (lever handle) dùng cho van cỡ nhỏ (2″ ~ 8″), thao tác nhanh, phù hợp nơi cần đóng mở thường xuyên và có người trực tiếp vận hành.
• Van bướm nhựa tay quay (gear operated) dùng cho van cỡ lớn hơn, giảm lực vặn cần thiết, phù hợp với các vị trí ít thao tác.
• Van bướm nhựa điều khiển bằng khí nén (pneumatic) và van bướm nhựa điều khiển bằng điện, được dùng cho hệ thống tự động hóa – BS300 hỗ trợ cả hai kiểu này.

ANH

Trước khi đặt hàng van bướm nhựa ShieYu, bạn phải xác định rõ hệ thống vận hành thủ công hay tự động, tần suất đóng mở và mô men cần thiết dựa trên bảng torque values trong catalogue.

4. Van bướm ShieYu đáp ứng tiêu chuẩn quốc tế nào?

Một trong những câu hỏi chúng tôi nhận được thường xuyên nhất từ các kỹ sư và nhà thiết kế là liệu van bướm nhựa ShieYu có đáp ứng tiêu chuẩn kết nối quốc tế hay không? Đặc biệt khi dự án yêu cầu tương thích với hệ thống đường ống theo tiêu chuẩn JIS, ANSI hoặc DIN.

ANH

Van bướm ShieYu cung cấp đầy đủ bảng kích thước (dimensions table) theo ba tiêu chuẩn quốc tế:

• JIS (Nhật Bản)
• ANSI (Mỹ)
• DIN (châu Âu)

Dung sai chiều dài mặt bích tuân theo EN558-1:1995. Kích thước tiêu chuẩn dựa trên vật liệu PVC hoặc PP tùy từng dòng.

Tham số L trong bảng kích thước là chiều dài lắp đặt khuyến nghị trên đường ống thực tế – đây là thông số quan trọng bạn phải đối chiếu với khoảng cách giữa hai mặt bích trong hệ thống trước khi đặt hàng, đặc biệt với dòng BS300 siêu lớn.

5. Lời khuyên từ nhà phân phối có kinh nghiệm

Sau nhiều năm đồng hành cùng hàng trăm dự án công nghiệp, xử lý nước và nuôi trồng thủy sản trên khắp Việt Nam, VON rút ra một số bài học thực tế mà tôi muốn chia sẻ thẳng thắn với bạn – để bạn không mắc phải những sai lầm tốn kém mà các khách hàng trước đã trải qua.

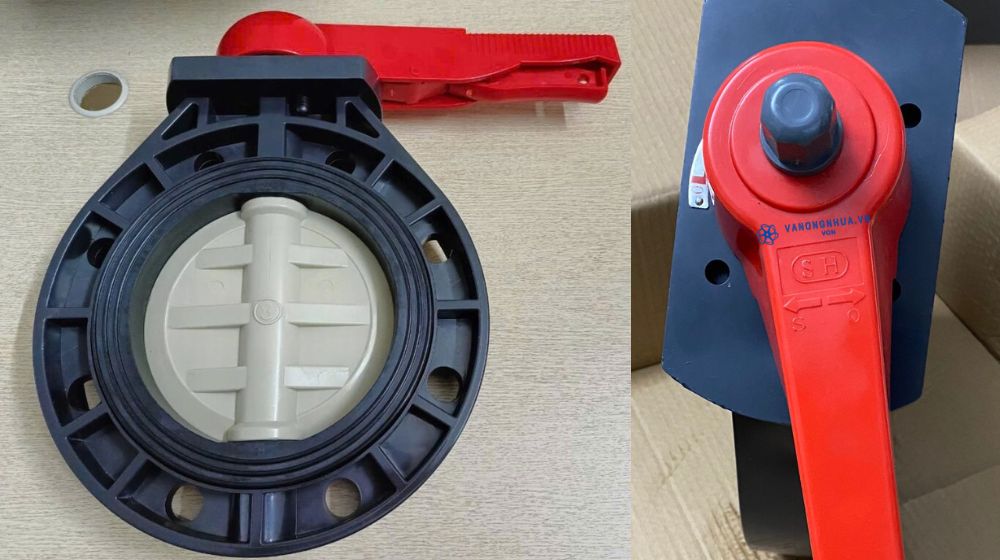

5.1 Sai lầm khi chọn van bướm ShieYu chỉ dựa vào giá

Chọn van bướm nhựa dựa trên giá, bỏ qua vật liệu gioăng. Đây là lỗi phổ biến nhất.

ANH

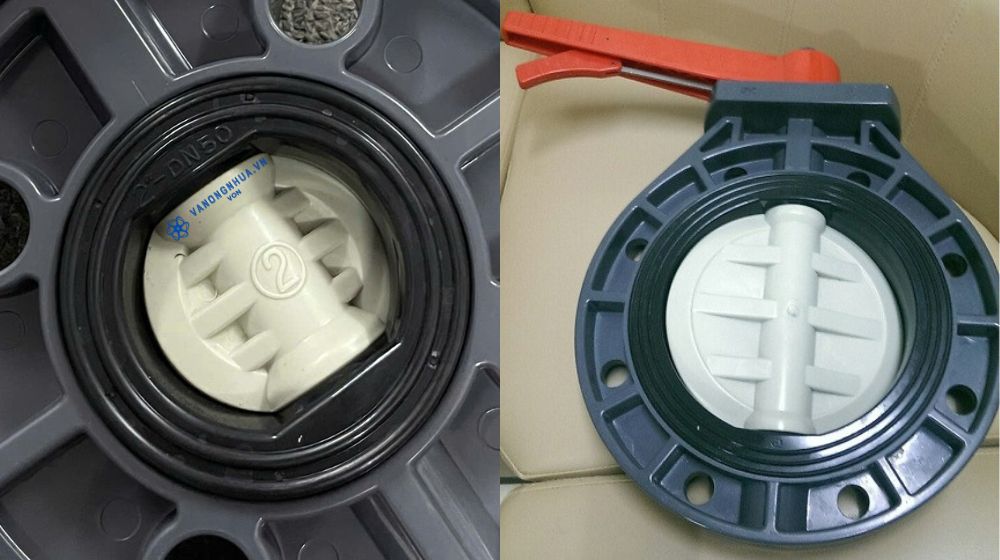

Gioăng EPDM giá rẻ hơn VITON, nhưng EPDM bị phồng và hỏng nhanh khi tiếp xúc với dầu hoặc dung môi hữu cơ. Chọn sai gioăng dẫn đến rò rỉ van chỉ sau vài tháng.

ANH

5.2 Sai lầm khi chọn kiểu vận hành mà bỏ qua mô men

Không kiểm tra mô men (torque) cần thiết trước khi chọn kiểu truyền động. Với van DN400 trở lên, mô men vặn rất lớn – ví dụ BF300 ở 16″ cần 42 Kgf.m, ở 24″ cần 76 Kgf.m.

ANH

Nếu chọn tay gạt thay vì bánh răng, người vận hành không thể mở van khi có áp suất nước.

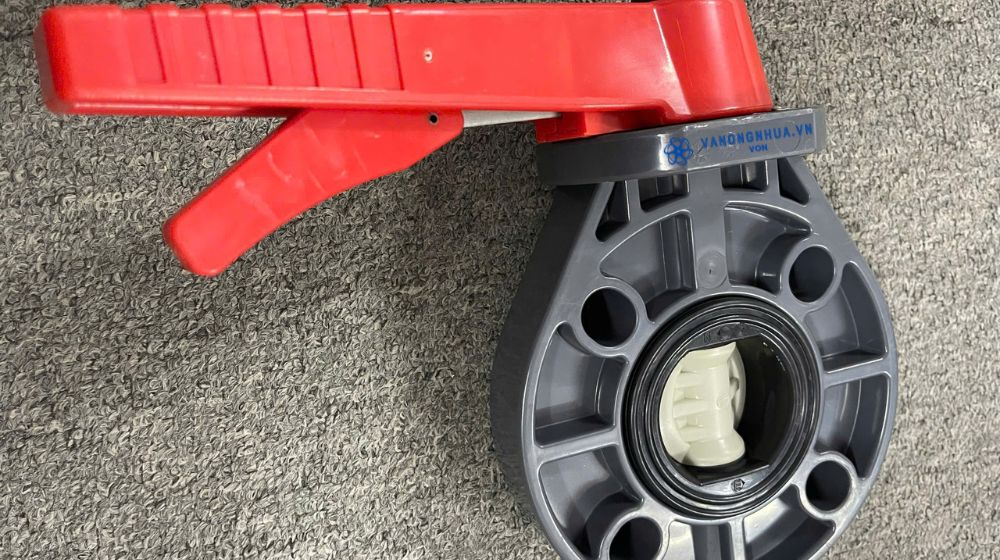

5.3 Sai lầm khi không kiểm tra khoảng cách 2 mặt bích

Lắp van bướm ShieYu kiểu wafer (BB300) vào hệ thống không có đủ khoảng trống giữa hai mặt bích. Hãy đo kỹ khoảng cách lắp đặt và đối chiếu với giá trị L và L1 trong bảng kích thước trước khi mua.

ANH

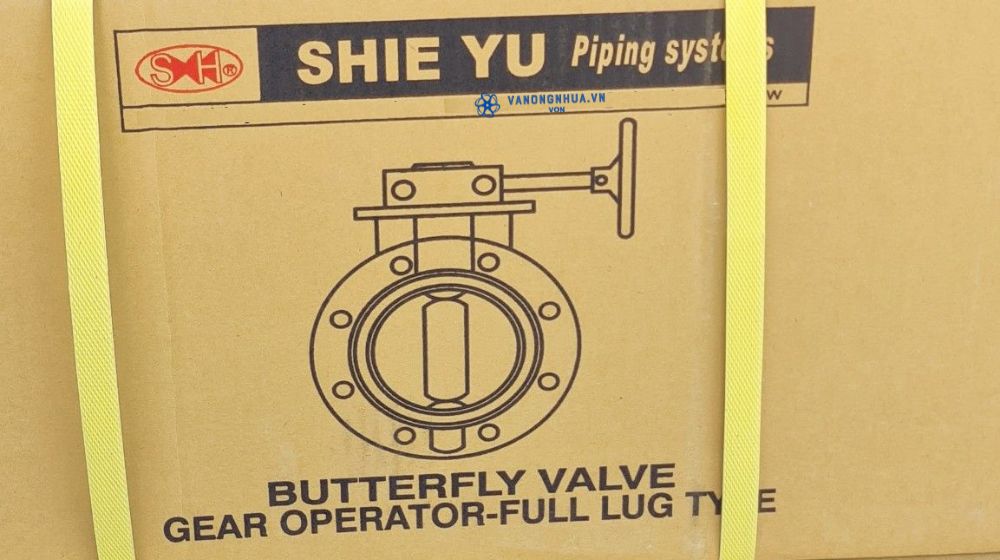

6. Chọn nhà phân phối Van Ống Nhựa có chuyên môn

Nếu bạn đang băn khoăn chưa biết nên chọn dòng van bướm nhựa ShieYu nào trong các series BB300, BE300, BH300, BF300 hay BS300 hãy liên hệ trực tiếp với chúng tôi.

ANH

Chúng tôi sẵn sàng tư vấn miễn phí dựa trên thông số kỹ thuật hệ thống của bạn: đường kính ống, môi chất, áp suất làm việc, nhiệt độ và kiểu truyền động. Một cuộc trao đổi ngắn tiết kiệm cho bạn nhiều chi phí và phiền toái về sau.

• Van bướm ShieYu không phải là sản phẩm rẻ nhất trên thị trường, nhưng đây là dòng van bướm nhựa mà chúng tôi tự tin đứng ra bảo lãnh về chất lượng sau nhiều năm thực tế phân phối.
• Chọn đúng van bướm ShieYu từ đầu là quyết định đầu tư thông minh cho hệ thống của bạn – tiết kiệm chi phí bảo trì, giảm rủi ro sự cố và kéo dài tuổi thọ toàn bộ hệ thống đường ống.
