2 dòng van điện Shieyu – 4 ưu điểm cốt lõi – cần chọn 4 đúng

Với các nhà máy không có hệ thống khí nén trung tâm hoặc muốn đơn giản hóa việc lắp đặt và vận hành, van điều khiển bằng điện ShieYu luôn là lựa chọn tôi đặt lên hàng đầu. Chỉ cần có nguồn điện là vận hành được ngay – không cần máy nén khí, không cần hệ thống đường ống khí phụ trợ. ShieYu cung cấp hai dòng van nhựa điều khiển bằng điện hoàn chỉnh: dòng CJ cho van bi và dòng BP cho van bướm.

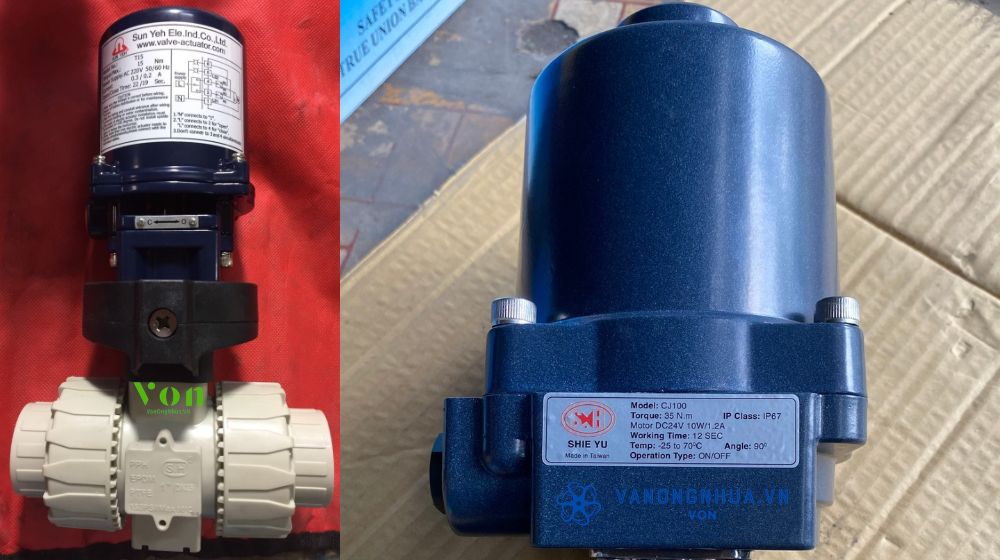

1. Tại sao nên chọn van điều khiển bằng điện ShieYu

Nhiều nhà máy đầu tư van khí nén rồi mới nhận ra rằng chi phí lắp đặt và vận hành hệ thống khí nén phụ trợ còn lớn hơn cả tiền mua van. Van nhựa điều khiển bằng điện ShieYu giải quyết bài toán này triệt để: Chúng ta chỉ cần kéo dây điện đến vị trí van là xong, không cần thêm bất kỳ hạ tầng nào khác. Với các dự án tự động hóa quy mô vừa và lớn, đây là lợi thế chi phí thực sự đáng kể khi tính toàn bộ vòng đời dự án.

Van điều khiển bằng điện ShieYu mang lại ba lợi thế vận hành mà tôi quan sát thấy rõ nhất qua thực tế phân phối.

• Thứ nhất, tiết kiệm năng lượng: Actuator điện ShieYu thiết kế với tỷ lệ công suất nhỏ nhưng moment xoắn lớn và quan trọng hơn là motor tự động ngắt điện khi van đã đạt vị trí đóng hoặc mở hoàn toàn, không tiêu thụ điện trong trạng thái dừng.
• Thứ hai, chống nước hoàn toàn (waterproof): Bảo vệ actuator trong môi trường ẩm ướt, hơi hóa chất và vệ sinh công nghiệp thường xuyên. Nhiều actuator thương hiệu rẻ tiền hỏng chỉ sau một mùa mưa vì không đạt tiêu chuẩn chống nước, khiến cho chi phí thay thế cao hơn nhiều so với đầu tư đúng ngay từ đầu.
• Thứ ba, tùy chọn vận hành thủ công tích hợp sẵn – khi mất điện hoặc cần can thiệp khẩn cấp, kỹ thuật viên vận hành tay trực tiếp mà không cần tháo actuator ra khỏi van.

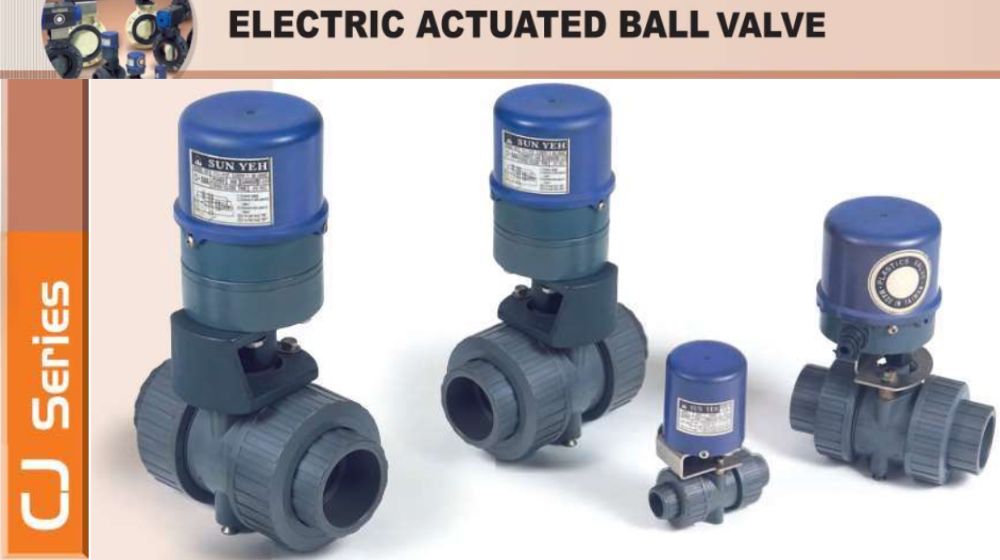

2. Van bi điều khiển bằng điện ShieYu dòng CJ

Dòng CJ là dòng van bi nhựa điều khiển bằng điện chủ lực của hãng, được chúng tôi – đơn vị phân phối Van Ống Nhựa nhiều nhất cho các dự án tự động hóa đường ống công nghiệp.

Cấu trúc True Union với rắc co hai đầu giúp tháo lắp bảo trì dễ dàng mà không cần cắt đường ống – ưu điểm này cực kỳ quan trọng trong môi trường sản xuất liên tục khi cần thay thế hoặc bảo dưỡng van mà không dừng toàn bộ dây chuyền.

Actuator điện thương hiệu Sun Yeh – cùng xuất xứ Đài Loan với ShieYu – tích hợp trực tiếp lên thân van qua mounting bracket SUS304 và coupling SUS304, tạo thành cụm van điện hoàn chỉnh, đồng bộ và đáng tin cậy.

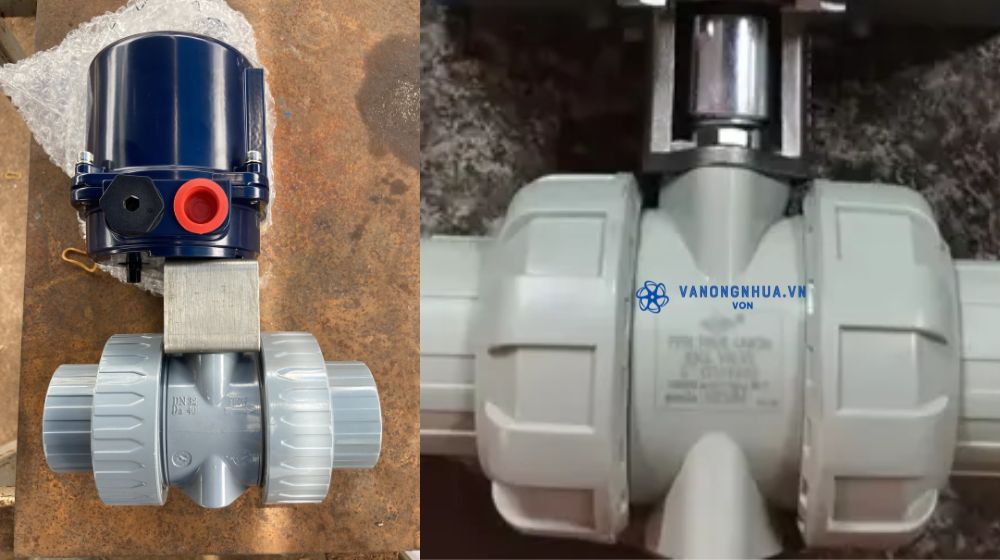

2.1 Vật liệu cấu tạo và thông số van bi điện ShieYu

Van nhựa điều khiển bằng điện ShieYu dòng CJ có đầy đủ lựa chọn vật liệu cho mọi môi trường hóa chất và nhiệt độ khác nhau. Đây là điều chúng tôi đánh giá cao nhất ở dòng này.

• Thân van (body), bi (ball), stem, end connector, union nut và flange đều có sẵn trong bốn loại vật liệu: uPVC, PP, cPVC và PVDF. Giúp cho việc chọn theo yêu cầu kháng hóa chất thực tế của hệ thống.
• Seat bằng PTFE đảm bảo độ kín tốt và trơ với hầu hết hóa chất công nghiệp.
• O-ring gồm hai loại: Stem O-ring và seat carrier O-ring đều bằng EPDM hoặc VITON tùy theo yêu cầu môi trường.
• Brass inserts được tích hợp tại các điểm bắt vít của actuator,  chi tiết quan trọng này ngăn thân nhựa bị nứt do lực siết khi lắp actuator, đảm bảo độ bền kết nối lâu dài
  • 4 điểm cho kích thước DN15 ~ DN50
  • 8 điểm cho kích thước DN65 ~ DN100)
• Kích thước từ DN15 (1/2″) đến DN100 (4″).
• Áp suất thử nghiệm và áp suất làm việc của thân van
  • Kích thước DN15 ~ DN65 có áp suất thử nghiệm 22,5 kgf/cm², áp suất làm việc 15 kgf/cm²
  • Kích thước DN80 và DN100 có áp suất thử nghiệm 15kgf/cm² và làm việc 10kgf/cm²

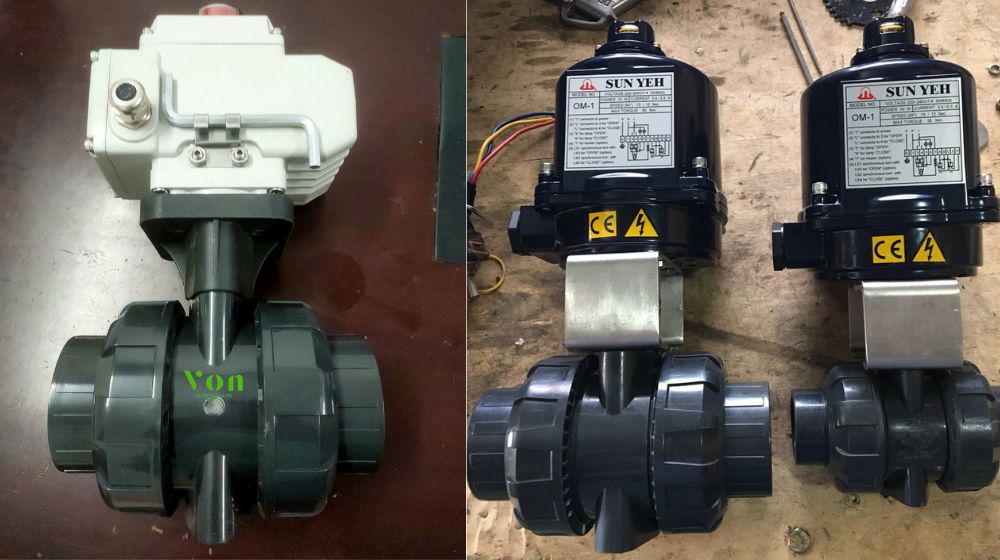

2.2 Nguồn điện và tiêu chuẩn kết nối dòng CJ

Tính linh hoạt về nguồn điện và tiêu chuẩn kết nối là lý do dòng CJ phù hợp với hầu hết các hệ thống điện và đường ống công nghiệp hiện có tại Việt Nam.

• Van điều khiển bằng điện ShieYu dòng CJ hỗ trợ hai tùy chọn nguồn điện là đơn pha và 3 pha với các dải điện áp công nghiệp phổ biến.
  • AC đơn pha 100V hoặc 220V
  • AC ba pha 220V/380V/160V
• Tùy chọn vận hành thủ công (manual operation option) tích hợp sẵn trong actuator, không cần mua thêm phụ kiện.
• Về tiêu chuẩn kết nối đường ống: dòng CJ hỗ trợ đầy đủ JIS (Nhật Bản), ANSI (Mỹ) và DIN (Đức) – giúp tích hợp dễ dàng vào bất kỳ hệ thống đường ống nào đang vận hành tại nhà máy mà không cần adapter chuyển đổi.
• Ba kiểu kết nối:
  • CJ100 socket (rắc co)
  • CJ200 thread (ren)
  • CJ300 flanged (lắp bích)

Khuyến nghị:

Người dùng nên xác định rõ tiêu chuẩn đường ống và kiểu kết nối trước khi đặt hàng – đây là bước mà nhiều người bỏ qua và phải đặt lại hàng, gây chậm tiến độ dự án.

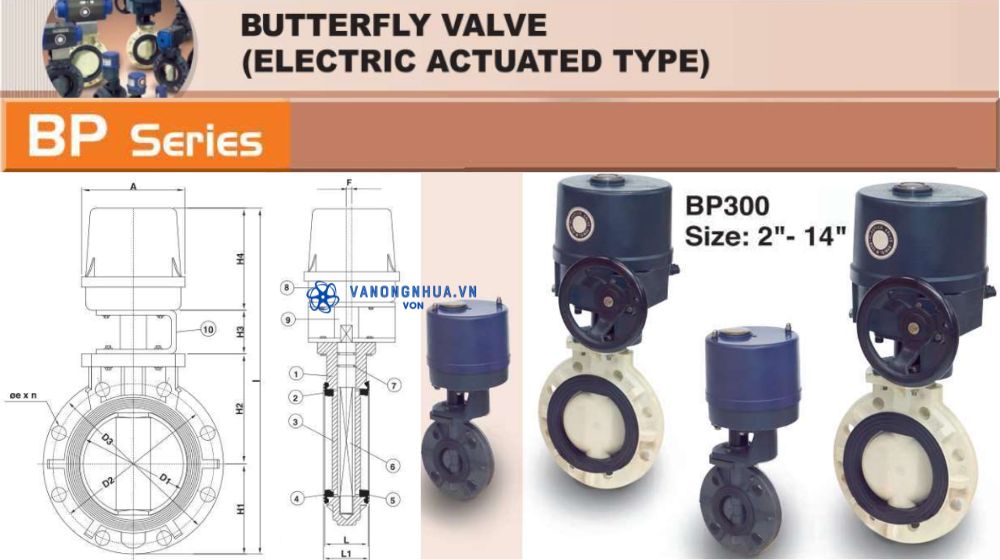

3. Van bướm điều khiển bằng điện ShieYu BP series

Dòng BP là dòng van bướm nhựa điều khiển bằng điện, một giải pháp tự động hóa lý tưởng cho đường ống kích thước lớn từ DN50 ~ DN350 mà không cần hệ thống khí nén. Trong thực tế phân phối, dòng BP đặc biệt phù hợp cho các trạm xử lý nước, hệ thống phân phối hóa chất quy mô lớn và các nhà máy cần điều khiển từ xa qua SCADA hoặc PLC.

Van nhựa điều khiển bằng điện ShieYu dòng BP mang lại đủ cả hai tính năng:

• Điều tiết lưu lượng linh hoạt của van bướm
• Sự tiện lợi điều khiển từ xa của actuator điện – tất cả trong một giải pháp không phụ thuộc vào hạ tầng khí nén.

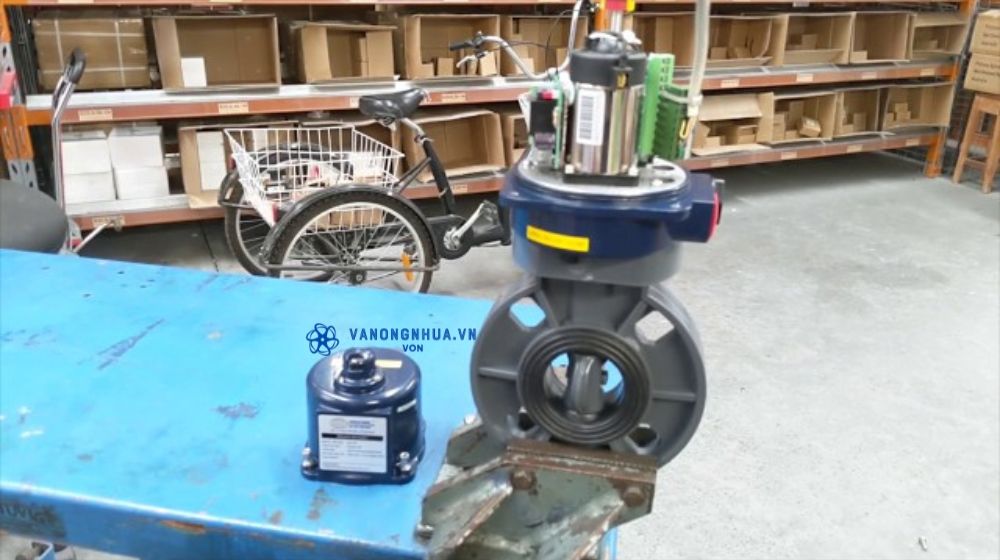

3.1 Vật liệu cấu tạo và thông số kỹ thuật dòng BP

Van nhựa điều khiển bằng điện ShieYu dòng BP phủ rộng về kích thước và vật liệu, đáp ứng đa dạng môi trường từ nước sạch đến hóa chất ăn mòn nặng trong các ứng dụng công nghiệp quy mô lớn.

• Thân van và đĩa van (disc) của dòng BP có các lựa chọn vật liệu: UPVC, PP, PVDF, CPVC và PPG.
• Seat có bốn lựa chọn theo môi chất sử dụng
  • EPDM cho nước và hóa chất thông thường » EPDM là gì
  • VITON cho dầu và dung môi hữu cơ » VITON là gì
  • NBR cho ứng dụng dầu mỡ » NBR là gì
  • HYPALON cho clo cùng các chất oxy hóa.
• Stem bằng SUS410/304/316 tùy mức độ yêu cầu kháng ăn mòn.
• Kích thước từ DN50 (2″) đến DN350 (14″) với áp suất thử và áp suất làm việc khác nhau
• Với DN50 ~ DN250, áp suất thử nghiệm thân van 15kgf/cm², seat 12kgf/cm²  và áp suất làm việc 10kgf/cm²
• Với DN300 và DN350,áp suất thử nghiệm thân van 10.5kgf/cm², seat 8.0kgf/cm²  và áp suất làm việc 7.0kgf/cm²

Tiêu chuẩn kết nối hỗ trợ đầy đủ JIS, ANSI và DIN. Actuator điện hoạt động ở điện áp 110V/220V đơn pha và 380V/440V ba pha.

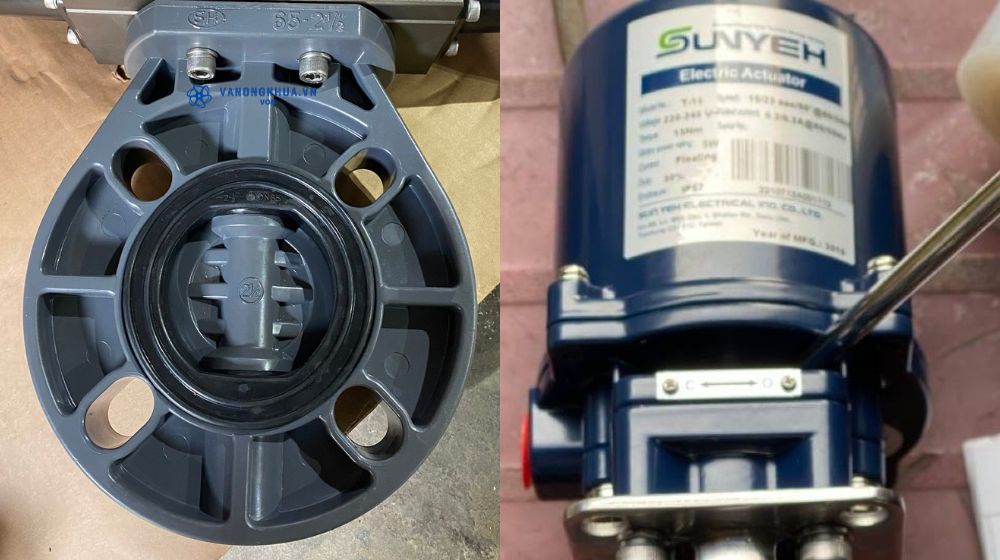

3.3 Bốn tính năng bảo vệ của actuator điện dòng BP

Đây là phần kỹ thuật cần phân tích chi tiết khi tư vấn về van nhựa điều khiển bằng điện ShieYu dòng BP, vì chính những tính năng này quyết định tuổi thọ và độ tin cậy của actuator trong môi trường công nghiệp.

• Công suất thấp – moment xoắn lớn (Low HP, Big Torque). Actuator được thiết kế tối ưu hóa tỷ lệ moment/công suất, giúp tiết kiệm điện năng đáng kể trong vận hành dài hạn.
• Tự động ngắt khi đạt góc kiểm soát. Khi van mở hoặc đóng hoàn toàn, actuator tự cắt điện – không tiêu thụ điện khi van đã ở trạng thái dừng. Đây là tính năng tiết kiệm năng lượng thực sự quan trọng cho các hệ thống có hàng chục hoặc hàng trăm van vận hành liên tục.
• Motor được trang bị van bảo vệ nhiệt (thermal protection switching valve). Khi motor bị kẹt tải hoặc quá nhiệt, hệ thống tự ngắt trước khi motor bị cháy – bảo vệ thiết bị và tránh sự cố dừng dây chuyền đột ngột.
• Tùy chọn model vận hành thủ công khi mất điện. Kỹ thuật viên can thiệp trực tiếp bằng tay mà không cần tháo actuator, đảm bảo kiểm soát van trong mọi tình huống khẩn cấp.

4. Hướng dẫn lựa chọn van điều khiển bằng điện ShieYu theo từng ứng dụng

Sau nhiều năm phân phối cả hai dòng van nhựa điều khiển bằng điện ShieYu, chúng tôi đúc kết được bộ tiêu chí lựa chọn thực tế giúp kỹ sư và nhà thiết kế ra quyết định nhanh và chính xác. Đây không phải thông tin lý thuyết từ catalogue – đây là kinh nghiệm thực chiến từ hàng trăm dự án tự động hóa hệ thống đường ống mà tôi trực tiếp tư vấn và cung cấp thiết bị.

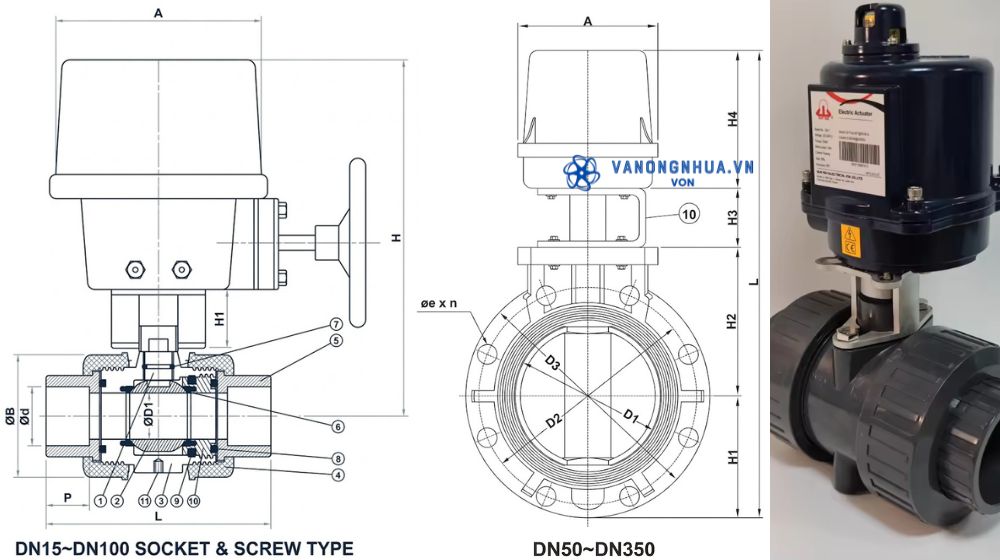

4.1 Kích thước đường ống lắp van điện ShieYu

• Với DN15 đến DN100, dòng CJ (van bi điện) là lựa chọn phù hợp nhất về kết cấu và giá thành.
• Với DN50 đến DN350, dòng BP (van bướm điện) đáp ứng tốt hơn về khả năng điều tiết lưu lượng và chi phí tổng thể cho đường ống lớn.

Lưu ý:

Từ DN50 đến DN100, cả hai dòng đều phủ được – lúc này tiêu chí thứ hai và thứ ba sẽ quyết định.

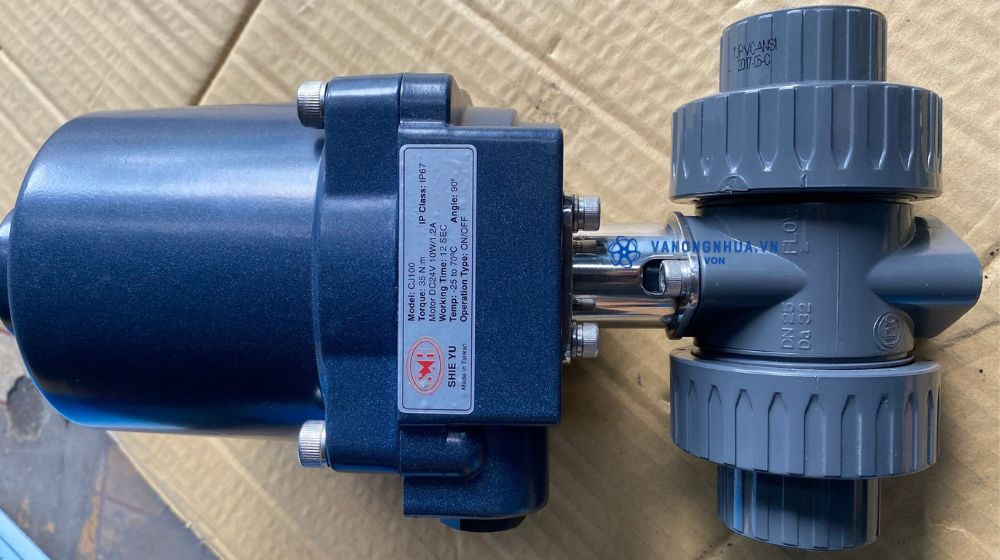

4.2 Chức năng điều khiển van điện ShieYu

• Nếu yêu cầu đóng ngắt hoàn toàn (on/off) và độ kín tuyệt đối, van bi điện dòng CJ cho độ kín tốt hơn van bướm nhờ cấu trúc bi chặn toàn bộ tiết diện ống.
• Nếu yêu cầu điều tiết lưu lượng (throttling) hoặc hệ thống cần giảm tổn thất áp lực, van bướm điện dòng BP là lựa chọn phù hợp hơn – đĩa van mỏng tạo ra tổn thất áp lực thấp hơn bi van khi van mở hoàn toàn.

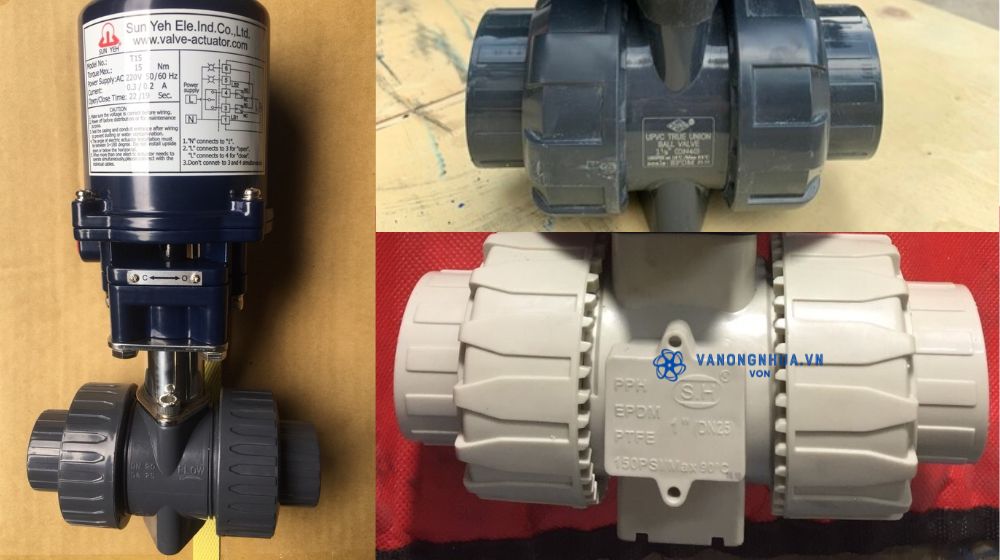

4.3 Vật liệu thân van điện ShieYu và gioăng

Vật liệu và môi trường có môi quan hệ mật thiết với nhau

• Với nước sạch, nước sinh hoạt và cấp nước công nghiệp – nhựa uPVC đáp ứng tốt và chi phí thấp.
• Với axit loãng, kiềm và hóa chất ăn mòn trung bình – nhựa PP hoặc nhựa cPVC là lựa chọn đúng.
• Với hóa chất ăn mòn mạnh, dung môi hoặc yêu cầu độ tinh khiết cao – nhựa PVDF là vật liệu bắt buộc.
• Về seat:
  • EPDM cho nước và hóa chất nước
  • VITON cho dầu, dung môi hữu cơ
  • HYPALON cho clo và chất oxy hóa.

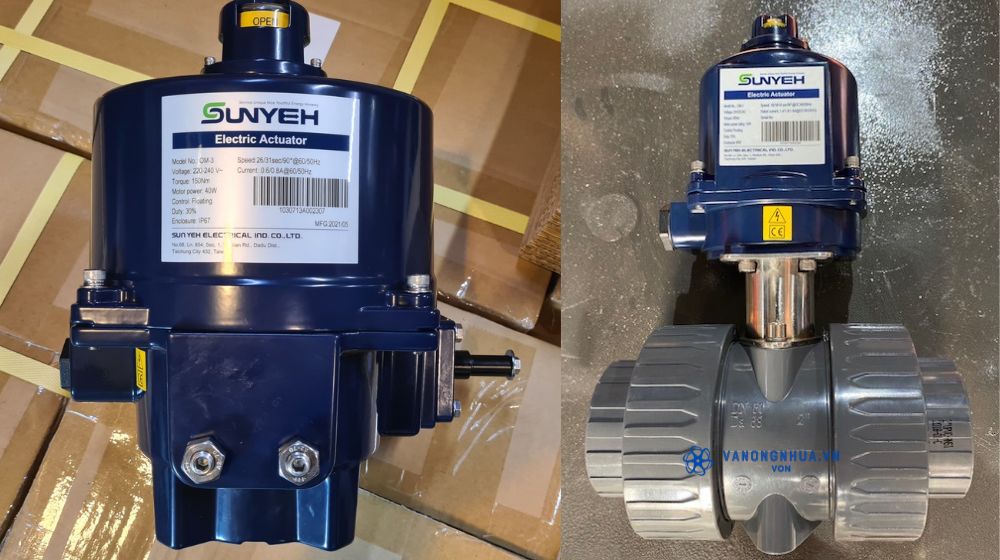

4.4 Chức năng điều khiển van điện ShieYu

Điện áp hệ thống và đặc biệt là điện áp trong công nghiệp, các dòng điện áp là điều quan trọng vì đây là một trong những hạ tầng sẵn có

• Dòng CJ hỗ trợ AC đơn pha 100V/220V và ba pha 220V/380V/160V.
• Dòng BP hỗ trợ 110V/220V đơn pha và 380V/440V ba pha.

Với nhà máy sử dụng điện 380V ba pha phổ biến tại Việt Nam, cả hai dòng đều tương thích tốt. Hãy xác nhận điện áp tại vị trí lắp đặt trước khi đặt hàng để tránh phải đặt lại hoặc lắp thêm biến áp.

5. Chuyên gia tổng kết về van điều khiển bằng điện ShieYu

Van điều khiển bằng điện ShieYu – dù là dòng van bi điện CJ (DN15 ~ DN100) hay van bướm điện BP (DN50 ~ DN350), đều là giải pháp tự động hóa đường ống được kiểm chứng qua nhiều dự án công nghiệp thực tế và đều có và cần

• Có 4 ưu điểm cốt lõi chung của cả hai dòng là
  • Không cần hạ tầng khí nén
  • Tiêu thụ điện thấp
  • Chống nước tốt
  • Có tùy chọn vận hành thủ công khi mất điện.
• Cần chọn 4 đúng
  • Đúng dòng
  • Đúng kích thước
  • Đúng vật liệu
  • Đúng điện áp

Chọn đúng ngay từ bước thiết kế giúp hệ thống tự động hóa của bạn vận hành ổn định, bền lâu và tiết kiệm chi phí bảo trì đáng kể.

Nếu bạn còn băn khoăn về lựa chọn phù hợp cho dự án cụ thể của mình, hãy trao đổi trực tiếp với nhà phân phối có kinh nghiệm về van nhựa điều khiển bằng điện ShieYu – một lần tư vấn đúng tiết kiệm rất nhiều lần phiền toái về sau.
