Van màng cPVC – Đa năng – Chịu nhiệt tốt

Van màng cPVC, ngoài chức năng chính là điều tiết dòng chảy, có gì đặc biệt khác so với các loại van nhựa cPVC. Người đọc sẽ có câu trả lời trong bài viết dưới đây

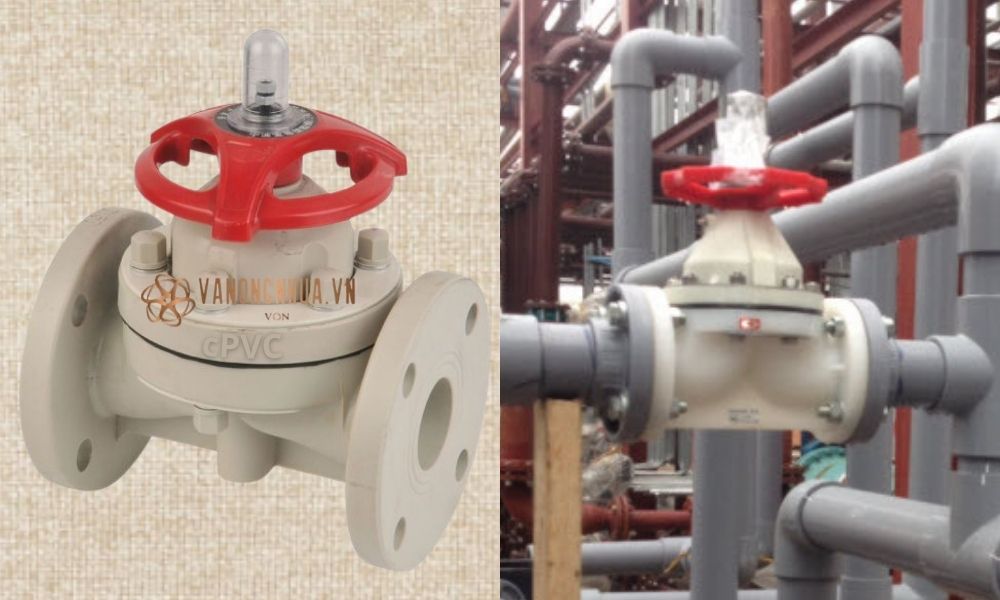

1. Tổng quan về van màng cPVC

Van màng cPVC được chế tạo từ nhựa cPVC, cũng có vai trò đóng mở hoặc điều chỉnh dòng lưu chất tương tự như van bi hay van bướm cùng vật liệu. Điểm khác biệt nằm ở đặc điểm thiết kế, cho phép người dùng quan sát được trạng thái đóng mở van dễ dàng

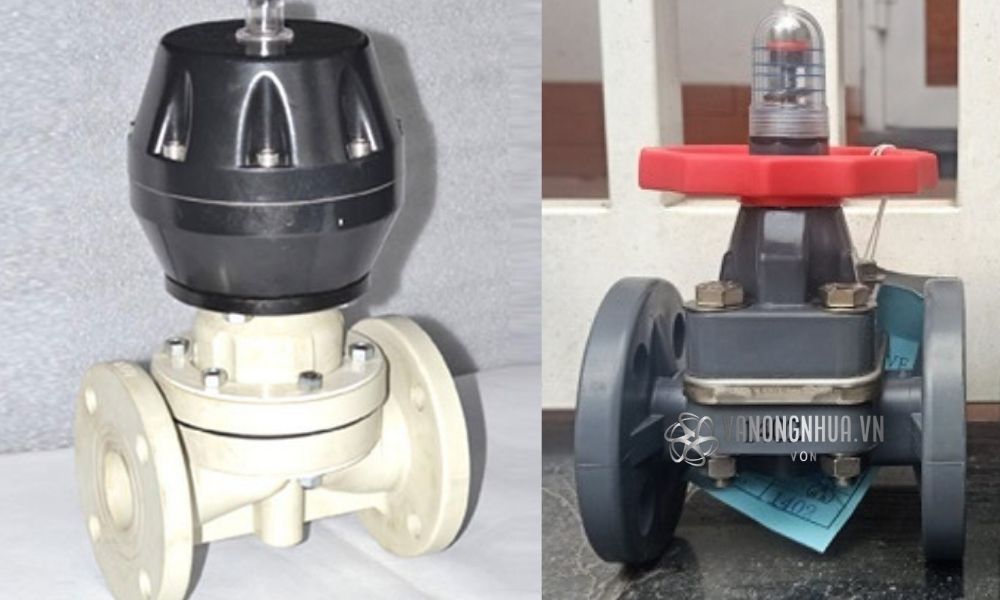

2. Cấu tạo của van màng cPVC

Van màng cPVC được chế tạo với các thành phần chính như sau

• Thân van: Làm từ nhựa cPVC có khả năng chịu áp lực và nhiệt độ cao, bên trong có cơ cấu truyền động
• Cơ cấu điều khiển: Hỗ trợ người dùng điều tiết dòng nước, gồm hai bộ phận
  • Màng ngăn: Làm bằng cao su EPDM, đóng vai trò ngăn cách lưu chất đi qua van khi đóng van
  • Trục van: Liên kết giữa màng cao su và bộ phận điều khiển
• Bộ phận vận hành: Có thể là tay quay, điện hoặc khí nén, giúp nâng hoặc hạ màng để kiểm soát dòng chảy.
• Nắp van: Ở vị trí phía trên trục van, có thể quan sát sự lên xuống của trục mà không ảnh hưởng đến không gian lắp đặt
• Hai đầu nối: Thường là mặt bích, áp dụng cho dòng chảy cỡ lớn

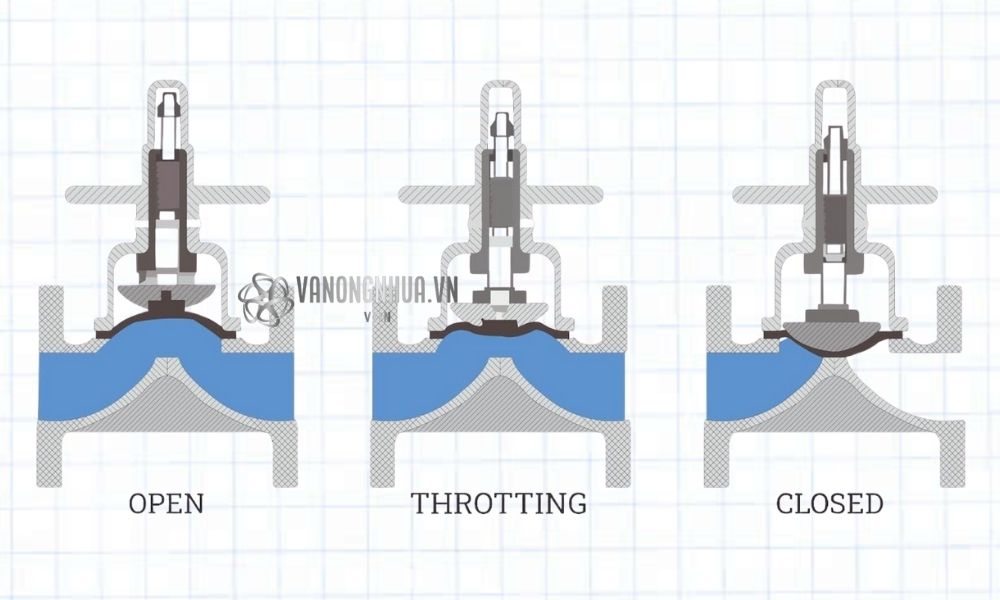

3. Nguyên lý hoạt động của van màng nhựa cPVC

Van màng cPVC điều khiển dòng chất lỏng theo 3 trạng thái sau

• Khi van mở hoàn toàn, màng ngăn và trục van ở vị trí cao nhất
• Khi vận hành van thay đổi lưu lượng dòng nước, màng cao su bị trục ép xuống, sau đó giữ nguyên trạng thái nhờ lực đàn hồi
• Khi đóng hoàn toàn, màng bị trục van ép xuống sát điểm ngăn cách hai đầu nối, đảm bảo van đóng kín tuyệt đối

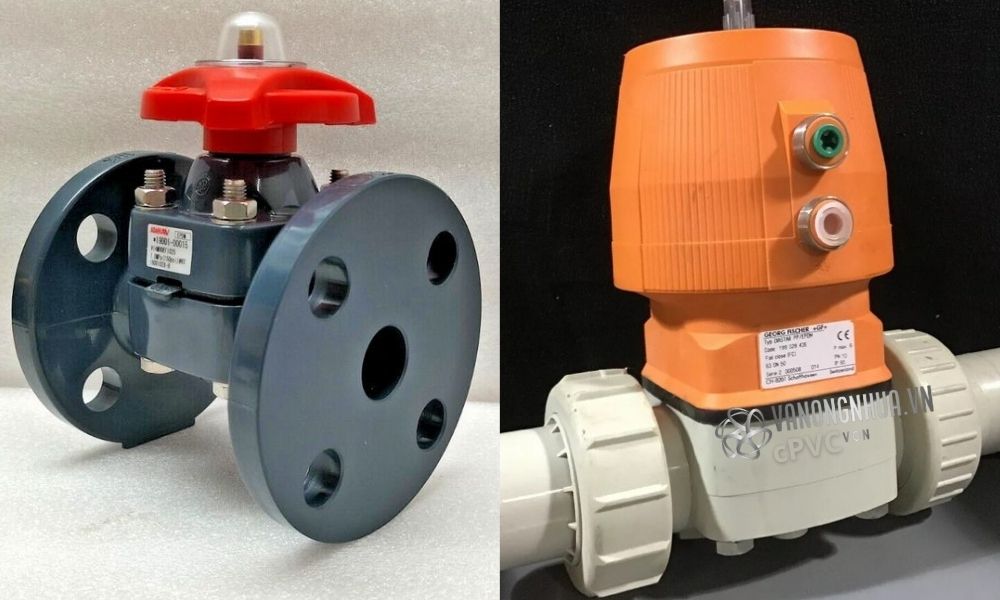

4. Kiểu vận hành của van màng cPVC

Van màng cPVC có hai cơ chế điều khiển phổ biến: thủ công và tự động.

• Kiểu thủ công: Chính là kiểu tay quay, người sử dụng trực tiếp thao tác bằng tay để đóng mở và điều chỉnh lưu lượng.
• Kiểu tự động: Có thể là điện hoặc khí nén, cho phép điều khiển từ xa và tích hợp vào hệ thống tự động hóa.

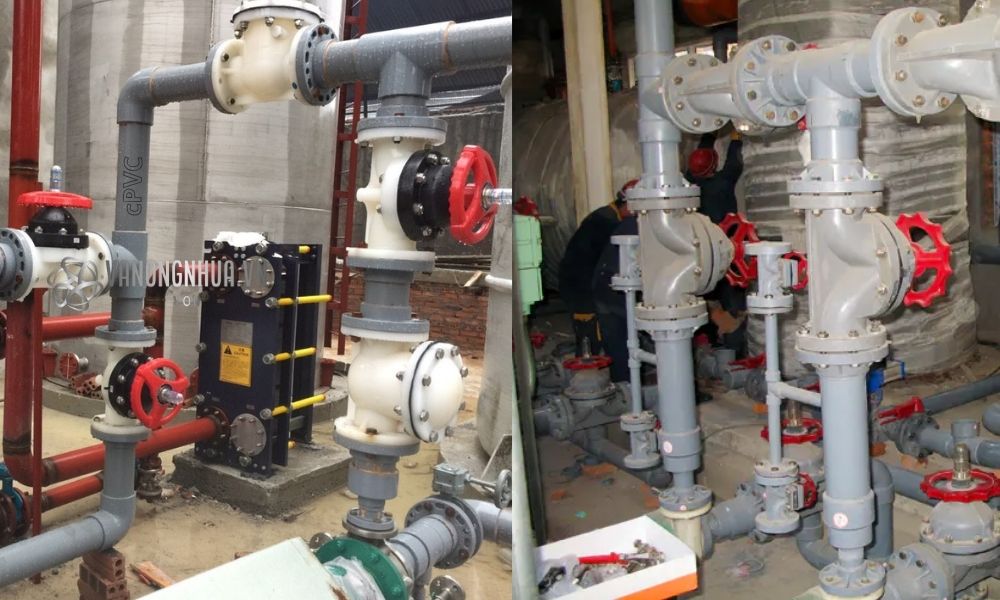

5. Van màng nhựa cPVC dùng trong hệ thống nào

Van màng với ưu thế về vật liệu và cấu tạo đặc biệt, là lựa chọn lý tưởng cho việc điều tiết và theo dõi lưu lượng dòng chảy ở các lĩnh vực sau

• Mạng lưới cấp dòng chất lỏng nhiệt độ cao trong ngành công nghiệp hóa chất
• Công trình cấp thoát nước, xử lý nước thải, dung dịch có độ ăn mòn
• Các hệ thống có vai trò quan trọng, chẳng hạn như phòng cháy chữa cháy

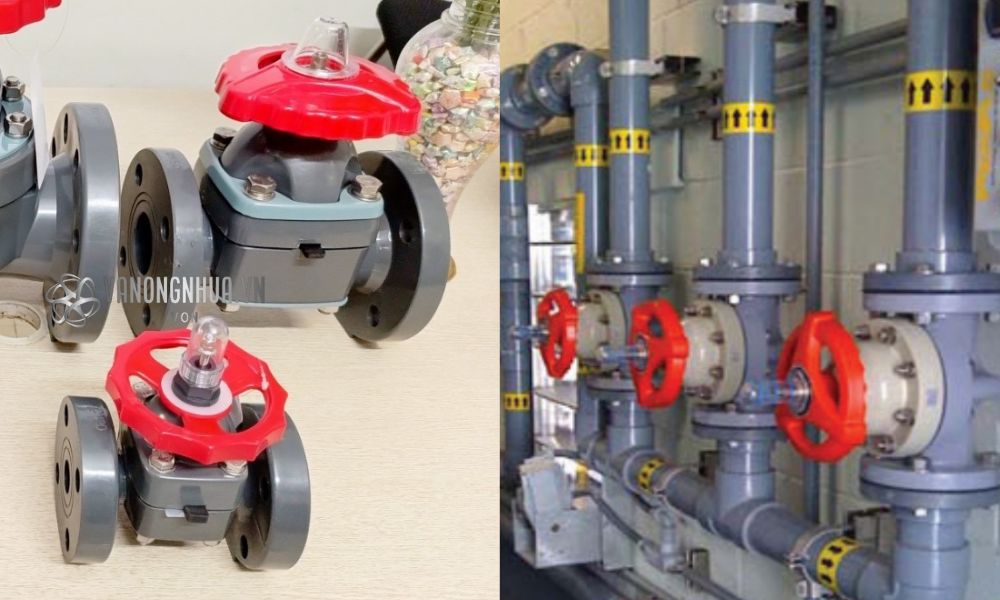

6. Lưu ý khi lắp đặt van màng cPVC

Khi tiến hành kết nối van màng cPVC với ống nhựa cPVC, người thi công cần chú ý những điều sau

• Căn cứ vào yêu cầu về kích thước, áp suất, tiêu chuẩn mặt bích để chọn loại van phù hợp
• Cần siết chặt bulông đúng lực khuyến nghị của nhà sản xuất để tránh nứt vỡ vật liệu nhựa.
• Sau khi lắp đặt xong, nên kiểm tra độ kín của van trước khi đưa vào sử dụng với hệ thống
