Van màng ShieYu – 4 series – 10 chủng loại – 5 vật liệu

Trong nhiều năm phân phối van nhựa công nghiệp, không có dòng sản phẩm nào chúng tôi được hỏi nhiều như van màng ShieYu. Từ kỹ sư thiết kế hệ thống xử lý nước, nhà thầu thi công nhà máy hóa chất đến người mua hàng đang so sánh giá – tất cả đều muốn biết: Van màng nhựa ShieYu có thực sự tốt như lời đồn không và nên chọn dòng nào cho hệ thống của mình?

1. Các dòng sản phẩm van màng ShieYu và cách phân biệt

Đây là phần mà chúng tôi thấy nhiều người nhầm lẫn nhiều nhất khi mua van màng nhựa ShieYu.

• Họ chỉ biết đến một hoặc hai model quen thuộc, trong khi thực tế ShieYu có tới bốn dòng sản phẩm van màng khác nhau – mỗi dòng phục vụ một nhu cầu kỹ thuật riêng biệt.
• Nếu chọn sai dòng, bạn sẽ gặp vấn đề về áp lực, rò rỉ hoặc hỏng màng sớm hơn dự kiến. Hãy để tôi phân tích rõ từng dòng để bạn không mắc phải sai lầm đó.

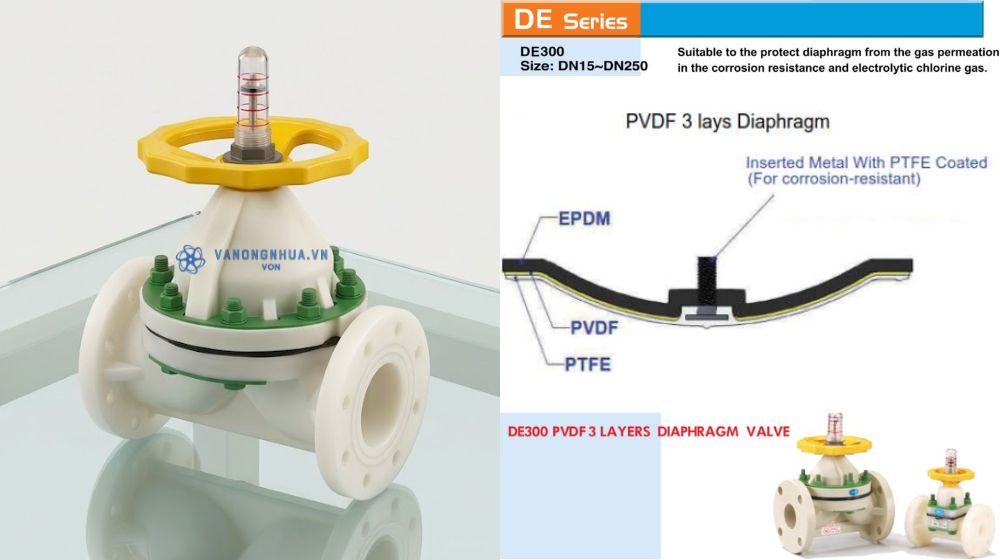

1.1 Dòng DE – Van màng ShieYu 3 lớp (3-layers type)

Đây là dòng van màng nhựa ShieYu cao cấp nhất và cũng là dòng tôi phân phối nhiều nhất cho các dự án công nghiệp nặng. Cấu tạo màng 3 lớp EPDM/PTFE/PVDF là điểm khác biệt cốt lõi.

ANH

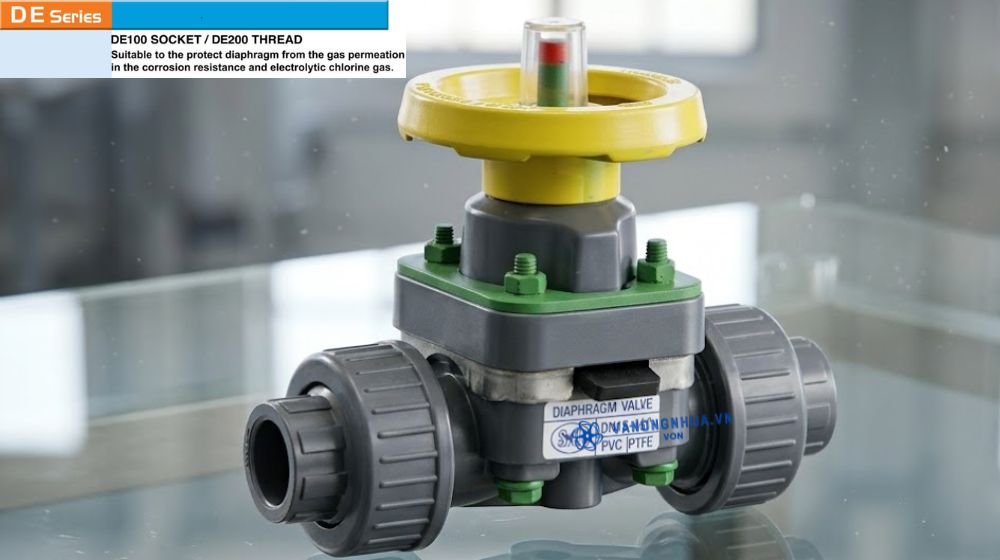

Dòng DE gồm hai model chính:

• DE300 kết nối bằng bích – flanged, có kích thước từ DN15 đến DN150.
• DE100 nối rắc dán keo – socket, kích thước nhỏ hơn từ DN15 đến DN50
• DE200 là kiểu rắc co ren – thraed, kích cỡ DN15 ~ 50

Với DE300 là kiểu mặt bích thì DE100 và 200 là kiểu true union là lựa chọn lý tưởng khi bạn cần van màng nhựa ShieYu dễ tháo lắp bảo trì mà không phải cắt đường ống

ANH

Màng van 3 lớp kết hợp lớp EPDM đàn hồi bên trong, lớp PVDF chắn khí ở giữa và lớp PTFE tiếp xúc trực tiếp với chất lỏng – tạo ra khả năng chống thẩm thấu khí vượt trội và chịu được môi trường clo điện phân ăn mòn mạnh.

Đây là lý do chúng tôi luôn khuyến nghị dòng DE cho các hệ thống điện phân clo và dẫn hóa chất có tính oxy hóa cao. Nếu bạn dùng van màng đơn lớp cho những ứng dụng này, màng van sẽ thẩm thấu khí theo thời gian và dẫn đến hỏng van sớm hơn nhiều so với tuổi thọ thiết kế.

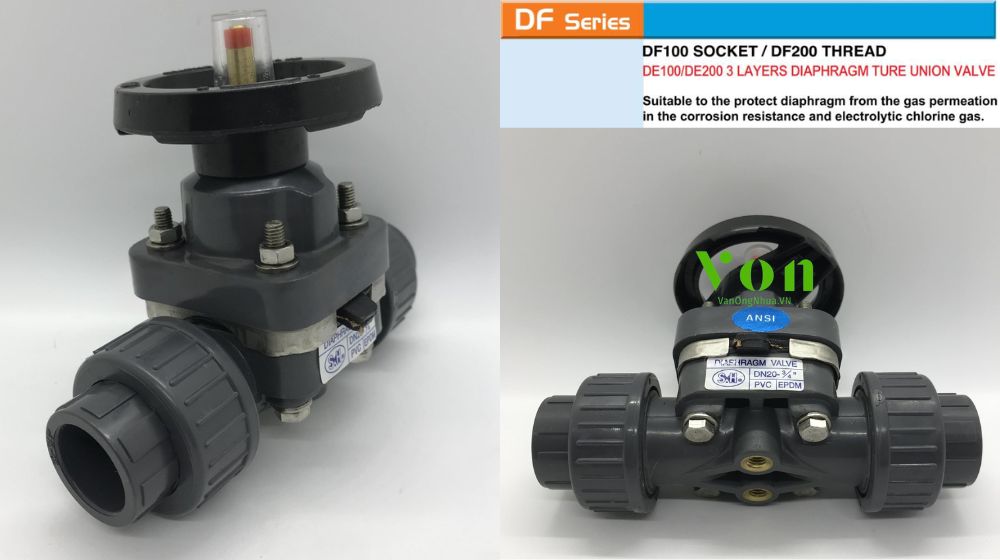

1.2 Dòng DF – Van màng ShieYu kết nối mặt bích

Nếu như với van màng nhựa Shieyu DE series thì kích thước lớn nhất sẽ là

• DN150 với kết nối mặt bích
• DN50 với kết nối bằng ren hoặc dán keo

Còn với van màng ShieYu DF Series thì kích cỡ lên tới DN250, giải quyết được bài toán van kích cỡ lớn

ANH

Với các dự án cần bảo trì thường xuyên như hệ thống xử lý nước hoặc nhà máy thực phẩm, chúng tôi luôn ưu tiên giới thiệu dòng DF thay vì dòng lắp bích thông thường vì tiết kiệm đáng kể thời gian và chi phí bảo trì về sau.

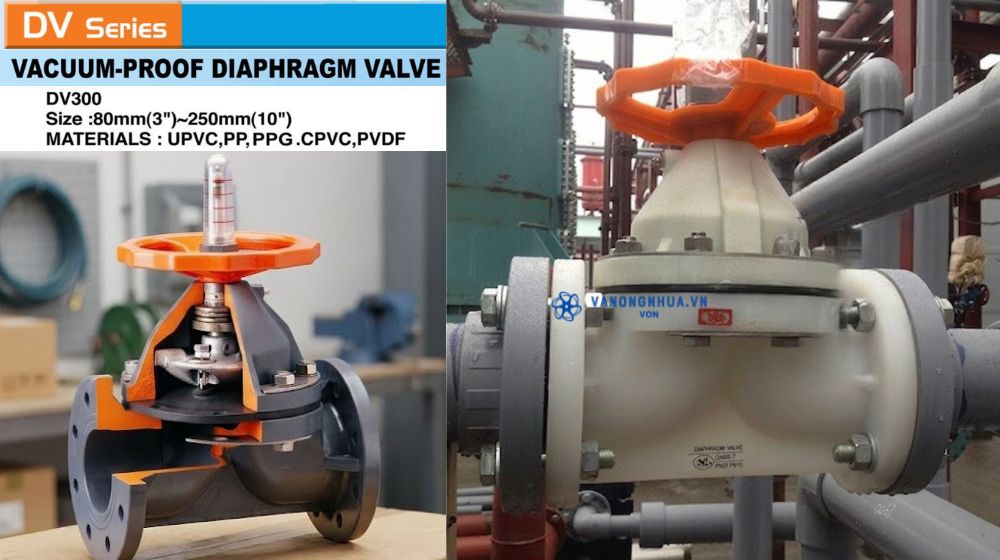

1.3 Dòng DV – Van màng ShieYu chống chân không (Vacuum-proof)

Nếu hệ thống của bạn có điều kiện chân không, đây là dòng van màng nhựa ShieYu duy nhất bạn nên xem xét. Dùng sai dòng van ở đây dẫn đến hỏng màng ngay lập tức.

Van màng ShieYu dòng DV (model DV300) giải quyết vấn đề kỹ thuật mà van màng thông thường không xử lý được:

• Khi tiếp xúc với môi trường chân không, lõi kim loại bên trong màng van thường tụt ra, khiến van mất khả năng vận hành.
• ShieYu thiết kế chốt kim loại đặc biệt giúp màng được giữ cố định vào bộ nén (compressor) – ngăn màng bị hút ngược về phía đế van.
• Dòng DV chịu được chân không hoàn hảo tới -760 mmHg và có kích thước từ DN80 đến DN250.

ANH

Thân van và bonnet được đúc nguyên khối dày hơn so với van màng tiêu chuẩn để chịu được cả điều kiện chân không lẫn áp suất dương (3 ~ 7 kgf/cm²). Chúng tôi đã gặp nhiều trường hợp khách hàng dùng van màng thường cho hệ thống có chân không – kết quả là màng bị hút vào đế van và không thể đóng mở được nữa. Đây là sai lầm tốn kém hoàn toàn có thể tránh được.

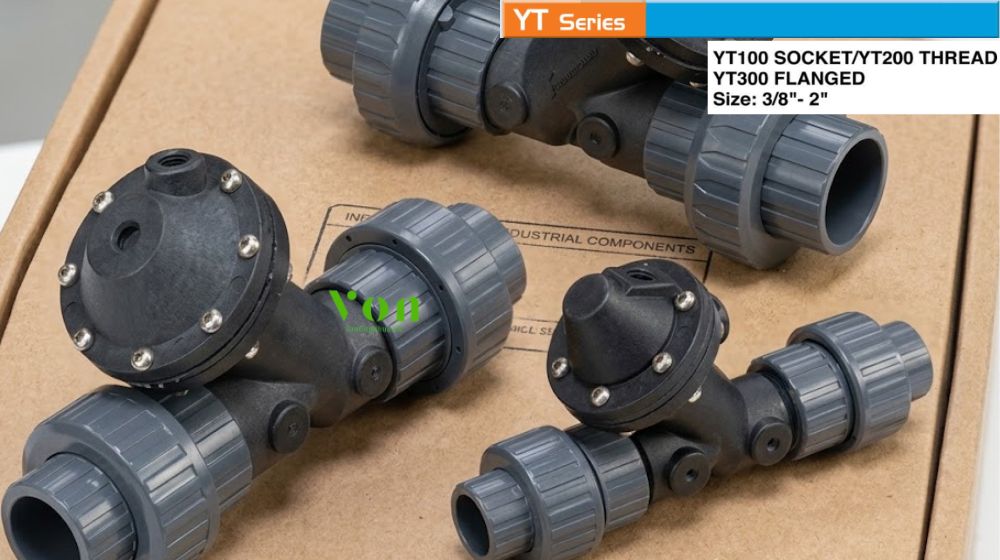

1.4 Dòng YT – Van màng ShieYu tự động Y-Type (thường mở)

Dòng YT là dòng van màng nhựa ShieYu được thiết kế cho ứng dụng tự động hóa, vận hành bằng khí nén trong cấu hình thường mở (Normal Open).

Van màng ShieYu dòng YT có kích thước từ 3/8″ đến 2″, với 3 kiểu kết nối

• YT100 socket – rắc co dán keo
• YT200 thread – rắc co nối ren
• YT300 flanged – mặt bích

ANH

Thân van và bonnet làm bằng PPS – vật liệu kỹ thuật cao cấp với độ bền nhiệt và hóa chất tốt. Màng van bằng EPDM, trục bằng PVDF.

Van hoạt động theo nguyên tắc:

• Cấp khí nén vào lỗ khí của bonnet để đóng van
• Xả khí để van tự mở nhờ lực đàn hồi của màng.

Áp suất vận hành khí nén yêu cầu từ 3 đến 8 kgf/cm². Dòng YT phù hợp cho các hệ thống cần đóng ngắt tự động nhanh trong quy trình sản xuất liên tục, nơi mà việc vận hành thủ công không đáp ứng được yêu cầu về tốc độ và độ chính xác.

2. Vật liệu cấu tạo van màng ShieYu

Hiểu rõ vật liệu cấu tạo của van màng nhựa ShieYu là bước bắt buộc trước khi đặt hàng. Chúng tôi thấy không ít trường hợp mua van xong mới phát hiện vật liệu không tương thích với hóa chất trong hệ thống – dẫn đến phải thay thế toàn bộ chỉ sau vài tuần vận hành. Catalogue của ShieYu liệt kê rõ ràng vật liệu cho từng chi tiết, và đây là những thông tin bạn cần nắm chắc trước khi ra quyết định mua.

2.1 Chọn đúng vật liệu nhựa thân van – cho đúng hóa chất

Thân van là bộ phận tiếp xúc trực tiếp với môi trường dẫn chất. Lựa chọn vật liệu thân van sai dẫn đến ăn mòn hoặc biến dạng kết cấu toàn bộ van.

Van màng ShieYu cung cấp thân van trong năm loại vật liệu: UPVC, PP, CPVC, PPG và PVDF.

• Nhựa uPVC phù hợp cho nước sạch và hóa chất loãng ở nhiệt độ thường.
• Nhựa PP dùng cho axit và kiềm ở nhiệt độ tới 90°C.
• Nhựa cPVC chịu nhiệt tốt hơn UPVC, hoạt động ổn định đến 90°C với nước nóng và hóa chất ăn mòn trung bình.
• Nhựa PPG (Fiber Glass Fortified Polypropylene) có thêm sợi thủy tinh tăng cứng, chịu nhiệt đến 100°C, phù hợp cho ứng dụng cần độ bền cơ học cao.
• Nhựa PVDF là vật liệu cao cấp nhất – chịu hóa chất ăn mòn mạnh trong dải nhiệt độ từ -40°C đến 120°C, thường dùng trong ngành bán dẫn và dẫn hóa chất siêu tinh khiết.

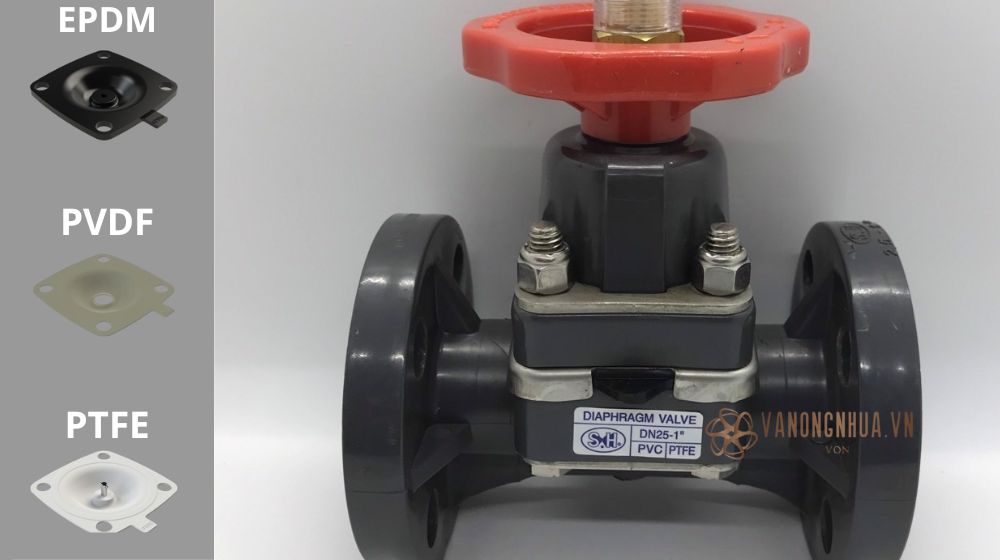

2.2 Màng ngăn (diaphragm) – Trái tim của van màng nhựa ShieYu

Màng ngăn là bộ phận quyết định tuổi thọ và khả năng làm kín của van màng ShieYu. Chọn sai vật liệu màng dẫn đến rò rỉ hoặc màng bị phân hủy bởi hóa chất.

ANH

Van màng nhựa ShieYu cung cấp màng van trong các loại vật liệu sau:

• EPDM (Ethylene Propylene Rubber) – loại phổ biến nhất, chịu được axit loãng, kiềm và nước nóng đến 90°
• HYPALON – chịu được clo và các chất oxy hóa tốt hơn EPDM
• VITON (FPM) – chịu hóa chất dầu, dung môi hữu cơ và nhiệt độ cao.

Đặc biệt, dòng màng 3 lớp EPDM/PTFE/PVDF là điểm khác biệt lớn nhất của ShieYu so với các thương hiệu khác:

• Lớp PTFE tiếp xúc chất lỏng,
• Lớp PVDF chắn khí ở giữa
• EPDM đàn hồi bên ngoài.

ANH

Cấu trúc này ngăn khí độc hại thẩm thấu qua màng vào môi trường xung quanh – yêu cầu bắt buộc trong các ứng dụng dẫn khí clo hoặc hóa chất dễ bay hơi.

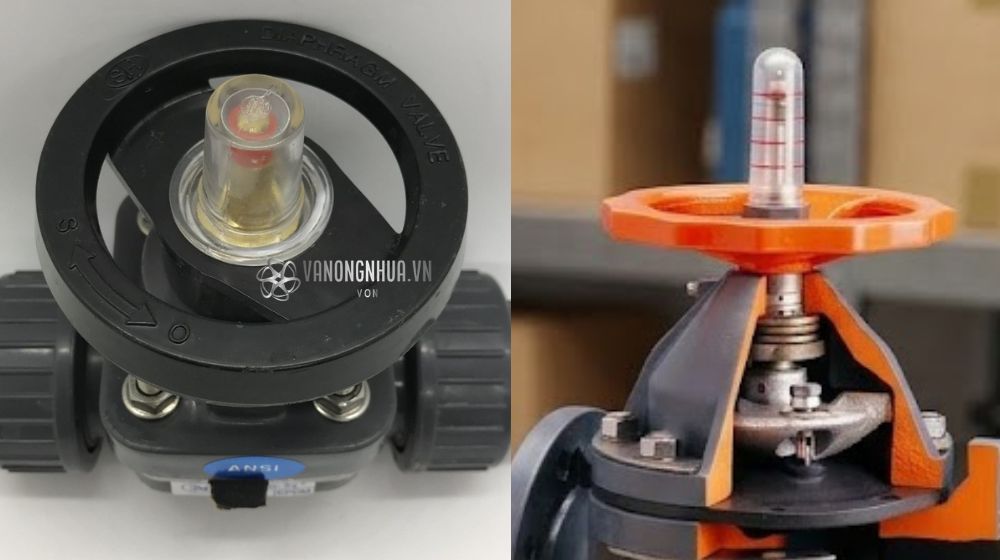

2.3 Trục – tay quay và linh kiện khác

Bộ phận trục và tay quay ảnh hưởng trực tiếp đến tuổi thọ vận hành và khả năng chống ăn mòn trong môi trường hóa chất của van màng ShieYu.

ANH

• Trục van (stem) của van màng ShieYu được làm bằng đồng hoặc thép không gỉ phủ PTFE – lớp phủ PTFE bảo vệ bề mặt kim loại khỏi tiếp xúc trực tiếp với hóa chất ăn mòn, đồng thời giảm ma sát khi vận hành.
• Tay quay (handwheel) làm bằng nhựa ABS – nhựa kỹ thuật nhẹ và bền, không bị ăn mòn bởi hầu hết các hóa chất thông thường.
• Các bu lông, đai ốc và chi tiết kim loại đều được làm từ SUS304 phủ PTFE, đảm bảo độ bền trong môi trường ẩm ướt và hóa chất.

3. Những thông số kỹ thuật van màng ShieYu cần biết

Khi tư vấn cho khách hàng về van màng nhựa ShieYu, câu hỏi về thông số kỹ thuật luôn xuất hiện đầu tiên. Đây là phần chúng tôi muốn trình bày rõ nhất vì sai sót trong chọn thông số kỹ thuật dẫn đến sự cố vận hành nghiêm trọng. Hãy đọc kỹ phần này và đối chiếu với yêu cầu thiết kế thực tế của hệ thống bạn trước khi đặt hàng.

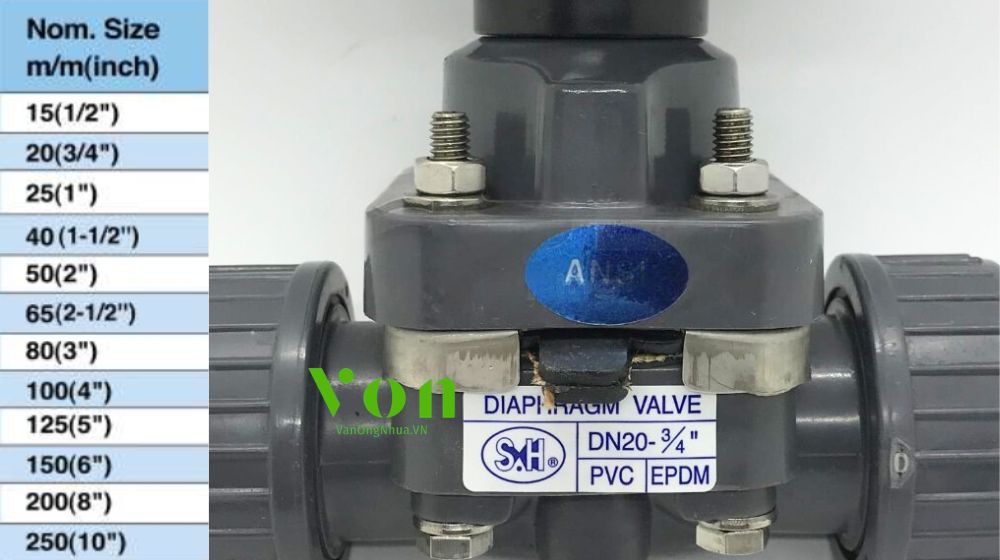

3.1 Kích thước và tiêu chuẩn kết nối

Van màng nhựa ShieYu có dải kích thước và tiêu chuẩn kết nối đủ để phục vụ hầu hết các hệ thống công nghiệp từ nhỏ đến lớn.

• Dải kích thước tiêu chuẩn của van màng ShieYu chạy từ DN15 (1/2″) đến DN250 (10″) – bao phủ gần như toàn bộ nhu cầu trong công nghiệp hóa chất và xử lý nước.
• Về tiêu chuẩn kết nối, ShieYu cung cấp đầy đủ ba tiêu chuẩn quốc tế phổ biến nhất:
  • JIS (Nhật Bản)
  • ANSI (Mỹ)
  • DIN (Đức)

ANH

Điều này có nghĩa là dù hệ thống của bạn đang theo tiêu chuẩn nào, van màng nhựa ShieYu đều có phiên bản phù hợp mà không cần adapter chuyển đổi. Khi đặt hàng, bạn cần xác định rõ tiêu chuẩn kết nối để tránh nhận nhầm kích thước mặt bích.

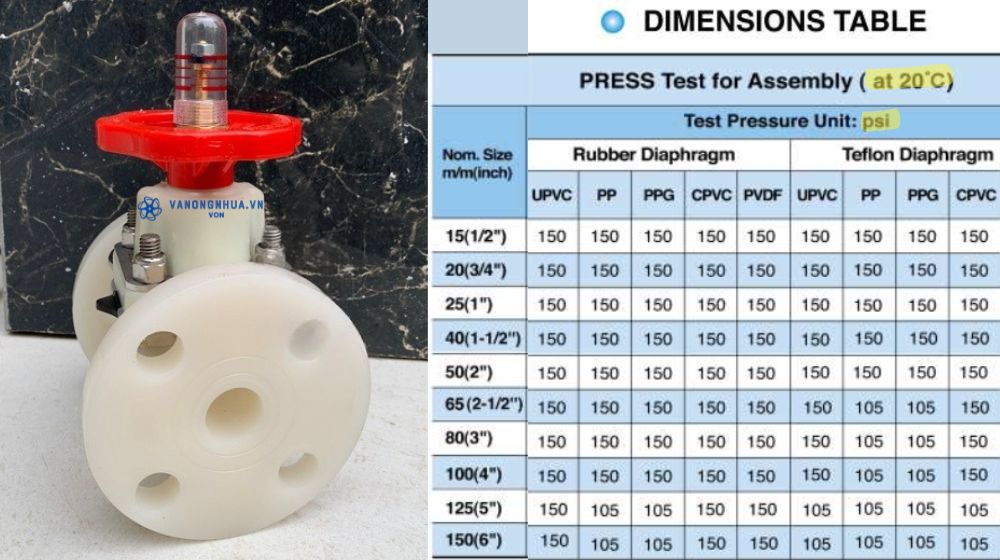

3.2 Áp suất và nhiệt độ vận hành

Áp suất và nhiệt độ là hai thông số quan trọng nhất khi chọn van màng nhựa ShieYu. Lựa chọn sai hai thông số này dẫn đến van bị biến dạng hoặc rò rỉ trong quá trình vận hành.

• Áp suất thử nghiệm (test pressure) của van màng ShieYu
• Đạt tới 10 kgf/cm² (10 bar) ở nhiệt độ 20°C với hầu hết các vật liệu và kích thước phổ biến.

ANH

Tuy nhiên, áp suất làm việc thực tế giảm dần theo chiều tăng kích thước và nhiệt độ. Cụ thể:

• Với van DN125 (5″) trở lên, áp suất làm việc giảm xuống còn 7 kgf/cm² với màng cao su và 7 kgf/cm² với màng PTFE đối với vật liệu uPVC / PP / CPVC.
• Với nhiệt độ vận hành tăng cao, áp suất cho phép giảm thêm – ví dụ uPVC với màng cao su ở 41 ~ 60°C chỉ còn 6 kgf/cm².

Biểu đồ quan hệ áp suất–nhiệt độ trong catalogue ShieYu là tài liệu tham chiếu bắt buộc cho mọi kỹ sư thiết kế hệ thống trước khi lựa chọn van.

4. Ứng dụng và tính năng nổi bật của van màng nhựa ShieYu

Sau nhiều năm phân phối van màng ShieYu cho các dự án công nghiệp đa dạng, VON – Nhà phân phối van ống nhựa nhận thấy rõ ràng rằng đây là dòng van nhựa đặc biệt phù hợp cho các môi trường khắc nghiệt mà van kim loại không thể đáp ứng được về chi phí và tuổi thọ.

ANH

Dưới đây là những ứng dụng và tính năng thực tế mà tôi chứng kiến van màng nhựa ShieYu hoạt động hiệu quả nhất.

• Thứ nhất, xử lý hóa chất ăn mòn là ứng dụng cốt lõi của van màng ShieYu. Các nhà máy sản xuất axit, kiềm, chất tẩy rửa công nghiệp và dung dịch xi mạ đều là môi trường mà van màng nhựa ShieYu thể hiện ưu thế tuyệt đối so với van kim loại – không bị ăn mòn, không gây nhiễm bẩn chất lỏng và chi phí thay thế thấp hơn nhiều.
• Thứ hai, hệ thống điện phân clo là ứng dụng đặc thù mà ShieYu phát triển riêng dòng màng 3 lớp DE để giải quyết. Khí clo ăn mòn mạnh và có khả năng thẩm thấu qua màng van thông thường theo thời gian, gây nguy hiểm cho người vận hành và môi trường. Lớp PVDF chắn khí trong cấu trúc màng 3 lớp ngăn hoàn toàn hiện tượng thẩm thấu này.
• Thứ ba, vận chuyển khí độc hại là ứng dụng yêu cầu tiêu chuẩn an toàn cao nhất. Van màng nhựa ShieYu với màng 3 lớp EPDM/PTFE/PVDF đáp ứng yêu cầu này nhờ khả năng ngăn thẩm thấu khí từ bên trong ra bên ngoài van – bảo vệ môi trường làm việc và an toàn cho người vận hành.
• Thứ tư, khả năng chịu chân không cao tới -760 mmHg của dòng DV là tính năng độc đáo mà rất ít thương hiệu van nhựa nào trên thị trường cung cấp được. Hệ thống chưng cất chân không, lọc chân không và các quy trình sản xuất dược phẩm cần đến loại van này
