Wafer butterfly valve – Hiểu để chọn đúng

Wafer butterfly valve là giải pháp điều tiết dòng chảy được sử dụng phổ biến trong nhiều công trình hiện nay nhờ sự đơn giản về yêu cầu lắp đặt. Khám phá chi tiết từ khái niệm, phân loại đến cách chọn van theo phương thức điều khiển cùng các chuyên gia của đại lý van nhựa (VON)

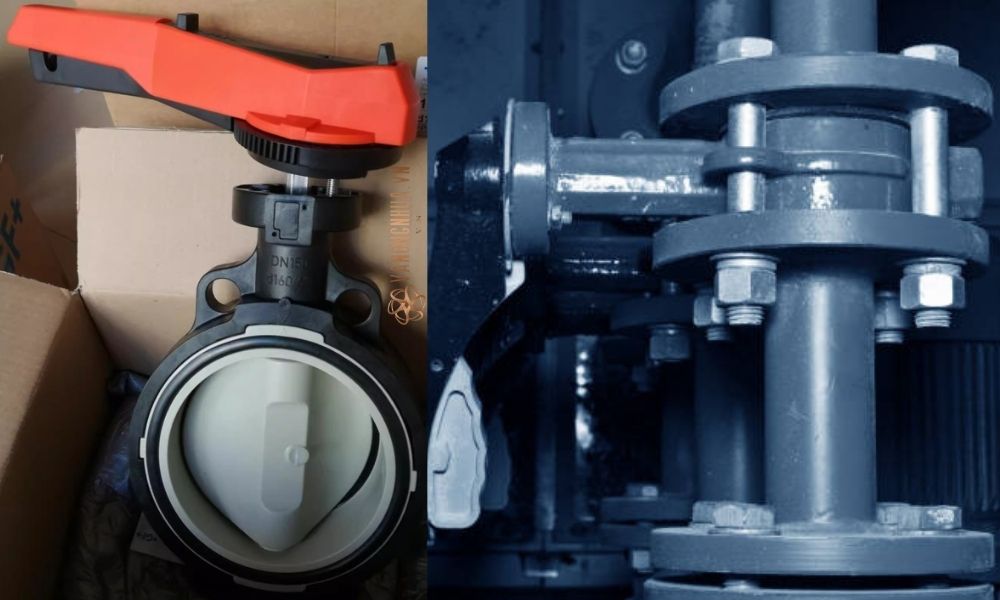

1. Tổng quan về wafer butterfly valve

Hiểu một cách đơn giản, wafer butterfly valve là một loại butterfly valve (van bướm) sử dụng cơ chế liên kết đầu ống theo kiểu wafer – là dạng kẹp giữa hai mặt bích. Loại van này vẫn có một số ít lỗ tai bích ở thân van, nhắm cho phép bu lông luồn qua để cố định vị trí van ở tuyến ống

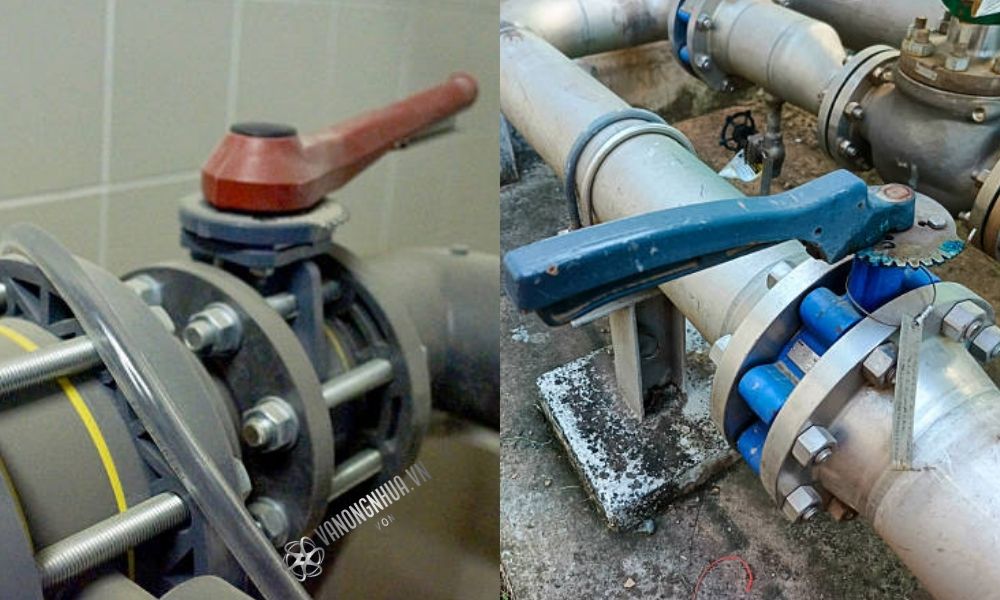

2. Phân biệt wafer butterfly valve với các kiểu kết nối khác

Tùy vào cấu tạo của thân van, người dùng cần phân biệt rõ các dạng kết nối sau, đặc biệt chú ý đến sự khác nhau giữa kiểu wafer và lug

• Wafer (dạng kẹp): Với lỗ tai bích to hơn so với tiết diện bu lông, không yêu cầu về tiêu chuẩn mặt bích khi lắp đặt, phù hợp cho dự án cần tháo lắp nhanh
• Lug (tai bích): Nhiều lỗ hơn wafer, cỡ lỗ vừa khít với bu lông, khi kết nối cần tuân thủ tiêu chuẩn mặt bích của hệ thống
• Flanged (mặt bích): Tích hợp hai mặt bích đúc liền thân van, lắp kín khít và chịu được áp lực cao nhất.

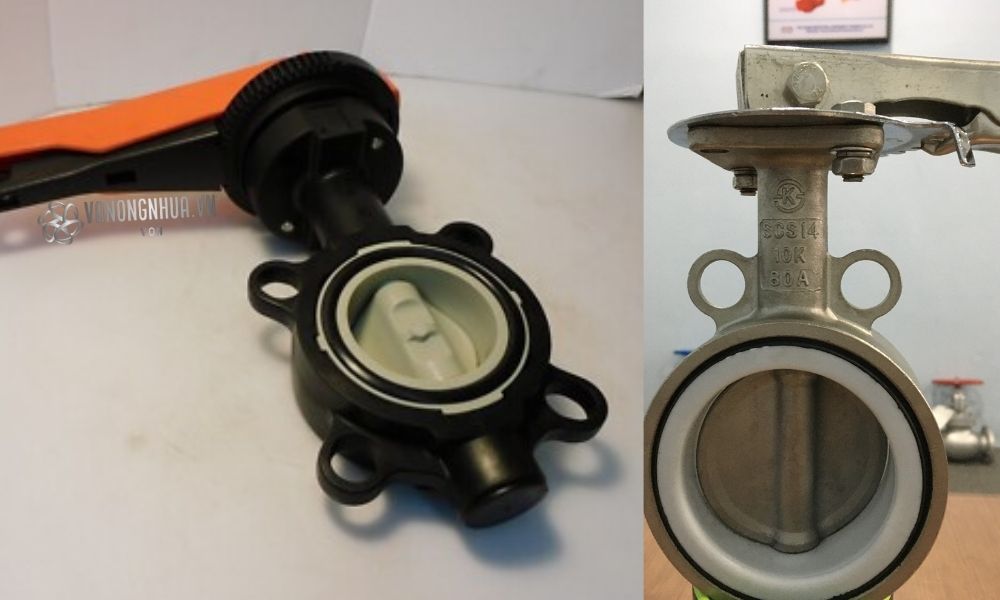

3. Vật liệu chế tạo các bộ phận của wafer butterfly valve là gì

Chọn đúng vật liệu từng thành phần của van bướm kẹp quyết định đến độ bền, an toàn và hiệu quả.

• Thân van: Được làm từ nhựa (chủ yếu là nhựa PVC), gang, inox, thép
  • Van bướm nhựa dùng cho công trình cần tiết kiệm chi phí thi công
  • Gang dùng phổ biến trong nước, khí, HVAC.
  • Inox sử dụng trong môi trường ăn mòn như hóa chất, thực phẩm, xử lý nước biển.
  • Thép carbon cho hơi nóng và dầu.
• Gioăng:
  • EPDM dùng cho nước sạch, nhiệt độ 0–120°C.
  • NBR cho dầu nhẹ và khí nén.
  • PTFE (Teflon) chịu hóa chất mạnh, nhiệt độ đến 200°C.
• Đĩa van:
  • Với van kim loại, đĩa làm từ gang hoặc inox. Với gang cần phủ lớp epoxy để chống ăn mòn.
  • Đối với nhựa, có thể cùng loại vật liệu với thân van hoặc làm từ nhựa nhiệt dẻo (chẳng hạn như PPH, PP,…)

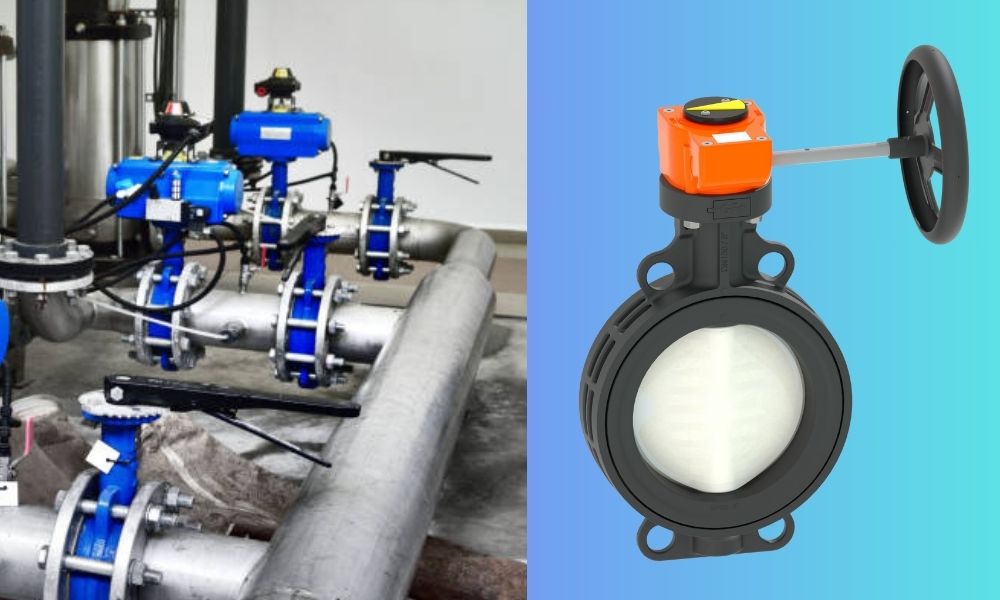

4. Phương pháp vận hành wafer butterfly valve là gì

Việc chọn cách điều khiển wafer butterfly valve phù hợp cần tính đến momen quay đĩa, tốc độ đóng mở van và quy mô công trình:

• Van tay gạt: Thao tác đơn giản, không đòi hỏi chuyên môn cao, dùng cho đường ống có áp lực dòng chảy nhẹ
• Van tay quay: Với vô lăng giúp tăng lực quay đĩa, áp dụng cho ống có cấp áp lực lớn
• Van điều khiển điện: Dùng cho ứng dụng cần kiểm soát chặt chẽ nhiều thiết bị cùng một lúc
• Van điều khiển khí nén: Phản hồi nhanh, phù hợp cho môi trường phức tạp có nguy cơ cháy nổ

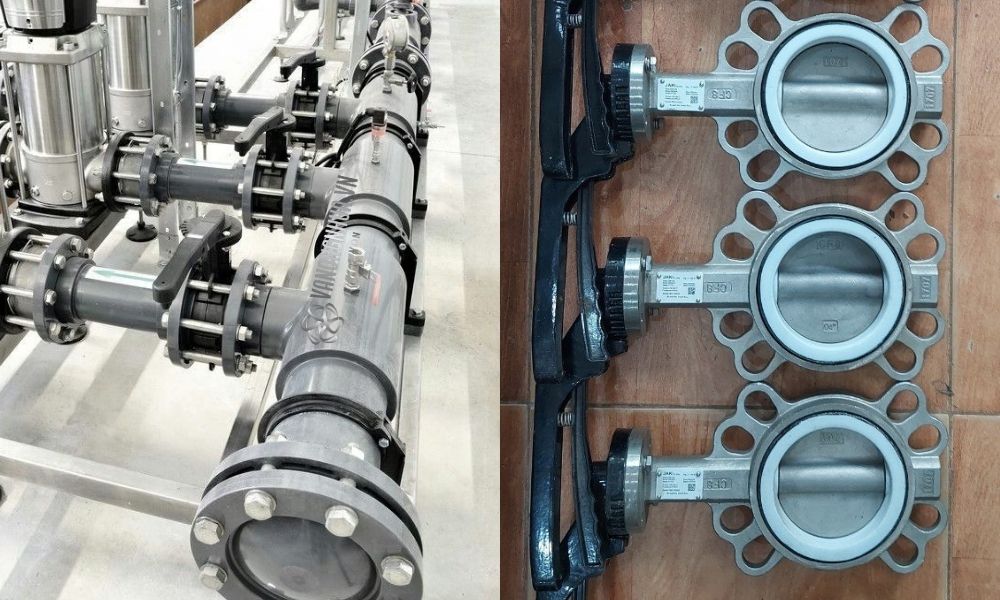

5. Loại wafer butterfly valve nào dùng được cho hóa chất

Tùy mức độ ăn mòn của hóa chất, có thể chọn van làm từ inox hoặc nhựa cao cấp (nhựa cPVC, PPH, PVDF) cho môi trường ăn mòn cao hoặc nhựa giá rẻ (PVC, uPVC) cho ứng dụng dẫn chất hóa học nhẹ

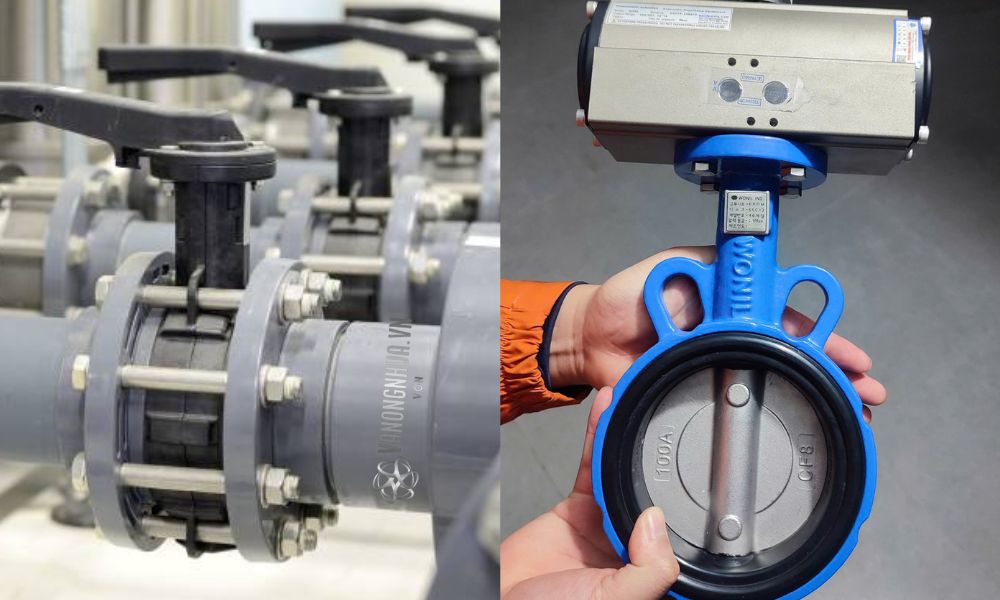

6. Cách bảo dưỡng wafer butterfly valve

Trong quá trình vận hành lâu dài, van có thể bị mòn gioăng, khô trục hoặc kẹt đĩa. Các hướng dẫn bảo trì đúng sẽ kéo dài tuổi thọ

• Tùy từng loại van có thể thay riêng gioăng hoặc tháo tất cả bộ phận. Một số gioăng dạng bọc chồng toàn bộ thân – yêu cầu tháo van khỏi hệ thống.
• Sử dụng mỡ kỹ thuật chịu ép để bôi trơn trục. Cần thực hiện định kỳ mỗi 1–2 năm trong môi trường nhiệt độ cao.
• Kiểm tra mất áp, xì khí, lực siết bulong theo lịch. Dễ thực hiện với dạng van đơn giản như wafer.
