2 loại y lọc ShieYu – 3 hướng dẫn chọn – tránh 4 sai lầm

Y lọc ShieYu là cái tên VON – Nhà phân phối van ống nhựa  chúng quyết định đưa vào danh mục chiến lược và phân phối với số lượng lớn sau nhiều năm kiểm nghiệm thực tế. Bởi van ShieYu là một trong những nhãn hiệu van nhựa nổi tiếng với chất lượng cao có giá thành ở tầm trung

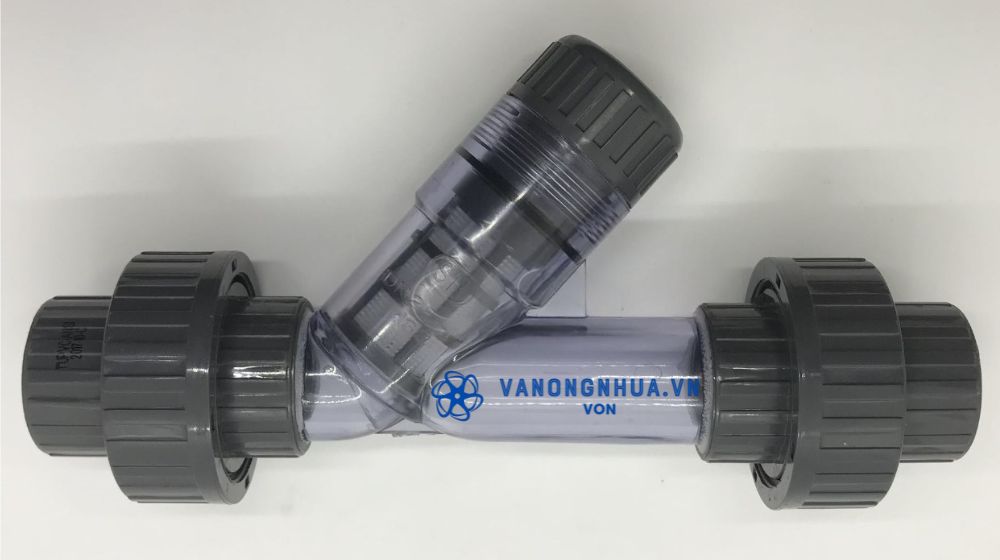

1. Y lọc ShieYu là gì

Trước khi nói về sản phẩm cụ thể, chúng tôi muốn giải thích rõ vì sao trong số hàng chục nhãn hiệu y lọc nhựa chúng tôi từng phân phối, ShieYu lại trở thành sản phẩm chiến lược mà chúng tôi ưu tiên cung cấp với số lượng lớn nhất. Câu trả lời không nằm ở marketing mà nằm ở chất lượng thực tế qua từng năm vận hành tại các công trình Việt Nam.

Y lọc ShieYu là dòng lọc cặn (sediment strainer) nhựa công nghiệp do ShieYu Valve – thương hiệu van công nghiệp từ Đài Loan – sản xuất.

• Sản phẩm được chế tạo từ các vật liệu nhựa kỹ thuật cao bao gồm UPVC, PP, PPG, CPVC và PVDF, đáp ứng yêu cầu lọc cặn và tạp chất trong hệ thống đường ống dẫn nước, hóa chất, nước thải và nhiều môi chất công nghiệp khác.
• Điểm cốt lõi khiến y lọc nhựa ShieYu vượt trội so với nhiều đối thủ là sự kết hợp giữa dải vật liệu rộng, phạm vi kích thước lớn và khả năng tương thích đa tiêu chuẩn quốc tế – điều mà không phải nhãn hiệu nào cũng làm được, trong khi giá thành ở tầm trung

2. Hai dòng y lọc ShieYu chính bạn cần biết

ShieYu phát triển hai dòng y lọc nhựa với thiết kế và ứng dụng khác nhau rõ ràng. Nếu không phân biệt được hai dòng này, bạn rất dễ chọn nhầm và đó là sai lầm tôi gặp phổ biến nhất khi khách hàng tự đặt hàng mà không qua tư vấn.

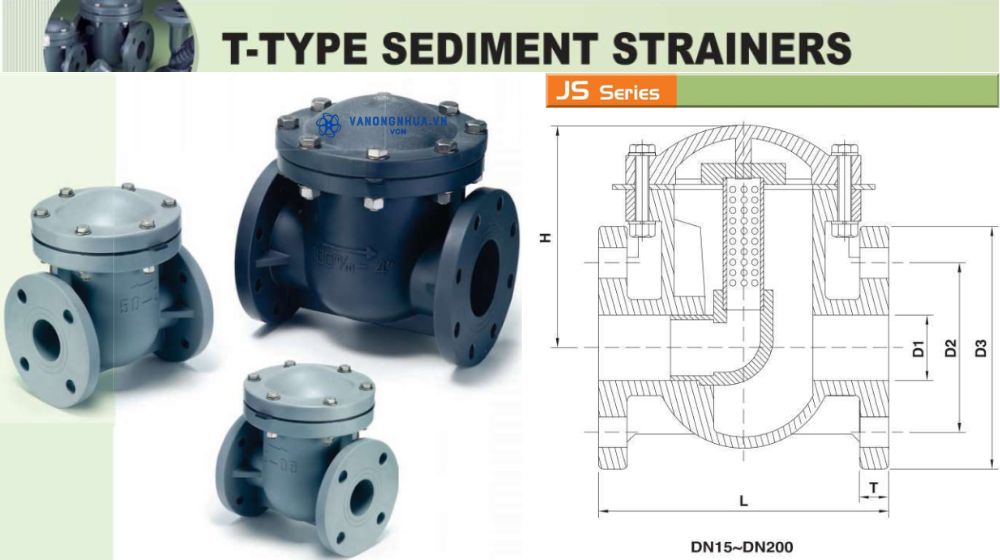

2.1 Y lọc ShieYu JS300 series – Y lọc kiểu chữ T (T-type sediment strainer)

JS300 là dòng y lọc nhựa ShieYu kiểu chữ T – phổ biến nhất trong các hệ thống công nghiệp lớn, đặc biệt ở những vị trí cần lọc cặn với lưu lượng cao và yêu cầu vệ sinh lưới lọc định kỳ dễ dàng.

JS300 có các thông số chính như dưới đây

• Kích thước từ 1/2″ đến 8″ (tương đương DN15 đến DN200).
• Vật liệu thân: UPVC, PP, CPVC, PPG hoặc PVDF.
• Kết nối đầu vào/ra: Mặt bích (flange end) theo tiêu chuẩn JIS, DIN, ANSI hoặc BS.
• Lưới lọc (screen): kích thước lỗ lưới 2,5 mm đồng đều cho toàn bộ dải kích thước DN15 ~ DN200.
• Nhiệt độ làm việc của y lọc nhựa ShieYu JS300 phụ thuộc vào vật liệu thân:
  • Với nhựa uPVC hoạt động từ 0°C đến 60°C
  • Với nhựa PP từ -20°C đến 90°C
  • Với nhựa PPG từ -20°C đến 100°C
  • Với nhựa cPVC từ 0°C đến 90°C
  • Với nhựa PVDF từ -40°C đến 120°C.
• Áp suất kiểm tra và áp suất làm việc của dòng y lọc ShieYu này
  • DN15 ~ DN80: Áp suất thử nghiệm tương ứng là 15kgf/cm² (225lb/in²) và áp suất làm việc đạt 110kgf/cm² (150lb/in²)
  • DN100 ~ DN200: Áp suất thử nghiệm tương ứng là 10kgf/cm² (150lb/in²) và áp suất làm việc đạt 7kgf/cm² (105lb/in²)

Lưu ý quan trọng:

Áp suất thử nghiệm của vật liệu PP chỉ bằng 70% so với bảng tính theo PVC – thông tin này nhiều kỹ sư bỏ qua và dẫn đến sự cố khi thử thủy lực hệ thống.

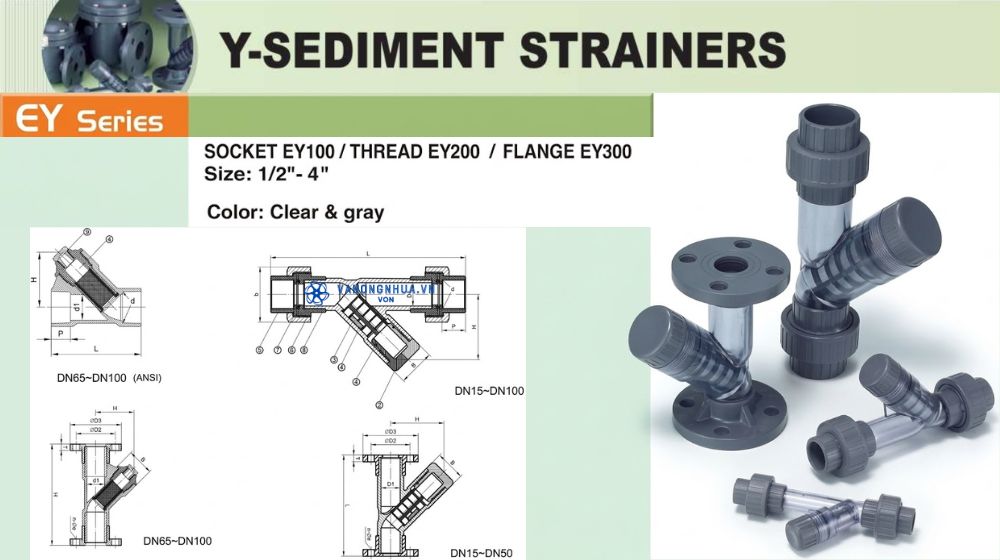

2.2 Y lọc ShieYu EY series – Y lọc kiểu chữ Y (Y-sediment strainer)

EY là dòng y lọc nhựa ShieYu kiểu chữ Y – nhỏ gọn hơn JS300, phù hợp với đường ống cỡ vừa và nhỏ, đặc biệt trong các hệ thống cần tiết kiệm không gian lắp đặt hoặc có cấu hình đường ống phức tạp.

• Dòng EY có ba kiểu kết nối:
  • Socket (EY100) – kết nối dán keo, hoặc hàn
  • Thread/ren (EY200) – kiểu nối ren
  • Flange/mặt bích (EY300) – kết nối bằng mặt bích – tức là dòng y lọc mặt bích
• Tất cả các kiểu kết nối đều có kích thước từ 1/2″ đến 4″
• Màu sắc: Trong suốt (clear) hoặc xám (gray).
• Thân van và nắp (lid) làm từ UPVC hoặc CPVC.
• Lưới lọc (screen – bộ lọc chữ Y) làm từ PE.
• Gioăng thân (body o-ring), gioăng union và gioăng bu-lông đều dùng EPDM hoặc VITON.
• Connector, union nut và mặt bích làm từ uPVC hoặc cPVC.
• Áp suất thử nghiệm 15kgf/cm² và áp suất làm việc 10kgf/cm² cho toàn bộ dải kích thước từ DN15 đến DN100.

3. Chọn đúng dòng y lọc nhựa ShieYu theo ứng dụng

Dưới đây ba yếu tố kỹ thuật quyết định tuổi thọ và hiệu suất của y lọc trong vận hành thực tế. Phần lớn sự cố xảy ra đều xuất phát từ việc bỏ qua một trong ba yếu tố này

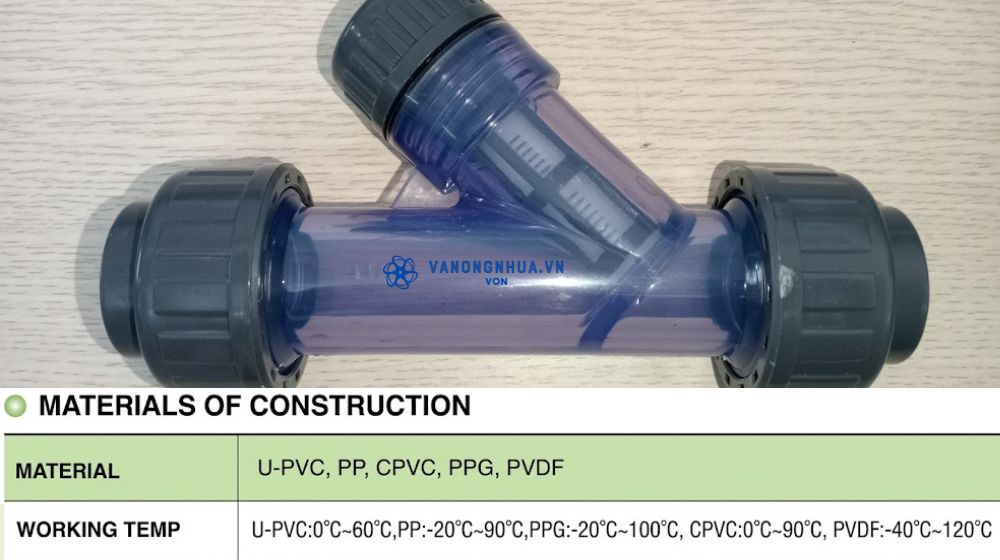

3.1 Chọn vật liệu thân y lọc ShieYu theo môi chất và nhiệt độ

Chọn sai vật liệu là yếu tố quan trọng nhất và cũng là nguyên nhân số một dẫn đến hỏng y lọc sớm, dù áp suất và kích thước đều đúng, thân lọc vẫn bị ăn mòn hoặc biến dạng chỉ sau vài tháng.

• Nhựa uPVC phù hợp với nước sạch, nước thải, axit loãng và dung dịch trung tính ở nhiệt độ dưới 60°C. Đây là vật liệu phổ biến nhất và giá thành hợp lý nhất trong dòng y lọc nhựa ShieYu.
• Nhựa PP (polypropylene) chịu được axit đặc, kiềm mạnh và nhiều hóa chất hữu cơ ở nhiệt độ lên đến 90°C.
• PPG là phiên bản nâng cao của PP, chịu nhiệt tốt hơn với dải nhiệt độ từ -20°C đến 100°C, thích hợp với các ứng dụng hóa chất nặng ở nhiệt độ cao.
• Nhựa cPVC có dải nhiệt độ từ 0°C đến 90°C, chịu nhiệt tốt hơn UPVC và phù hợp với nước nóng, dung dịch ăn mòn ở nhiệt độ trung bình.
• Nhựa PVDF là vật liệu cao cấp nhất trong dòng y lọc nhựa ShieYu, chịu được hầu hết hóa chất mạnh kể cả axit floric và dung môi cực mạnh, với dải nhiệt độ từ -40°C đến 120°C. Giá thành PVDF cao hơn nhiều so với UPVC và PP, nhưng trong các ứng dụng hóa chất nặng, đây là lựa chọn duy nhất đảm bảo an toàn vận hành lâu dài.

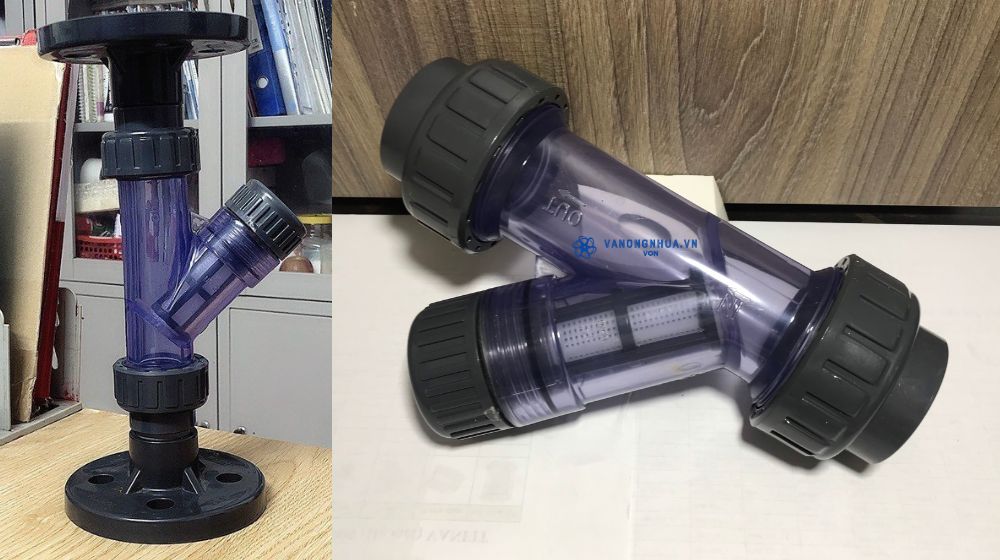

3.2 Chọn kiểu kết nối phù hợp với hệ thống

Kiểu kết nối của y lọc ShieYu phải khớp với tiêu chuẩn mặt bích hoặc kiểu đấu nối trong hệ thống – chọn sai kiểu kết nối dẫn đến không lắp được hoặc phải làm lại toàn bộ đầu ống.

• Với dòng JS300, kết nối duy nhất là mặt bích (flange end) theo các tiêu chuẩn JIS, DIN, ANSI hoặc BS.
  • Trước khi đặt hàng, bạn phải xác định rõ hệ thống đang dùng tiêu chuẩn mặt bích nào và đường kính lỗ bu-lông (bolt hole) tương ứng.
  • Kích thước mặt bích D2 và D3 khác nhau giữa JIS và DIN – ví dụ với DN50, JIS có D2=120mm trong khi DIN có D2=125mm. Nếu không đối chiếu kỹ, mặt bích không khớp và phải đặt lại toàn bộ.
• Với dòng EY, bạn có ba lựa chọn linh hoạt hơn:
  • Socket (EY100) để hàn keo với ống PVC/CPVC
  • Ren trong (EY200) để đấu nối ren ngoài
  • Mặt bích (EY300) để lắp với hệ thống mặt bích.

Dòng EY phù hợp với đường ống cỡ nhỏ từ 1/2″ đến 4″ và đặc biệt linh hoạt trong các tủ điện hóa chất, hệ thống bể nuôi trồng thủy sản và dây chuyền sản xuất mà không gian lắp đặt hạn chế.

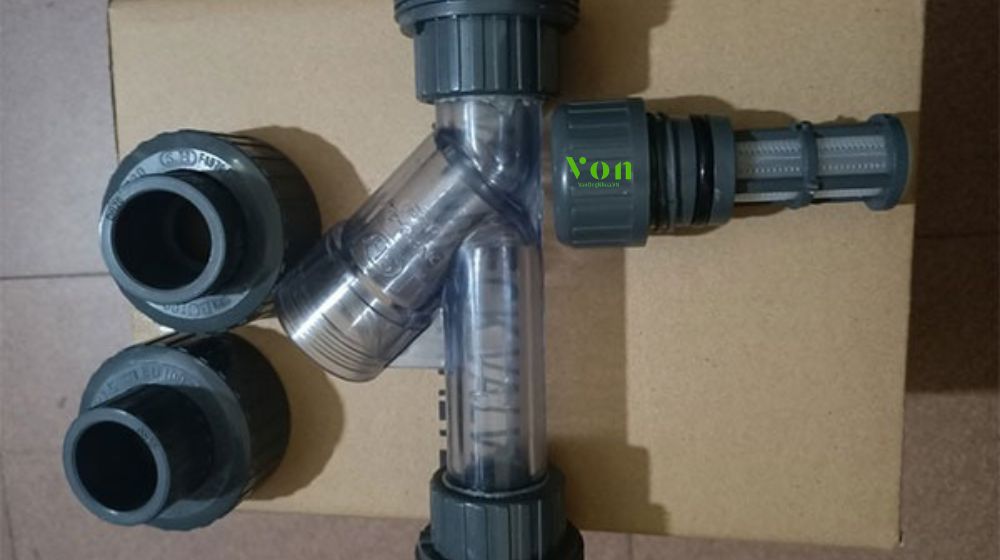

3.3 Kiểm tra kích thước lưới lọc và áp suất

Lưới lọc (screen) là linh hồn của y lọc – kích thước lỗ lưới không phù hợp dẫn đến lọc không hiệu quả hoặc tắc nghẽn quá nhanh, làm giảm lưu lượng toàn hệ thống đường ống.

• Toàn bộ dòng y lọc ShieYu JS300 sử dụng lưới lọc với kích thước lỗ 2,5 mm đồng đều cho mọi kích thước từ DN15 đến DN200.
• Lưới lọc dòng EY làm từ PE (polyethylene) với khả năng chống hóa chất tốt. Nếu ứng dụng của bạn yêu cầu kích thước lỗ lưới khác, hãy thông báo rõ khi đặt hàng để chúng tôi tư vấn phương án thay thế phù hợp.

Về áp suất cần lưu ý với dòng JS300

• Kích thước DN15 ~ DN80 có áp suất làm việc 10 kgf/cm² và áp suất thử nghiệm 15 kgf/cm².
• Từ DN100 trở lên, áp suất làm việc giảm xuống còn 7 kgf/cm² và áp suất thử nghiệm 10 kgf/cm².

Nếu hệ thống của bạn vận hành gần ngưỡng áp suất tối đa, hãy chọn kích thước y lọc ShieYu ở ngưỡng DN80 trở xuống để có biên độ an toàn áp suất tốt hơn.

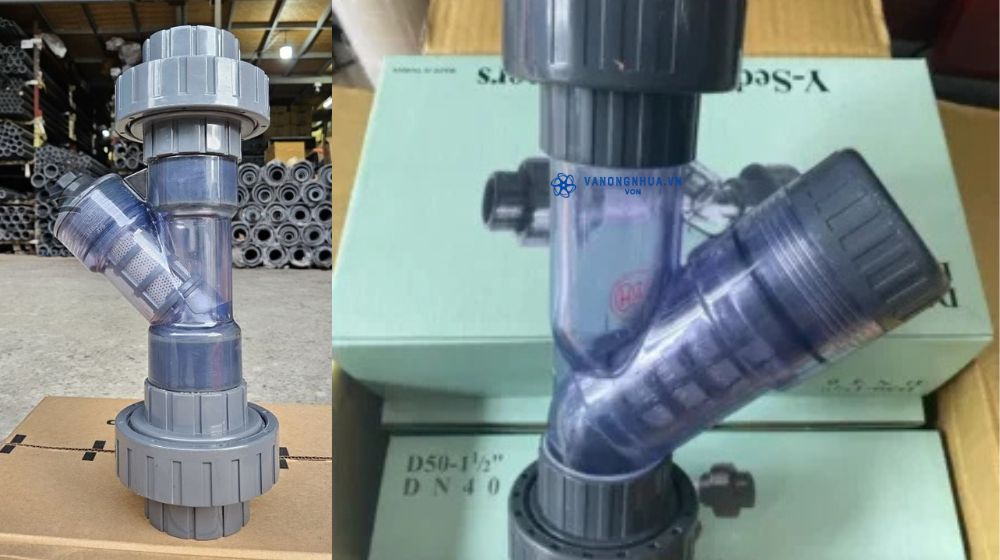

4. Y lọc ShieYu đáp ứng những tiêu chuẩn nào?

Câu hỏi về tiêu chuẩn quốc tế luôn là một trong những câu hỏi đầu tiên của các kỹ sư thiết kế khi tìm hiểu y lọc nhựa ShieYu – đặc biệt với những dự án có yêu cầu nghiêm ngặt về tuân thủ tiêu chuẩn trong đấu thầu hoặc kiểm định.

Y lọc ShieYu JS300 cung cấp đầy đủ bảng kích thước (dimensions table) theo ba tiêu chuẩn quốc tế:

• JIS (Nhật Bản – đơn vị mm)
• ANSI (Mỹ – đơn vị inch)
• DIN (châu Âu – đơn vị mm).
• Dung sai chiều dài mặt bích tuân theo EN558-1:1995. Kích thước tiêu chuẩn được tính dựa trên vật liệu PVC.

Với dòng EY, bảng kích thước cũng đồng thời đáp ứng JIS, ANSI và DIN cho cả ba kiểu kết nối socket, ren và mặt bích. Đây là điểm mạnh cạnh tranh của y lọc nhựa ShieYu so với nhiều nhãn hiệu chỉ hỗ trợ một hoặc hai tiêu chuẩn.

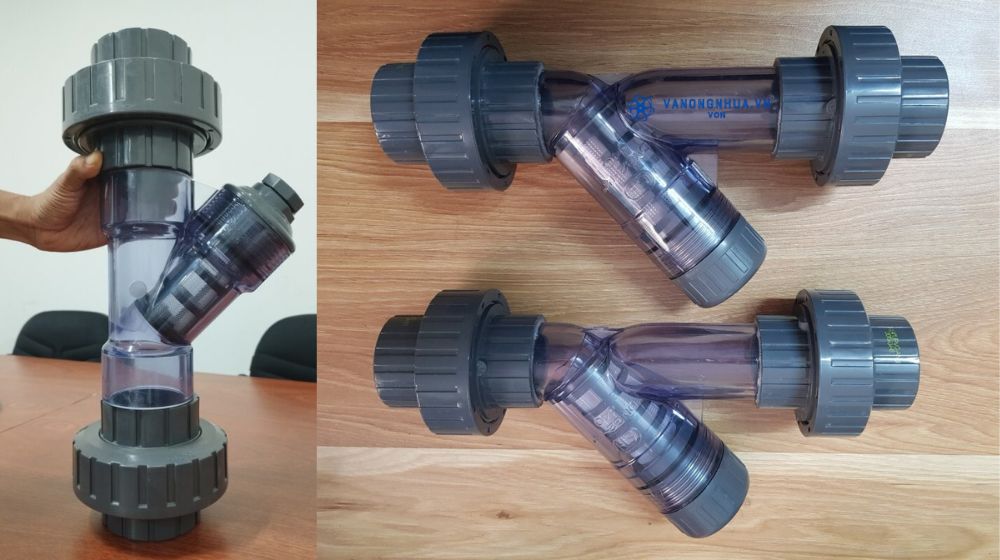

5. Những sai lầm phổ biến với y lọc ShieYu

Sau nhiều năm phân phối y lọc ShieYu với số lượng lớn cho các công trình công nghiệp, nuôi trồng thủy sản, xử lý nước và hóa chất, chúng tổng hợp lại những sai lầm phổ biến nhất mà người mua thường gặp – không phải để phê bình, mà để bạn tránh được những phiền toái và chi phí không đáng có.

5.1 Chọn sai vật liệu với đặc điểm nhiệt độ lưu chất

Chọn UPVC cho môi trường có nhiệt độ trên 60°C. UPVC biến dạng và mất tính bền cơ học ở nhiệt độ cao hơn ngưỡng này. Với hệ thống nước nóng hoặc hóa chất ấm, bạn phải chọn CPVC (đến 90°C), PP (đến 90°C) hoặc PVDF (đến 120°C).

Chúng tôi từng gặp trường hợp y lọc UPVC bị méo thân chỉ sau hai tháng lắp trong hệ thống nước nóng 70°C – hoàn toàn có thể tránh được nếu chọn đúng vật liệu từ đầu.

5.2 Sai áp suất làm việc của y lọc ShieYu

Việc tra bảng áp suất từ catalogues của nhà sản xuất là cần thiết, song riêng với y lọc nhựa lọc PP khi tra theo áp suất chuẩn PVC thì khác

Như đã đề cập, áp suất thử nghiệm của y lọc ShieYu JS300 làm bằng PP chỉ bằng 70% so với bảng PVC. Nếu bảng ghi áp suất thử 15 kgf/cm² thì với PP chỉ được thử tối đa 10,5 kgf/cm². Thử vượt ngưỡng này dẫn đến nứt thân hoặc rò mặt bích ngay trong quá trình thử áp.

5.3 Nhầm tiêu chuẩn mặt bích giữa JIS và DIN

Hai tiêu chuẩn này có kích thước D2 (đường kính tâm lỗ bu-lông) và D3 (đường kính ngoài mặt bích) khác nhau.

Ví dụ với y lọc ShieYu JS300 cỡ DN80:

• Theo JIS, D2=150mm và D3=185mm
• Theo DIN, D2=150mm và D3=200mm.

Mua nhầm tiêu chuẩn là mua nhầm sản phẩm – bu-lông không khớp và phải trả hàng.

5.4 Chọn kiểu lắp đặt không phù hợp với không gian

Chọn JS300 mặt bích cho vị trí có không gian hạn chế thay vì dùng EY100 kiểu socket. JS300 có chiều cao H lớn hơn đáng kể so với EY cùng kích thước

Ví dụ: Với DN50, JS300 có H=165mm trong khi EY có H=155mm và kích thước tổng thể nhỏ gọn hơn nhiều.

Trong hệ thống ống nhiều tầng hoặc tủ điều khiển hóa chất, EY là lựa chọn phù hợp hơn.
