Mặt bích PVC 114 là gì

Nhiều người dùng thật sự không hiểu tại sao có mặt bích PVC 114 và mặt bích PVC 110. Đôi khi họ được các nhà phân phối phụ kiện ống nhựa tư vấn có thể lắp lẫn với nhau được và thực sự có lắp lẫn được với nhau không là điều chắc hẳn nhiều người còn băn khoăn. Bài viết này chia sẻ những kiến thức cần thiết giúp bạn đọc giải đáp thắc mắc trên

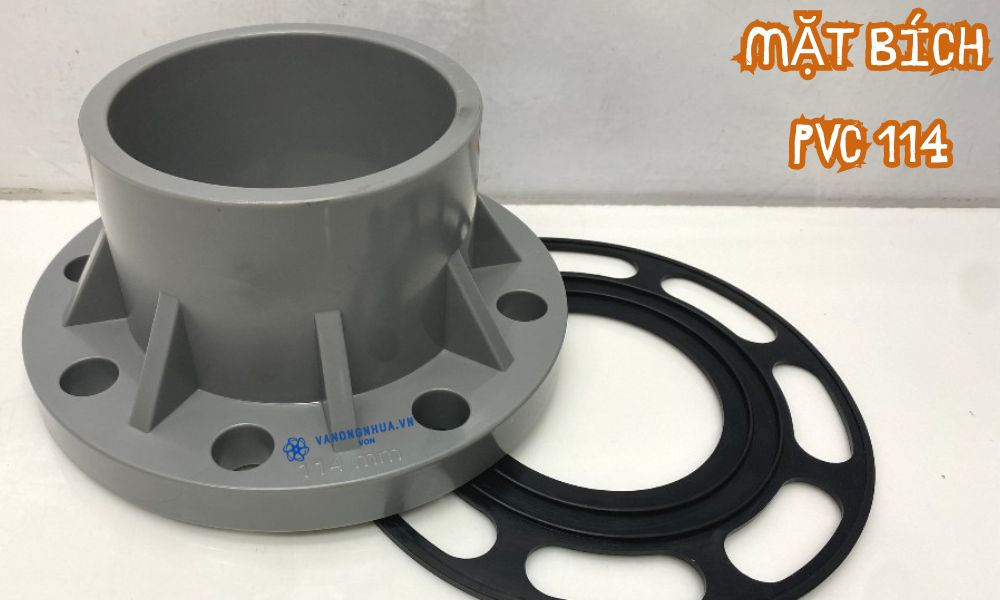

1. Mặt bích PVC 114 là gì?

Đầu tiên chúng ta cần định nghĩa về mặt bích nhựa PVC 114 có nghĩa là gì. Dòng phụ kiện này là sự tổng hợp của 3 yếu tố dưới đây

• Là 1 loại mặt bích nhựa – phụ kiện cơ khí có dạng đĩa tròn với các lỗ bulong xung quanh
• Được làm từ vật liệu là nhựa PVC
• Kết nối với ống có đường kính ngoài 114mm – kích thước ống nhựa PVC theo hệ inch (4 inch) thường gặp trong các bản vẽ kỹ thuật quốc tế.

3 yếu tố trên tạo nên mặt bích nhựa PVC nối ống có đường kính ngoài 114mm, mang lại ba lợi thế cốt lõi:

• Khả năng chịu hóa chất ăn mòn
• Trọng lượng nhẹ giúp giảm tải trọng hệ thống
• Phương thức kết nối linh hoạt giữa ống PVC với các thiết bị van có cùng chuẩn mặt bích, áp dụng cùng kích cỡ cho ống nhựa uPVC

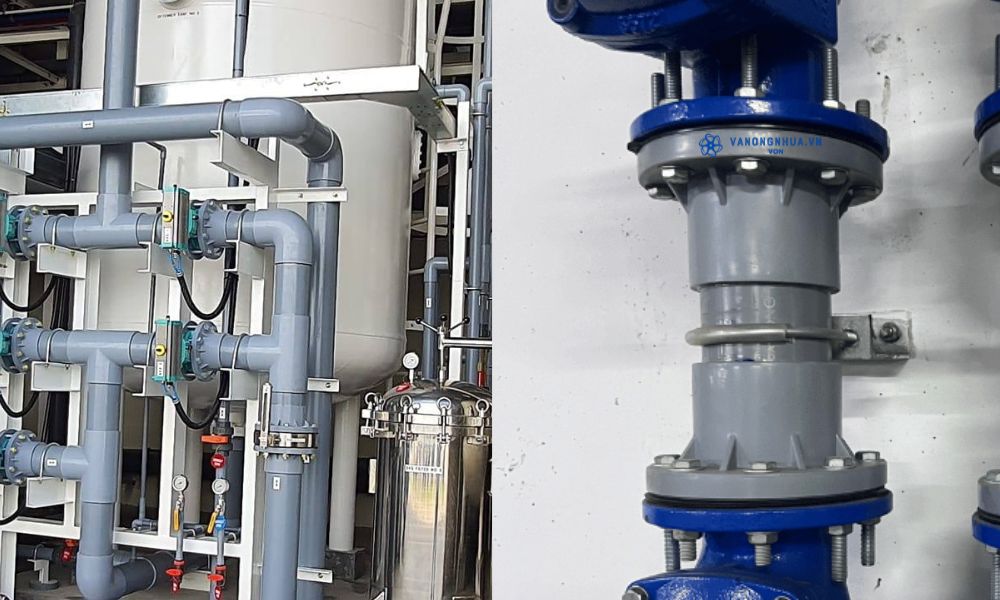

2. Mặt bích PVC 114 có lắp ống 110 được không

Đây là câu hỏi mà chúng tôi thường xuyên nhận được từ các đội ngũ thi công. Sau khi tiếp nhận, xử lý và tư vấn thì lý do có câu hỏi này là

• Khách hàng mua nhầm kích cỡ vì mua cho các thiết bị, điển hình và van DN100 (lắp trên ống thép có đường kính ngoài 114mm)
• Do quá trình đo kích thước đường kính ngoài không thật sự chính xác

Và thực tế thì mặt bích nhựa PVC 114 có lắp được vào ống 110 không?

• Về lý thuyết thì không cho phép
  • Hệ thống quy chuẩn sinh ra để đảm bảo sự đồng bộ. Nếu lắp đặt sai lệch, người dùng sẽ phá vỡ tính ổn định của liên kết.
  • Nếu lắp đặt đúng và đảm bảo được thì không cần tới mặt bích PVC 110
• Thực tế: Thợ thi công vẫn lắp đặt được bằng cách nong ống rộng ra mỗi bên thêm 2mm x 2 = 4mm.
  • Tuy nhiên, nên hạn chế phương pháp này. Việc cưỡng ép nhiệt lên nhựa PVC làm biến đổi cấu trúc phân tử
  • Dẫn đến nứt vỡ dưới áp lực cao, gây rò rỉ nghiêm trọng sau một thời gian vận hành.

3. Mặt bích PVC 114 có những loại nào

Thị trường hiện nay cung cấp đa dạng chủng loại mặt bích nhựa PVC phi 114 để đáp ứng từng yêu cầu kỹ thuật riêng biệt. Dưới đây là các dòng mặt bích PVC Ø114 phổ biến

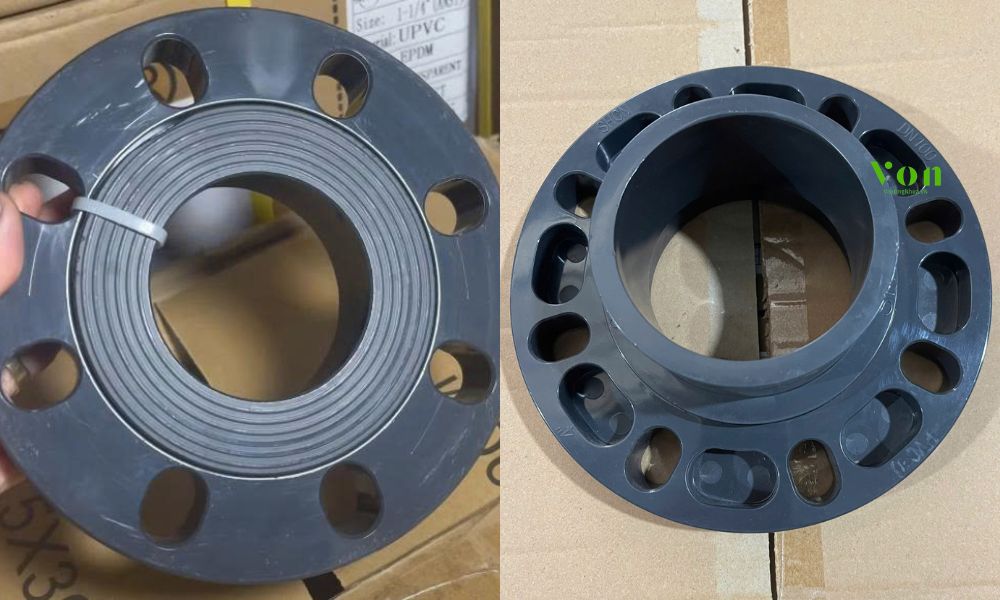

3.1 Mặt bích rời PVC 114

Gồm hai phần đầu nối và vành bích tách biệt

• Cho phép xoay vành tự do để căn chỉnh lỗ bu lông dễ dàng
• Cực kỳ hữu ích trong các dự án cần tháo lắp nhanh chóng và tiến hành bảo trì nhiều lần

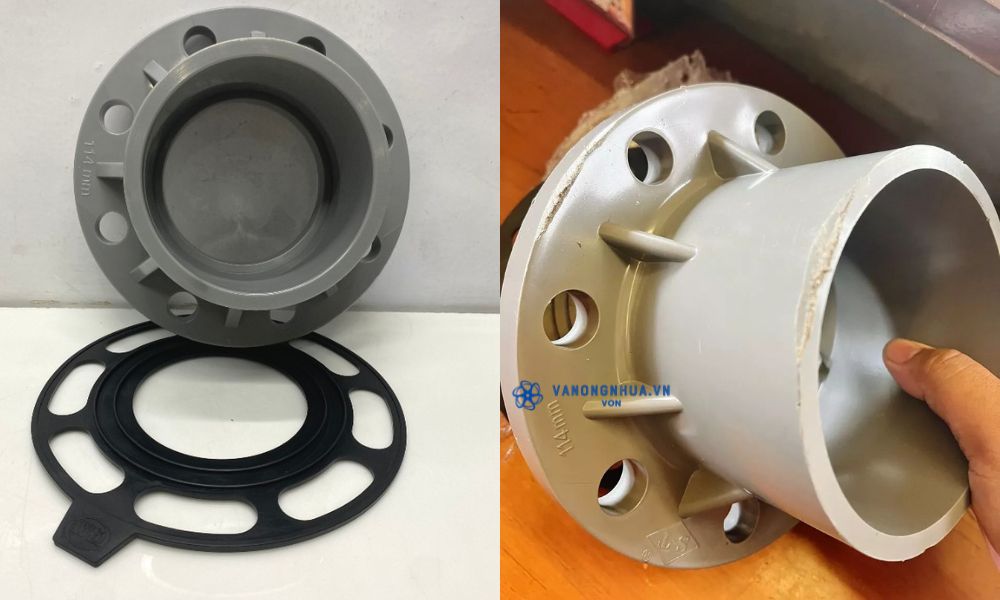

3.2 Mặt bích liền PVC 114

Phần thân và cổ nối đúc liền khối, mang lại độ cứng cáp và khả năng chịu lực tốt, phù hợp cho công trình áp lực cao

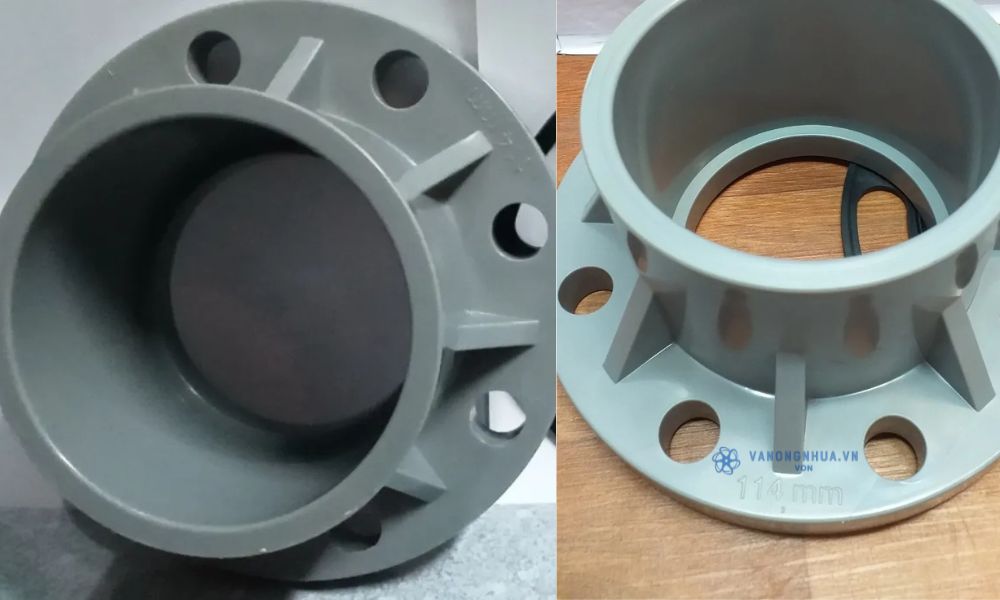

3.3 Mặt bích nhựa PVC phi 114 dán keo

Đây là loại thông dụng cho dòng mặt bích nhựa PVC phi 114, sử dụng keo dán PVC chuyên dụng để tạo mối liên kết hóa học bền vững.

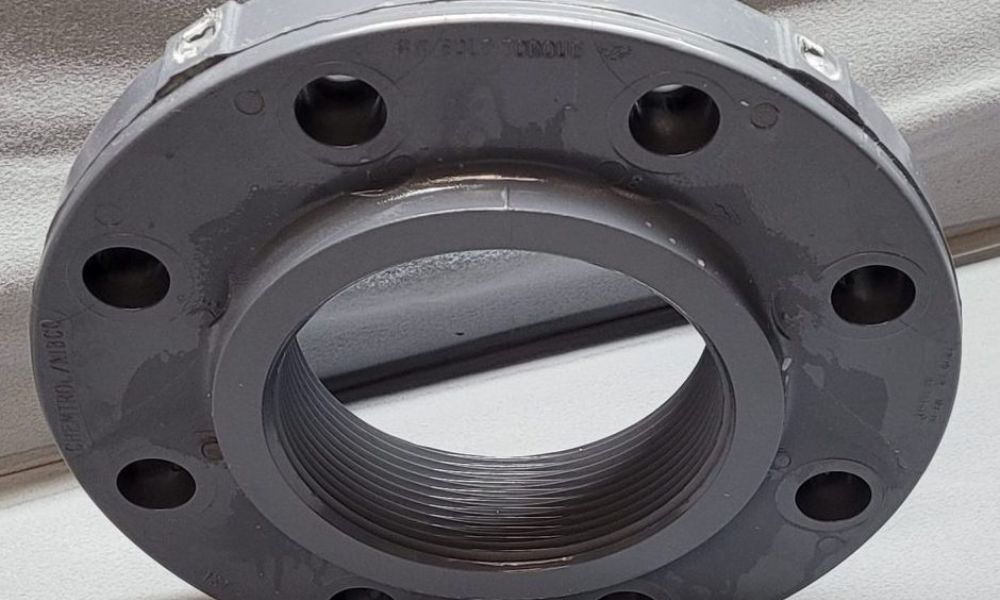

3.4 Mặt bích PVC phi 114 nối ren

Loại mặt bích nhựa PVC 114 này sử dụng các vòng ren tiêu chuẩn, ít dùng hơn nhưng lại là cứu cánh khi cần kết nối với các thiết bị bằng kim loại có ren ngoài.

4. Mặt bích PVC 114 có những chuẩn bích gì

Sai lầm phổ biến của nhiều người tiêu dùng là chỉ quan tâm đến đường kính ống mà quên mất tiêu chuẩn mặt bích áp dụng cho hệ thống. Việc chọn sai chuẩn bích dẫn đến việc phải khoan lại lỗ hoặc thay mới toàn bộ, gây lãng phí lớn. Tiêu chuẩn mặt bích nhựa PVC 114 thường dùng ở Việt Nam là các tiêu chuẩn BS và JIS

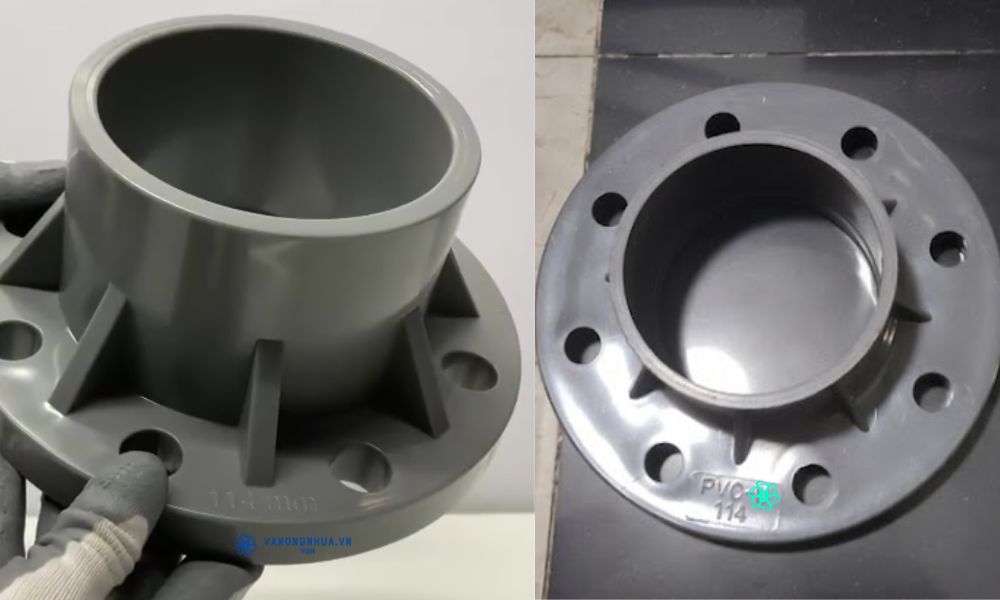

4.1 Mặt bích nhựa PVC 114 tiêu chuẩn BS

Bích PVC 114 mang tiêu chuẩn mặt bích BS có cùng kích thước với mặt bích tiêu chuẩn ISO và DIN, theo đó với mặt bích BS PN10/16 sẽ có

• Đường kính ngoài: 220mm
• Đường kính tâm lỗ bu lông:  180mm
• Số lỗ bu lông: 8 lỗ
• Đường kính lỗ bulong: 18mm

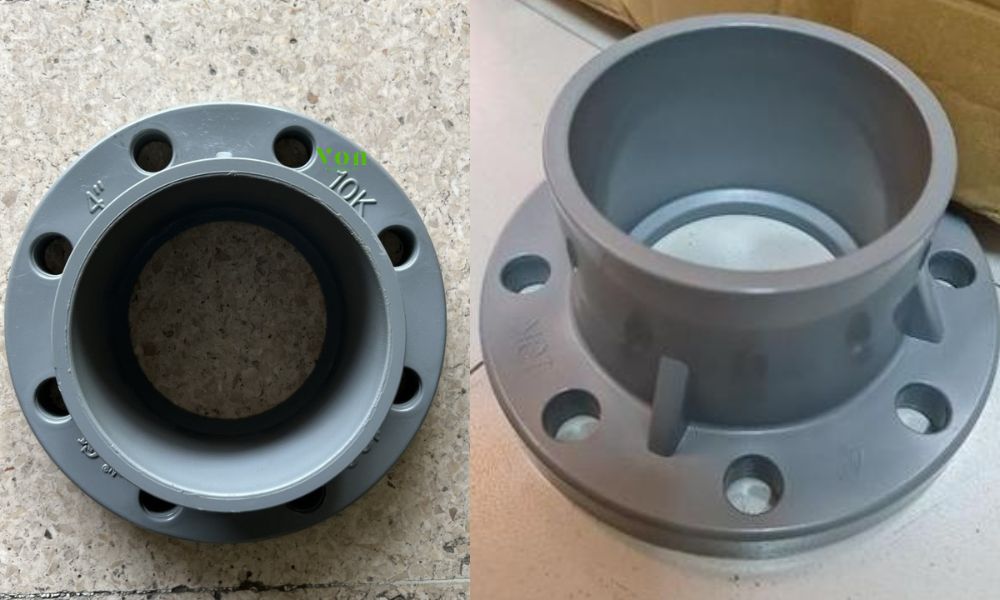

4.2 Mặt bích nhựa PVC 114 tiêu chuẩn JIS

Dòng mặt bích PVC 114 này phổ biến trong các công trình áp dụng theo tiêu chuẩn thiết kế của Nhật Bản. Tiêu chuẩn mặt bíc JIS cũng quy định các thông như chuẩn BS, theo đó với kích cỡ bích nối ống 114 áp lực 10K

• Đường kính ngoài: 210mm
• Đường kính tâm lỗ bu lông:  175mm
• Số lỗ bu lông: 8 lỗ
• Đường kính lỗ bulong: 19mm

5. Nhãn hiệu mặt bích PVC 114

Tại Việt Nam, phân khúc mặt bích nhựa PVC 114 có sự cạnh tranh mạnh mẽ giữa hàng nội địa chất lượng cao và hàng nhập khẩu cao cấp. Sự lựa chọn của khách hàng nên dựa trên uy tín thương hiệu và các chứng chỉ kiểm định chất lượng đi kèm.

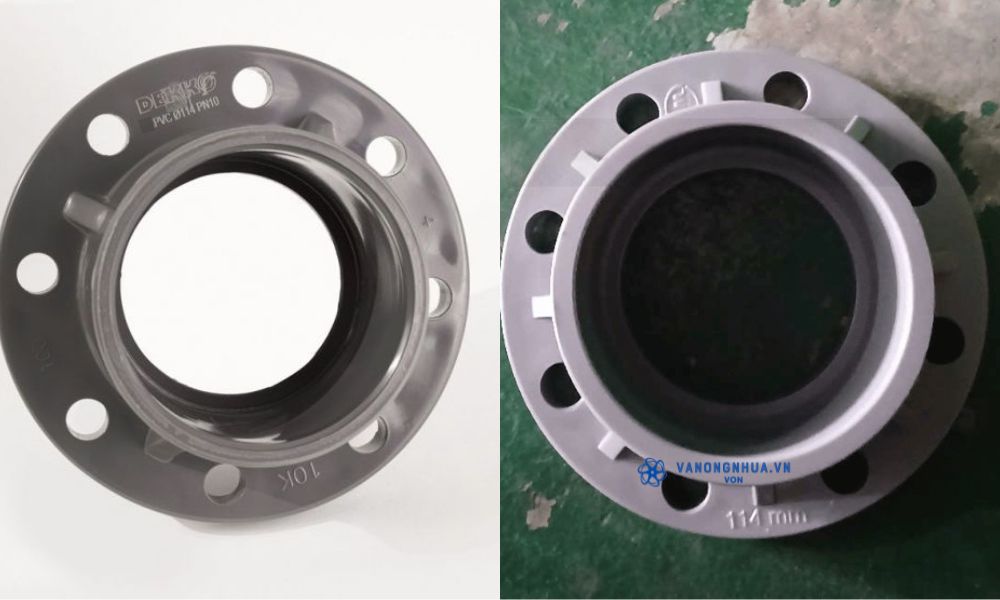

5.1 Mặt bích nhựa PVC 114 sản xuất tại VN

Các thương hiệu sản xuất tại Việt Nam đã khẳng định được vị thế trong việc cung cấp mặt bích PVC 114, với khả năng chịu nhiệt tốt, bề mặt nhẵn mịn và kích thước chuẩn xác theo hệ inch

• Mặt bích nhựa uPVC Dekko
• Mặt bích nhựa Tiền Phong
• Mặt bích nhựa Bình Minh

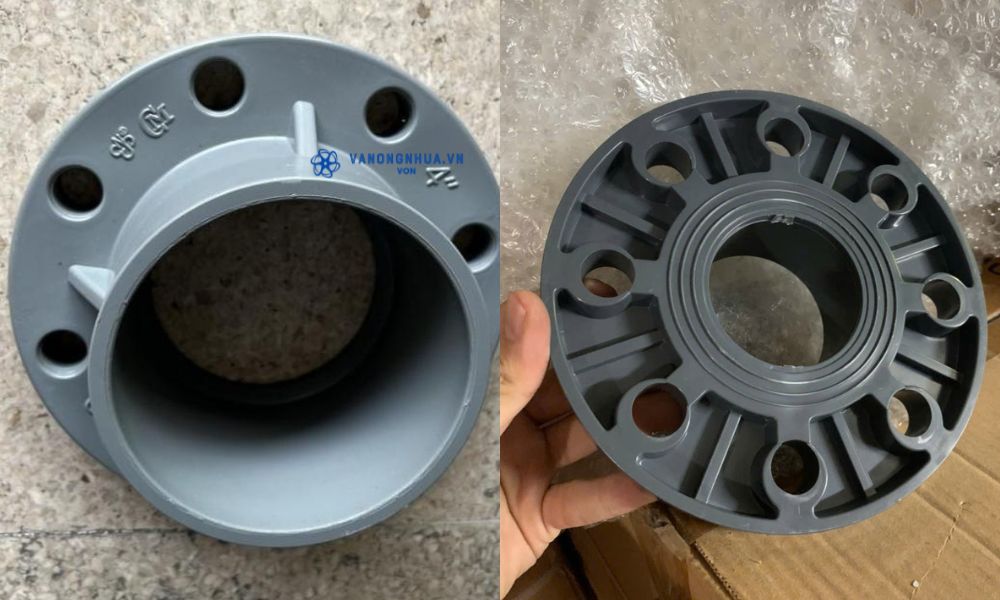

5.2 Mặt bích nhựa PVC 114 nhập khẩu

Mặt bích nhựa PVC phi 114 nhập khẩu vẫn đang chiếm thị phần lớn trong các dự án và hệ thống đường ống nhựa, đáng kể đến là các nhãn hiệu dưới đây

• Mặt bích ShieYu
• Mặt bích Hershey
• Mặt bích nhựa Asahi

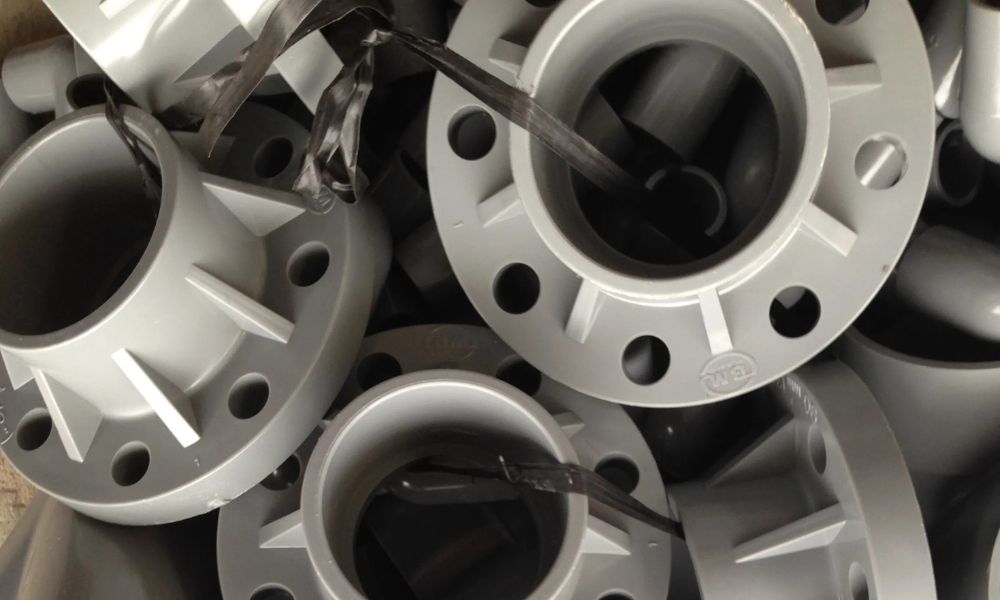

6. Mua mặt bích PVC 114 ở đâu

Việc lựa chọn đơn vị cung ứng mặt bích PVC 114 có kho hàng lớn và sẵn có là yếu tố quan trọng để đảm bảo tiến độ công trình. Người mua hàng nên liên hệ với nhà cung cấp uy tín, chẳng hạn như đại lý van ống nhựa (VON) của chúng tôi

• Duy trì hệ thống kho bãi tại Hà Nội và thành phố Hồ Chí Minh, sẵn hàng số lượng lớn, đảm bảo việc vận chuyển nhanh nhất đến tay người sử dụng.
• Khách hạng sẽ nhận được mức giá tối ưu, được hỗ trợ về hồ sơ năng lực, chứng chỉ CO/CQ và tư vấn kỹ thuật chuyên sâu
