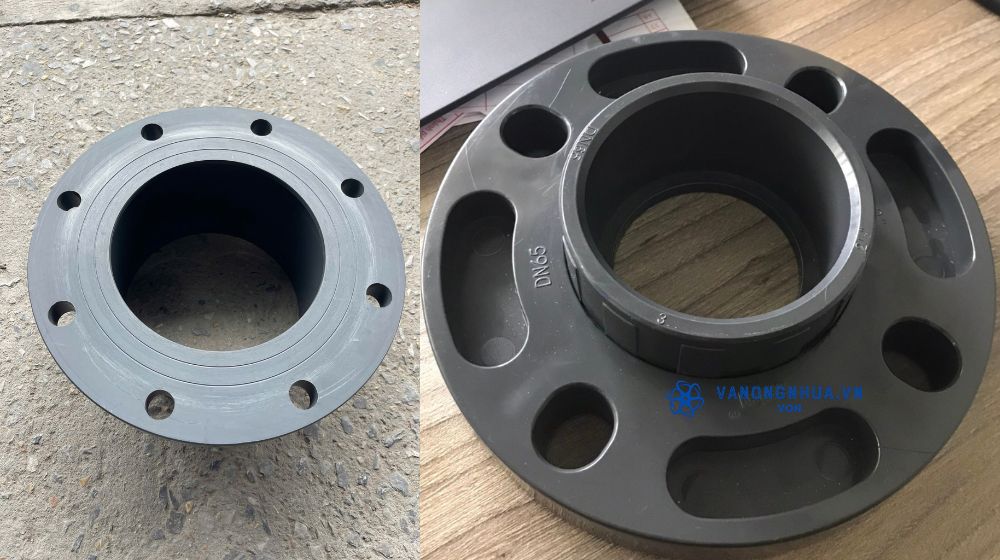

4 loại mặt bích ShieYu – 4 vật liệu – Kích cỡ từ DN15 ~ 600

Khi chào bán mặt bích ShieYu chúng tôi chào bán sự tinh hoa, công nghệ và sự đa dạng với chất lượng cao và giá thành ở tầm trung của nhà sản xuất van ShieYu.

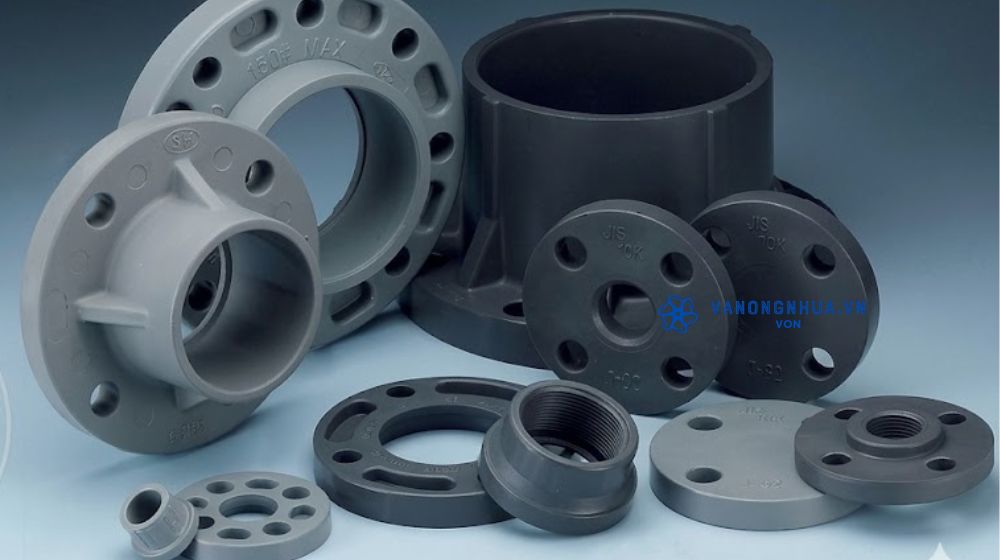

1. Mặt bích ShieYu là gì

Trong tất cả các kiểu kết nối đường ống, mặt bích là lựa chọn duy nhất cho phép tháo lắp hoàn toàn mà không làm hỏng ống hay thiết bị. Đây là lý do mặt bích ShieYu trở thành tiêu chuẩn bắt buộc trong nhiều hệ thống công nghiệp lớn của các dự án, nơi việc bảo trì, thay thế van và thiết bị diễn ra thường xuyên.

Sau nhiều năm tư vấn kỹ thuật, chúng tôi nhận thấy rằng những hệ thống đầu tư đúng vào kiểu kết nối mặt bích ngay từ đầu luôn tiết kiệm chi phí vận hành dài hạn hơn hẳn so với hệ thống dùng kiểu kết nối cố định.

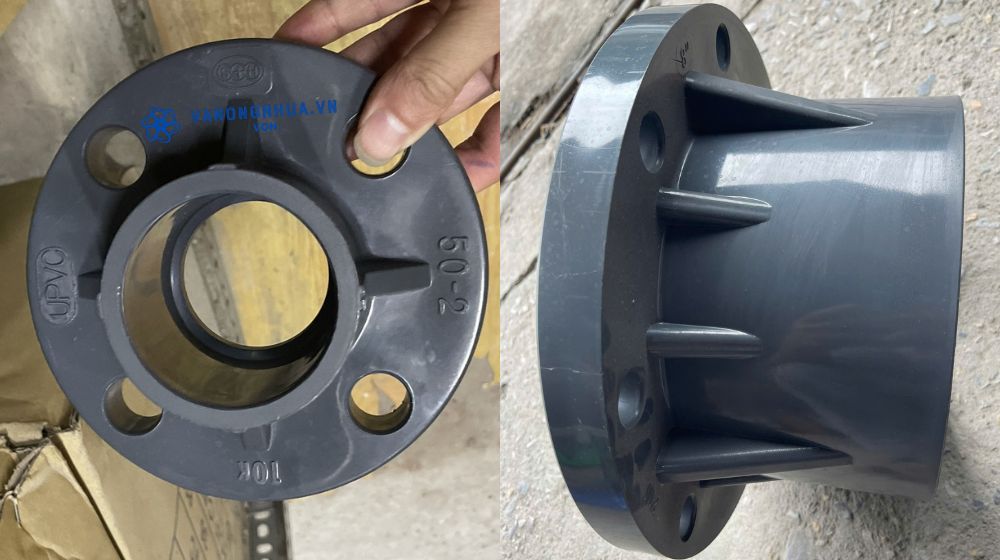

1.1 Nguyên lý và ưu điểm của mặt bích nhựa ShieYu

Kết nối mặt bích hoạt động theo nguyên lý đơn giản: Hai mặt bích đối diện được bắt chặt với nhau bằng bu lông, kẹp gioăng làm kín ở giữa. Mặt bích nhựa ShieYu được đúc liền khối hoặc hàn vào đầu ống, tạo ra mặt tiếp xúc phẳng chuẩn xác để bắt bu lông.

Ưu điểm vượt trội: tháo lắp dễ dàng khi cần bảo trì, thay thế van hoặc thiết bị mà không cần cắt ống. Đây là kiểu kết nối không thể thiếu trong các hệ thống yêu cầu bảo trì định kỳ.

1.2 Vật liệu của mặt bích ShieYu

Mặt bích ShieYu được sản xuất từ bốn loại vật liệu nhựa kỹ thuật:

• Nhựa uPVC cho hệ thống nước lạnh và hóa chất nhẹ
• Nhựa PP (polypropylene) cho môi trường hóa chất đa dạng và nhiệt độ cao hơn
• Nhựa cPVC chịu nhiệt đến 93°C phù hợp hệ thống nước nóng
• Nhựa PVDF là vật liệu cao cấp nhất – chịu hóa chất mạnh, nhiệt độ cao, ứng dụng trong dược phẩm và bán dẫn.

Chọn đúng vật liệu là điều kiện tiên quyết để mặt bích hoạt động đúng tuổi thọ thiết kế.

2. Đặc điểm 4 dòng mặt bích ShieYu

Danh mục mặt bích nhựa ShieYu bao gồm bốn dòng sản phẩm chính, mỗi dòng phục vụ một nhu cầu kết nối cụ thể:

• TS Series (Taper flange)
• VS Series (van stone flange)
• FW Series (welding flange và blind flange)
• FS Series (screw flange).

Chúng tôi nhà phân phối phụ kiện ống nhựa đã làm việc với cả bốn dòng này trong nhiều dự án khác nhau và có thể nói thẳng:

• Mỗi dòng có ứng dụng riêng, không thể thay thế cho nhau.
• Chọn nhầm dòng dẫn đến hệ thống không lắp được, rò rỉ hoặc phải làm lại toàn bộ.

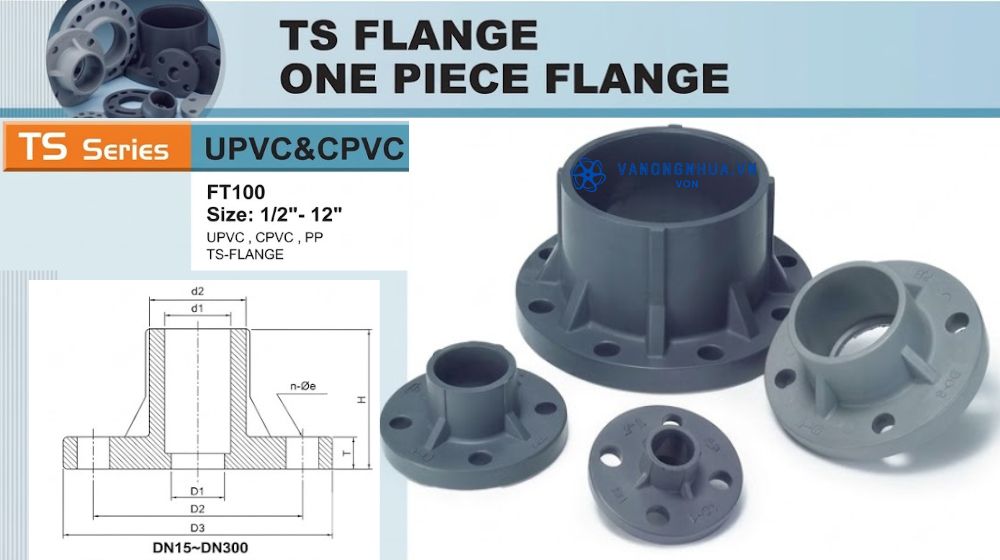

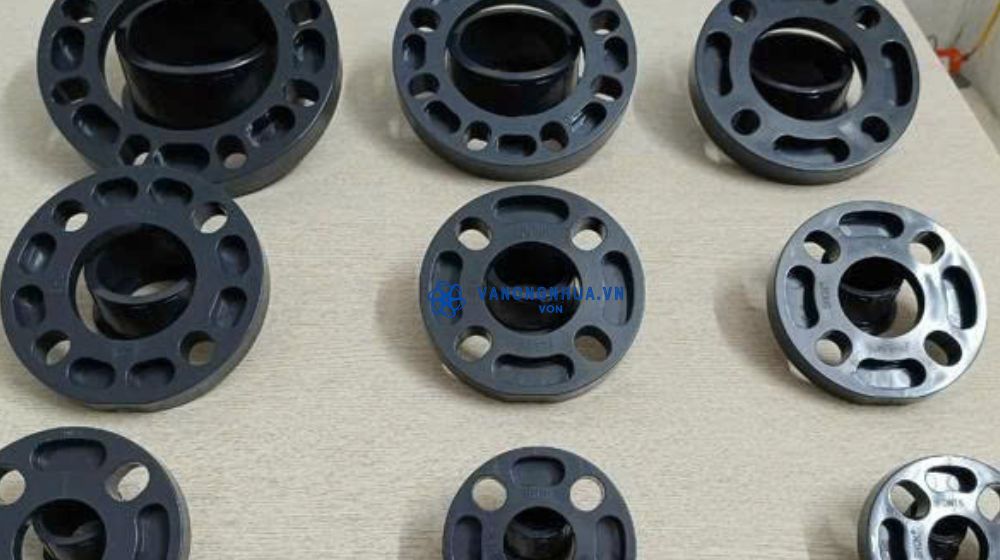

2.1 Mặt bích ShieYu đúc liền khối (one piece flange) TS Series

TS Series – mã FT100 – là dòng mặt bích ShieYu đúc liền khối, thân mặt bích và ống kết nối được đúc thành một chi tiết duy nhất.

• Vật liệu: UPVC, CPVC hoặc PP.
• Kích thước từ DN15 (1/2″) đến DN300 (12″).
• Chuẩn kích thước cung cấp đồng thời theo ANSI và JIS – đây là điểm tôi đặc biệt đánh giá cao vì thị trường Việt Nam sử dụng cả hai tiêu chuẩn này.

Thiết kế một khối loại bỏ hoàn toàn nguy cơ rò rỉ tại điểm nối giữa thân mặt bích và ống – một điểm yếu thường gặp ở các mặt bích lắp ghép kém chất lượng. Số lỗ bu lông từ 4 lỗ (cỡ nhỏ) đến 12 hoặc 16 lỗ (cỡ lớn từ DN200 trở lên), đảm bảo lực ép đều trên toàn bộ mặt bích.

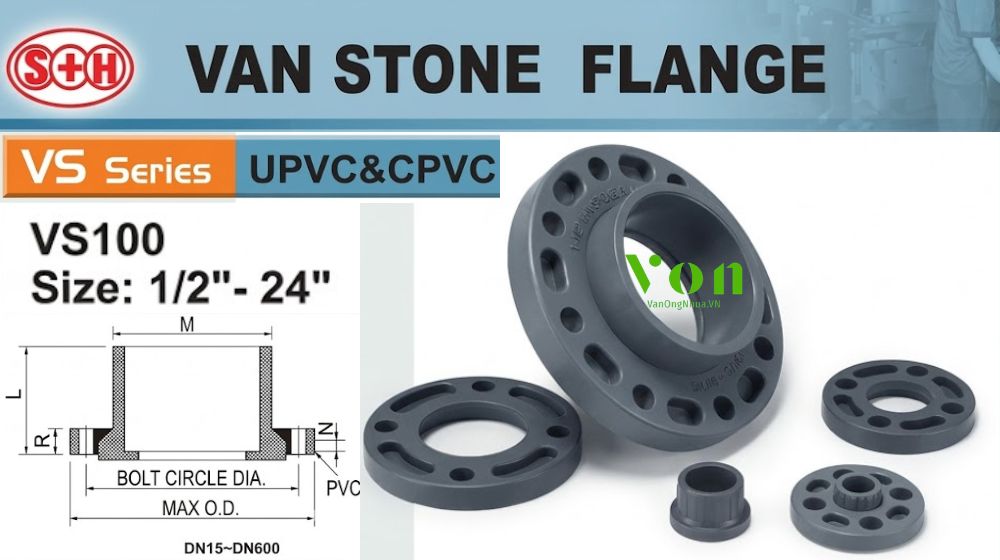

2.2 Mặt bích nhựa ShieYu van stone VS Series

VS Series là dòng mặt bích nhựa ShieYu kiểu van stone – vòng mặt bích rời lồng vào đầu ống được loe ra.

Đặc điểm nổi bật của dòng mặt bích ShieYu này là

• Kích thước lớn nhất trong danh mục ShieYu: DN15 (1/2″) ~ DN600 (24″) – đây là dòng duy nhất đáp ứng được các đường ống đường kính lớn.
• Vật liệu uPVC và cPVC.
• Vòng mặt bích xoay tự do quanh ống, cho phép căn chỉnh lỗ bu lông dễ dàng khi lắp đặt mà không cần xoay cả đoạn ống – rất hữu ích với đường ống lớn hoặc đường ống đã được lắp cố định vào hệ thống.
• Bảng kích thước VS100 theo tiêu chuẩn inch, đầy đủ mã sản phẩm riêng cho uPVC và cPVC.

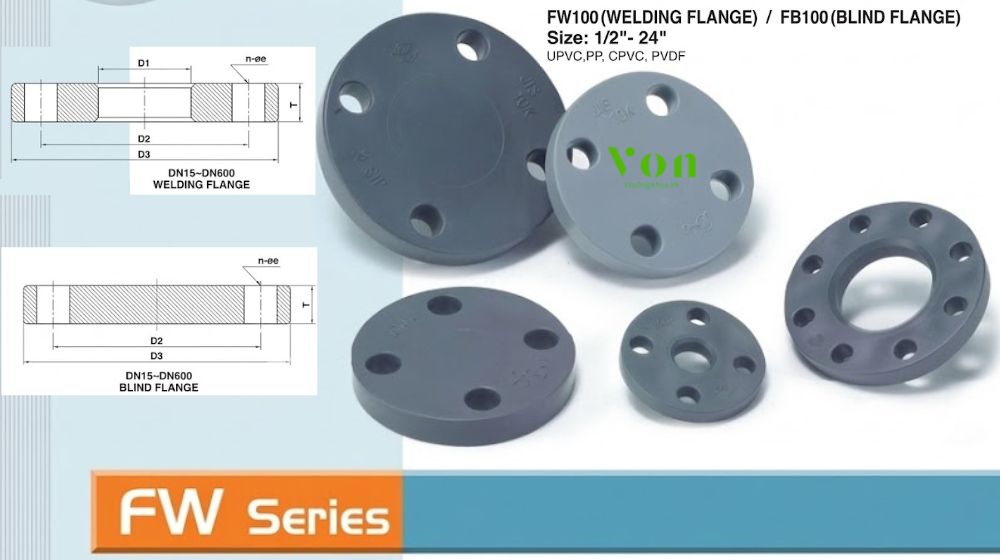

2.3 Mặt bích ShieYu hàn và mặt bích bịt kín FW Series

FW Series bao gồm hai loại trong cùng một dòng:

• FW100 là welding flange (mặt bích hàn)
• FB100 là blind flange (mặt bích bịt)

Các đặc điểm nổi bật cần nhớ về dòng mặt bích ShieYu này, gồm:

• Vật liệu UPVC, PP, CPVC, PVDF – đây là dòng duy nhất trong danh mục ShieYu có làm từ vật liệu nhựa PVDF.
• Mặt bích ShieYu FW100 hàn trực tiếp vào ống, tạo mối nối cứng chắc nhất. FB100 dùng để bịt kín đầu ống hoặc đầu nối – không thể thiếu khi cần cô lập một nhánh của hệ thống để bảo trì mà không tắt toàn bộ hệ thống.
• Kích thước từ DN15 (1/2″) đến DN600 (24″)
• Kích thước theo đồng thời ba tiêu chuẩn JIS, ANSI và DIN.

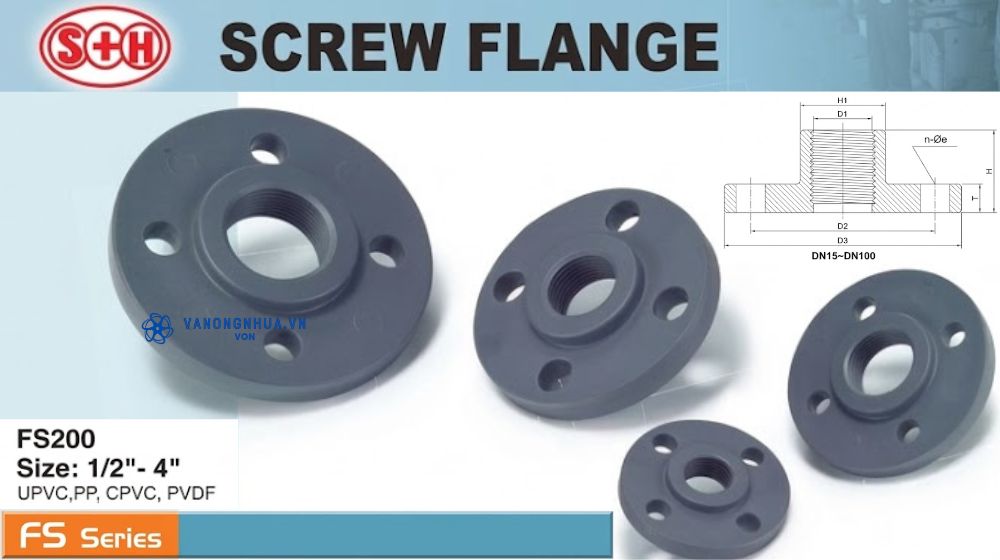

2.4 Mặt bích nhựa ShieYu có ren (screw flange) FS Series

FS Series – Mã FS200 – là dòng mặt bích nhựa ShieYu có

• Ren trong
• Kết nối với ống ren ngoài mà không cần keo hàn.
• Vật liệu UPVC, PP, CPVC, PVDF.
• Kích thước từ DN15 (1/2″) đến DN100 (4″).
• Tiêu chuẩn ren đa dạng gồm ba tiêu chuẩn ren phổ biến nhất trên thị trường
  • PT (JIS)
  • NPT (ANSI)
  • R (DIN)

Đây là lựa chọn lý tưởng khi cần lắp mặt bích vào đầu ống ren sẵn có mà không muốn dùng nhiệt hoặc keo – ví dụ như lắp bổ sung mặt bích vào hệ thống đang vận hành, hoặc khi lắp đặt trong không gian kín không dùng được keo hàn.

3. Cách đọc bảng thông số mặt bích ShieYu

Đây là phần chúng tôi dành nhiều thời gian nhất khi tư vấn cho khách hàng chọn mặt bích ShieYu.

Bảng thông số kỹ thuật của ShieYu rất chi tiết và đầy đủ, nhưng nếu không hiểu cách đọc, bạn dễ dàng đặt nhầm kích thước.

Chúng tôi đã gặp nhiều trường hợp mua nhầm mặt bích ANSI trong khi hệ thống dùng tiêu chuẩn JIS – hai bộ kích thước này khác nhau hoàn toàn dù cùng ghi “1 inch”. Để tránh sai lầm tốn kém này, bạn cần nắm vững các ký hiệu kích thước trong bảng thông số.

4. Thông số kích thước chính của mặt bích nhựa ShieYu

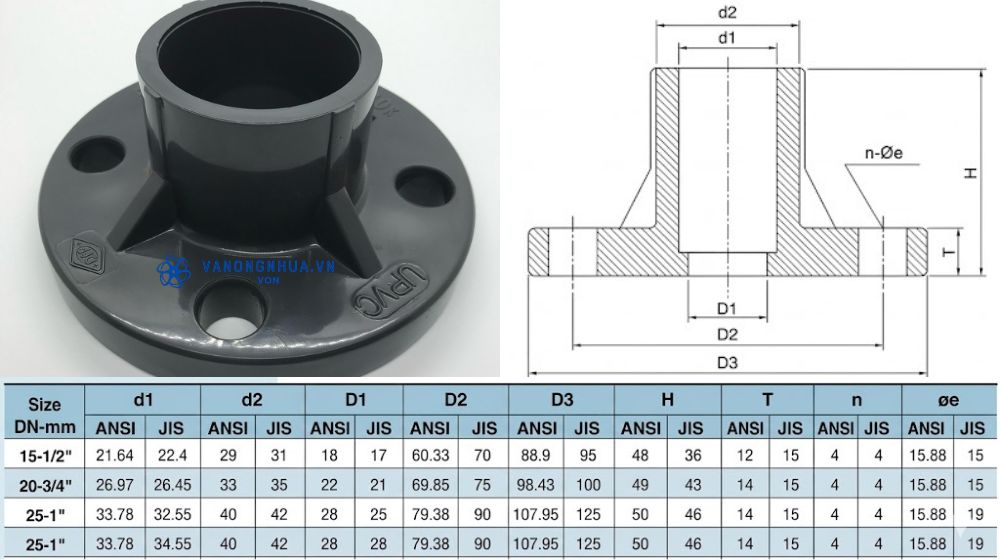

Trong bảng thông số mặt bích nhựa ShieYu, các ký hiệu quan trọng gồm:

• D1 – đường kính lỗ trong (bore diameter)
• D2 – đường kính vòng tròn bu lông (bolt circle diameter)
• D3 – đường kính ngoài mặt bích (outer diameter)
• T – chiều dày mặt bích
• H – chiều cao tổng thể
• n – số lỗ bu lông
• Øe – đường kính lỗ bu lông.

Với TS Series có thêm d1 và d2 là đường kính ống nối trong (socket). Hiểu rõ từng thông số này giúp bạn kiểm tra khả năng tương thích với thiết bị và van trong hệ thống trước khi đặt hàng.

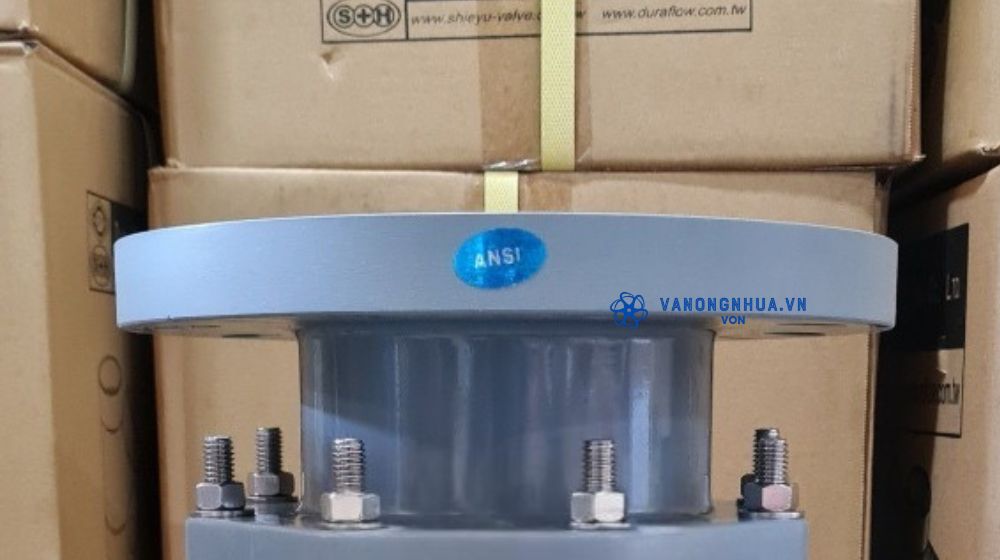

5. Chọn tiêu chuẩn JIS, ANSI hay DIN khi mua mặt bích ShieYu

Mặt bích ShieYu cung cấp đồng thời ba tiêu chuẩn quốc tế.

• JIS (Nhật Bản) phổ biến nhất tại thị trường Việt Nam – hầu hết thiết bị nhập từ Nhật và Đài Loan đều theo tiêu chuẩn này.
• ANSI (Mỹ) dùng cho thiết bị nhập từ Mỹ và các nước dùng tiêu chuẩn Mỹ.
• DIN (châu Âu) dùng cho thiết bị nhập từ châu Âu.

Lời khuyên thực tế từ kinh nghiệm của chúng tôi: Trước khi đặt hàng, hãy xác định rõ tiêu chuẩn của van, bơm hoặc thiết bị mà mặt bích cần kết nối. Mua theo cảm tính dẫn đến mặt bích không ghép được với thiết bị dù cùng kích thước danh nghĩa.

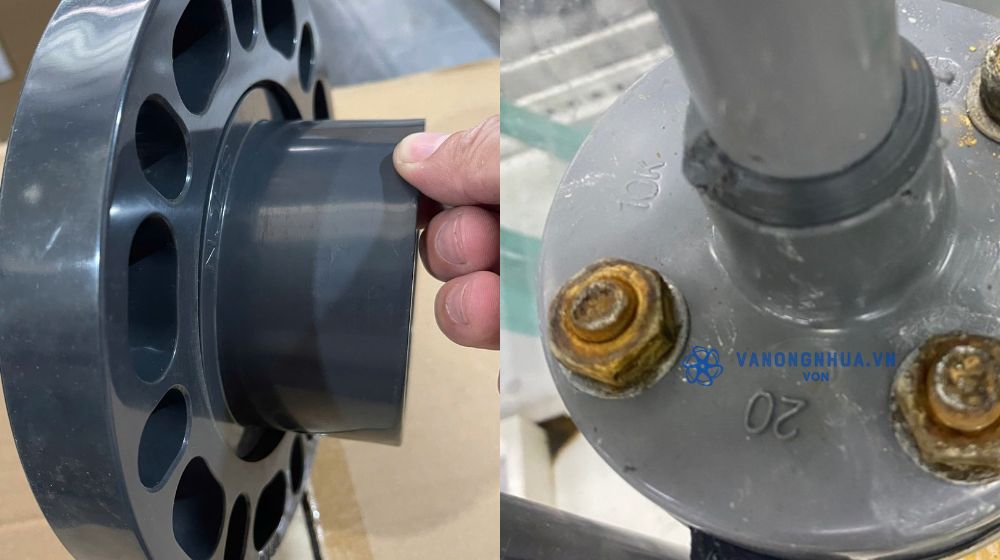

6. Ứng dụng thực tế trong các hệ thống công nghiệp

Mặt bích nhựa ShieYu hoạt động hiệu quả trong hàng loạt ứng dụng công nghiệp khác nhau – từ quy mô nhỏ đến hệ thống pipeline đường kính lớn. Mỗi ứng dụng đòi hỏi sự kết hợp phù hợp giữa dòng sản phẩm, vật liệu và tiêu chuẩn kích thước. Dưới đây là những ứng dụng phổ biến nhất và lựa chọn tôi thường tư vấn trong từng trường hợp.

6.1 Hệ thống xử lý nước và nước thải

Trong hệ thống xử lý nước và nước thải – ứng dụng phổ biến nhất của mặt bích ShieYu tại Việt Nam. Nên dùng

• Dòng TS Series (UPVC) cho đường ống từ 1/2″ đến 12″
• VS Series cho đường ống lớn hơn.
• Dòng nhựa uPVC chịu clo, ozone và hầu hết hóa chất xử lý nước.
• Dòng FW Series với vật liệu PP phù hợp cho các bể chứa nước thải có nồng độ hóa chất cao hơn.

Ưu điểm lớn nhất khi dùng mặt bích nhựa ShieYu trong hệ thống nước: Không gỉ, không nhiễm kim loại vào nguồn nước, bảo trì đơn giản và chi phí thay thế thấp hơn nhiều so với mặt bích kim loại.

6.2 Công nghiệp hóa chất và dược phẩm

Với hệ thống hóa chất, mặt bích ShieYu dòng FW Series vật liệu PVDF là lựa chọn không thể thay thế.

• PVDF chịu được axit mạnh, kiềm đậm đặc và dung môi hữu cơ – những môi trường phá hủy nhanh chóng vật liệu kim loại và ngay cả các loại nhựa thông thường.
• Trong ngành dược phẩm và bán dẫn, PVDF đáp ứng yêu cầu vệ sinh cao, không giải phóng chất độc hại vào môi chất.

Trên là lý do các kỹ sư trong ngành này chỉ dùng PVDF – không thỏa hiệp với vật liệu rẻ hơn khi tính mạng và chất lượng sản phẩm là ưu tiên hàng đầu.

7. Kinh nghiệm lắp đặt và những sai lầm cần tránh

Mặt bích có chất lượng tốt nhưng lắp đặt sai vẫn gây rò rỉ và hỏng hóc sớm. Sau nhiều năm theo dõi các công trình sử dụng mặt bích nhựa ShieYu. Dưới đây là những sai lầm phổ biến nhất mà cả kỹ sư có kinh nghiệm lẫn thợ thi công thường mắc phải, hãy tránh những phiền toái không đáng có và đảm bảo hệ thống vận hành đúng thiết kế ngay từ lần đầu tiên.

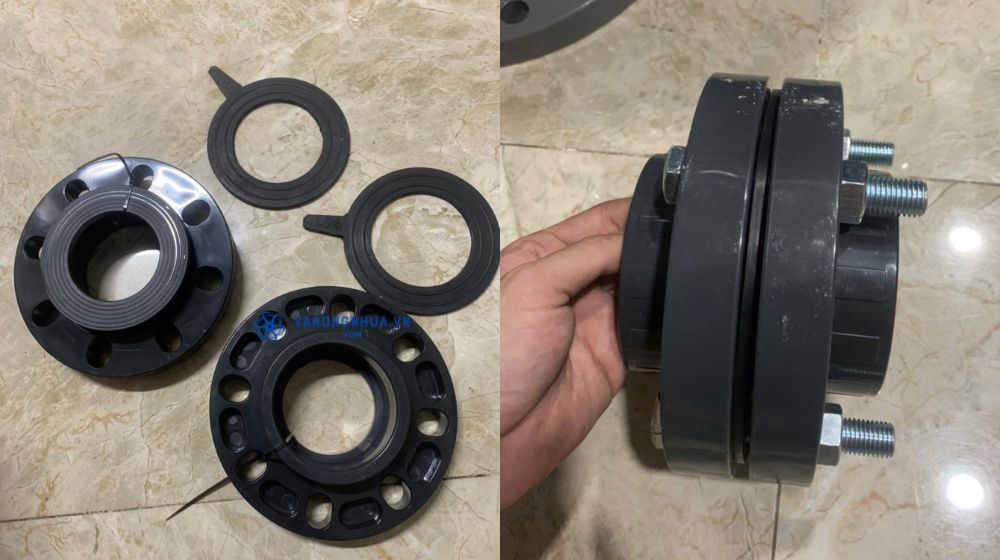

7.1 Lựa chọn và lắp đặt gioăng làm kín đúng cách

Gioăng làm kín (gasket) giữa hai mặt bích ShieYu là chi tiết quyết định độ kín của toàn bộ mối nối. Sai lầm phổ biến nhất: Dùng gioăng không đúng vật liệu với môi chất.

• Gioăng cao su EPDM phù hợp cho nước, hơi nước và nhiều loại hóa chất nước.
• Gioăng cao su Viton cho dầu, dung môi và hóa chất ăn mòn.
• Gioăng cao su PTFE cho ứng dụng hóa chất đặc biệt và nhiệt độ cao.

Kích thước gioăng phải khớp chính xác với đường kính trong và đường kính vòng bu lông của mặt bích nhựa ShieYu – gioăng quá nhỏ không phủ kín bề mặt, gioăng quá lớn bị nhăn và tạo điểm rò.

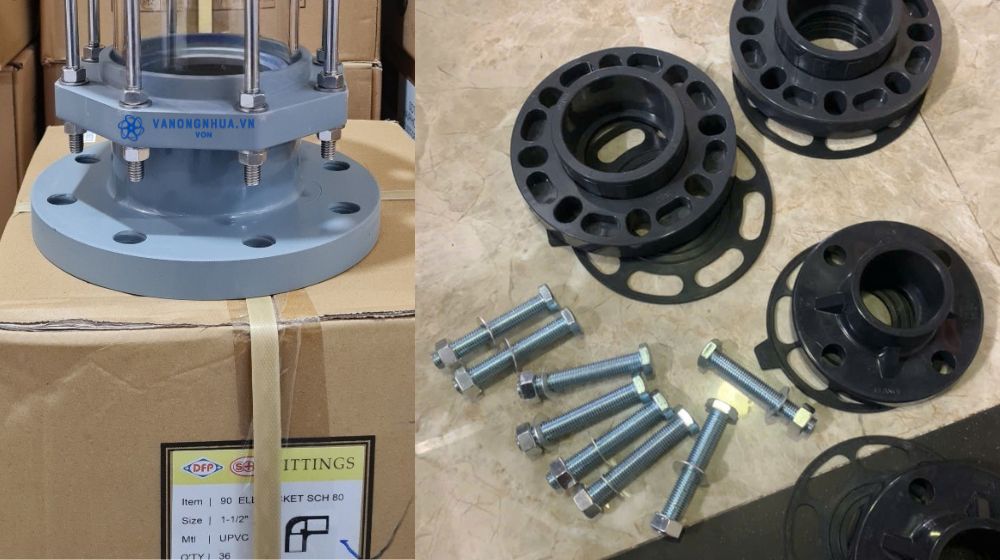

7.2 Siết bu lông đúng kỹ thuật – tránh nứt mặt bích nhựa ShieYu

Đây là sai lầm tôi gặp nhiều nhất: siết bu lông quá chặt trên mặt bích nhựa ShieYu. Nhựa không chịu được mô men siết như kim loại – siết quá tay gây nứt mặt bích ngay tại lỗ bu lông, đặc biệt với vật liệu uPVC ở nhiệt độ thấp.

Quy trình đúng:

• Siết bu lông theo thứ tự chéo nhau (như siết bánh xe ô tô) để lực ép phân bố đều.
• Siết từng vòng, mỗi vòng tăng lực dần đến khi gioăng bị ép vừa đủ – không siết hết lực một lần.

Sau 24 giờ vận hành, kiểm tra và siết thêm nếu cần – gioăng mới thường nén xuống một chút sau thời gian đầu chịu áp lực.
