2 dòng rọ bơm ShieYu – Làm từ 5 vật liệu – Đủ cho 12 cỡ ống

Van rọ bơm ShieYu giải quyết với hai dòng sản phẩm được thiết kế riêng biệt cho hai nhu cầu hoàn toàn khác nhau. Giải quyết các sự cố như: Bơm mồi không lên nước, hệ thống hút ngắt quãng, bơm bị kẹt cứng vì vật lạ lọt vào – phần lớn những sự cố này bắt nguồn từ van rọ hút được chọn không đúng loại hoặc vật liệu không phù hợp với môi trường.

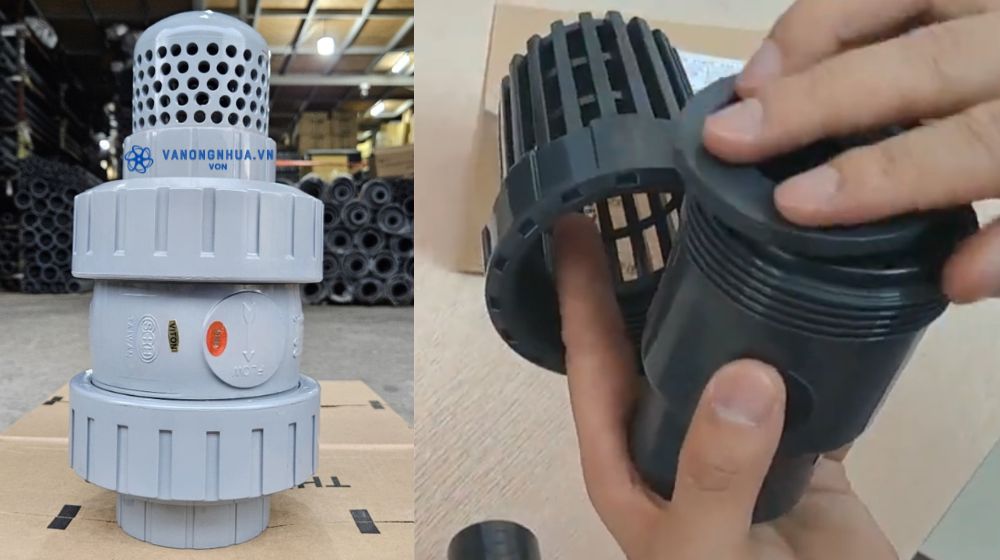

1. Tại sao van rọ bơm ShieYu là thiết bị không thể bỏ qua trong hệ thống bơm?

Trong hàng chục năm phân phối van nhựa công nghiệp, chúng tôi nhận thấy một điều đáng ngạc nhiên: Van rọ bơm – hay còn gọi là van rọ hút – là thiết bị bị xem nhẹ nhiều nhất trong hệ thống bơm, nhưng lại gây ra những sự cố tốn kém nhất khi chọn sai.

Nhiều kỹ sư và người thi công hệ thống bơm tập trung vào bơm, van điều tiết và đường ống chính – nhưng lại chọn van rọ hút một cách qua loa, thậm chí chọn sai loại mà không biết.

• Hậu quả là cả hệ thống đầu tư lớn vận hành kém hiệu quả hoặc liên tục gặp sự cố chỉ vì một chi tiết nhỏ ở đầu ống hút.
• Chúng tôi đã chứng kiến điều này xảy ra nhiều lần trong quá trình phân phối thiết bị cho các nhà máy và công trình xử lý nước.

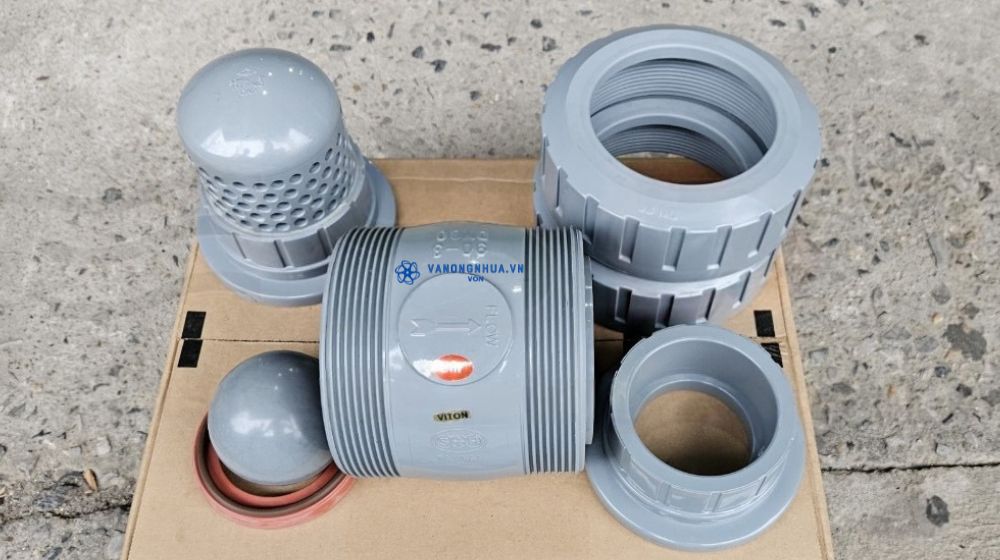

2. Công dụng rọ bơm nhựa ShieYu

Van rọ bơm ShieYu là loại van một chiều tích hợp lưới lọc, được lắp ở đầu ống hút phía dưới bể hoặc giếng. Rọ bơm nhựa này thực hiện đồng thời hai nhiệm vụ cốt lõi:

• Giữ nước mồi trong ống hút khi bơm dừng (ngăn nước chảy ngược lại bể)
• Lọc tạp chất thô trước khi chất lỏng vào bơm.

Thiếu van rọ hút ShieYu, mỗi lần bơm khởi động đều phải mồi lại – vừa tốn thời gian vừa tạo áp lực lớn lên bơm, rút ngắn tuổi thọ máy bơm đáng kể.

Van rọ hút ShieYu được sản xuất với vật liệu nhựa nhiệt dẻo cao cấp gồm

• uPVC, PP, PPG, cPVC và PVDF – đáp ứng đầy đủ các môi trường từ nước sạch, nước thải đến hóa chất ăn mòn.
• Kích thước từ DN15 (1/2″) đến DN250 (10″) phục vụ các hệ thống bơm từ nhỏ dân dụng đến công nghiệp quy mô lớn.

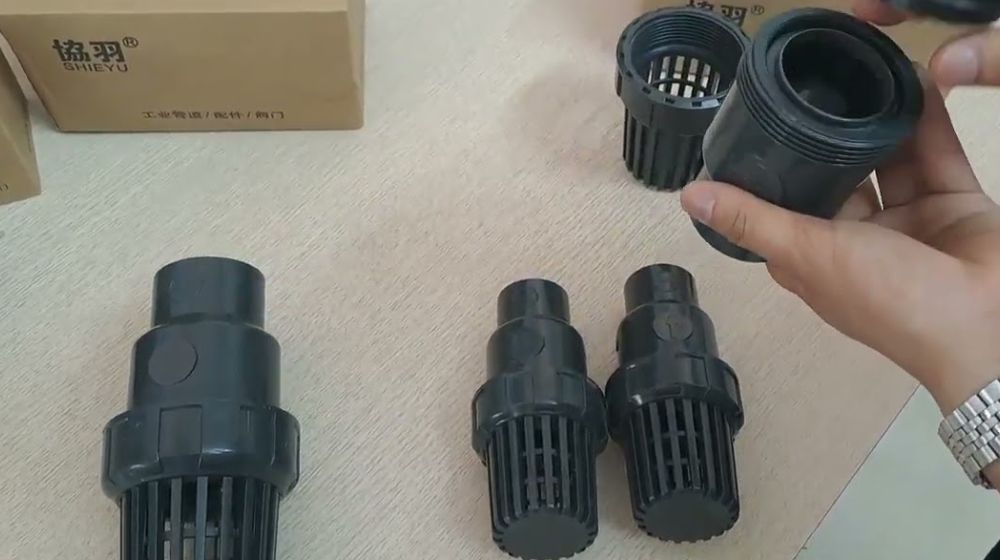

3. Hiểu và chọn đúng loại van rọ hút ShieYu

Sai lầm phổ biến nhất mà tôi gặp khi tư vấn về van rọ bơm ShieYu là khách hàng không biết sự khác biệt giữa hai dòng sản phẩm và chọn bừa theo kích thước. Kết quả là hoặc hệ thống không duy trì được cột nước mồi, hoặc van bị tắc nghẽn do lưới lọc không phù hợp với đặc tính chất lỏng.

Hai dòng van rọ hút ShieYu được thiết kế cho hai nguyên lý vận hành và hai điều kiện lắp đặt hoàn toàn khác nhau. Việc hiểu rõ từng dòng giúp bạn đưa ra lựa chọn chính xác và tránh những phiền toái không cần thiết về sau.

• Dòng JF Ball Foot Valve
• Dòng JD In-line Spring Foot Valve

3.1 Van rọ bơm ShieYu kiểu bi đứng (Ball Foot Valve Vertical Type) JF series

Dòng JF là dòng van rọ hút ShieYu chủ lực, sử dụng nguyên lý van bi một chiều tích hợp rọ lọc, lắp đứng ở đầu ống hút. Đây là dòng chúng tôi phân phối nhiều nhất cho các dự án công nghiệp.

Van rọ bơm ShieYu dòng JF các đặc điểm

• 3 kiểu kết nối theo: JF100 socket, JF200 thread và JF300 flanged
• Kích thước từ DN15 (1/2″) ~ DN250 (10″) – phạm vi rộng nhất trong các dòng van rọ hút trên thị trường hiện nay.
• Thân van (body) làm bằng UPVC, PP, PPG, CPVC hoặc PVDF tùy theo yêu cầu kháng hóa chất.
• Bi van (ball) bằng UPVC, PPG, CPVC hoặc PVDF.
• Seat và seat carrier O-ring bằng EPDM hoặc VITON.
• Lưới lọc (screen) làm cùng vật liệu với thân van – đảm bảo không có điểm yếu về ăn mòn trong toàn bộ cụm van.
• Nguyên lý hoạt động:
  • Khi bơm chạy, áp lực hút nâng bi lên, mở van cho chất lỏng đi qua lưới lọc vào ống hút.
  • Khi bơm dừng, trọng lực bi đóng seat lại ngay lập tức -giữ toàn bộ cột nước trong ống hút, bơm không cần mồi lại lần sau.

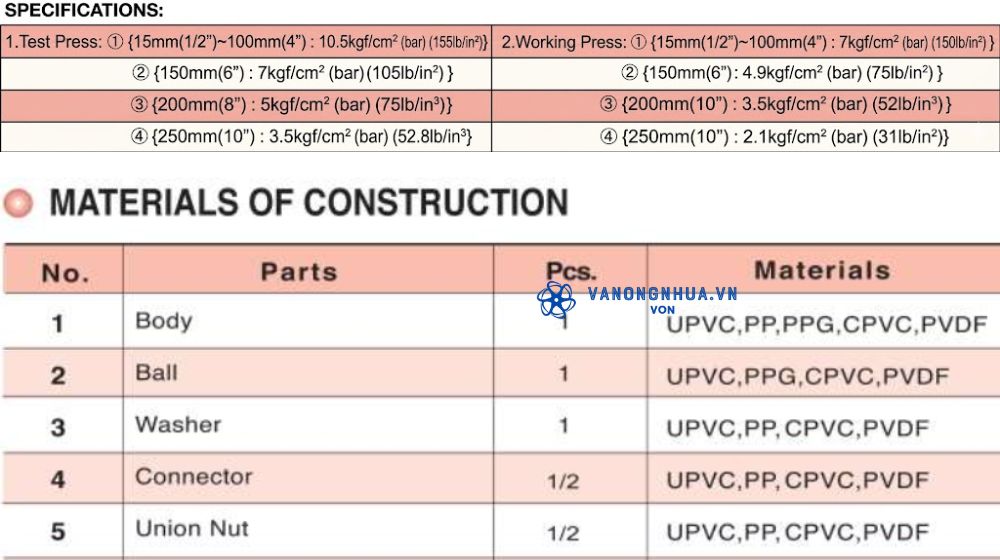

Thông số áp suất dòng van rọ hút ShieYu JF series

• Kích thước DN15 ~ DN100 áp suất thử nghiệm đạt 10,5kgf/cm²,  áp suất làm việc 7kgf/cm²
• Với kích thước DN150, áp suất thử nghiệm 7kgf/cm² và áp suất làm việc 4,9kgf/cm²
• Kích thước DN200 có áp suất thử nghiệm 5kgf/cm² và làm việc 3,5kgf/cm²
• Kích thước DN250 có áp suất thử nghiệm 3,5kgf/cm² và làm việc 2,1kgf/cm²

Bạn cần đối chiếu kỹ những thông số này với áp suất hút thực tế của hệ thống – đặc biệt với kích thước lớn từ DN150 trở lên, áp suất làm việc cho phép giảm đáng kể so với kích thước nhỏ.

Van rọ bơm ShieYu dòng JF hỗ trợ đầy đủ ba tiêu chuẩn kết nối quốc tế:

• JIS (Nhật Bản)
• ANSI (Mỹ)
• DIN (Đức)

Với kích thước từ DN150 trở lên, chỉ có kiểu kết nối lắp bích (flanged). Đây là điều bạn cần lưu ý khi thiết kế hệ thống đường ống: với những kích thước ống lớn, hãy tính toán trước cấu hình lắp bích phù hợp với tiêu chuẩn đang áp dụng trong dự án.

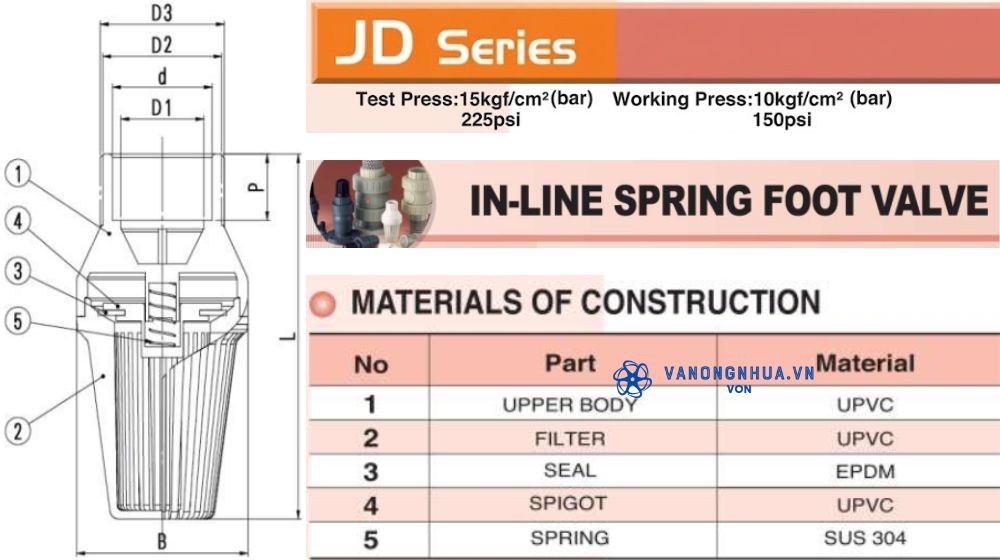

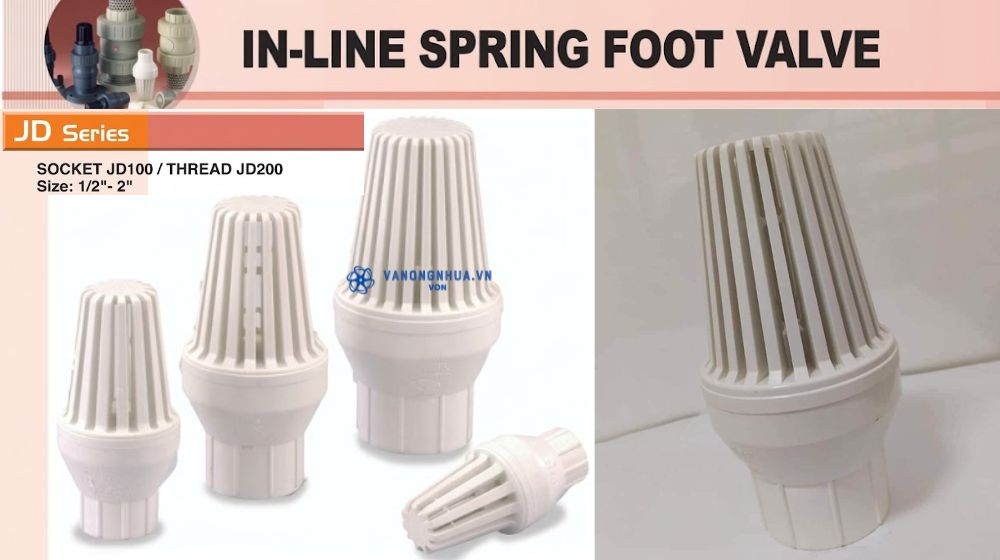

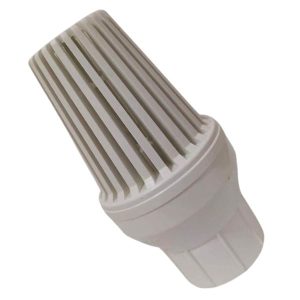

3.2 Van rọ hút ShieYu kiểu lò xo nội tuyến (In-line Spring Foot Valve) JD series

Dòng JD là dòng van rọ bơm ShieYu thiết kế đơn giản, gọn nhẹ, sử dụng lò xo thay vì bi để đóng van, phù hợp cho lắp đặt nội tuyến trong không gian hạn chế.

Van rọ hút ShieYu dòng JD có các thông số kỹ thuật sau

• Kiểu kết: Nối dán keo JD100 socket – nối ren JD200 thread
• Có kích thước từ DN15 (1/2″) ~ DN50 (2″) – phù hợp cho các hệ thống bơm nhỏ và vừa.
• Cấu tạo đơn giản gồm
  • Thân trên (upper body) bằng UPVC
  • Tưới lọc (filter) bằng UPVC hình trụ dọc với nhiều khe lọc theo chiều dài, gioăng (seal) bằng EPDM và lò xo bằng SUS304.
• Nguyên lý
  • Khi bơm hút, áp lực thắng lực lò xo, van mở cho nước đi vào.
  • Khi bơm dừng, lực lò xo đóng van ngay lập tức – phản ứng đóng nhanh hơn so với van bi trọng lực vì lò xo không phụ thuộc vào trọng lực của bi.
• Áp suất thử nghiệm 15 kgf/cm² (225 psi), áp suất làm việc 10 kgf/cm² (150 psi) – thông số này nhất quán cho tất cả các kích thước trong dòng JD.

Điểm khác biệt quan trọng mà chúng tôi luôn giải thích cho khách hàng:

• Dòng JD có lưới lọc dạng hình trụ đứng với diện tích lọc lớn theo chiều dọc – thiết kế này phù hợp cho môi trường nước có hàm lượng cặn vừa phải và cần tốc độ lọc ổn định.
• Lò xo SUS304 chịu ăn mòn tốt trong nước thông thường, nhưng với môi trường hóa chất mạnh hoặc nước biển thì cần xem xét thêm.
• VON thường khuyến nghị dòng JD cho hệ thống bơm nước sạch, nước sinh hoạt và nước tưới tiêu quy mô vừa, nơi cần van rọ hút ShieYu gọn nhẹ, dễ lắp và bảo trì đơn giản.

4. Cách chọn van rọ bơm ShieYu phù hợp theo từng ứng dụng

Sau nhiều năm phân phối van rọ hút ShieYu cho các công trình từ nhỏ đến lớn, chúng tôi tổng hợp được những tiêu chí lựa chọn thực tế mà sách vở không đề cập đủ. Đây là những kinh nghiệm tích lũy từ thực tế vận hành, từ những sự cố mà khách hàng gặp phải và từ quá trình so sánh hiệu suất giữa các lựa chọn khác nhau. Nếu bạn đang thiết kế hệ thống bơm hoặc cần thay thế van rọ hút đang hỏng, hãy đọc kỹ phần này trước khi đặt hàng để không mất thêm thời gian và chi phí sửa chữa về sau.

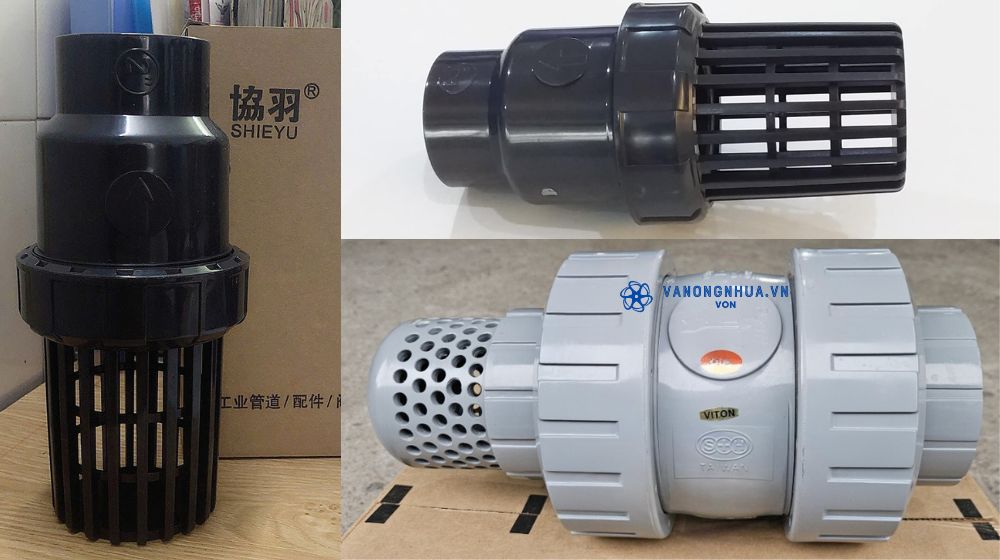

4.1 Theo môi trường chất lỏng và yêu cầu kháng hóa chất

Vật liệu thân van và lưới lọc phải tương thích với chất lỏng đang bơm – đây là tiêu chí tối thượng không thể bỏ qua khi chọn van rọ bơm ShieYu.

• Với nước sạch và nước sinh hoạt: Nhựa uPVC là vật liệu tiêu chuẩn, chi phí thấp, kháng clo tốt, hoàn toàn đáp ứng yêu cầu.
• Với nước thải và nước có tính axit nhẹ: Nhựa PP (Polypropylene) chịu axit và kiềm tốt hơn uPVC, là lựa chọn phù hợp hơn.
• Với hóa chất ăn mòn mạnh, dung dịch kiềm đặc hoặc axit đặc: Nhựa PVDF là vật liệu cần thiết – đây là cấp độ cao nhất trong dòng van rọ hút ShieYu về khả năng kháng hóa chất.
• Với môi trường nước nóng hoặc dung dịch ấm: Nhựa cPVC chịu nhiệt tốt hơn UPVC ở dải nhiệt độ cao hơn.

Một lỗi chúng tôi thấy thường xuyên là chọn van rọ bơm ShieYu vật liệu uPVC cho hệ thống bơm hóa chất – uPVC bị ăn mòn và biến dạng nhanh trong môi trường hóa chất mạnh, dẫn đến rò rỉ và hỏng hệ thống sớm hơn nhiều so với kỳ vọng.

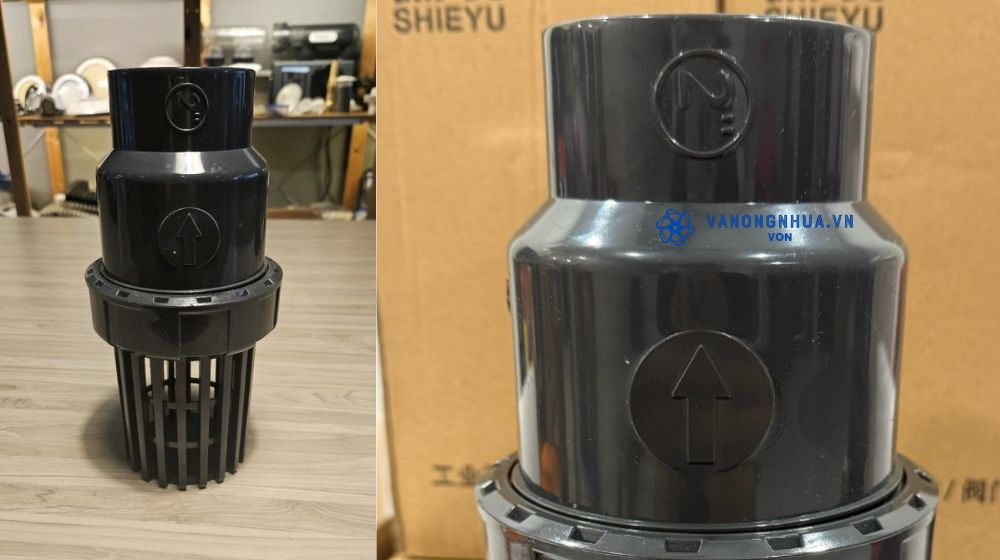

4.2 Theo kích thước đường ống và cột áp hút

Kích thước van rọ hút ShieYu phải khớp chính xác với đường kính ống hút, và áp suất làm việc phải nằm trong giới hạn cho phép của dòng sản phẩm được chọn.

Nguyên tắc chọn kích thước:

• Van rọ bơm ShieYu phải có đường kính bằng hoặc lớn hơn đường kính ống hút của bơm. Không bao giờ chọn van rọ nhỏ hơn ống hút vì sẽ tạo ra điểm thắt cổ chai, tăng tổn thất áp lực và giảm lưu lượng hút đáng kể.
• Với các hệ thống bơm có kích thước ống lớn từ DN150 trở lên, hãy xác nhận áp suất cột hút thực tế của hệ thống và đối chiếu với thông số áp suất làm việc của dòng JF ShieYu cho kích thước tương ứng – vì áp suất cho phép giảm dần theo kích thước tăng.
• Với hệ thống cột hút không quá 10m và kích thước ống nhỏ đến vừa (DN15 ~ DN50), dòng JD In-line Spring đáp ứng tốt và dễ lắp hơn dòng JF.
• Với hệ thống cột hút cao hơn hoặc kích thước ống lớn từ DN65 trở lên, dòng JF Ball Foot Valve là lựa chọn phù hợp và đáng tin cậy hơn.

5. Lắp đặt và bảo trì van rọ hút ShieYu

Ngay cả khi bạn đã chọn đúng dòng van rọ bơm ShieYu phù hợp, cách lắp đặt và bảo trì sai vẫn dẫn đến hệ thống hoạt động kém hiệu quả hoặc van hỏng sớm. Đây là những kiến thức thực tế mà chúng tôi tích lũy từ hàng trăm dự án lắp đặt và bảo trì hệ thống bơm, bạn cần tránh những sai lầm phổ biến này và vận hành hệ thống của mình ổn định lâu dài.

5.1 Độ sâu lắp đặt rọ hút ShieYu

Van rọ hút ShieYu phải được ngâm hoàn toàn trong chất lỏng trong suốt quá trình bơm. Nếu mực chất lỏng xuống thấp hơn đỉnh rọ lọc, bơm hút không khí, mất mồi và bơm chạy không tải – gây hại nghiêm trọng cho bơm.

Khuyến nghị luôn đặt van rọ hút cách đáy bể hoặc hố thu tối thiểu 150 ~ 200mm để tránh hút bùn cặn đáy, đồng thời cách mặt thoáng tối thiểu 300mm để không hút khí khi mực nước thấp.

5.2 Vệ sinh rọ lọc định kỳ

Lưới lọc của van rọ bơm ShieYu tích tụ cặn theo thời gian và làm giảm lưu lượng hút. Hệ thống bơm bắt đầu hút yếu dần – đây là dấu hiệu rõ ràng nhất cho thấy rọ lọc đã bị nghẹt.

Cần vệ sinh rọ lọc theo định kỳ, tần suất tùy thuộc vào hàm lượng cặn trong chất lỏng. Dòng JF ShieYu với cấu trúc rắc co hoặc ren cho phép tháo rời cụm rọ lọc để vệ sinh mà không cần cắt ống – đây là ưu điểm thực tế đáng kể so với các loại van rọ hút hàn cố định.

5.3 Kiểm tra độ kín định kỳ rọ hút ShieYu

Van rọ hút ShieYu sau thời gian dài vận hành, seat EPDM hoặc VITON có thể bị mòn và không còn đóng kín hoàn toàn.

• Dấu hiệu nhận biết: Bơm phải mồi lại nhiều hơn bình thường trước mỗi lần khởi động.
• Khi gặp tình huống này, hãy tháo van rọ hút ShieYu ra kiểm tra và thay thế seat nếu cần – chi phí thay seat rẻ hơn rất nhiều so với chi phí sửa bơm bị hư do chạy khô.

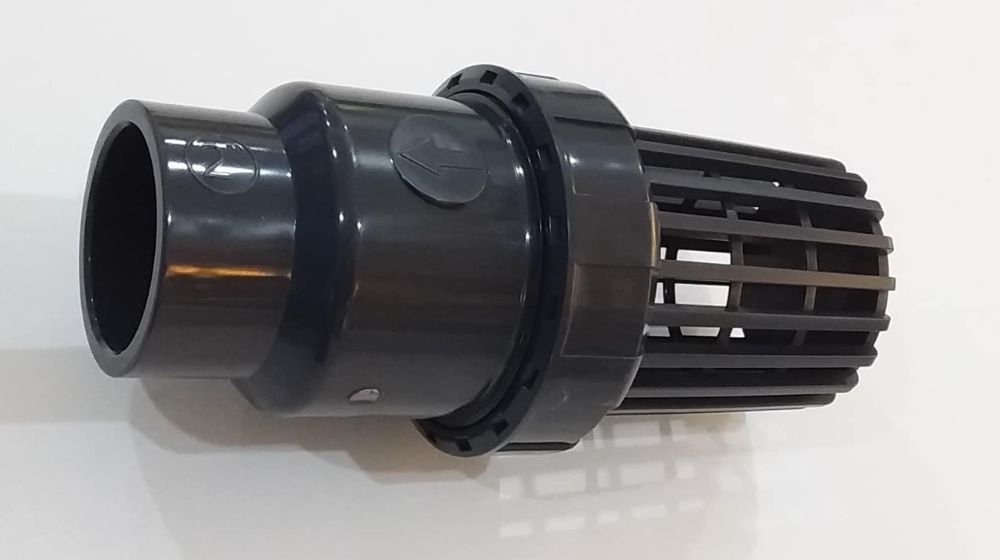

6. Kết luận về van rọ bơm ShieYu

Van rọ bơm ShieYu là một trong những thiết bị đơn giản nhưng quan trọng nhất trong hệ thống bơm. Chọn đúng dòng, đúng vật liệu và đúng kích thước ngay từ đầu giúp hệ thống bơm của bạn vận hành ổn định, tuổi thọ bơm kéo dài và chi phí bảo trì giảm đáng kể.

Với hai dòng JF Ball Foot Valve (DN15 ~ DN250) và JD In-line Spring (DN15 ~ DN50), van rọ hút ShieYu phủ đầy đủ các nhu cầu từ dân dụng đến công nghiệp nặng.

Nếu bạn còn băn khoăn về lựa chọn phù hợp cho hệ thống của mình, đừng ngần ngại trao đổi với nhà phân phối có kinh nghiệm – một lần tư vấn đúng tiết kiệm rất nhiều lần phiền toái về sau.
