Shieyu JD series

Dòng van Shieyu JD series ra đời để giải quyết thách thức duy trì cột áp và bảo vệ cánh bơm khỏi tạp chất trong hệ thống, nhờ thiết kế cải tiến vượt bậc của chủng loại luppe một chiều lò xo. Đây là lựa chọn hợp lý cho tuyến ống lắp trong không gian hẹp, cần đóng van nhanh chóng

1. Khái quát về van Shieyu JD series

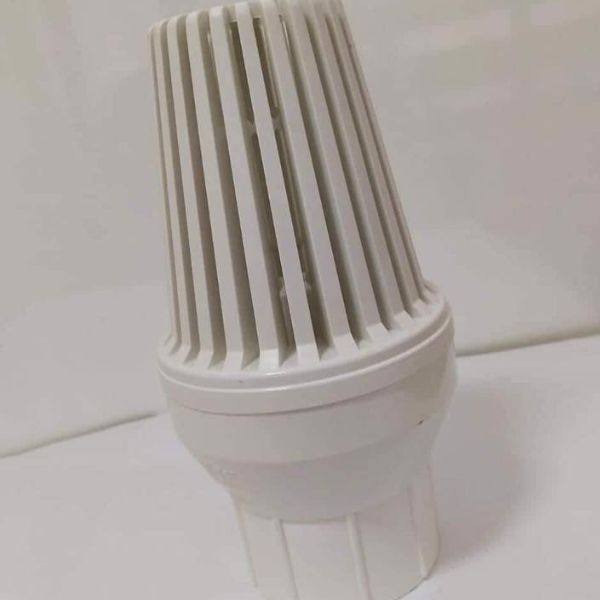

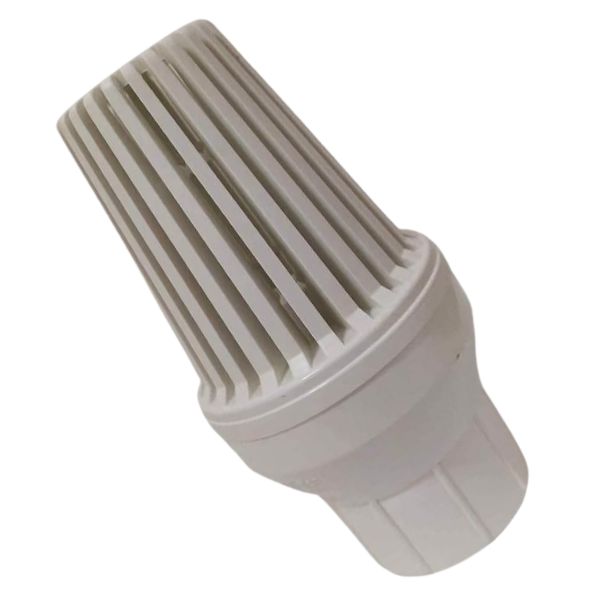

Van Shieyu JD series đại diện cho dòng rọ bơm nhựa tiên tiến của hãng Shieyu, tập trung vào sự tinh gọn và hiệu suất đóng mở tức thì

• Có tên tiếng anh là Shieyu in-line spring foot valve
• Thay vì dùng bi để đóng, dòng JD sử dụng lò xo thép không gỉ SUS 304 tạo lực ép trực tiếp.
• Loại rọ bơm Shieyu này có hai kiểu kết nối
  • Shieyu JD100 socket: Nối dán keo, dành cho các đường ống cố định mối nối
  • Shieyu JD200 thread: Cho các yêu cầu cần tháo lắp bảo trì van thường xuyên.
• Với dải kích cỡ từ DN15 ~ DN50, đây là loại van phù hợp cho các hệ thống quy mô vừa và nhỏ
• Thiết kế lưới lọc hình trụ đứng với diện tích bề mặt lớn là một điểm cộng, cho phép dòng chảy đi qua ổn định, giảm thiểu tổn thất áp suất đầu vào.

ANH

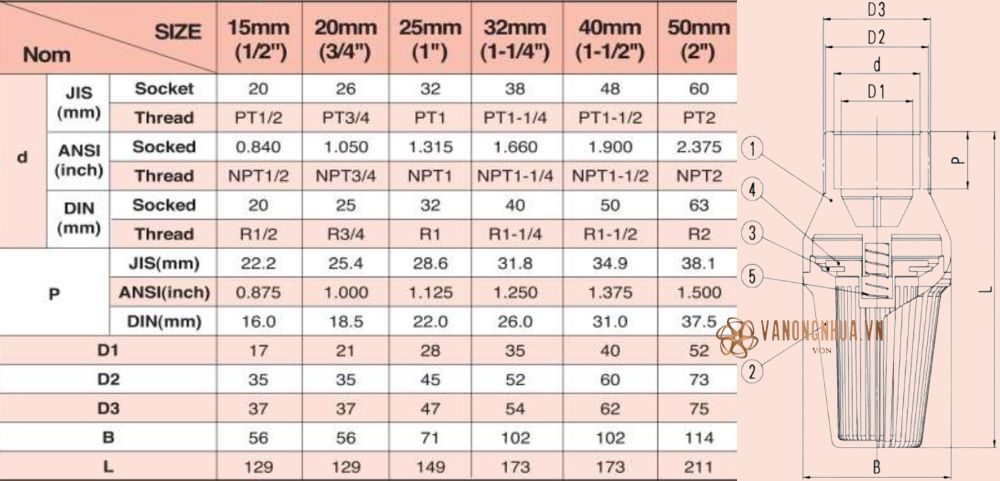

2. Chi tiết về kích thước rọ bơm mã JD hãng Shieyu

Lựa chọn sai kích thước hoặc tiêu chuẩn kết nối van nhựa dẫn đến rò rỉ và lãng phí chi phí thi công. Chúng tôi khuyên các đơn vị thi công đối chiếu kỹ thông số kích thước của van Shieyu JD series theo bảng dưới đây trước khi tiến hành lắp đặt

• Kích cỡ: DN15 ~ DN50 (ứng với kích thước của luppe nhựa 60)
• Đường kính trong d:
  • Với dòng Shieyu JD100 socket:
    • Chuẩn JIS: 20mm ~ 60mm
    • Chuẩn ANSI: 0,84 inch ~ 2,375 inch
    • Chuẩn DIN: 20mm ~ 63mm
  • Shieyu JD200 thread:
    • Chuẩn JIS: PT1/2 ~ PT2
    • Chuẩn ANSI: NPT1/2 ~ NPT2
    • Chuẩn DIN: R1/2 ~ R2
• Chiều dài đầu nối P:
  • Chuẩn JIS: 22,2mm ~ 38,1mm
  • Chuẩn ANSI: 0,875 inch ~ 1,5 inch
  • Chuẩn DIN: 16mm ~ 37,5mm
• Đường kính ngoài D2: 35mm ~ 73mm
• Chiều rộng van B: 56mm ~ 114mm
• Chiều dài van L: 129mm ~ 211mm

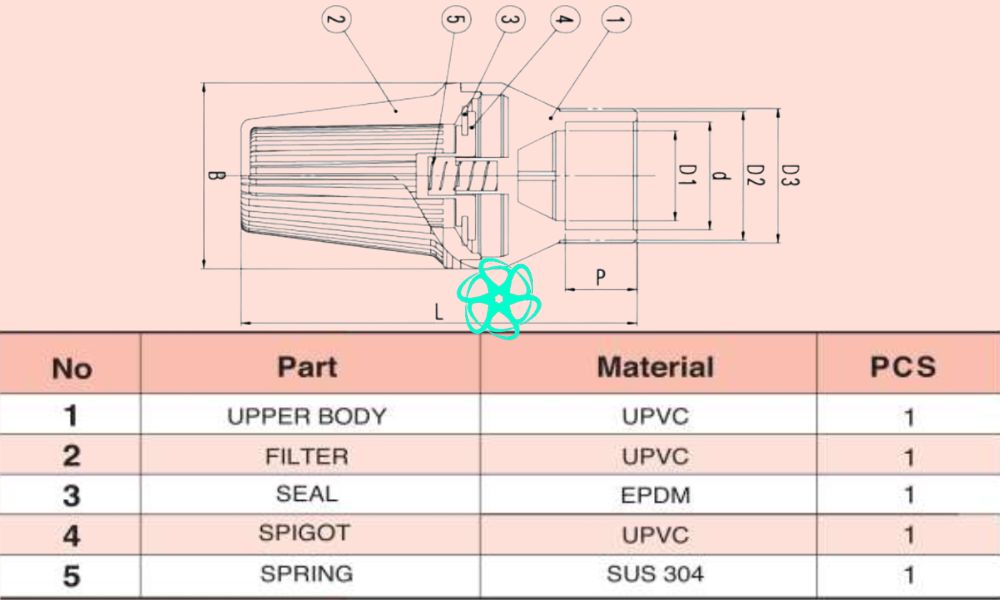

3. Vật liệu chế tạo Shieyu JD series

Trong môi trường nước sinh hoạt hoặc hệ thống hóa chất nhẹ, vật liệu chế tạo quyết định tuổi thọ cũng như chi phí lắp đặt của toàn bộ hệ thống. Van Shieyu JD series bao gồm các bộ phận với những vật liệu tương ứng dưới đây

• Thân trên (upper body): Sử dụng vật liệu nhựa loại uPVC với chi phí thấp, đảm bảo chống ăn mòn tốt
• Lưới lọc (filter): Nhựa uPVC thiết kế khe hở tiêu chuẩn để chặn rác.
• Gioăng làm kín (seal): Cao su EPDM đàn hồi tốt, kháng hóa chất.
• Chốt dẫn hướng (spigot): Nhựa uPVC với độ cứng tốt, đảm bảo lò xo chuyển động tịnh tiến chính xác.
• Lò xo (spring): Thép không gỉ SUS 304, chống gỉ sét hoàn toàn trong môi trường nước.

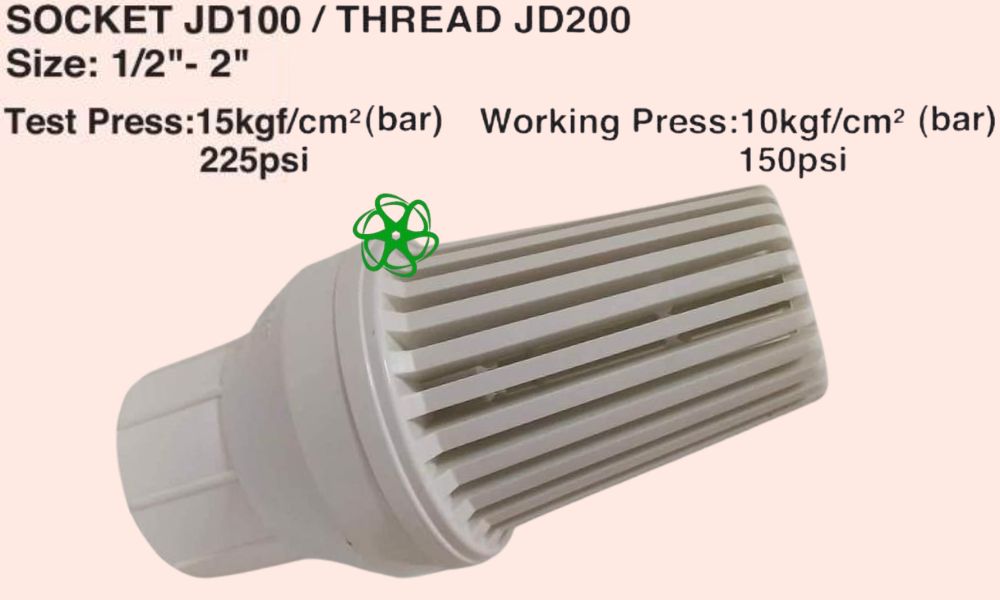

4. Áp suất van Shieyu model JD

Dòng van Shieyu này có thông số áp suất đồng nhất cho tất cả kích cỡ từ 1/2 inch đến 2 inch. Dưới đây là chi tiết thông số cụ thể của van Shieyu JD series

• Áp suất thử nghiệm: 15 bar (hoặc 225 psi)
• Áp suất làm việc: 10 bar (150 psi)
