Van bi Hershey nhập khẩu Đài Loan – 2 dòng Single Union và Two-piece

Van bi Hershey thuộc dòng VP-300 Series là dòng van đóng mở nhanh, được tìm kiếm nhiều nhất trong hệ thống van của Hershey Valve. Với thiết kế Full Port, đế van PTFE chất lượng cao, van bi nhựa Hershey đảm bảo đóng mở tức thì chỉ bằng thao tác xoay 90°, chịu áp 150 PSI, phù hợp với mọi môi trường hóa chất và xử lý nước công nghiệp

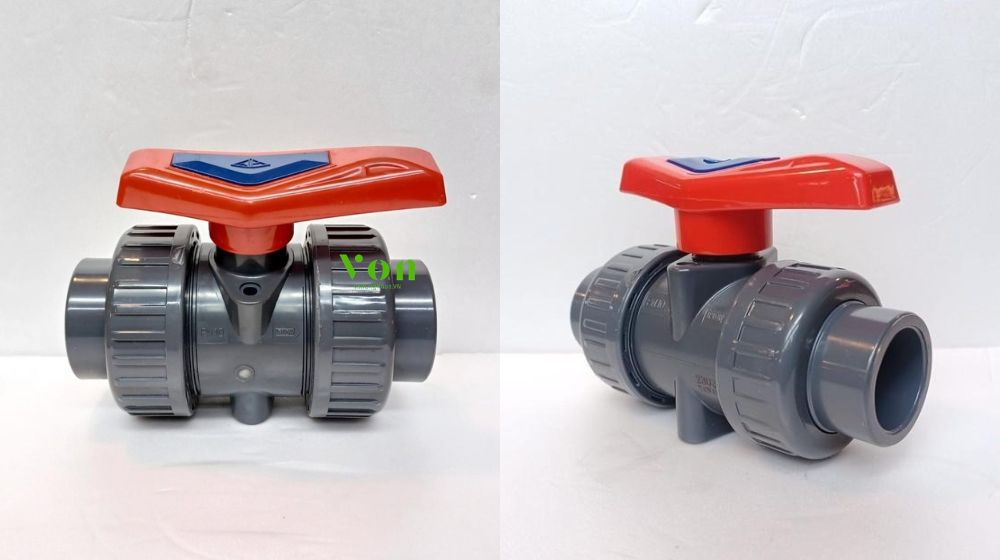

1. Tìm hiểu về van bi Hershey

Van bi Hershey là dòng van nhựa cao cấp chuyên dụng cho hệ thống đường ống công nghiệp, nổi bật với độ bền và khả năng tương thích linh hoạt:

• Phân loại cốt lõi: Gồm hai nhóm van bi nhựa Hershey chính là dòng van bi rắc co đơn (Single Union) và van bi hai mảnh (Two-piece)
• Tiêu chuẩn kỹ thuật: Đạt chuẩn Schedule 40, kết nối hoàn hảo với ống UPVC/CPVC theo các hệ tiêu chuẩn quốc tế như ANSI, JIS, DIN và BS
• Hệ thống làm kín kép: Sự kết hợp giữa đế van (Seat) bằng PTFE nguyên chất không thôi nhiễm và vòng đệm O-ring (EPDM hoặc FPM/Viton) tại thân và trục van
• Độ bền vượt trội: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ ngay cả sau hàng nghìn chu kỳ đóng mở trong môi trường hóa chất khắc nghiệt

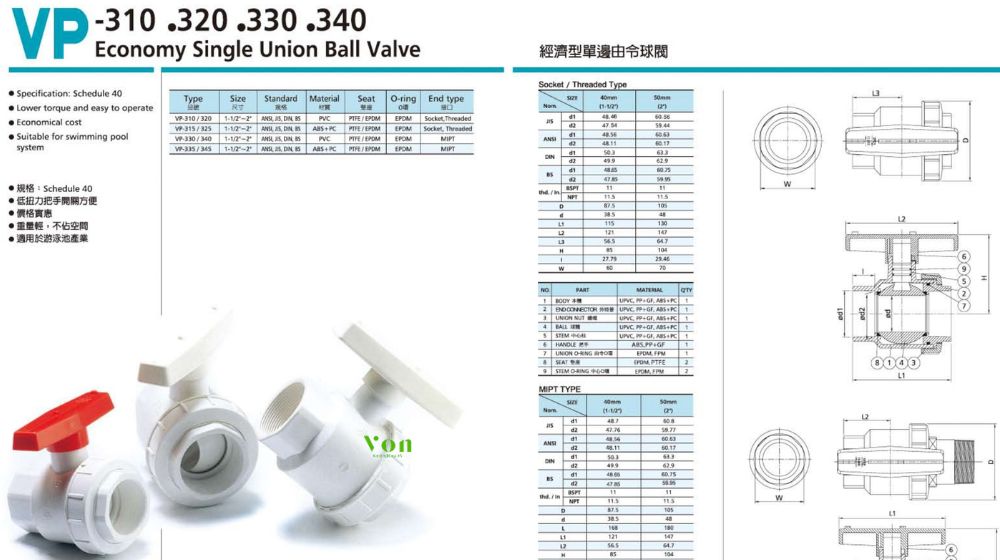

2. Đặc điểm của van bi Hershey rắc co đơn

Dòng van bi rắc co đơn VP-310 ~ VP-340 là các model van bi nhựa Hershey phổ biến, thiết kế tối ưu về chi phí và hiệu năng cho các hệ thống đường ống kích thước trung bình DN40 và DN50. Cụ thể là các model dưới đây:

• VP-310 / VP-320:
  • Thân van và đầu kết nối bằng nhựa uPVC, tay gạt bằng chất liệu ABS+GF chịu lực tốt
  • Thiết kế đặc trưng với một đầu là rắc co giúp linh hoạt trong kết nối và tháo lắp, đầu còn lại là dạng dán keo hoặc nối ren
• VP-315 / VP-325:
  • Phiên bản sử dụng vật liệu nhựa kỹ thuật ABS+PC cho độ trong nhất định, giúp dễ dàng quan sát trạng thái đóng mở của bi van bên trong
  • Thiết kế đầu kết nối tương đương dòng VP-310/320 (một đầu rắc co, một đầu dán keo/ren)
• VP-330 / VP-340:
  • Phiên bản tích hợp đầu nối MIPT (Male Iron Pipe Thread – ren ngoài), phù hợp để kết nối trực tiếp vào các thiết bị hoặc phụ kiện có ren trong
• VP-335 / VP-345:
  • Phiên bản đầu nối MIPT sử dụng chất liệu nhựa ABS+PC trong suốt, thông số cấu tạo tương đương dòng VP-330/340

Thiết kế một đầu rắc co (Single Union) cho phép tháo rời thân van ra khỏi hệ thống đường ống cực kỳ nhanh chóng chỉ bằng cách nới lỏng đai ốc một phía. Đây là lợi thế bảo trì quan trọng cho các hệ thống hồ bơi và hệ thống lọc nước cần thay van định kỳ mà không phải cắt ống

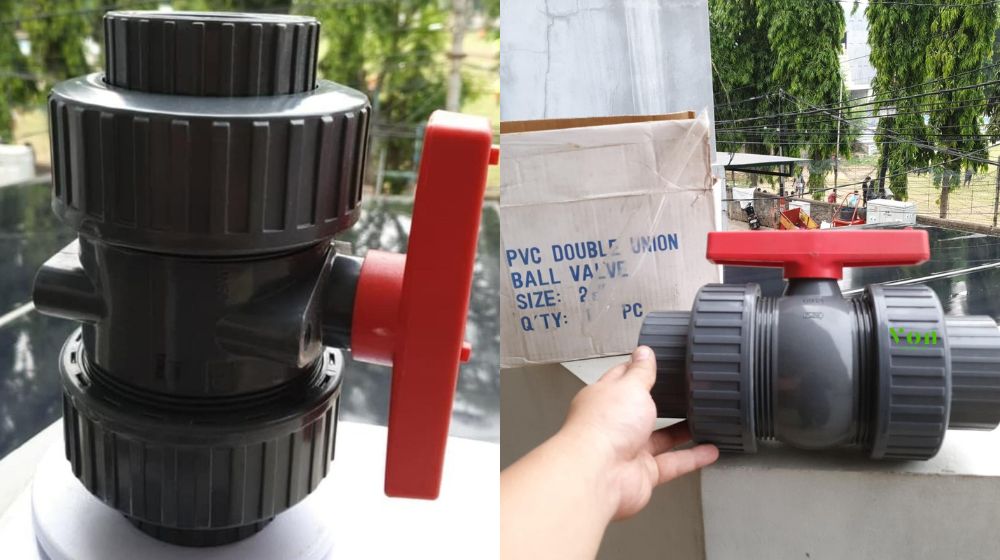

3. Van bi Hershey rắc co đôi

Đối với các môi trường công nghiệp khắc nghiệt đòi hỏi chu kỳ đóng mở liên tục và độ bền cao, Hershey cung cấp dòng van bi Hershey rắc co đôi công nghiệp VP-600 Series:

• Gồm các model VP-640 (UPVC), VP-641 (CPVC), VP-643 (PVDF), VP-644 (PP), VP-645 (ABS)
• Kích thước dải sản phẩm từ 1/2″ đến 4″ (DN15 ~ DN100)
• Thiết kế rắc co kép ở cả hai đầu cho phép rút toàn bộ thân van ra khỏi hệ thống để vệ sinh hoặc thay thế linh kiện cực kỳ nhanh chóng
• Thân van dòng VP-640 có thể tùy chọn tích hợp đế lắp bộ điều khiển, giúp nâng cấp lên van điều khiển điện hoặc khí nén dễ dàng mà không cần thay đổi kết cấu ống

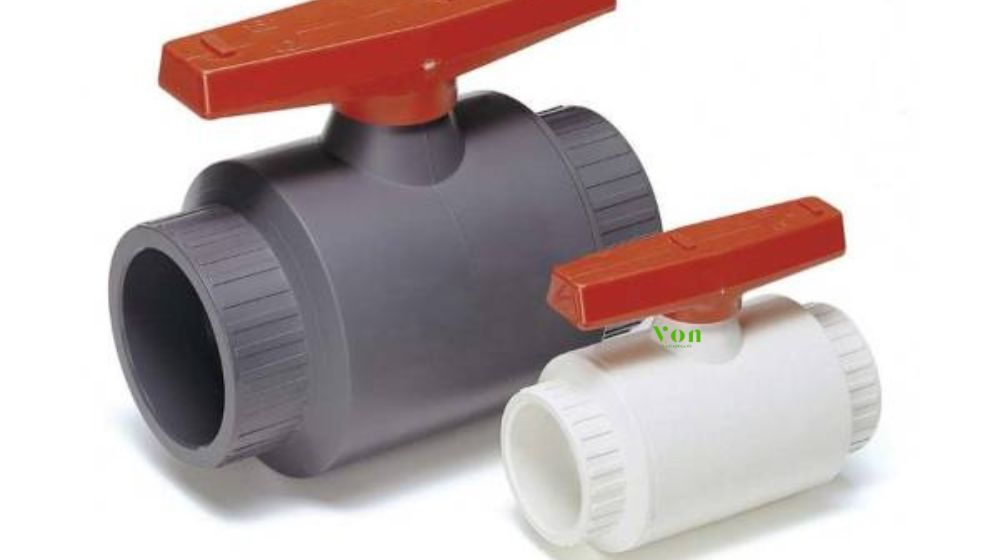

4. Thiết kế của van bi Hershey 2 mảnh

Dòng van bi hai mảnh VP-360/370 là giải pháp van bi nhựa Hershey chuyên dụng cho đường ống kích thước lớn từ DN65 ~ DN100, đáp ứng hoàn hảo cho các hệ thống yêu cầu thiết kế Full Port (tiết diện thông thủy bằng tiết diện ống) và áp suất làm việc cao:

• VP-360 / VP-361:
  • Thân van bằng nhựa PVC hoặc cPVC chịu nhiệt, cấu tạo đầu nối dạng dán keo (Socket) hoặc nối ren (Threaded)
• VP-365:
  • Phiên bản sử dụng chất liệu nhựa kỹ thuật ABS siêu bền, có khả năng chịu va đập cao.
• VP-370 / VP-371:
  • Phiên bản thân van PVC / cPVC với thiết kế tối ưu cho các hệ thống công nghiệp nặng, quy cách kết nối dán keo hoặc nối ren
• VP-375:
  • Phiên bản chất liệu nhựa ABS cao cấp, chuyên dụng cho các môi trường lưu chất đặc thù

Thân van bi Hershey cấu tạo gồm hai mảnh ghép lại, được siết chặt bằng đai ốc ren cường lực. Thiết kế 2 mảnh này cho phép tháo rời trực tiếp để vệ sinh, bảo dưỡng hoặc thay thế các linh kiện bên trong một cách dễ dàng

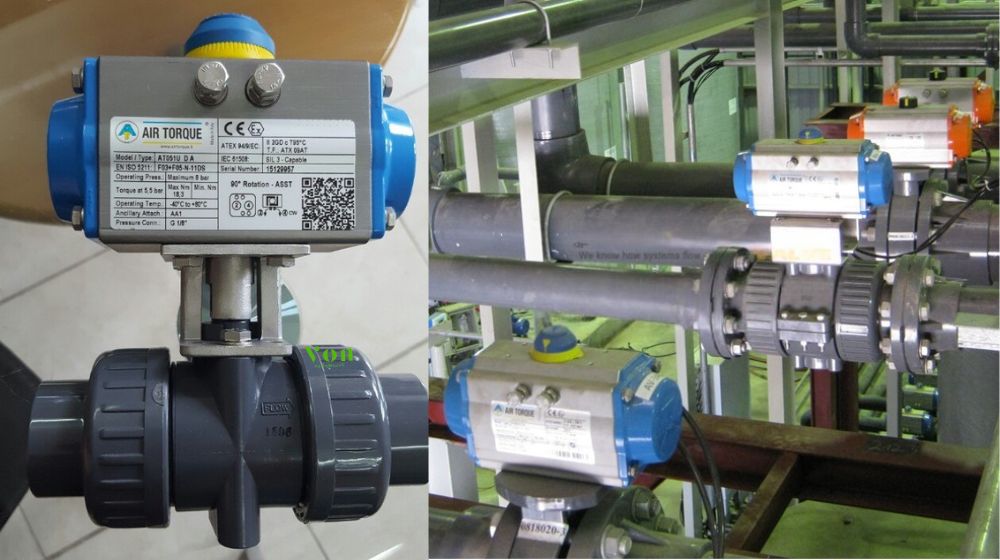

5. Van bi nhựa Hershey điều khiển tự động

Để tích hợp vào các dây chuyền sản xuất tự động hóa, điều khiển từ xa thông qua tủ PLC, Hershey cung cấp giải pháp van bi tích hợp bộ điều khiển tự động điện và khí nén:

• Van bi Hershey điều khiển khí nén (Pneumatic Actuator Ball Valve):
  • Gồm các model VP-680 (UPVC), VP-681 (CPVC), VP-683 (PVDF), VP-684 (PP), VP-685 (ABS)
  • Sử dụng bộ truyền động khí nén bằng hợp kim nhôm đúc tiêu chuẩn ISO 5211, DIN 3337.
  • Áp suất khí nén cấp vào từ 2.5 Bar đến 8 Bar
• Van bi Hershey điều khiển điện (Electric Actuator Ball Valve):
  • Gồm các model VP-690 (UPVC), VP-691 (CPVC), VP-693 (PVDF), VP-694 (PP), VP-695 (ABS)
  • Tích hợp động cơ điện xoay góc 90 độ, điện áp sử dụng linh hoạt: 1 pha 110V/220V hoặc 3 pha 220V/380V/460V

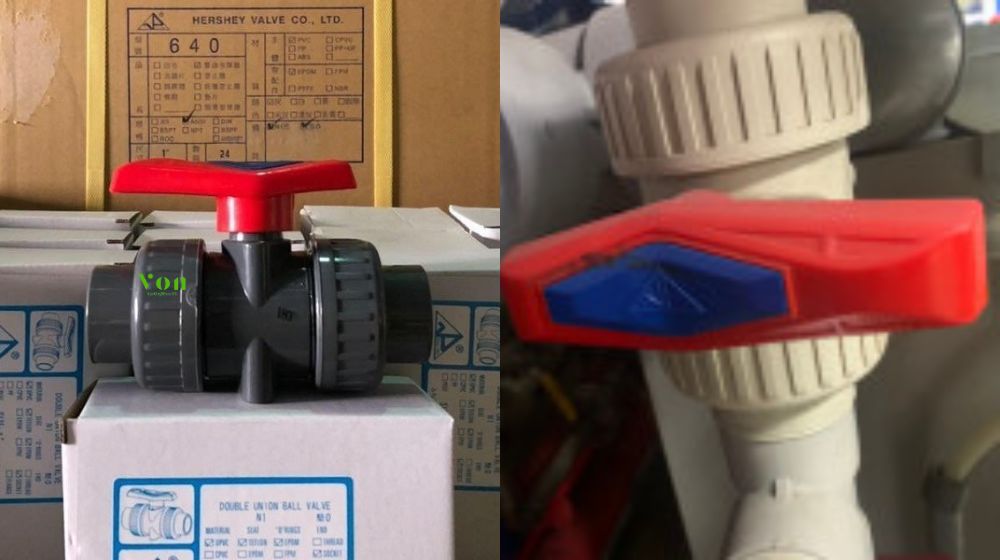

6. Thông số kỹ thuật của van bi Hershey

Toàn bộ dòng van bi nhựa Hershey được thiết kế và kiểm định theo thông số thống nhất từ catalog chính hãng:

• Độ dày tiêu chuẩn: Theo Schedule 40 – ANSI/JIS/DIN/BS
• Áp suất làm việc tối đa: 150 PSI tại 73.4°F (23°C) cho toàn bộ dải kích thước
• Dải kích thước: 1-1/2″ ~ 2″ cho Single Union và 2-1/2″ ~ 4″ cho Two-piece
• Kiểu đầu nối: Socket / Threaded / MIPT (tùy model)

7. Tổng hợp các series van bi Hershey theo vật liệu

Bảng dưới đây tổng hợp đầy đủ các model van bi nhựa Hershey giúp kỹ sư và nhà thầu dễ dàng tra cứu và đặt hàng chính xác:

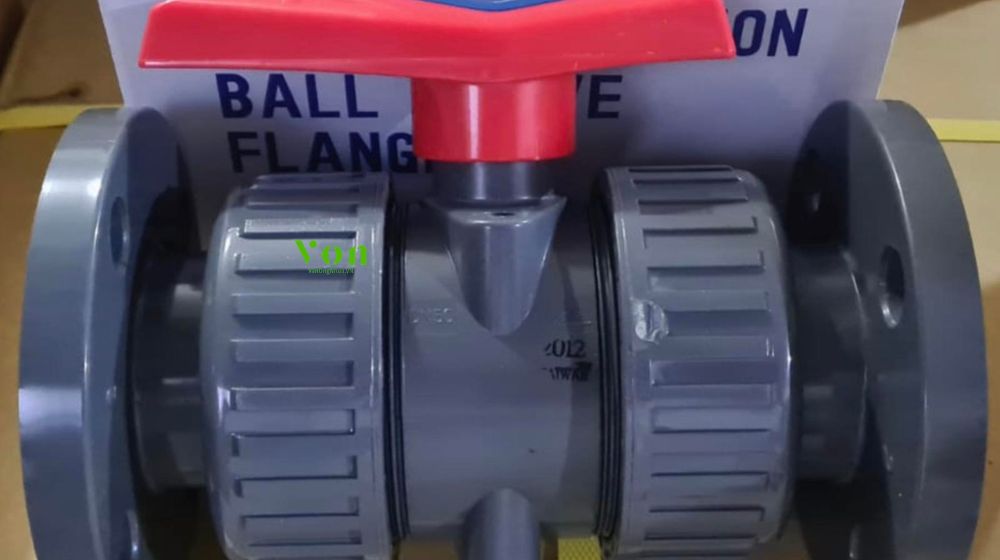

8. Tiêu chuẩn của van bi nhựa Hershey

Toàn bộ dòng van bi nhựa Hershey được sản xuất và kiểm định theo các tiêu chuẩn quốc tế nghiêm ngặt. Một số tiêu chuẩn tiêu biểu có thể kể đến như:

• Schedule 40: Kích cỡ và áp suất thiết kế tuân thủ đồng thời 4 hệ tiêu chuẩn quốc tế, đảm bảo van bi Hershey thay thế trực tiếp với van nhựa Schedule 40 cùng cỡ từ bất kỳ nhà sản xuất nào
• ISO 9001:2015: Quy trình quản lý chất lượng toàn diện từ nguyên liệu đến thành phẩm
• NSF/ANSI 61: Vật liệu uPVC, cPVC và ABS đạt chứng nhận không thôi nhiễm kim loại nặng hay chất độc hại vào nước sạch, tiêu chuẩn bắt buộc cho hệ thống cấp nước sinh hoạt.
• Kiểm tra áp suất thủy tĩnh xuất xưởng: Mỗi van bi Hershey được thử nghiệm áp suất thủy tĩnh (hydrostatic test) trước khi xuất xưởng, đảm bảo không có sản phẩm lỗi

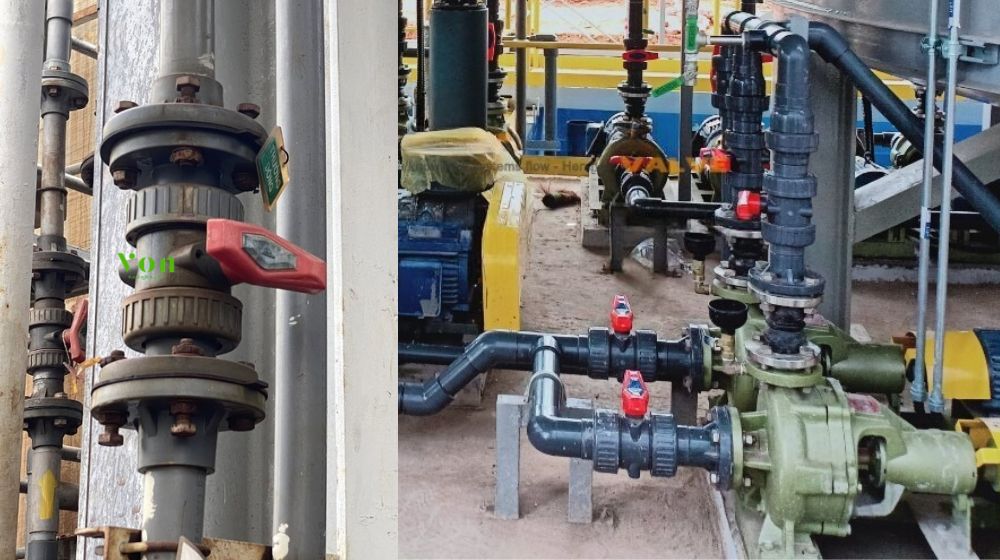

9. Ứng dụng của van bi Hershey

Với khả năng đóng mở tức thì (1/4 vòng xoay), kháng hóa chất tốt và trọng lượng nhẹ, van bi nhựa Hershey được ứng dụng rộng rãi trong nhiều hệ thống và ngành công nghiệp:

• Sử dụng cho hệ thống tuần hoàn nước chứa Clo và hóa chất xử lý nước, hỗ trợ đóng ngắt linh hoạt và bảo trì nhanh chóng không cần cắt ống
• Kiểm soát chính xác dòng chảy qua màng RO, đầu vào/ra của bình lọc và các điểm cô lập trong trạm xử lý nước tập trung
• Đóng vai trò làm van đóng ngắt an toàn trên các đường ống dẫn axit, kiềm và các dung dịch mạ có nhiệt độ cao trong dây chuyền sản xuất
• Kiểm soát lưu lượng hiệu quả cho các hệ thống tưới nhỏ giọt quy mô lớn, hỗ trợ người vận hành dễ dàng kiểm tra nhanh trạng thái hoạt động
• Đáp ứng tiêu chuẩn an toàn vệ sinh, phù hợp lắp đặt trên các đường ống dẫn nước tinh khiết và chất lỏng thành phẩm tại các nhà máy chế biến

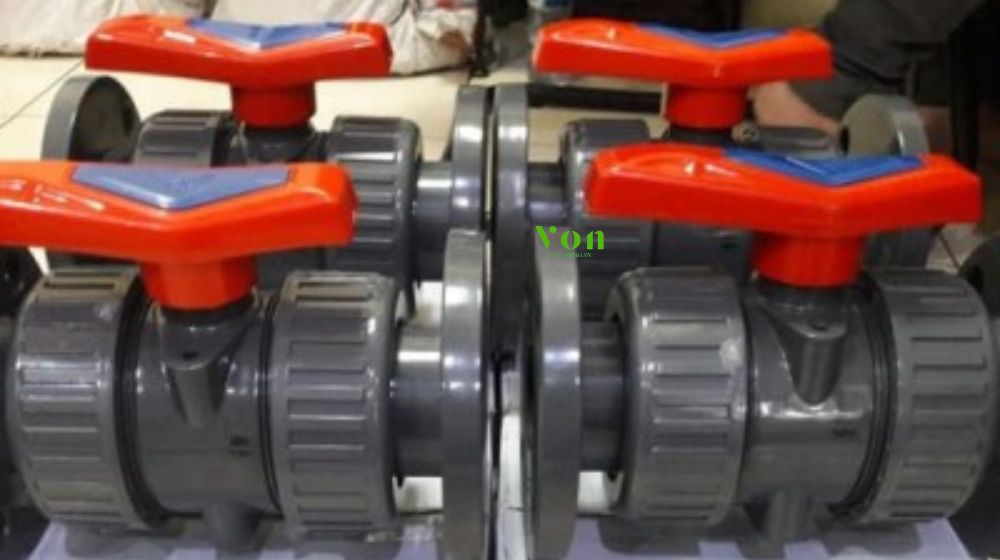

10. Chọn van bi nhựa Hershey phù hợp với nhu cầu sử dụng

Để chọn đúng model van bi nhựa Hershey VP-300 Series cho hệ thống, cần xác định 3 yếu tố kỹ thuật cốt lõi:

• Kích thước đường ống:
  • Đường ống 1-1/2″ hoặc 2″ → chọn dòng Single Union (VP-310~345)
  • Đường ống 2-1/2″ đến 4″ → chọn dòng Two-piece (VP-360~375)
• Vật liệu theo môi trường:
  • Nước lạnh và hóa chất thông thường dưới 50°C → uPVC (VP-310/360)
  • Nước nóng hoặc hóa chất nhiệt độ 50~90°C → CPVC (VP-361/371)
  • Hệ thống DIN châu Âu → ABS (VP-365/375)
  • Cần quan sát bi van → ABS+PC (VP-315/325)
• Kiểu đầu nối:
  • Kết nối vào ống nhựa bằng dán keo → Socke
  • Kết nối ren → Threaded
  • Kết nối trực tiếp vào thiết bị ren ngoài → MIPT (VP-330~345)

Người mua hàng có nhu cầu tư vấn chi tiết về van bi Hershey hoặc cần báo giá theo số lượng dự án, vui lòng liên hệ với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ tra cứu catalog và lựa chọn model chính xác nhất.
