Hershey VP 641 cPVC

Kế thừa toàn bộ thiết kế module tháo lắp thông minh, Hershey Valve tiếp tục đẩy giới hạn vận hành lên mức nhiệt độ cao với phiên bản cPVC. Đó chính là model Hershey VP 641 cấu trúc rắc co đôi (Double Union Ball Valve), một cỗ máy đóng cắt lưu lượng bền bỉ dành riêng cho các hệ thống hóa chất và chất lỏng nóng trong công nghiệp nặng.

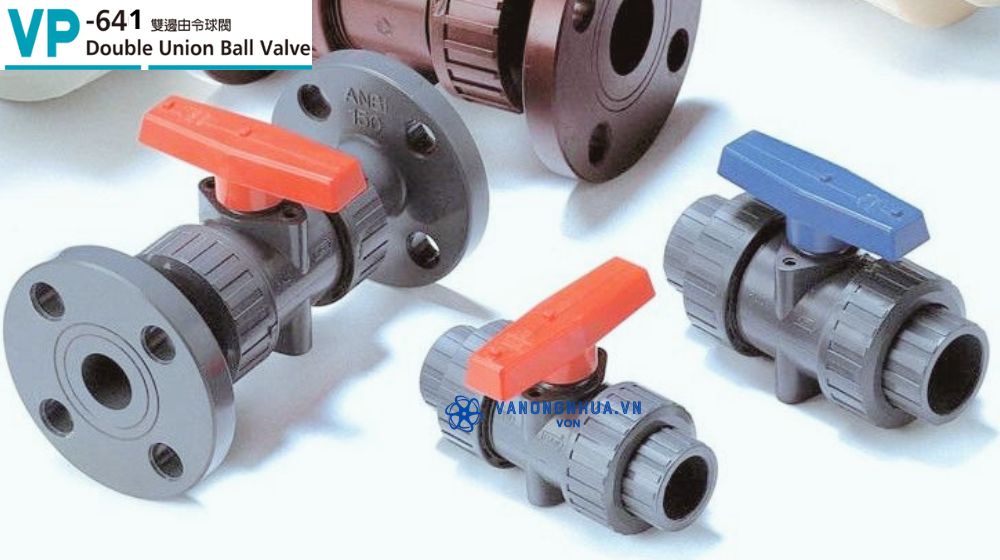

1. Hershey VP 641 là gì

Hershey VP 641 là một trong những dòng van bi Hershey và là giải pháp kiểm soát dòng chảy bằng nhựa cPVC cao cấp với các đặc tính ưu việt sau:

• Cấu trúc rắc co hai đầu (Double Union) cho phép tháo rời cụm thân van độc lập khỏi đường ống
• Trong các hồ sơ dự án công trình, dòng van bi VP641 còn được biết đến với tên gọi thương mại là Hershey VP 641 nhựa cPVC
• Khác biệt lớn nhất nằm ở hàm lượng Clo được bổ sung trong cấu trúc phân tử cPVC, giúp van hoạt động bền bỉ ở nhiệt độ cao lên và kháng được hầu hết các loại hóa chất nhẹ

2. Các phiên bản của Hershey VP 641

Không phải công trình nào cũng cần cùng một kiểu đầu nối hay cùng một loại tay vặn, vì vậy nhà sản xuất chia van bi VP641 thành những nhóm sau để người mua dễ chọn đúng nhu cầu

2.1 Hershey VP 641 loại tiêu chuẩn

Đây là phiên bản được sản xuất với dải kích cỡ rộng nhất, chia làm hai nhóm size riêng biệt tuỳ theo kiểu đầu nối cho phép

Với size 1/2″ ~ 4″, van bi VP641 tiêu chuẩn có sẵn 2 lựa chọn đầu nối:

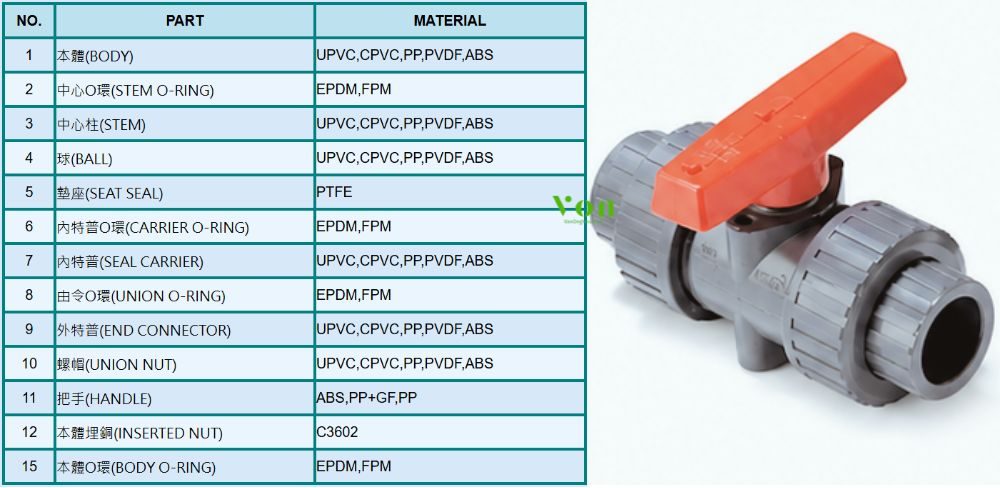

• Hershey VP 641 kiểu nối rắc co (union): Hai đai ốc union ở hai đầu thân van có thể vặn tháo rời, không cần can thiệp đến đoạn ống đã lắp cố định khi cần lấy van ra vệ sinh hay thay linh kiện

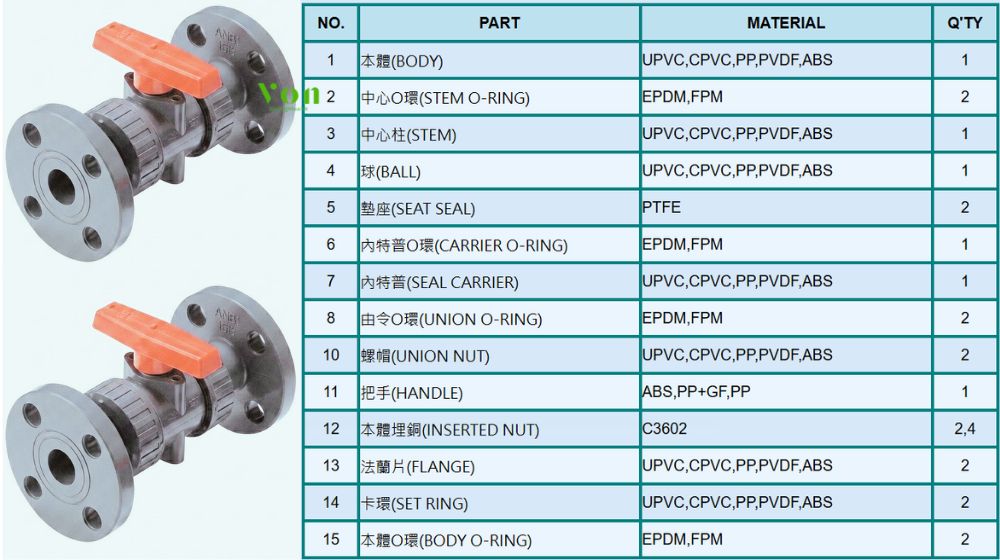

• Hershey VP 641 kiểu nối bích (flange): Hai đầu van có sẵn mặt bích khoan lỗ bu lông, ghép trực tiếp với hệ thống ống có mặt bích tương ứng

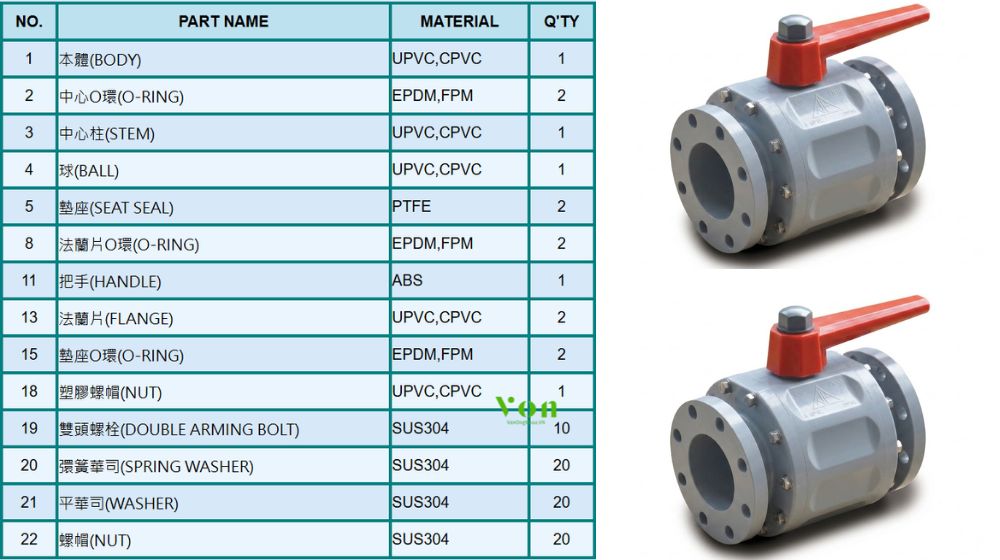

Với size 5″ ~ 6″, Hershey VP 641 chỉ còn duy nhất kiểu mặt bích. Ở khoảng kích thước lớn này, nhà sản xuất không làm bản rắc co vì kết cấu union khó đảm bảo độ cứng vững khi chịu áp lực dòng chảy lớn

2.2 Hershey VP 641 tay vặn N1

Về cơ bản, kết cấu bên trong của phiên bản N1 giống hệt bản tiêu chuẩn, chỉ khác ở tay gạt có in logo và có thêm nắp che tay gạt (Handle Cover). Dòng N1 cũng chia làm 2 kiểu:

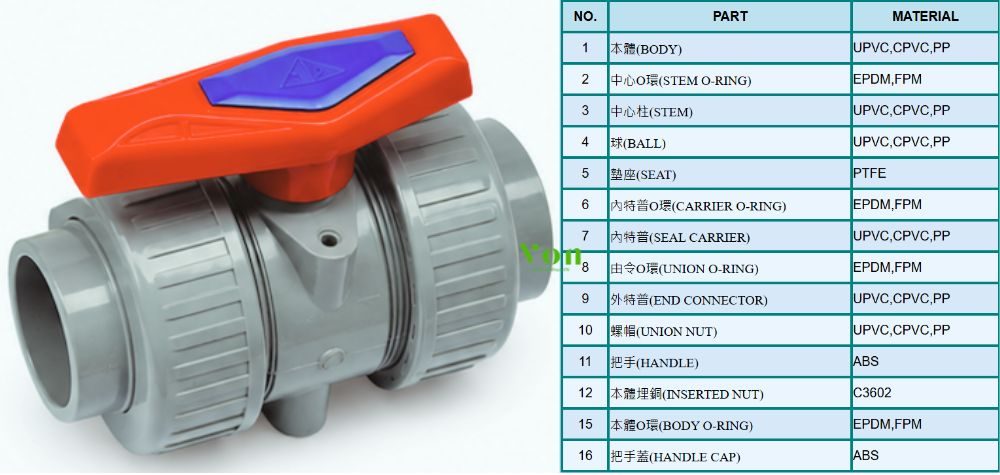

• Van bi VP641 N1 nối rắc co

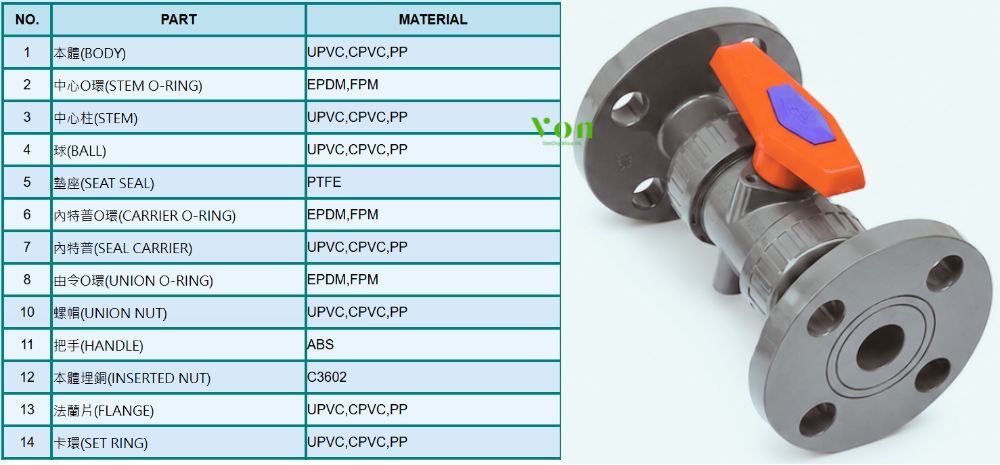

• Van bi VP641 N1 nối mặt bích

Lưu ý: Cả hai kiểu van bi Hershey VP641 này chỉ sản xuất cho size 1/2″ ~ 4″, không có bản N1 cho size 5″ ~ 6″

3. Thông số kỹ thuật của Hershey VP 641

Dưới đây là bảng tóm tắt các thông số vận hành mà người có nhu cầu sử dụng cần nắm khi chọn Hershey VP 641 cho hệ thống của mình:

So với PVC, cPVC cho phép van bi VP641 chịu được nền nhiệt cao hơn trong quá trình vận hành liên tục, đây cũng là lý do chính khiến nhiều hệ thống nước nóng hoặc hoá chất ăn mòn ưu tiên chọn mã này thay vì mã 640 cùng dòng

4. Bảng kích thước Hershey VP 641

Kích thước thực tế của Hershey VP 641 thay đổi theo cả chủng loại, kiểu đầu nối lẫn tiêu chuẩn áp dụng (JIS/ANSI/DIN/BS), cụ thể được chia như sau:

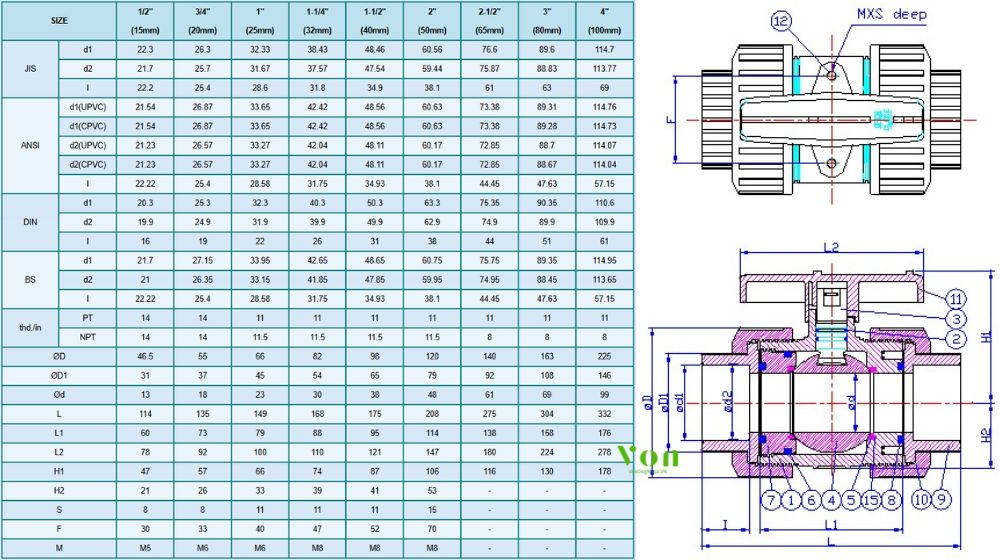

• Hershey VP 641 cỡ 1/2″ ~ 4″ loại tiêu chuẩn, kiểu rắc co

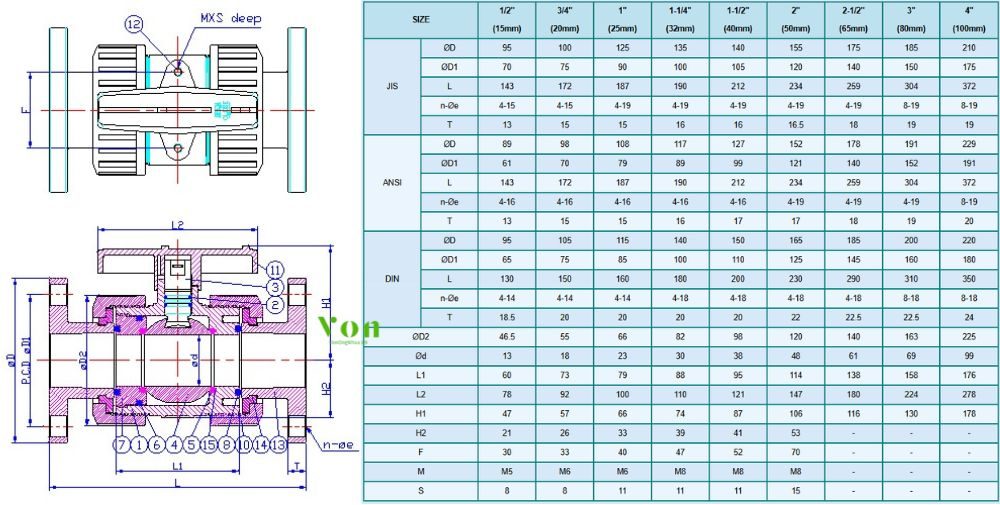

• Hershey VP 641 cỡ 1/2″ ~ 4″ loại tiêu chuẩn, kiểu mặt bích

• Hershey VP 641 cỡ 5″ ~ 6″ loại tiêu chuẩn, kiểu mặt bích

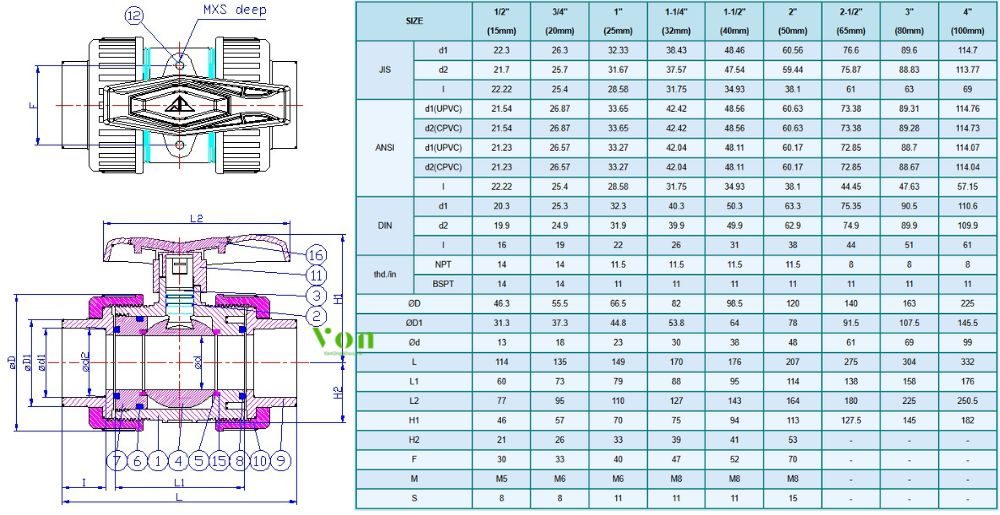

• Hershey VP 641 cỡ 1/2″ ~ 4″ – phiên bản tay gạt N1 rắc co

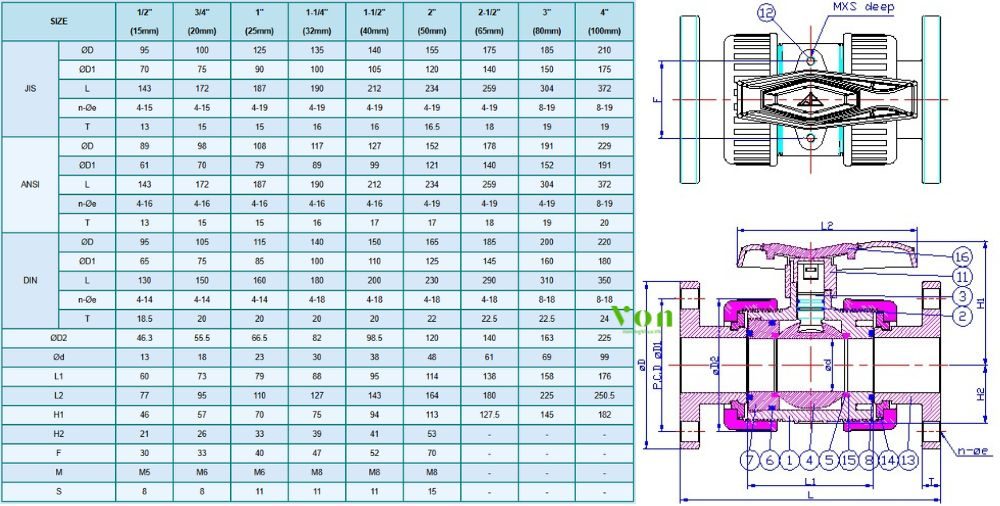

• Hershey VP 641 cỡ 1/2″ ~ 4″ – phiên bản tay gạt N1 mặt bích

5. Chọn Hershey VP 641 khi cần tháo lắp thường xuyên

Van bi VP641 được đầu tư phần thân union/flange đắt hơn van dán keo một mối, nhưng đổi lại người vận hành nhận được những lợi ích thiết thực sau trong suốt vòng đời sử dụng:

• Không phải cắt ống mỗi lần bảo trì – chỉ cần vặn đai ốc union hoặc tháo bu lông mặt bích là lấy được thân van ra ngoài, giảm hẳn thời gian dừng hệ thống so với van cố định
• Đệm PTFE bên trong có thể siết lại bằng chính tay gạt của van khi bị chùng theo thời gian, không nhất thiết phải thay cả bộ đệm mới ngay khi phát hiện rò rỉ nhẹ
• Tay gạt đóng luôn vai trò dụng cụ tháo lắp – kỹ thuật viên không cần mang thêm cờ lê chuyên dụng khi ra hiện trường sửa chữa Hershey VP 641

6. Hershey VP 641 có lắp được động cơ tự động không

Có. Cũng như phần lớn các mã trong dòng VP-600, van bi VP641 hỗ trợ nâng cấp lên vận hành tự động thông qua hai điểm thiết kế sau:

• Đế lắp bích (Mounting Pad) trên nắp van có thể đặt hàng tuỳ chọn đúc sẵn ốc cấy kim loại (Inserted Nut Type) thay vì để trơn như bản tiêu chuẩn, giúp việc bắt vít gắn động cơ chắc chắn hơn nhiều so với ren trực tiếp trên nhựa.
• Các lỗ ren sẵn có trên nắp van cho phép lắp cả động cơ khí nén lẫn động cơ điện mà không lo hiện tượng tuôn ren trong quá trình động cơ tạo mô-men xoắn để đóng/mở van liên tục tạo ra 2 dòng van là: Van bi nhựa điều khiển khí nén và van bi nhựa điều khiển điện
