4 dòng van khí nén ShieYu – 3 kiểu kết nối – DN15 ~ DN100

Khi nói đến tự động hóa hệ thống đường ống nhựa, van điều khiển bằng khí nén ShieYu là nhãn đầu tiên chúng tôi nghĩ đến sau hơn một thập kỷ làm việc trong ngành phân phối van và phụ kiện công nghiệp. Không phải vì quen thuộc, mà vì ShieYu thực sự chứng minh được hiệu suất ổn định qua từng dự án, từng hệ thống – từ xử lý nước đến hóa chất công nghiệp

1. Van điều khiển bằng khí nén ShieYu là gì và tại sao lại quan trọng?

Trong nhiều hệ thống tự động hóa công nghiệp, phần lớn sự cố vận hành đều bắt nguồn từ việc chọn sai van điều khiển. Van điều khiển bằng khí nén ShieYu giải quyết bài toán này bằng cách kết hợp thân van nhựa kỹ thuật cao cấp với bộ actuator khí nén chính xác, tạo ra giải pháp tự động hóa đáng tin cậy cho đường ống chịu hóa chất và môi trường khắc nghiệt. Đây không phải sản phẩm phổ thông – đây là thiết bị kỹ thuật nghiêm túc.

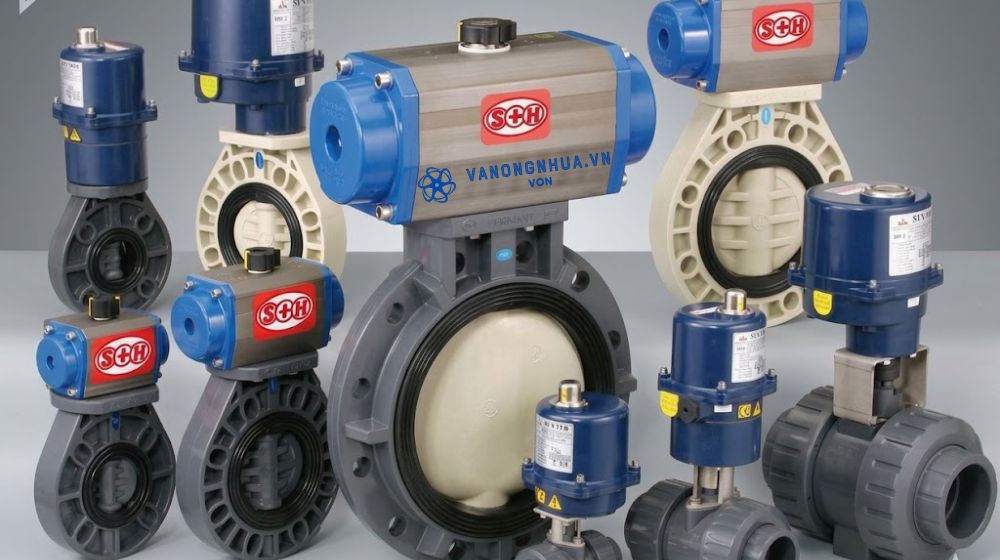

1.1 Nguyên lý hoạt động của van nhựa khí nén ShieYu

Van nhựa khí nén ShieYu hoạt động theo nguyên lý đơn giản nhưng hiệu quả:

• Khí nén được đưa vào buồng actuator, tạo lực đẩy pittong xoay trục van 90 độ để mở hoặc đóng hoàn toàn.
• Khí nén điều khiển trực tiếp vị trí bi van – không cần điện, không cần tín hiệu analog phức tạp.

Đây là lý do van khí nén được ưa chuộng trong môi trường có nguy cơ cháy nổ hoặc cần độ tin cậy tuyệt đối trong điều kiện khắc nghiệt.

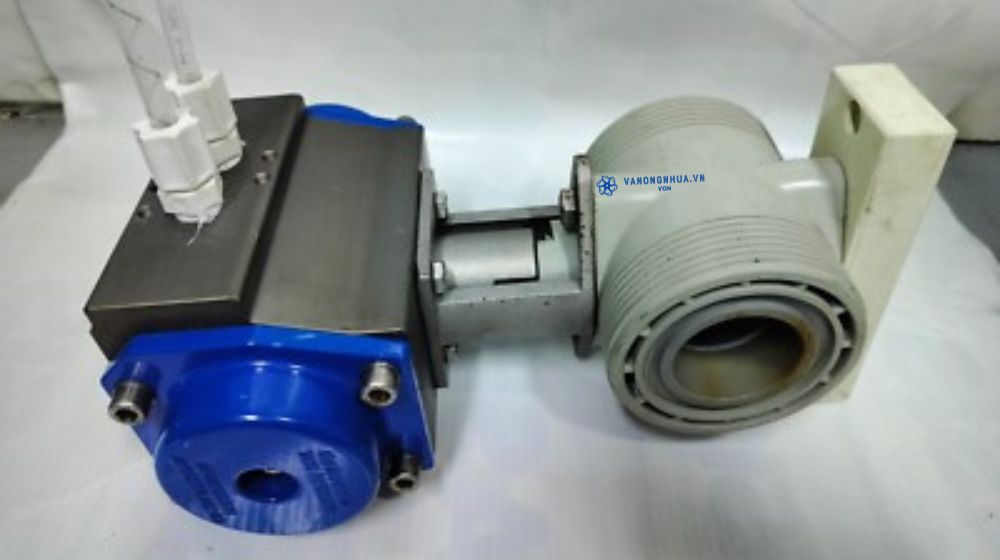

1.2 Ưu điểm vượt trội khi chọn van điều khiển bằng khí nén ShieYu so với van điện

Nhiều kỹ sư hỏi tôi: tại sao chọn van điều khiển bằng khí nén ShieYu thay vì van điện điều khiển bằng điện ShieYu. Câu trả lời rõ ràng:

• Tốc độ đóng mở nhanh hơn
• Lực tác động lớn hơn
• An toàn hơn trong môi trường ẩm ướt và không lo sự cố điện làm mất kiểm soát

Actuator khí nén ShieYu sử dụng hợp kim nhôm ECRLD – nhẹ nhưng cứng chắc, chịu được áp lực khí nén từ 5 đến 8 kg/cm². Trong các nhà máy xử lý nước, hóa chất hay thực phẩm, van khí nén luôn là lựa chọn ưu tiên của các kỹ sư có kinh nghiệm.

2. Đặc điểm 4 dòng van nhựa khí nén ShieYu chính

Van nhựa khí nén ShieYu được chia thành hai dòng chính dựa trên cơ chế actuator: Dòng tác động kép (double action) và dòng lò xo hồi vị (spring return). Đây là hai cơ chế hoàn toàn khác nhau về nguyên lý vận hành và ứng dụng phù hợp. Việc chọn nhầm giữa hai dòng này dẫn đến hệ thống hoạt động không đúng thiết kế, thậm chí gây nguy hiểm trong các quy trình kiểm soát lưu chất quan trọng

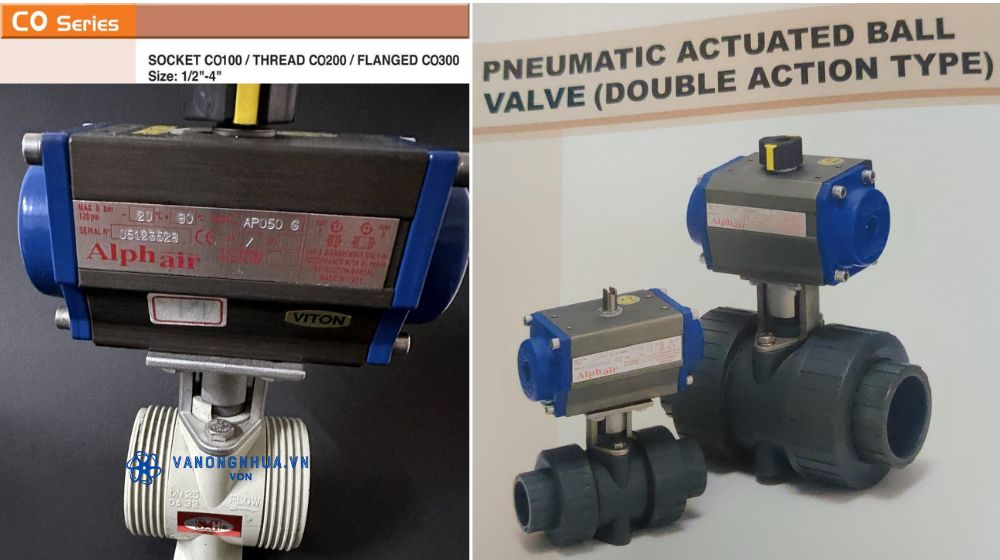

2.1 Van bi nhựa khí nén ShieYu tác động kép (double action) CO series

CO Series là dòng van điều khiển bằng khí nén ShieYu tác động kép, tức là: Khí nén điều khiển cả chiều mở lẫn chiều đóng.

• Khi cấp khí vào cổng A – van mở
• Khi cấp khí vào cổng B – van đóng
• Không có khí nén, van giữ nguyên vị trí cuối cùng

Kích thước từ DN15 (1/2″) đến DN100 (4″), tương thích tiêu chuẩn JIS, ANSI và DIN và có áp lực làm việc

• 15 kg/cm² cho cỡ từ 1/2″ ~ 2″
• 10kg/cm² cho cỡ từ 2-1/2″ ~ 4″

Dòng này phù hợp cho hệ thống cần kiểm soát chủ động cả hai trạng thái mở – đóng theo lệnh điều khiển từ bộ PLC hoặc solenoid valve.

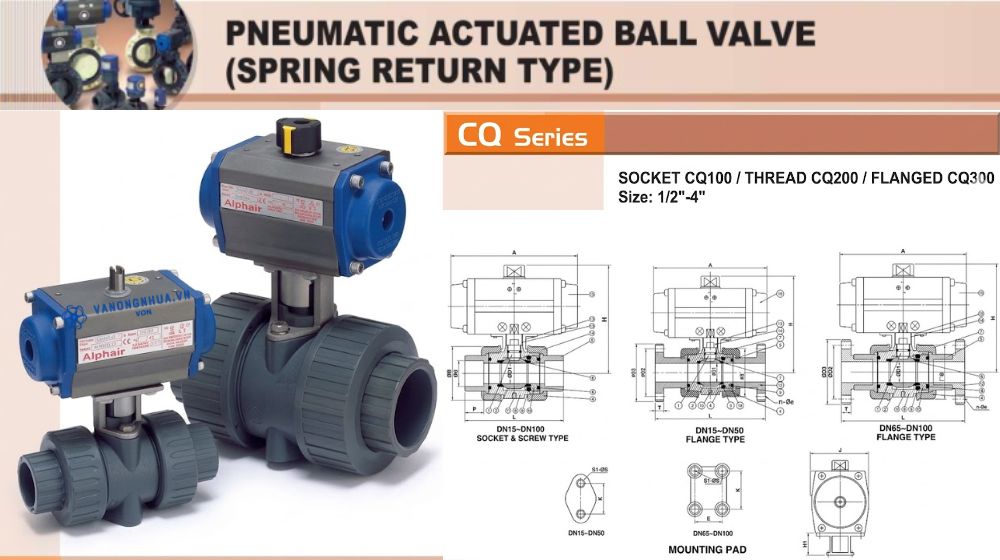

2.2 Van bi nhựa khí nén ShieYu lò xo hồi vị (spring return) CQ series

CQ Series là dòng van nhựa khí nén ShieYu có cơ chế lò xo tự hồi vị

• Khi mất khí nén, lò xo bên trong actuator tự động đưa van về trạng thái mặc định và thường là đóng (normally closed) hoặc mở (normally open) tùy cấu hình.
• Đây là dòng bắt buộc phải dùng trong các hệ thống an toàn, nơi khi mất tín hiệu hoặc mất khí nén, van phải tự động về trạng thái an toàn mà không cần thêm lệnh

Thông số kỹ thuật tương đương CO Series với kích thước 1/2″ đến 4″, áp lực làm việc tương tự. Lực khí nén kích hoạt tối thiểu 5 kg/cm² và tối đa 8 kg/cm²

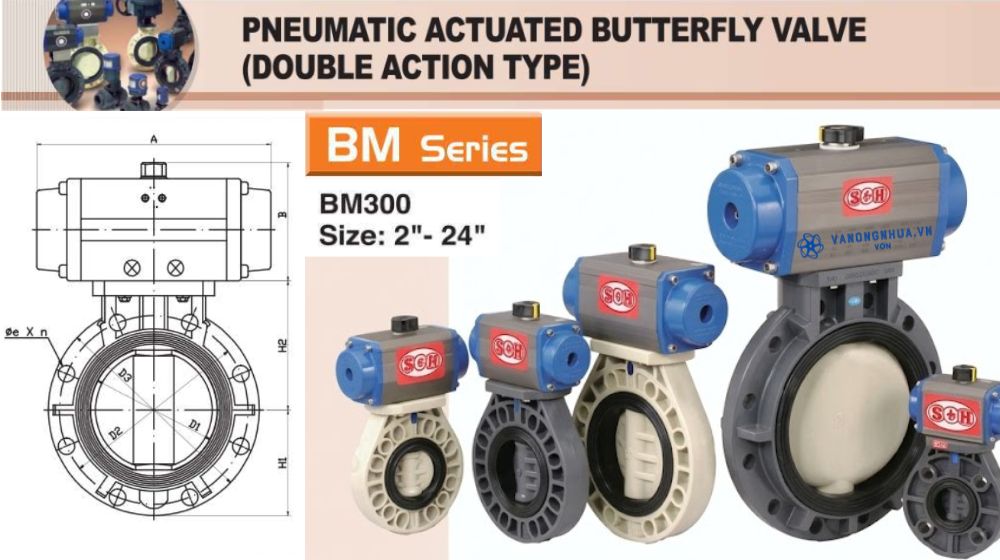

2.3 Van bướm nhựa khí nén ShieYu tác động kép (double action) BM series

Tương tự về nguyên lý hoạt động như với CO series, nhưng với van bướm điều khiển bằng khí nén ShieYu dòng BM series nói riêng và van bướm nhựa điều khiển bằng khí nén nói riêng có đặc điểm

• Áp dụng với các van bướm từ DN50 ~ DN600
• Kích thước van, áp lực làm việc và áp lực test theo tiêu chuẩn ANSI và DIN

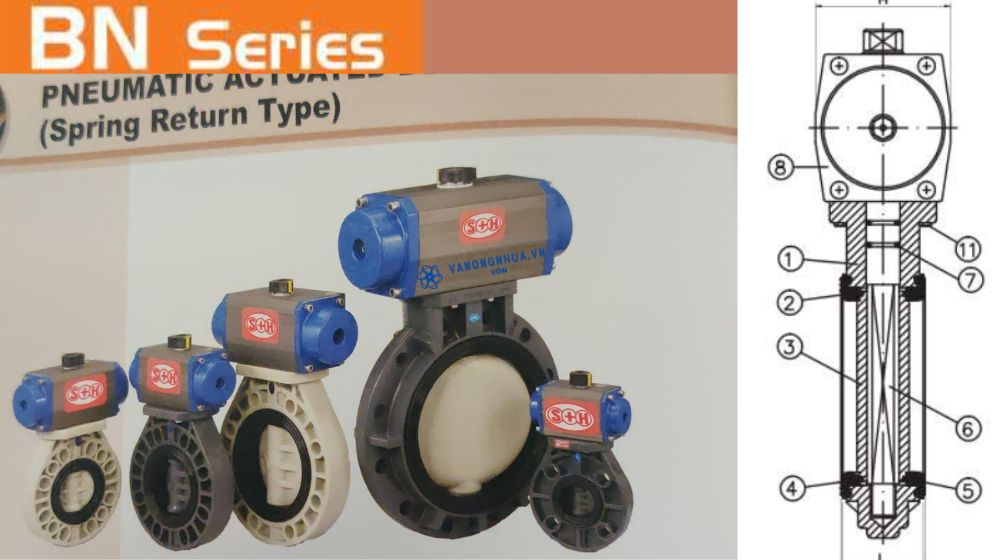

2.4 Van bướm nhựa khí nén ShieYu lò xo hồi vị (spring return) BN series

Với dòng BN sử dụng bộ điều khiển khí nén kiểu lò xo hồi vị giống như series CQ áp dụng trên các van bi. Tuy nhiên, kiểu kết nối bằng mặt bích và khác biệt lớn nhất so với CM series chính là tiêu chuẩn áp dụng JIS

• Áp dụng cho các van có kích cỡ từ DN50 ~ DN600
• Các thông số kích thước và áp lực test – áp lực làm việc tuân theo JIS

3. Cấu tạo chi tiết của van điều khiển bằng khí nén ShieYu

Một trong những lý do chúng tôi tin tưởng và phân phối van điều khiển bằng khí nén ShieYu là vì cấu tạo của sản phẩm được thiết kế bài bản, rõ ràng với 15 bộ phận chính – mỗi chi tiết đều có vật liệu được lựa chọn phù hợp với từng chức năng cụ thể. Dưới đây là những bộ phận quan trọng nhất bạn cần hiểu trước khi đặt hàng.

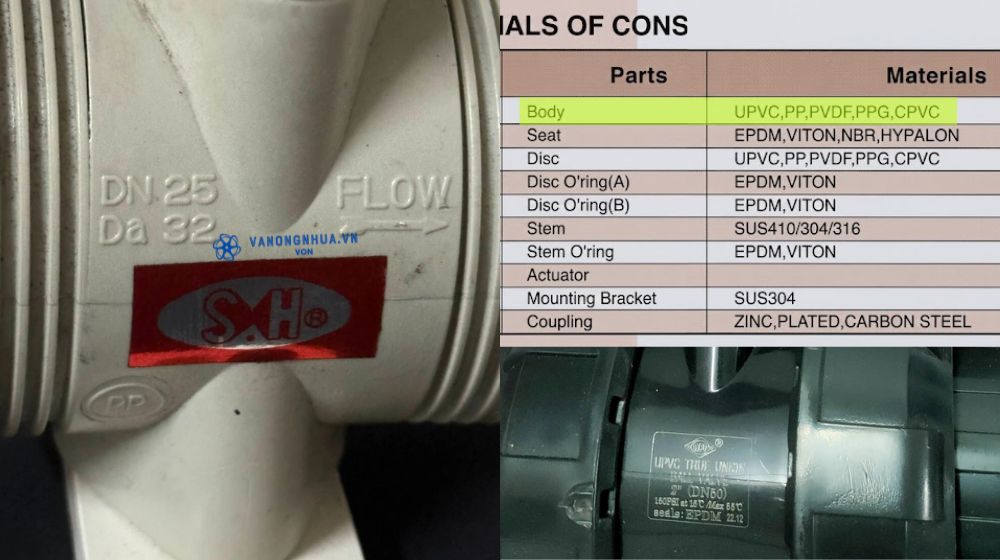

3.1 Thân van, bi và trục van khí nén ShieYu

Thân van (body), bi (ball) và trục (stem) của van nhựa khí nén ShieYu đều được chế tạo từ UPVC, PP, cPVC hoặc PVDF – tùy theo yêu cầu môi chất và nhiệt độ. UPVC cho nước lạnh và hóa chất nhẹ.

• Nhựa cPVC chịu nhiệt đến 93°C.
• Nhựa PP cho hóa chất đa dạng hơn.
• Nhựa PVDF là lựa chọn cao cấp nhất cho môi trường hóa chất mạnh hoặc nhiệt độ cao trong ngành dược phẩm và bán dẫn.

Ghế van (seat) làm từ PTFE – vật liệu có hệ số ma sát thấp, chống hóa chất và đảm bảo độ kín tuyệt đối trong suốt vòng đời sản phẩm.

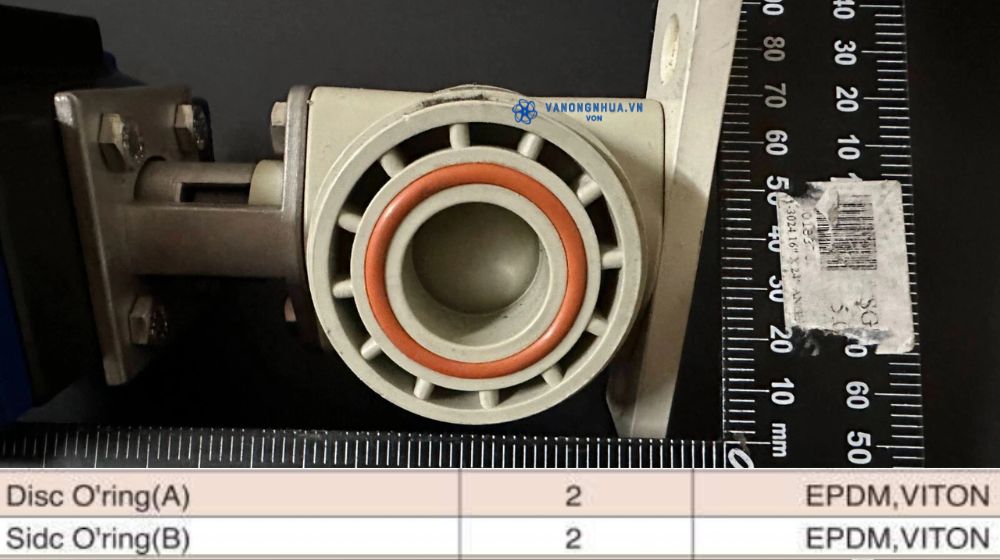

3.2 Hệ thống gioăng và làm kín của van điều khiển khí nén ShieYu

Độ kín là yếu tố sống còn của van điều khiển bằng khí nén ShieYu.

• Stem O-ring dùng EPDM hoặc Viton tùy kích thước
  • Cỡ từ DN15 đến DN50 dùng EPDM. » Xem thêm: EPDM là gì
  • Từ DN65 đến DN100 dùng Viton. » Xem thêm: VITON là gì
• Seat carrier O-ring toàn bộ dùng EPDM.
• Body O-ring dùng EPDM hoặc Viton.

Viton cho khả năng chịu dầu và dung môi tốt hơn, trong khi EPDM phù hợp cho nước, hơi nước và nhiều loại hóa chất nước. Chọn đúng vật liệu gioăng là yếu tố quyết định tuổi thọ của van trong môi trường cụ thể của bạn.

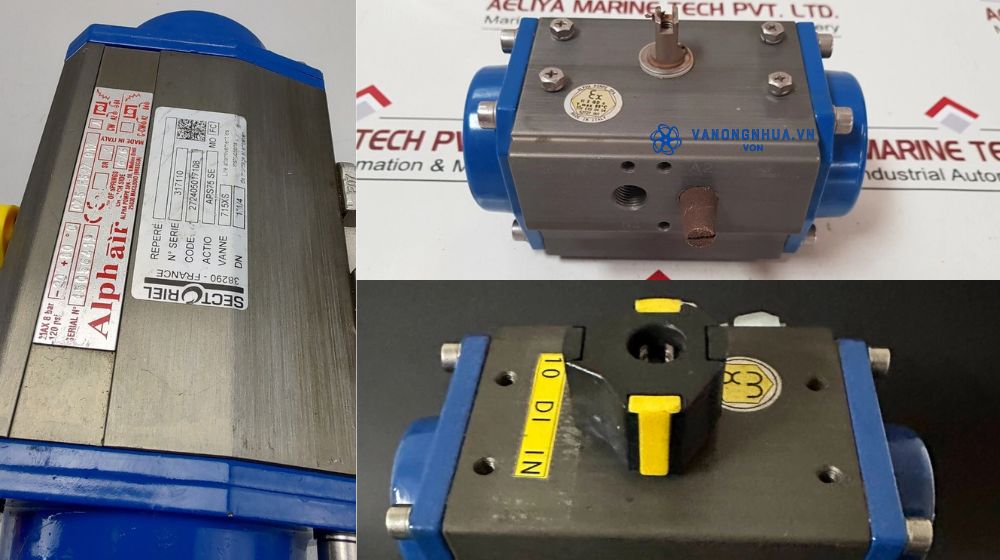

3.3 Actuator khí nén và bộ phận kết nối của van nhựa khí nén ShieYu

Actuator của van nhựa khí nén ShieYu làm từ hợp kim nhôm ECRLD – nhẹ, bền, chịu nhiệt và ăn mòn tốt hơn nhôm thông thường.

• Mounting bracket (giá đỡ actuator) và stem transmit housing làm từ SU304 – thép không gỉ 304, đảm bảo độ bền cơ học cao và chống gỉ trong môi trường ẩm.
• Brass inserts được dùng cho các cỡ từ DN15 đến DN50 (4 chiếc) và DN65 đến DN100 (8 chiếc) – tăng độ cứng của mối kết nối giữa actuator và thân van. Thiết kế này đảm bảo lực truyền động từ actuator xuống bi van chính xác và không bị hao hụt.

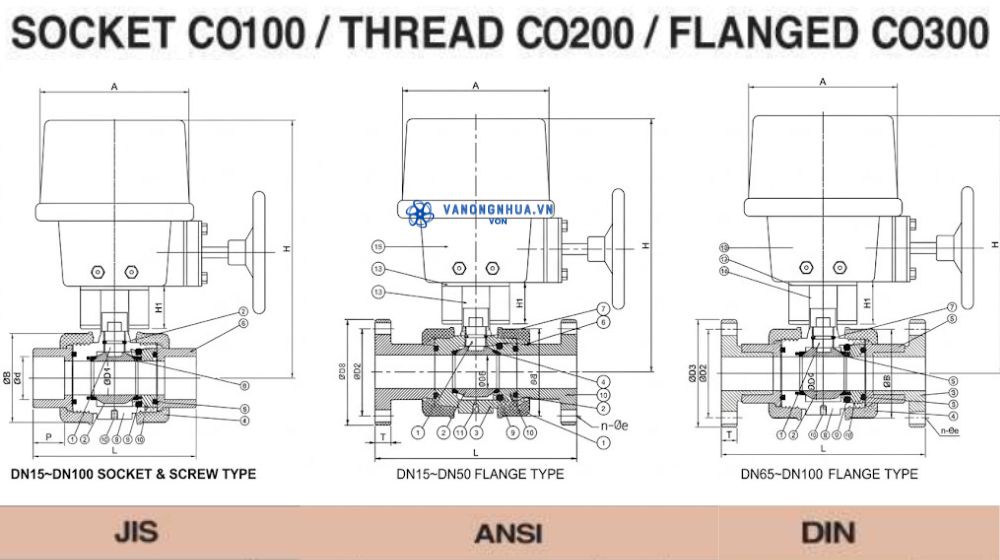

4. Ba kiểu kết nối của van điều khiển bằng khí nén ShieYu

Đây là điểm tôi thường dành nhiều thời gian tư vấn nhất khi khách hàng chọn van điều khiển bằng khí nén ShieYu. Cùng một dòng CO hoặc CQ, ShieYu cung cấp ba kiểu kết nối:

• CO100/CQ100 là loại socket (hàn dán)
• CO200/CQ200 là loại thread (ren)
• CO300/CQ300 là loại flanged (mặt bích)

Mỗi kiểu có ứng dụng riêng và yêu cầu kỹ thuật lắp đặt khác nhau. Chọn sai kiểu kết nối không chỉ gây lãng phí mà còn dẫn đến sự cố rò rỉ hoặc không kết nối được với hệ thống hiện có.

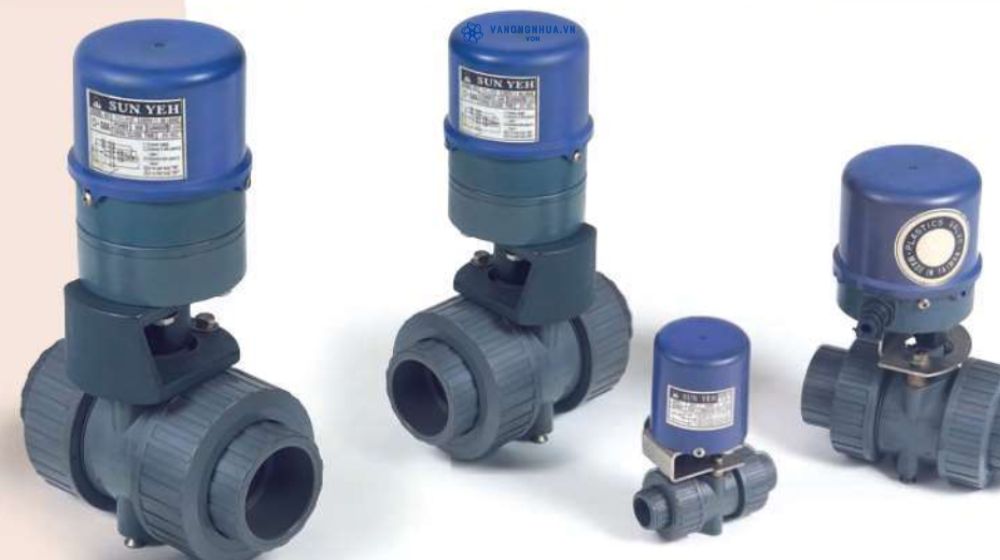

4.1 Van nhựa khí nén ShieYu hàn dán trực tiếp vào ống

CO100/CQ100 là kiểu van nhựa khí nén ShieYu kết nối socket – hàn hoặc dán trực tiếp vào ống nhựa cùng tiêu chuẩn. Đây là kiểu tạo ra mối nối cố định, bền nhất, phù hợp cho hệ thống lắp đặt cố định không cần tháo van thường xuyên.

Lưu ý quan trọng:

• Tiêu chuẩn ống phải khớp – JIS, ANSI hoặc DIN.
• Dùng ống JIS mà lắp van socket ANSI dẫn đến khe hở trong mối nối, gây rò rỉ dù đã hàn đúng kỹ thuật.

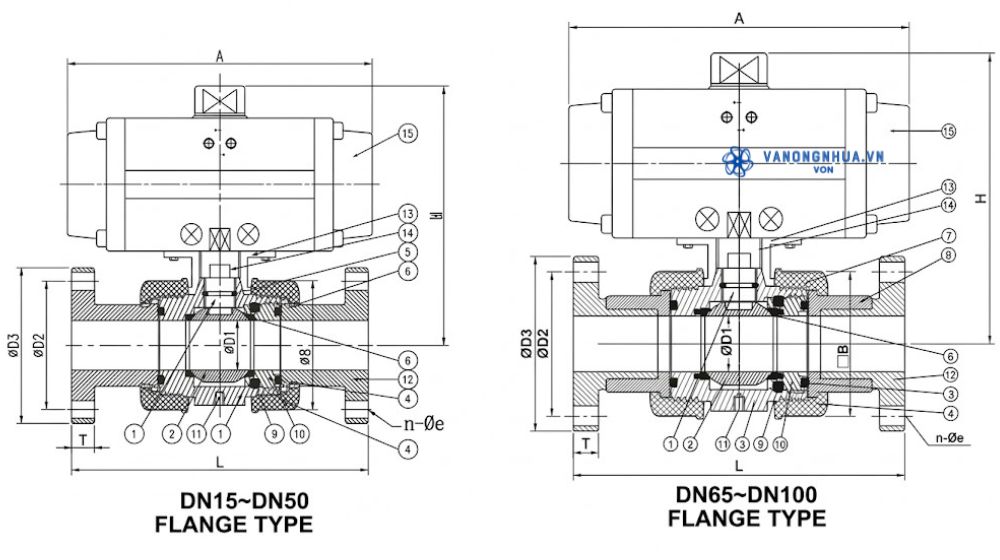

4.2 Van điều khiển bằng khí nén ShieYu lắp bích và nối ren

• CO200/CQ200 (thread) phù hợp khi cần tháo van để bảo trì mà không cắt ống
• CO300/CQ300 (flanged) là kiểu kết nối bắt bu lông mặt bích – tiêu chuẩn cho hệ thống công nghiệp lớn từ DN65 trở lên.

Van điều khiển bằng khí nén ShieYu dòng mặt bích tuân theo tiêu chuẩn EN558-1:1995 về dung sai chiều dài, đảm bảo thay thế tương thích với các nhãn hiệu van cùng tiêu chuẩn.

Trong các nhà máy sản xuất lớn, kiểu flanged là lựa chọn tôi luôn khuyến nghị vì cho phép bảo trì van mà không làm gián đoạn toàn bộ hệ thống.

5. Tiêu chuẩn và áp lực làm việc của van nhựa khí nén ShieYu

Khi tư vấn cho các kỹ sư thiết kế hệ thống, câu hỏi chúng tôi luôn hỏi đầu tiên là: áp lực làm việc của hệ thống bạn là bao nhiêu? Bởi vì van nhựa khí nén ShieYu có thông số áp lực khác nhau theo từng cỡ ống và vật liệu. Nắm rõ thông số này là điều kiện tiên quyết để hệ thống vận hành an toàn và đúng thiết kế. Dưới đây là những con số quan trọng bạn cần ghi nhớ.

5.1 Áp lực làm việc theo cỡ ống của van điều khiển bằng khí nén ShieYu

Với van điều khiển bằng khí nén ShieYu vật liệu PVC

• Theo tiêu chuẩn (JIS):
  • Cỡ 1/2″ đến 2″ đạt áp lực làm việc 15 kg/cm², áp lực thử nghiệm 22.5 kg/cm².
  • Cỡ 2-1/2″ đến 4″ giảm xuống 10 kg/cm² áp lực làm việc và 15 kg/cm² áp lực thử nghiệm.
• Theo tiêu chuẩn DIN (bar):
  • Cỡ nhỏ đạt 16 bar,
  • Cỡ lớn từ DN65 trở lên đạt 10 bar.

ANH

Vật liệu PVDF cho áp lực thử nghiệm cao nhất. Vật liệu PP chịu áp lực bằng 70% so với bảng PVC – đây là điều nhiều người bỏ qua dẫn đến thiết kế sai áp suất hệ thống.

5.2 Tiêu chuẩn kích thước và mounting pad của van nhựa khí nén ShieYu

Van nhựa khí nén ShieYu cung cấp đầy đủ ba tiêu chuẩn kích thước với dòng van bi nhựa điều khiển bằng khí nén:

• JIS (đơn vị mm)
• ANSI (đơn vị inch)
• DIN (đơn vị mm)

Mounting pad – bề mặt lắp actuator – tuân theo tiêu chuẩn ISO 5211, đảm bảo khả năng thay thế actuator từ các nhà sản xuất khác mà không cần thay thân van. Đây là lợi thế lớn về mặt bảo trì lâu dài.

ANH

Bảng bu lông kết nối actuator, đảm bảo độ cứng vững phù hợp với kích thước actuator tương ứng.

• DN15 đến DN50 dùng 4 bu lông (2 ở trên – 2 ở dưới)
• DN65 đến DN100 dùng 8 bu lông (4 ở trên – 4 ở dưới)

6. Ứng dụng thực tế và kinh nghiệm lắp đặt

Sau nhiều năm theo dõi và hỗ trợ lắp đặt van điều khiển bằng khí nén ShieYu tại nhiều dự án khác nhau, VON – Nhà phân phối van ống nhựa chúng tôi nhận thấy rằng phần lớn sự cố không đến từ chất lượng van mà đến từ việc lắp đặt và vận hành sai. Dưới đây là những đúc kết từ thực tế mà bất kỳ ai trước khi đưa van vào hệ thống, dù là kỹ sư dày dạn hay người mới tiếp cận thiết bị tự động hóa nên biết

6.1 Các ngành ứng dụng phổ biến của van nhựa khí nén ShieYu

Van nhựa khí nén ShieYu được ứng dụng rộng rãi trong

• Xử lý nước và nước thải – nơi yêu cầu vật liệu chống ăn mòn và đóng mở tự động liên tục
• Công nghiệp hóa chất – nơi nhựa PVDF hoặc nhựa PP là lựa chọn bắt buộc
• Nuôi trồng thủy sản và thực phẩm – nơi nhựa uPVC đáp ứng yêu cầu vệ sinh an toàn
• Hệ thống làm mát công nghiệp.

ANH

Trong các dự án từ nhà máy dệt nhuộm, trại tôm đến nhà máy sản xuất linh kiện điện tử – đều cho kết quả vận hành ổn định của van nhựa điều khiển bằng khí nén ShieYu qua nhiều năm.

6.2 Những lưu ý quan trọng khi lắp đặt van khí nén ShieYu

Dưới đây là những lưu ý mà các kỹ sư chuyên ngành của chúng tôi đã tổng kết và liên tục lưu ý cho khách hàng

• Nguồn khí nén phải sạch và khô – khí ẩm hoặc lẫn dầu dẫn đến hỏng gioăng actuator sớm hơn nhiều so với vòng đời thiết kế.
• Lắp thêm bộ lọc – điều áp khí nén (FRL unit) trước actuator là việc bắt buộc, không phải tùy chọn.
• Áp lực khí cấp vào van nhựa khí nén ShieYu phải nằm trong khoảng 5 ~ 8bar. Bởi, thấp hơn 5bar dẫn đến actuator không đủ lực xoay bi van hoàn toàn và cao hơn 8bar gây hư hỏng seal bên trong actuator.
• Kiểm tra kết nối ống dẫn khí: Dùng ống polyurethane hoặc nylon phù hợp, không dùng ống nhựa mềm rẻ tiền dễ rò khí.

ANH

7. Liên hệ tư vấn trước khi chọn van điều khiển khí nén ShieYu

Từ kinh nghiệm phân phối và hỗ trợ kỹ thuật nhiều năm, cho thấy rằng van điều khiển bằng khí nén ShieYu là sản phẩm hoàn toàn xứng đáng tin cậy. Tuy nhiên,  chỉ khi được chọn đúng dòng, đúng vật liệu, đúng kiểu kết nối và vận hành đúng thông số thì giá trị mới phát huy đúng hiệu quả

ANH

ShieYu không sản xuất sản phẩm cho thị trường phổ thông giá rẻ – họ sản xuất thiết bị kỹ thuật cho các ứng dụng công nghiệp thực sự.

Nếu bạn đang thiết kế hệ thống tự động hóa đường ống nhựa, đang cần thay thế van cũ, hoặc đơn giản là chưa biết bắt đầu từ đâu – hãy liên hệ với chúng tôi trước khi đặt hàng. Chúng tôi phân tích yêu cầu cụ thể của hệ thống bạn:

• Loại môi chất
• Áp lực
• Nhiệt độ
• Tần suất đóng mở
• Tiêu chuẩn ống hiện có và yêu cầu an toàn

ANH

Rồi từ đó tư vấn chính xác dòng van nhựa khí nén ShieYu phù hợp nhất. Một quyết định đúng ngay từ đầu tiết kiệm cho bạn nhiều lần chi phí sửa chữa và thay thế về sau.
