Y lọc Hershey – Giữ sạch đường ống – Bảo vệ thiết bị từ đầu nguồn

Y lọc Hershey là thiết bị lọc cơ học chuyên dụng giúp loại bỏ cặn bẩn, mảnh vỡ và tạp chất rắn khỏi dòng chất lỏng trước khi đến bơm, van hoặc thiết bị hạ lưu. Được sản xuất bởi hãng Hershey Valve (Đài Loan), các model y lọc nhựa Hershey nổi bật với cấu trúc nhựa kỹ thuật cao cấp, tháo lắp vệ sinh nhanh và chịu tốt môi trường hóa chất

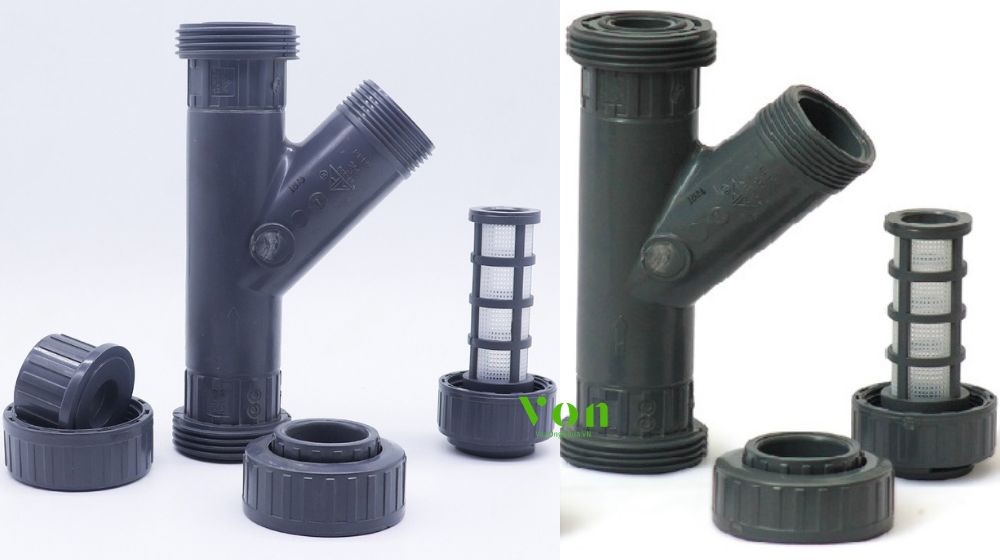

1. Y lọc Hershey là gì? Phân biệt T-type và Y-type

Y lọc Hershey là phụ kiện ống nhựa dạng lọc cơ học đặt trực tiếp trên đường ống, hoạt động bằng cách cho dòng chất lỏng đi qua lưới lọc để giữ lại các hạt cứng có kích thước lớn hơn mắt lưới. Hershey cung cấp hai kiểu bầu lọc trong dòng VP-220/221:

• T-type Strainer (Bầu lọc chữ T): Cấu trúc bầu lọc vuông góc với trục đường ống. Phù hợp cho lưu lượng lớn, kích thước từ DN50 (2″) đến DN200 (8″), đầu nối mặt bích. Dễ tháo nắp kiểm tra và vệ sinh lưới mà không cần tháo ra khỏi đường ống
• Y-type Strainer (Bầu lọc chữ Y): Cấu trúc bầu lọc nghiêng chéo, gọn hơn, tổn thất áp thấp hơn. Phù hợp cho kích thước nhỏ từ DN15 (1/2″) ~ DN50 (2″), đầu nối đa dạng: Liên kết rắc co, dán keo hoặc kết nối mặt bích

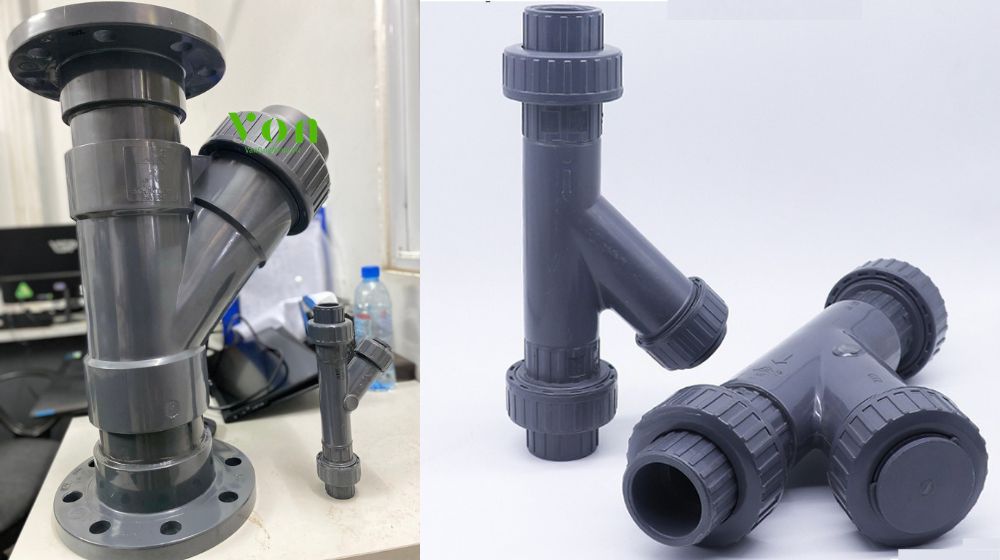

2. Hai model chính của y lọc Hershey phân loại theo vật liệu

Y lọc Hershey (Y type) phân chia dòng lọc y nhựa theo vật liệu thân bầu lọc để phù hợp với từng môi trường hóa chất:

• Y lọc Hershey model VP-220 (uPVC):
  • Chế tạo từ nhựa uPVC nguyên sinh, phù hợp cho nước sạch, nước xử lý, dung dịch hóa chất loãng ở nhiệt độ làm việc thông thường
  • Kích thước T-type: 2″~8″ (Flanged), Y-type: 1/2″~2″ (Union / Socket / Flanged). Tiêu chuẩn: ANSI, JIS, DIN
• Y lọc Hershey model VP-221 (cPVC):
  • Chế tạo từ nhựa cPVC có hàm lượng clo cao hơn, chịu nhiệt độ tốt hơn UPVC, thích hợp cho các hệ thống dẫn hóa chất nóng hoặc axit/kiềm nồng độ cao
  • Kích thước T-type: 2″~8″ (Flanged), Y-type: 1/2″~2″ (Union / Socket / Flanged). Tiêu chuẩn: ANSI, JIS, DIN

Cả hai model y lọc Hershey đều sử dụng gioăng (Gasket/O-ring) các loại: EPDM, PTFE, FPM (lựa chọn theo yêu cầu hóa chất cụ thể)

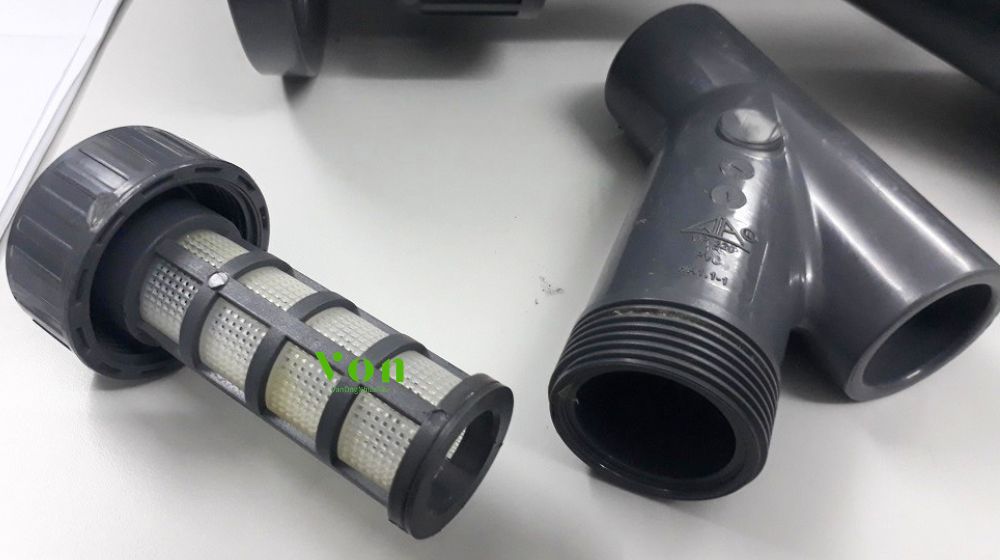

3. Thông số lưới lọc của lọc y Hershey (Filter Screen)

Y lọc Hershey cung cấp nhiều lựa chọn lưới lọc để phù hợp với yêu cầu lọc thô hoặc lọc mịn:

• Lưới thép không gỉ SUS 304 / SUS 316:
  • T-type: 60 mesh / 40 mesh / 20 mesh
  • Y-type: 60 mesh / 40 mesh / 20 mesh
• Lưới nhựa PP / PVC / CPVC (T-type): Kích thước lỗ lưới từ 3mm đến 8mm (phù hợp lọc thô)
• Lưới PE (Y-type): 20 mesh

Kích thước hạt tương đương theo mesh:

• 20 Mesh ≈ 0.034 inches (≈ 0.86 mm)
• 40 Mesh ≈ 0.015 inches (≈ 0.38 mm)
• 60 Mesh ≈ 0.0092 inches (≈ 0.23 mm)

4. Danh sách vật liệu của Hershey Y Strainer

Dưới đây là chi tiết bảng danh sách vật liệu của từng linh kiện cấu thành nên y lọc Hershey được tổng hợp từ hệ thống tài liệu kỹ thuật trong catalogue chính hãng, giúp bạn dễ dàng đánh giá mức độ tương thích của thiết bị với môi trường chất lưu vận hành:

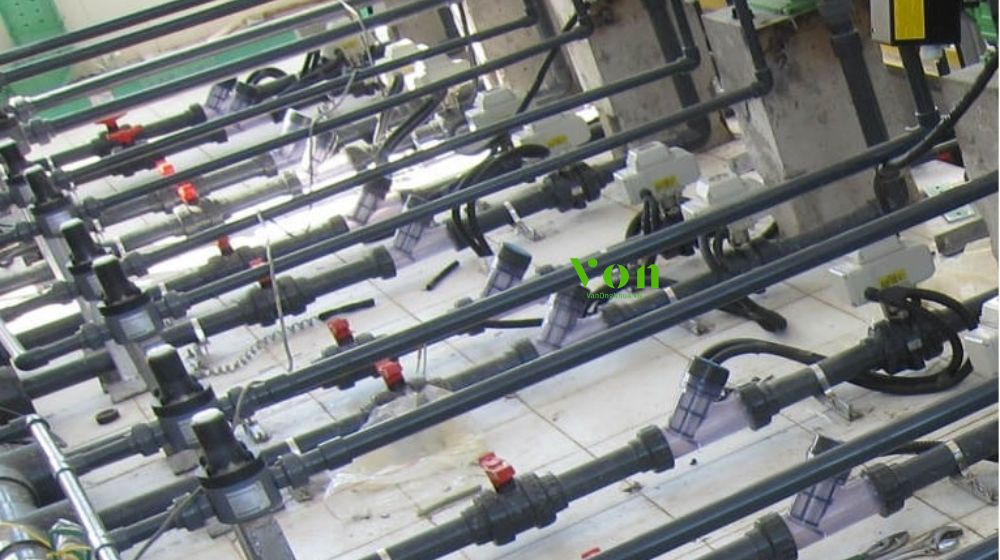

5. Ứng dụng phổ biến của y lọc Hershey

Y lọc Hershey phát huy hiệu quả cao nhất khi được lắp đúng vị trí trên đường ống, nơi cặn bẩn có thể đi vào và phá hỏng thiết bị hạ lưu. Các ứng dụng tiêu biểu có thể kể đến như:

• Lắp y lọc Hershey trực tiếp trên đường hút giúp ngăn sỏi đá, mảnh nhựa vỡ gây kẹt cánh bơm và mài mòn trục bơm
• Y lọc 20~60 mesh chặn hạt cặn cứng (silica, cát mịn) trước khi vào màng RO, tránh trầy xước bề mặt màng và giảm tần suất thay màng
• Cặn bẩn lọt vào van điều khiển tự động gây kẹt đĩa van hoặc màng van, y lọc lắp trước van giải quyết triệt để vấn đề này trong hệ thống tự động hóa
• Đầu phun micro có lỗ rất nhỏ, dễ tắc do cát và bùn , y lọc Hershey có thể lắp đầu tuyến bảo vệ toàn bộ hệ thống tưới nhỏ giọt
• Trong dây chuyền mạ điện, nhuộm vải, xử lý bề mặt kim loại, y lọc Hershey cPVC chịu axit mạnh, nhiệt độ cao, lọc cặn phản ứng không làm nhiễm kim loại
• Lắp y lọc Hershey T-type  +mặt bích DIN/JIS trên đường ống chính để bảo vệ đồng hồ lưu lượng (flow meter) và các thiết bị đo lường tự động phía sau

6. Ưu điểm nổi bật của y lọc Hershey

• Đa tiêu chuẩn đấu nối: Tương thích cả ANSI, JIS và DIN – dễ tích hợp vào hệ thống đường ống đã có sẵn.
• Nhiều kiểu kết nối: Mặt bích, socket hàn, liên kết tháo lắp (Union) – linh hoạt cho mọi yêu cầu lắp đặt.
• Tháo vệ sinh nhanh: Thiết kế nắp tháo rời (Bonnet) không cần tháo toàn bộ bầu lọc khỏi đường ống.
• Lưới lọc thay thế được: Nhiều loại lưới inox / nhựa với các cỡ mesh khác nhau, thay thế dễ dàng và tiết kiệm chi phí bảo trì
• Không gỉ, không nhiễm bẩn: Toàn bộ phần tiếp xúc chất lỏng là nhựa kỹ thuật hoặc inox – không làm nhiễm ion kim loại vào dòng chất lỏng
• Tổn thất áp suất thấp: Dòng Y-type có bầu lọc nghiêng chéo so với trục ống, giúp diện tích lưới lớn hơn so với diện tích tiết diện ống, tổn thất áp (pressure drop) thấp

7. Cách chọn đúng y lọc Hershey

Để chọn đúng model y lọc Hershey, cần xác định các thông số sau:

• Đường kính ống (DN): Từ DN15 (1/2″) ~ DN200 (8″).
• Môi chất:
  • Nước sạch, hóa chất trung tính → VP-220 (uPVC)
  • Hóa chất nóng, axit/kiềm đậm đặc → VP-221 (cPVC)
• Kiểu bầu lọc:
  • Đường ống nhỏ (≤ DN50), cần gọn nhẹ → Y-type
  • Đường ống lớn (≥ DN50), lưu lượng cao → T-type
• Cỡ lưới lọc: Lọc thô (3~8mm lưới nhựa) hoặc lọc mịn (20~60 mesh lưới SUS) tùy yêu cầu bảo vệ thiết bị hạ lưu
• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150 LB hoặc DIN PN10 – cần khớp với bích đường ống hiện hữu
• Loại gioăng: EPDM (nước, nhiệt), PTFE (axit), FPM/Viton (dung môi hữu cơ)

8. Tư vấn chọn y lọc Hershey theo yêu cầu dự án

Mỗi hệ thống đường ống có đặc thù riêng về lưu lượng, áp suất, loại cặn bẩn và môi trường hóa chất. Việc chọn sai cỡ mesh hoặc sai vật liệu lưới lọc có thể dẫn đến hai hệ quả trái chiều: lưới quá thô để cặn lọt qua làm hỏng thiết bị, hoặc lưới quá mịn gây tổn thất áp lớn, cần vệ sinh quá thường xuyên, làm giảm hiệu suất hệ thống.

ANH

Đội ngũ kỹ thuật của chúng tôi hỗ trợ lựa chọn thông số phù hợp bao gồm:

• Xác định cỡ mesh lưới lọc dựa theo kích thước hạt cặn cần chặn và độ nhạy của thiết bị hạ lưu
• Chọn kiểu bầu lọc (T-type hay Y-type) dựa theo DN ống và không gian lắp đặt thực tế
• Chọn tiêu chuẩn mặt bích (JIS / ANSI / DIN) tương thích với hệ thống đường ống hiện hữu
• Chọn vật liệu gioăng (EPDM / PTFE / FPM) phù hợp với tính chất hóa học của lưu chất

Liên hệ để nhận báo giá y lọc Hershey kèm tư vấn kỹ thuật miễn phí theo thông số dự án cụ thể
