Chếch uPVC 200

Chếch uPVC 200 là khớp nối 45° dành cho ống có đường kính ngoài 200 mm, thường dùng tại các vị trí cần chuyển hướng tuyến ống. Bài viết tập trung vào thông số phụ kiện, phương pháp kết nối và ứng dụng thực tế.

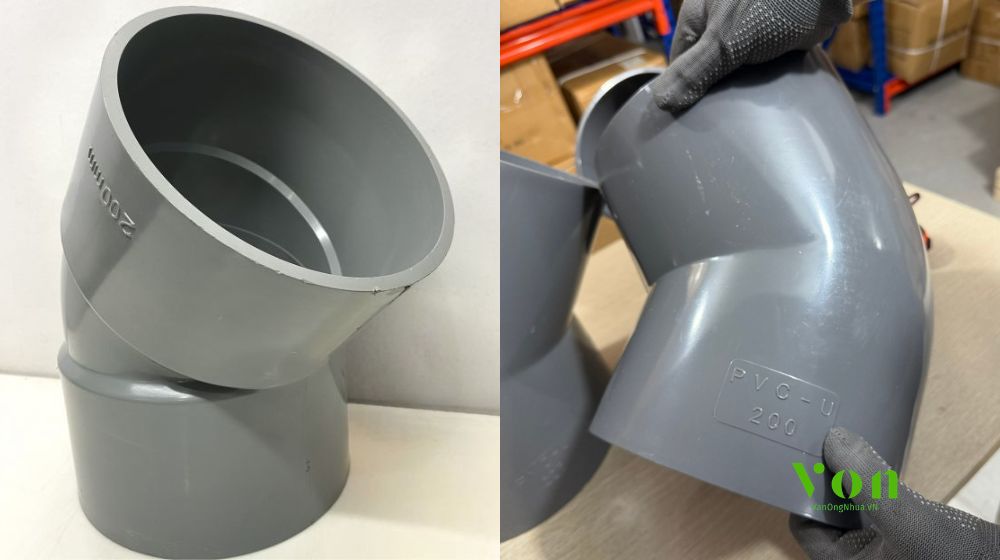

1. Chếch uPVC 200 là gì

Chếch uPVC 200 (hay chếch uPVC d200) là phụ kiện điều hướng góc 45 độ chuyên dụng cho các trục cống xả đường kính lớn. Trên các mạng lưới thoát nước đại lưu lượng, việc bố trí chếch uPVC giúp dòng chảy đổi hướng thoải dần, giảm thiểu tới hơn 50% tổn thất cột áp thủy lực so với các điểm bẻ vuông 90 độ

2. Nhãn hiệu chếch uPVC d200

Trên thị trường vật tư hạ tầng, dòng chếch 45 độ cỡ D200 bằng vật liệu nhựa uPVC được nhiều đơn vị sản xuất và có thể kể đến 3 thương hiệu cung ứng với các đặc tính kỹ thuật định hình riêng như sau:

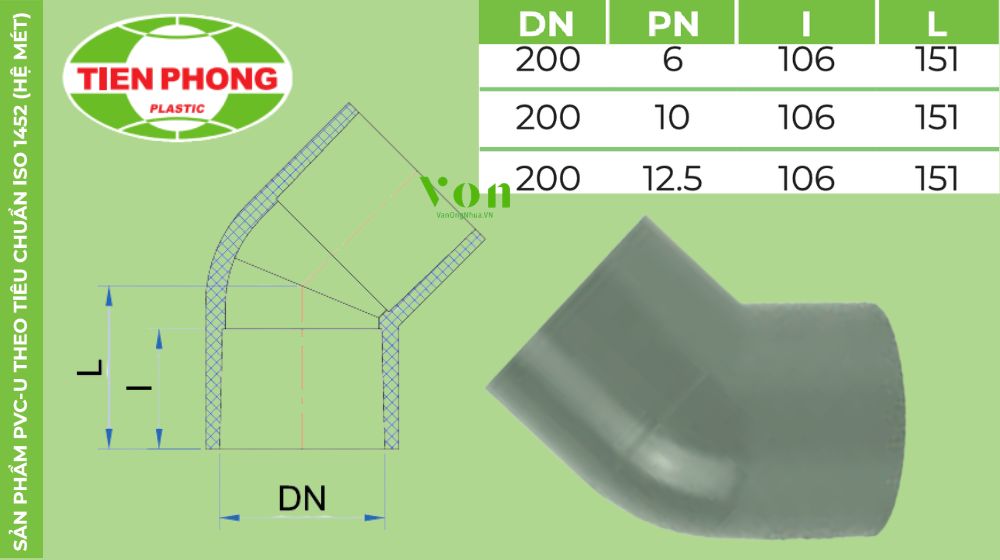

2.1 Chếch uPVC d200 Tiền Phong

Thương hiệu Tiền Phong khẳng định vị thế với dòng chếch d200 chuẩn hóa theo hệ mét ISO 1452:

• Dải áp suất đa dạng: Cung cấp đầy đủ các mác chịu áp PN6, PN10 và PN12.5 bar
• Kích thước đúc đồng bộ: Chiều sâu lồng nong I = 106 mm và chiều dài từ đầu nối lên đường giữa tâm L = 151 mm cố định trên mọi cấp áp lực
• Ưu thế: Độ tròn đồng tâm chuẩn xác, thi công đồng bộ tối ưu với hệ thống đường ống Tiền Phong

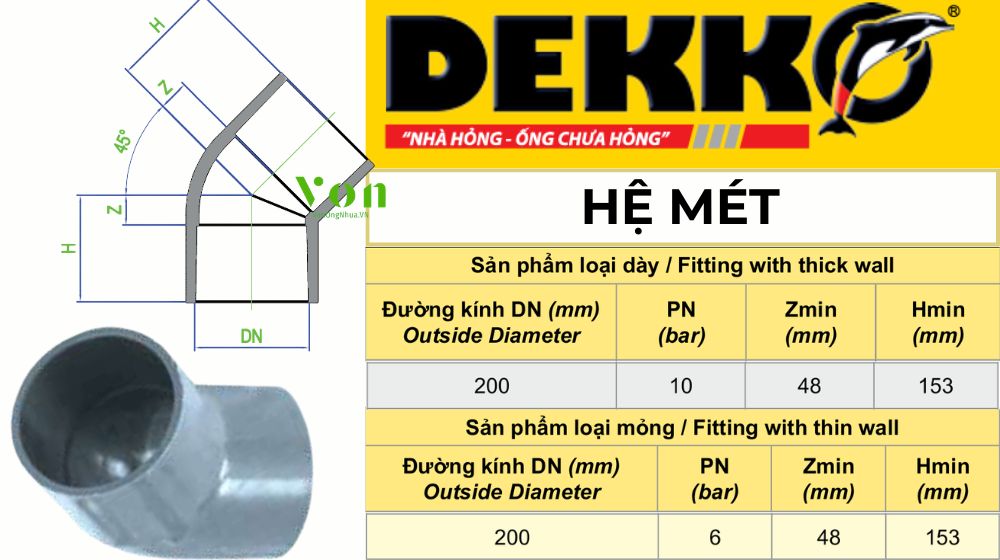

2.2 Chếch uPVC d200 Dekko

Nhãn hiệu Dekko tập trung vào tính linh hoạt với 2 định dạng vách đúc riêng biệt:

• Thông số định hình: Chiều sâu vđầu nong Zmin = 48 mm kết hợp Hmin = 153 mm
• Phân cấp chức năng: Bản mỏng PN6 bar tiết kiệm ngân sách cho hệ thống cống tự chảy, bản dày PN10 bar gia cường chống va đập áp lực

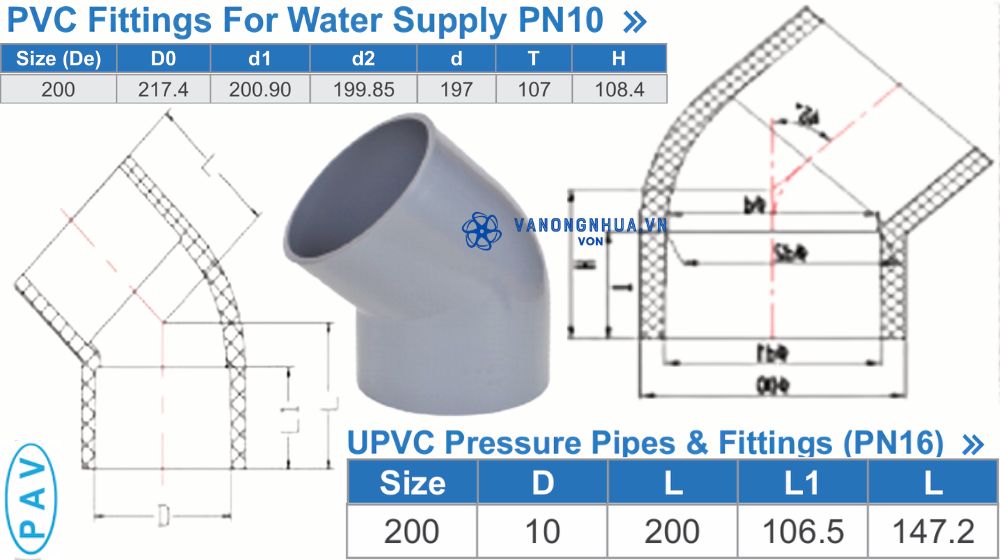

2.3 Chếch uPVC 200 PAV

PAV do đơn vị chúng tôi nhập khẩu và phân phối độc quyền sở hữu thông số vượt trội cho công trình đòi hỏi kỹ thuật cao:

• Chuẩn áp lực kép PN10 & PN16: Dòng PN10 (T = 107 mm, H = 108.4 mm) và dòng áp lực cao PN16 (L1 = 106.5 mm, L = 147.2 mm) chịu tải thủy lực cực lớn
• Ưu thế công trình: Lòng nong đúc sâu T = 107 mm ôm khít thân ống, sẵn kho số lượng lớn kèm CO/CQ kiểm định xuất xưởng

3. Phương pháp kết nối chếch uPVC d200

Do kích thước phi 200 mm có đường kính lớn và diện tích tiếp xúc rộng, quy trình dán keo đầu nối thuộc danh mục phụ kiện uPVC cần thực hiện chuẩn kỹ thuật:

•  Vát mép đầu ống d200 một góc 15 độ và dùng bút kẻ dấu chiều sâu lòng nong để kiểm soát ống lút kịch đáy
• Dùng khăn khô lau sạch bụi cát và phết lớp keo chuyên dụng nhanh tay lên cả mặt trong lòng nong chếch d200 cùng đầu ống
• Đẩy dứt khoát ống vào kịch vạch dấu, dùng lực ép tĩnh giữ cố định trong 60 giây để tránh áp lực khí đẩy ngược mối nối

4. Tiêu chuẩn sản xuất chếch uPVC 200

Khi nói đến phụ kiện ống nhựa và chếch uPVC 200 được sản xuất tại Việt Nam, không thể không kể đến các tiêu chuẩn dưới đây:

• Tiêu chuẩn ISO 1452 / TCVN 8491: Quy định kích thước hình học, độ dày vách ống và phương pháp thử độ bền áp suất thủy tĩnh
• Độ bền kéo giãn và đàn hồi: Đảm bảo khả năng chịu lực nén tĩnh khi chôn sâu dưới mương cống ngầm chịu tải trọng đường bộ
• An toàn vệ sinh nguồn nước: Vật liệu nhựa uPVC nguyên sinh không chứa kim loại nặng chì, an toàn cho hệ thống dẫn nước sinh hoạt

5. Ứng dụng chếch uPVC d200

Với năng lực vận chuyển lưu lượng xả thải khổng lồ, chếch uPVC d200 hiện diện tại các công trình trọng điểm:

• Trục cống thoát nước chính khu đô thị và đại lộ: Điều hướng 45 độ tuyến cống D200 vòng qua các hố ga kỹ thuật hoặc móng công trình ngầm
• Hệ thống thu gom nước thải khu công nghiệp tập trung: Luân chuyển nước xả thải từ các phân xưởng về trạm xử lý nước thải trung tâm
• Đường ống dẫn nước làm mát trạm bơm công suất lớn: Giảm thiểu tổn thất cột áp khi chuyển hướng dòng nước cấp xả tuần hoàn
