Đầu bịt HDPE D75

Tại các điểm cuối tuyến ống D75, đầu bịt HDPE D75 (hay nút bịt HDPE D75) dùng để bịt kín hoàn toàn, phục vụ thử áp hoặc chờ đấu nối tiếp. Đúc nguyên khối, không gioăng, không mặt bích. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới

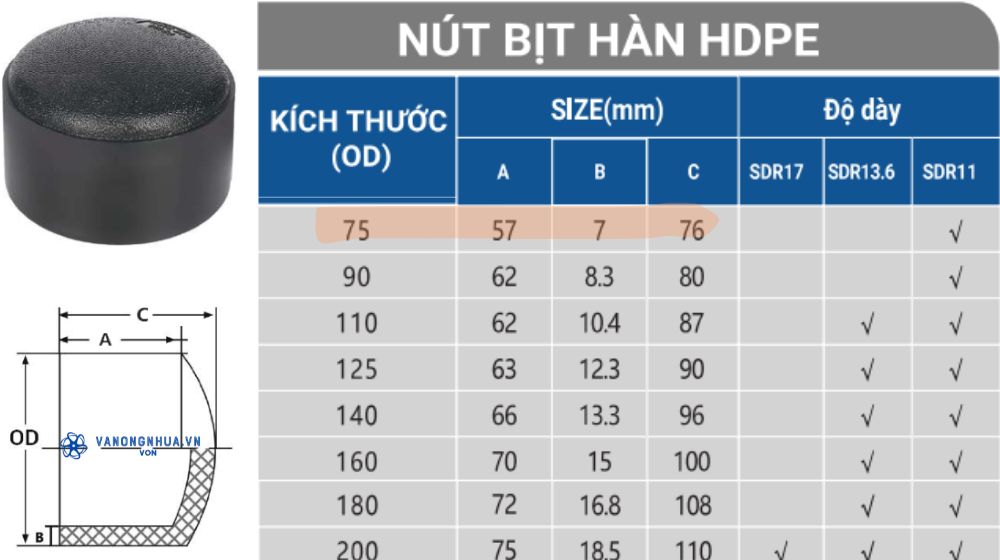

1. Tìm hiểu đầu bịt HDPE D75

Đầu bịt HDPE D75 là phụ kiện đường ống chuyên dụng dùng để đóng kín hoàn toàn điểm cuối của tuyến ống, đảm bảo hệ thống vận hành kín khít và ổn định. Cụ thể:

• Đầu bịt: Phụ kiện dùng để khóa hoặc chặn dòng chảy tại các điểm cụt của mạng lưới ống
• Nhựa HDPE: Nhựa polyethylene mật độ cao với độ bền cơ học lớn, chống ăn mòn hóa chất và tuổi thọ cao
• Kích thước D75: Đường kính danh nghĩa tương thích chính xác với các loại ống nhựa HDPE có đường kính ngoài 75mm

ANH: catalogue_01_Sawa.pdf_Trang 2 (in là trang 04)

2. Kết nối của đầu bịt hàn HDPE 75

Đầu bịt HDPE 75 có 2 kiểu kết nối, tùy nhãn hiệu đầu bịt HDPE:

• Hàn đối đầu (butt fusion): Máy hàn nhiệt nung chảy mặt trong đầu bịt và đầu ống, ép liền thành một khối; không ren, không mặt bích, không gioăng cao su
• Ren xiết (compression fitting): Riêng Tiền Phong có dòng ren xiết cho cỡ D75, siết bằng đai ốc và gioăng cao su, chuẩn PN10

ANH: catalogue_01_Sawa.pdf_Trang 2 (in là trang 04); catalogue_02_NhuaTienPhong_SP.pdf_Trang 15

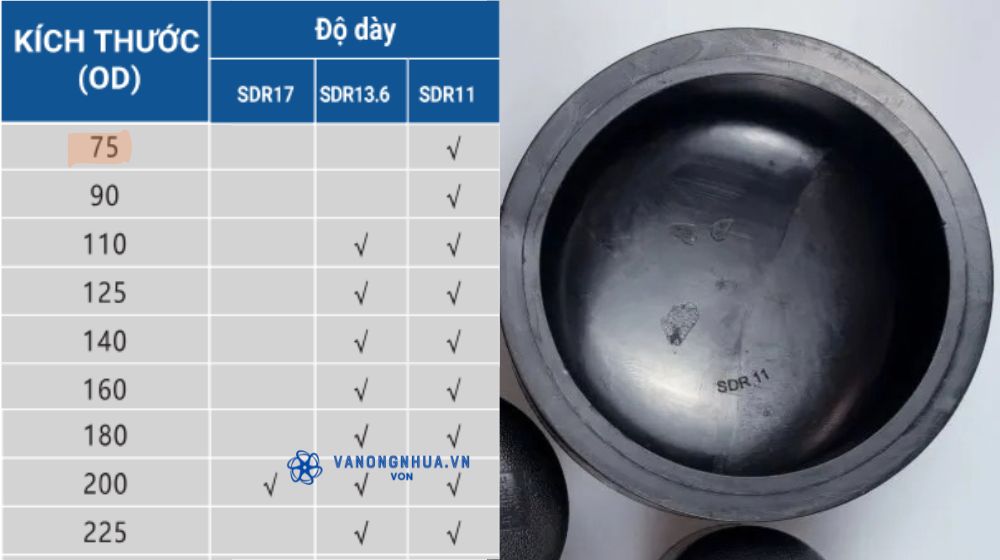

3. Áp lực giới hạn đầu bịt HDPE 75

Đầu bịt HDPE 75 hiện chỉ có chuẩn SDR11, tương ứng PN16 (chịu 16 bar ở 20°C). Áp lực làm việc thực tế giảm dần khi nhiệt độ nước tăng lên, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống.

ANH: catalogue_01_Sawa.pdf_Trang 2 (in là trang 04)

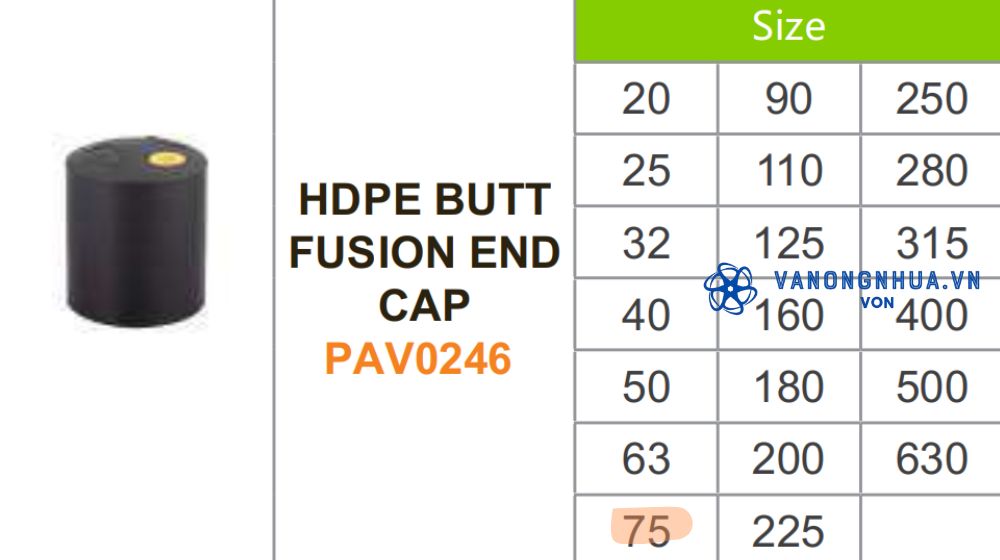

4. Nhãn hiệu đầu bịt HDPE D75

Cỡ bịt hàn HDPE 75 hiện có ở nhiều nhãn hiệu trong danh mục chúng tôi đang phân phối:

• VON – Có đầu bịt HDPE 75, chuẩn SDR11, dạng hàn đối đầu
• PAV – Có bịt hàn HDPE 75, dòng butt fusion end cap
• Tiền Phong – Có đầu bịt HDPE D75 dạng ren xiết (PN10), không phải hàn

Bình Minh và Dekko hiện chưa có dòng đầu bịt HDPE D75. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối

ANH: catalogue_01_Sawa.pdf_Trang 2 (in là trang 04); catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 88); catalogue_02_NhuaTienPhong_SP.pdf_Trang 15

5. Hướng dẫn kết nối bịt hàn HDPE D75

Quy trình lắp đặt đầu bịt hàn đối đầu D75 gồm các bước cơ bản sau:

• Vệ sinh và kẹp: Làm sạch bề mặt, kẹp chặt đầu ống vào máy hàn
• Khỏa phẳng: Dùng dao khỏa gọt phẳng các mặt tiếp giáp
• Căn chỉnh: Đảm bảo độ lệch tâm không quá 10% chiều dày thành ống
• Cài đặt: Thiết lập thông số áp suất và nhiệt độ theo máy
• Gia nhiệt: Nung chảy và ủ nhiệt đúng thời gian quy định
• Làm nguội: Ép chặt phụ kiện vào ống và giữ áp lực đến khi nguội hẳn

Với dòng ren xiết của Tiền Phong ở cỡ D75, quy trình gọn hơn: cắt ống vuông góc, tháo rời các chi tiết của phụ tùng, đẩy ống qua gioăng chặn tới điểm dừng, rồi xiết chặt nắp bằng dụng cụ chuyên dụng

ANH: catalogue_02_NhuaTienPhong_HuongDanKetNoiPhuKienHDPE.pdf_Trang 2 (in là trang 38) [hàn đối đầu]; catalogue_02_NhuaTienPhong_HuongDanKetNoiPhuKienHDPE.pdf_Trang 3 (in là trang 39) [ren xiết]

Trên đây là toàn bộ thông tin về đầu bịt HDPE 75, gồm: Đầu bịt HDPE D75, đầu bịt HDPE 75 và bịt hàn HDPE 75
