Đầu bịt HDPE D50

Đầu bịt HDPE D50 (hay bịt hàn HDPE 50) là cỡ nhỏ nhất trong dòng đầu bịt HDPE mà chúng tôi đang phân phối, dùng để bịt kín đầu tuyến ống D50 khi kết thúc thi công hoặc thử áp. Đúc nguyên khối, không gioăng, không mặt bích. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

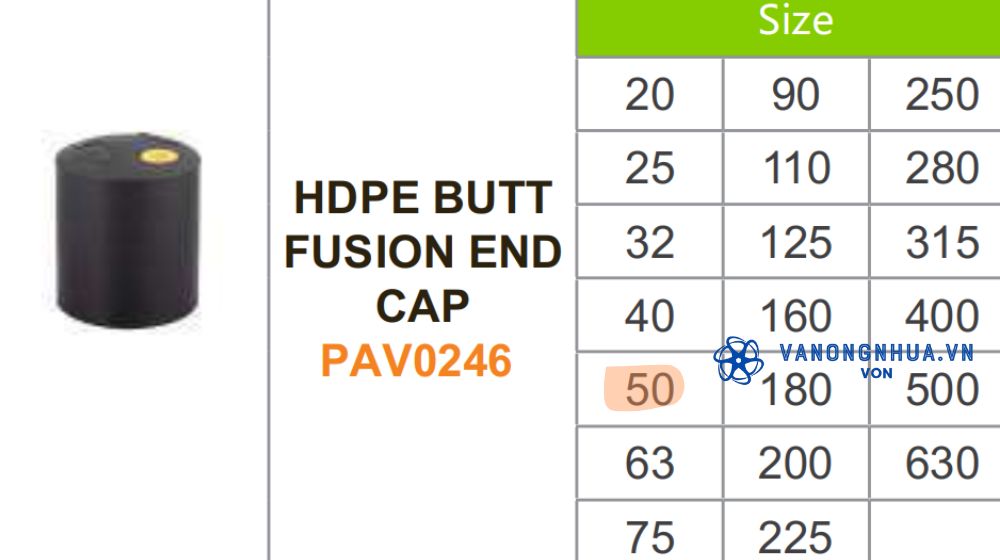

1. Định nghĩa đầu bịt HDPE D50

Đầu bịt HDPE D50 là phụ kiện đường ống chuyên dụng dùng để đóng kín hoàn toàn điểm cuối của tuyến ống, đảm bảo hệ thống vận hành kín khít và ổn định. Để hiểu rõ hơn về bản chất của phụ kiện này, chúng ta không thể tách rời các yếu tố dưới đây:

• Đầu bịt: Phụ kiện dùng để khóa hoặc chặn dòng chảy tại các điểm cụt của mạng lưới ống
• HDPE: Chất liệu nhựa HDPE mật độ cao với độ bền cơ học lớn và khả năng chống ăn mòn hóa chất tuyệt vời
• D50: Kích thước đường kính danh nghĩa tương thích chính xác với ống nhựa HDPE có đường kính ngoài 50 mm

ANH: catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 88)

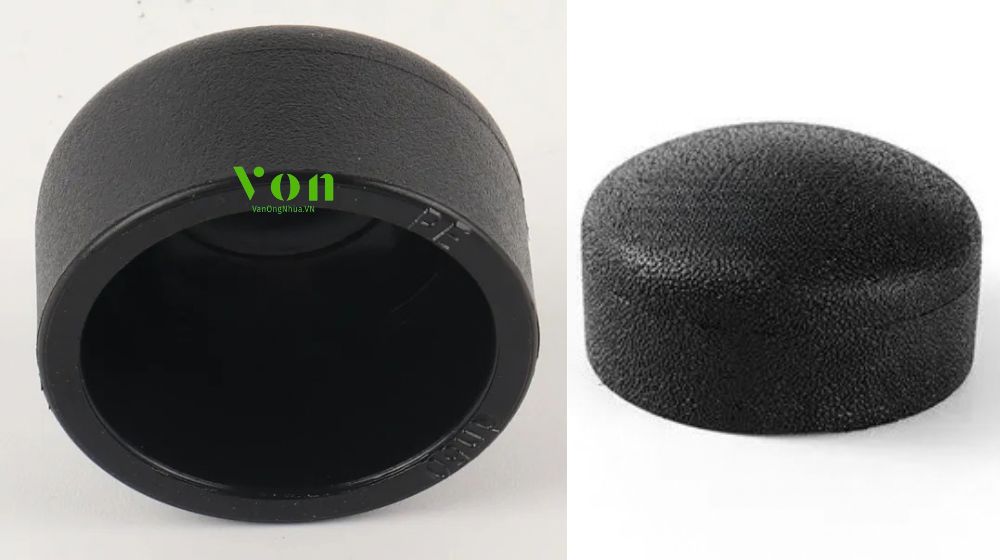

2. Bịt hàn HDPE 50 kết nối bằng cách nào

Đầu bịt HDPE 50 có 2 kiểu kết nối, tùy nhãn hiệu:

• Hàn đối đầu (butt fusion): Máy hàn nhiệt nung chảy mặt trong đầu bịt và đầu ống, ép liền thành một khối; không ren, không mặt bích, không gioăng cao su
• Ren xiết (compression fitting): Riêng Tiền Phong có dòng ren xiết cho cỡ D50, siết bằng đai ốc và gioăng cao su, chuẩn PN16

Riêng PAV còn có thêm bản hàn điện trở cho cỡ này, phụ kiện có dây điện trở gắn sẵn, dùng máy hàn điện trở thay vì máy hàn đối đầu thông thường

ANH: catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 87-88); catalogue_02_NhuaTienPhong_SP.pdf_Trang 15

3. Mức áp lực giới hạn đầu bịt HDPE 50

Đầu bịt HDPE 50 hiện chỉ có chuẩn SDR11, tương ứng PN16 (chịu 16 bar ở 20°C). Áp lực làm việc thực tế giảm dần khi nhiệt độ nước tăng lên, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống.

ANH: catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 88)

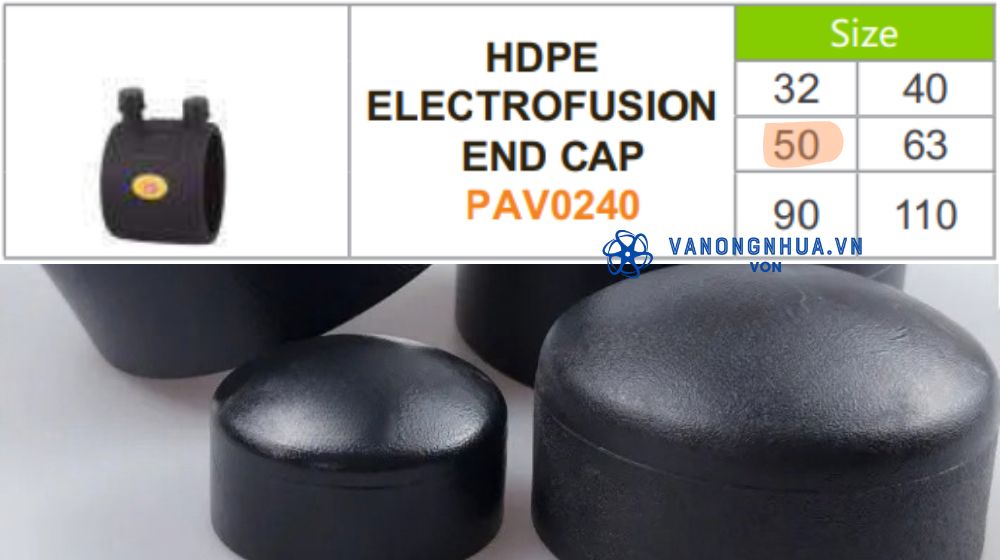

4. Nhãn hiệu đầu bịt HDPE D50

Giống như D63 liền trên, VON chưa sản xuất cỡ D50, dải nút bịt hàn của hãng chỉ bắt đầu từ D75. Hai nhãn hiệu khác vẫn đáp ứng được cỡ này:

• PAV – Cung cấp đầu bịt HDPE 50, cả dòng butt fusion end cap lẫn electrofusion end cap
• Tiền Phong – Có đầu bịt HDPE D50 dạng ren xiết (PN16), không phải hàn

Bình Minh và Dekko hiện chưa có dòng đầu bịt HDPE ở cỡ D50. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối.

ANH: catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 87-88); catalogue_02_NhuaTienPhong_SP.pdf_Trang 15

5. Lắp đặt bịt hàn HDPE 50

Tùy theo từng phương thức kết nối cụ thể của phụ kiện, quy trình thi công đầu bịt HDPE D50 được thực hiện nhanh chóng qua các bước sau:

• Làm sạch bề mặt đầu ống, sau đó cố định chắc chắn vào thiết bị máy hàn chuyên dụng
• Sử dụng máy khỏa để gọt giũa và làm phẳng đều các mặt tiếp giáp của ống và phụ kiện
• Điều chỉnh hai đầu khớp chính xác, đảm bảo độ lệch tâm không vượt quá giới hạn 10% chiều dày thành ống
• Nung chảy chuẩn xác bề mặt theo thông số máy, sau đó giảm áp suất để thực hiện ủ nhiệt đúng thời gian
• Thực hiện hàn ép chặt phụ kiện vào thân ống, giữ nguyên áp lực cố định trong suốt quá trình làm nguội

Với dòng ren xiết của Tiền Phong ở cỡ đầu bịt HDPE D50, thao tác gọn hơn: Cắt ống vuông góc, nới lỏng nắp vặn trước khi đẩy ống vào thân phụ tùng, rồi xiết chặt nắp bằng tay.

ANH: catalogue_02_NhuaTienPhong_HuongDanKetNoiPhuKienHDPE.pdf_Trang 2 (in là trang 38) [hàn đối đầu]; catalogue_02_NhuaTienPhong_HuongDanKetNoiPhuKienHDPE.pdf_Trang 3 (in là trang 39) [ren xiết]
