Đầu bịt HDPE D63

Đầu bịt HDPE D63 (hay bịt hàn HDPE 63) là cỡ nhỏ trong dòng đầu bích HDPE, dùng để bịt kín đầu tuyến ống D63 khi kết thúc thi công hoặc thử áp. Đúc nguyên khối, không gioăng, không mặt bích. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

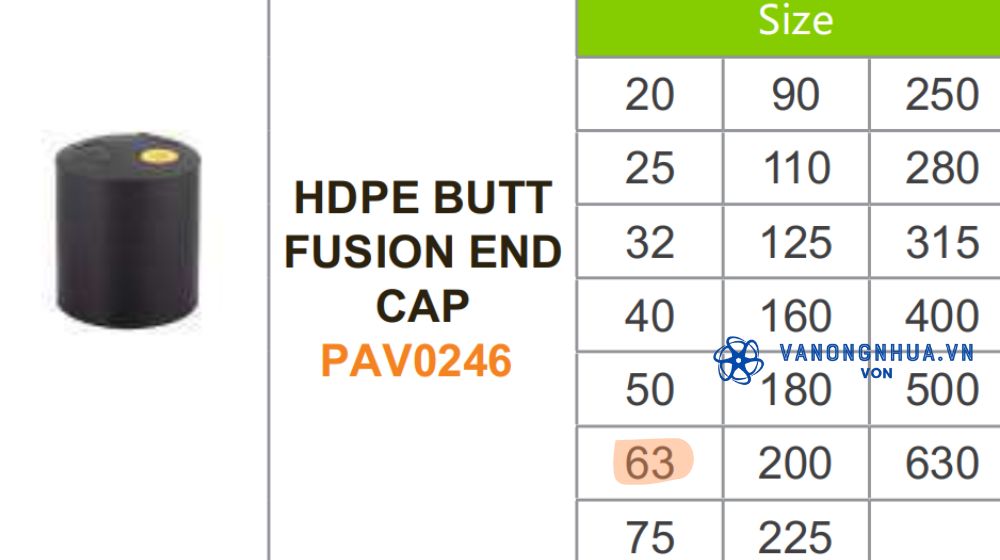

1. Đầu bịt HDPE D63 là gì

Đầu bịt HDPE D63 là phụ kiện đường ống chuyên dụng dùng để đóng kín hoàn toàn điểm cuối của tuyến ống, đảm bảo hệ thống vận hành kín khít và ổn định. Để hiểu rõ hơn về bản chất của phụ kiện này, chúng ta không thể tách rời các yếu tố dưới đây:

• Đầu bịt: Phụ kiện dùng để khóa hoặc chặn dòng chảy tại các điểm cụt của mạng lưới ống
• HDPE: Chất liệu nhựa HDPE mật độ cao với độ bền cơ học lớn và khả năng chống ăn mòn hóa chất tuyệt vời
• D63: Kích thước đường kính danh nghĩa tương thích chính xác với ống HDPE có đường kính ngoài 63mm

ANH: catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 88)

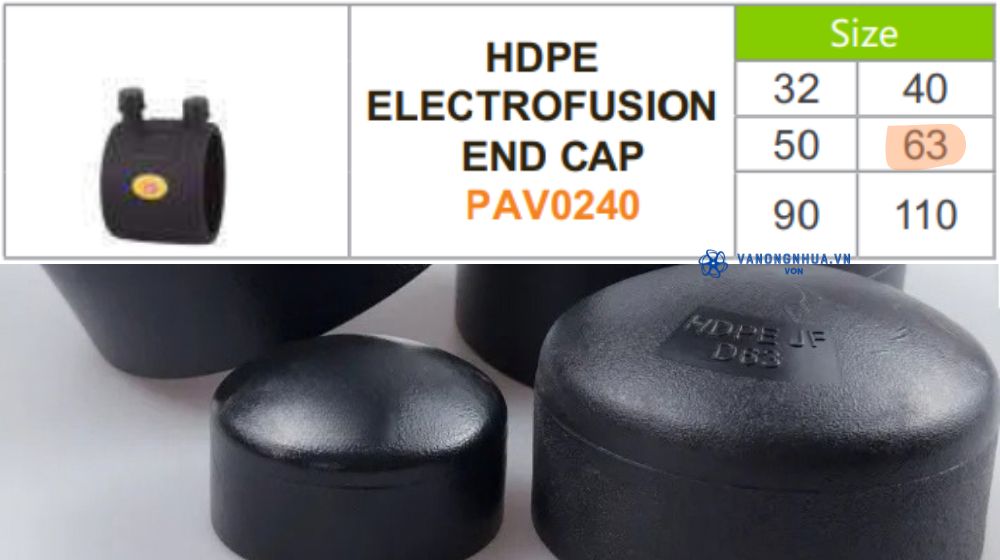

2. Kiểu kết nối bịt hàn HDPE 63

Không chỉ đa dạng về thiết kế, mỗi dòng phụ kiện còn mang đến những giải pháp thi công linh hoạt tùy thuộc vào yêu cầu kỹ thuật của từng công trình và thương hiệu nhà sản xuất:

• Hàn đối đầu (Butt fusion): Nung chảy trực tiếp bề mặt tiếp giáp của đầu bịt và ống rồi ép liền thành một khối thống nhất, hoàn toàn không dùng ren, mặt bích hay gioăng
• Hàn điện trở (Electrofusion): Riêng thương hiệu PAV có thêm bản hàn điện trở tích hợp sẵn dây điện tử bên trong, sử dụng máy hàn chuyên dụng

ANH: catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 87-88); catalogue_02_NhuaTienPhong_SP.pdf_Trang 15

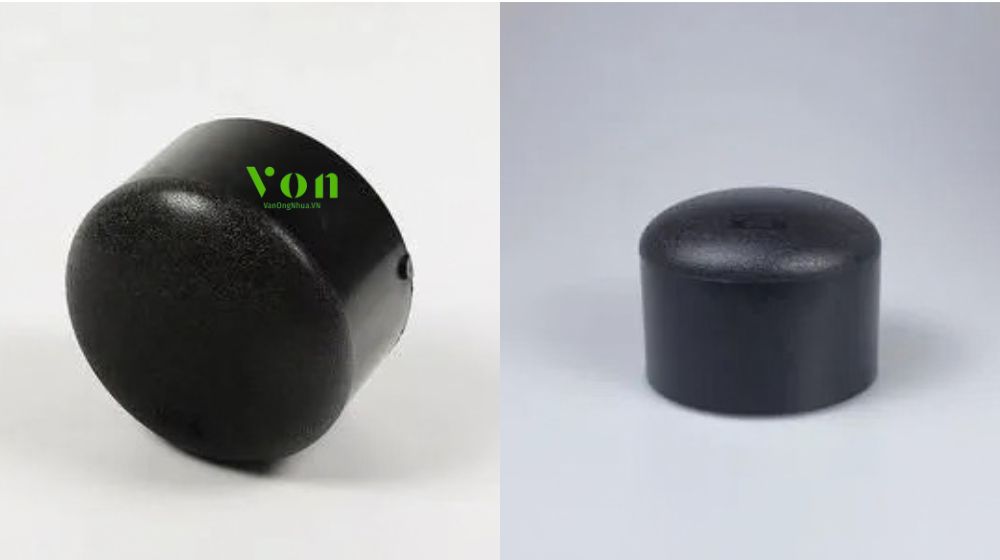

3. Áp suất đầu bịt HDPE D63

Đầu bịt HDPE 63 hiện chỉ có chuẩn SDR11, tương ứng PN16 (chịu 16 bar ở 20°C). Áp lực làm việc thực tế giảm khi nhiệt độ nước tăng, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống.

ANH: catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 88)

4. Nhãn hiệu đầu bịt HDPE 63 tại VN

Đây là cỡ mà VON (Sawa) chưa sản xuất — đã đối chiếu toàn bộ bảng nút bịt hàn của Sawa: dải sản phẩm chỉ bắt đầu từ D75 trở lên, không có D63 hay D50. Thay vào đó, 2 nhãn hiệu khác vẫn đáp ứng được cỡ này:

• PAV – Có đầu bịt HDPE 63, cả dòng butt fusion end cap lẫn electrofusion end cap
• Tiền Phong – Có đầu bịt HDPE D63 dạng ren xiết (PN16), không phải hàn

Bình Minh và Dekko hiện chưa có dòng đầu bịt HDPE ở cỡ D63. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối.

ANH: catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 87-88); catalogue_02_NhuaTienPhong_SP.pdf_Trang 15

5. Lắp đặt bịt hàn HDPE 63

Với kiểu hàn đối đầu, quy trình lắp đặt đầu bịt HDPE 63 gồm các bước sau:

• Vệ sinh sạch bề mặt trong và ngoài đầu ống cần hàn, kẹp chặt vào máy hàn
• Đưa máy khỏa vào, khỏa phẳng đầu ống
• Căn chỉnh đầu bịt và đầu ống thẳng hàng, độ lệch không vượt quá 10% chiều dày thành ống
• Cài đặt áp suất hàn theo đúng thông số của máy hàn đang dùng
• Gia nhiệt đầu ống và mặt trong đầu bịt, giảm áp suất và ủ nhiệt đúng thời gian quy định
• Hàn ép đầu bịt vào ống, giữ nguyên áp lực trong suốt thời gian làm nguội

Với dòng ren xiết của Tiền Phong, thao tác gọn hơn: cắt ống vuông góc, nới lỏng nắp vặn trước khi đẩy ống vào thân phụ tùng, rồi xiết chặt nắp bằng tay và dụng cụ chuyên dụng.

ANH: catalogue_02_NhuaTienPhong_HuongDanKetNoiPhuKienHDPE.pdf_Trang 2 (in là trang 38) [hàn đối đầu]; catalogue_02_NhuaTienPhong_HuongDanKetNoiPhuKienHDPE.pdf_Trang 3 (in là trang 39) [ren xiết]

6. Hỏi đáp về đầu bịt HDPE D63

• Vì sao VON không có đầu bịt HDPE D63? Dải sản phẩm nút bịt hàn của Sawa chỉ bắt đầu từ D75, chưa sản xuất cỡ D63 hay D50
• Hãng nào có sẵn hàng? PAV (hàn đối đầu và điện trở) và Tiền Phong (ren xiết) đều có
• Có mấy chuẩn áp lực? Chỉ 1 chuẩn: SDR11 (PN16)
• Liên hệ chúng tôi để được báo giá đầu bịt HDPE D63 và các loại van HDPE đi kèm
