Đầu nối bích HDPE D315

Đầu nối bích HDPE D315 (hay mặt bích HDPE 315, mặt bích HDPE D315) dùng để nối ống HDPE cỡ đại D315 với van, bơm hoặc thiết bị kim loại thông qua bích rời và bu lông. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

1. Cấu tạo đầu nối bích HDPE D315

Đầu nối bích HDPE D315 là một trong những cỡ mặt bích HDPE phổ biến, phù hợp để kết nối ống với van, thiết bị và các tuyến ống khác. Phụ kiện dạng stub-end có một đầu hàn với ống D315, đầu còn lại tạo gờ để lắp bích rời và siết cố định bằng bu lông.

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03)

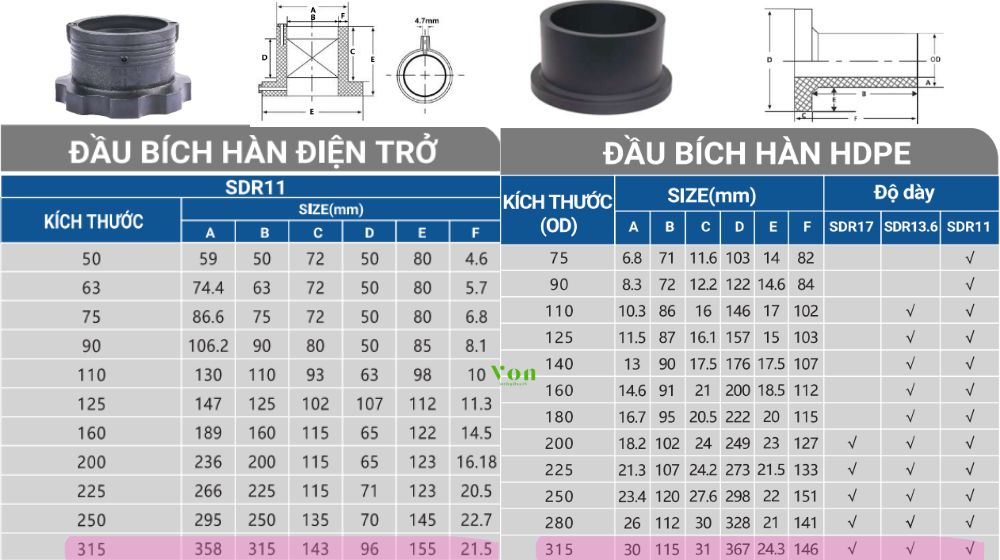

2. Kết nối đầu nối bích hàn HDPE 315

Đầu nối bích HDPE D315 do làm từ nhựa HDPE nên có 2 kiểu kết nối đặc thù vào ống. Chi tiết như sau:

• Hàn đối đầu (butt fusion): Máy hàn nhiệt công suất lớn nung chảy mặt trong đầu bích và đầu ống, ép liền thành một khối trước khi lồng bích rời
• Hàn điện trở (electrofusion): Phụ kiện có dây điện trở gắn sẵn trong thân, dùng máy hàn điện trở nung chảy nhựa tại mối nối, chuẩn SDR11

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03); catalogue_01_Sawa.pdf_Trang 7 (in là trang 09)

3. Mức áp lực giới hạn mặt bích HDPE 315

• Đầu nối bích HDPE D315 có đủ 3 chuẩn: SDR17 (PN10), SDR13.6 (PN12.5) và SDR11 (PN16, chịu 16 bar ở 20°C)
• Áp lực làm việc thực tế giảm dần khi nhiệt độ nước tăng lên, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03)

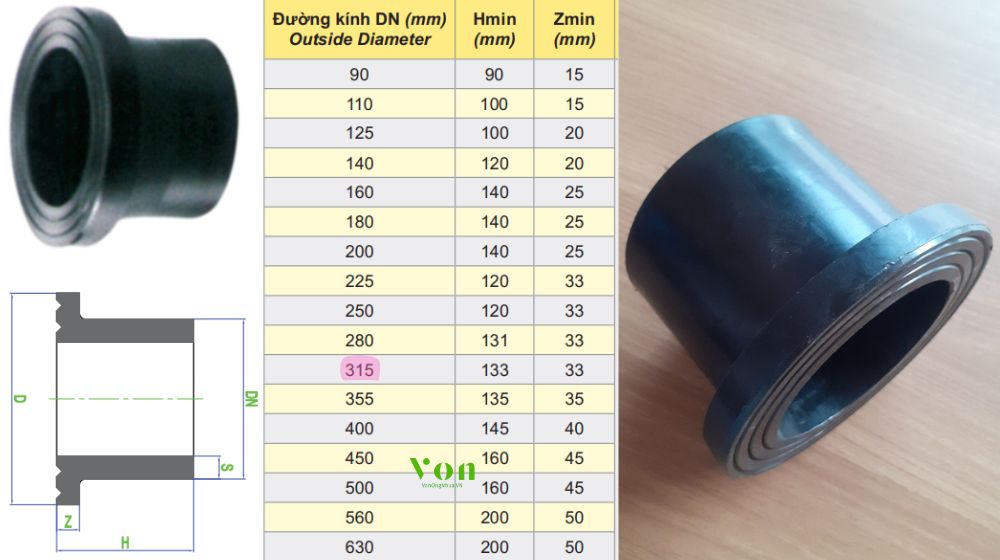

4. Nhãn hiệu đầu nối bích HDPE D315

Cỡ D315 hiện có ở nhiều nhãn hiệu trong danh mục chúng tôi đang phân phối:

• VON – Có đầu bích HDPE HDPE 315, đủ 3 chuẩn SDR17/13.6/11, dạng hàn đối đầu và hàn điện trở

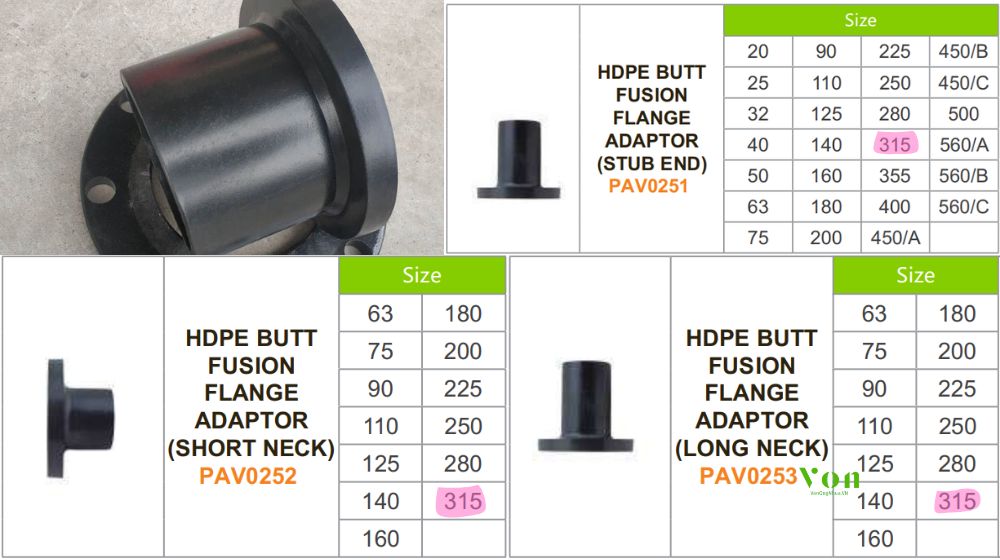

• PAV – Có mặt bích HDPE 315, và đây là cỡ lớn nhất PAV còn có đủ cả cổ ngắn (short neck) và cổ dài (long neck) bên cạnh stub-end thường, từ D355 trở lên chỉ còn dòng stub-end
• Dekko – Có mặt bích HDPE D315, dạng hàn đối đầu

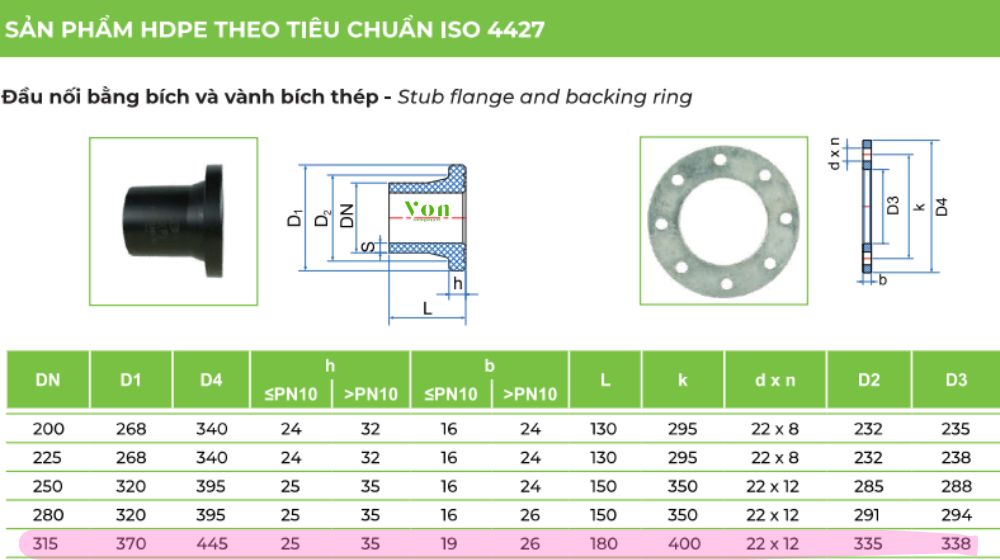

• Tiền Phong – Có đầu nối bích HDPE D315 dạng đúc ép phun kèm vành bích thép

Bình Minh hiện chưa có dòng đầu nối bích trong catalogue đang phân phối. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03); catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 88); catalogue_04_Dekko_Bich.pdf_Trang 1; catalogue_02_NhuaTienPhong_SP.pdf_Trang 20

5. Lắp đặt mặt bích HDPE 315

Quy trình lắp đặt mặt bích HDPE D315 gồm 4 bước sau:

• Lồng bích rời vào đầu ống HDPE trước khi thực hiện bất kỳ thao tác hàn nào
• Hàn đầu bích (stub-end) vào đầu ống bằng hàn đối đầu hoặc hàn điện trở, theo đúng các bước hàn tiêu chuẩn
• Đặt gioăng cao su giữa hai mặt bích đối nhau
• Xoay bích rời căn đúng lỗ bu lông, siết đều theo thứ tự đối xứng (chéo nhau)

ANH: catalogue_02_NhuaTienPhong_HuongDanKetNoiPhuKienHDPE.pdf_Trang 2 (in là trang 38) [bước hàn]; quy trình lồng bích rời và siết bu lông theo kỹ thuật lắp đặt bích tiêu chuẩn ngành, không nằm trong catalogue hướng dẫn lắp đặt hiện có

6. Hỏi đáp về đầu nối bích HDPE 315

• Đầu nối bích HDPE D315 dùng khi nào? Khi cần nối ống D315 với van, bơm hoặc thiết bị kim loại có mặt bích tiêu chuẩn
• Có mấy chuẩn áp lực? Đủ 3 chuẩn: SDR17, SDR13.6 và SDR11
• Hãng nào có sẵn hàng? VON, PAV, Dekko và Tiền Phong đều có; Bình Minh chưa phân phối cỡ này
• Liên hệ chúng tôi để được báo giá đầu nối bích hàn HDPE 315 và các loại van HDPE đi kèm
