Đầu nối bích HDPE D450

Giữa D400 và D500, đầu nối bích HDPE D450 (hay mặt bích HDPE D450, mặt bích HDPE 450) dùng để nối ống HDPE cỡ đại với van, bơm hoặc thiết bị kim loại thông qua bích rời và bu lông. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

1. Đầu nối bích HDPE D450 là gì

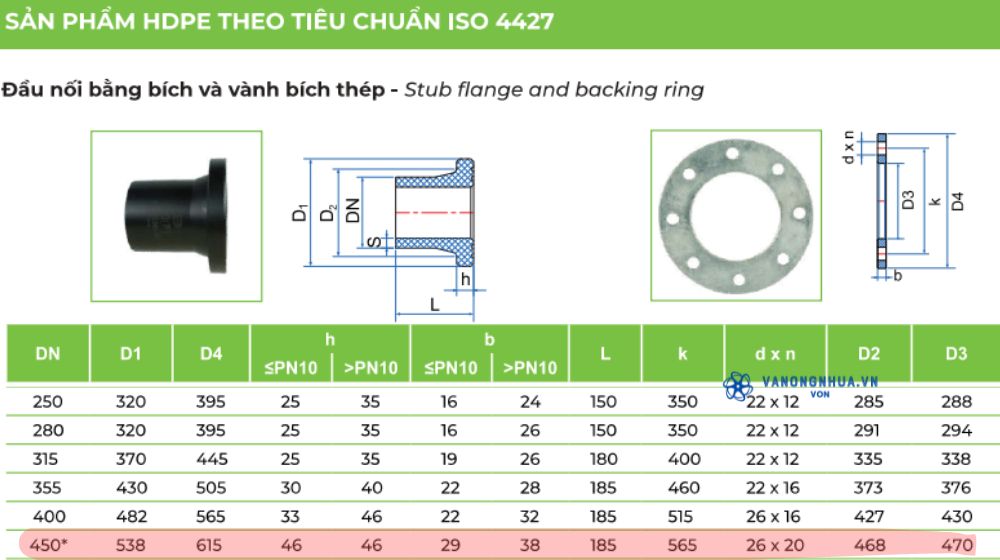

Đầu nối bích HDPE D450 là phụ kiện dạng stub-end, gồm một đầu hàn nhiệt kết nối trực tiếp với ống HDPE đường kính ngoài D450, đầu còn lại tạo vành gờ để tựa vào bích rời lồng bên ngoài. Khi lắp đặt, bích được liên kết với đầu nối bằng bu lông, tạo thành mối nối tháo lắp thuận tiện giữa đường ống và các thiết bị hoặc đường ống có kết nối mặt bích.

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03)

2. Kiểu kết nối đầu nối bích HDPE D450

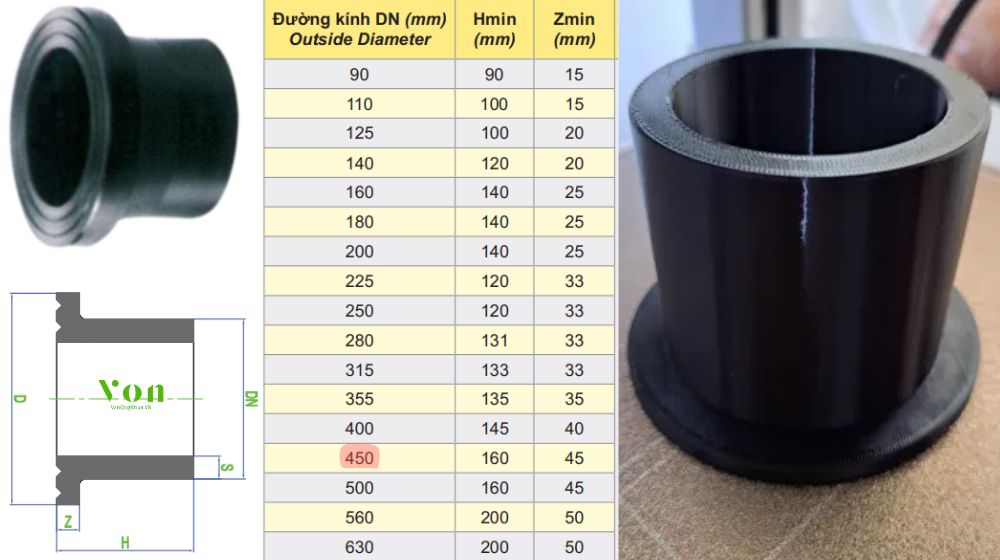

Giống như D140, D180 và D280, mặt bích HDPE D450 hiện chỉ có 1 kiểu kết nối vào ống:

• Hàn đối đầu (butt fusion): Máy hàn nhiệt công suất lớn nung chảy mặt trong đầu bích và đầu ống, ép liền thành một khối trước khi lồng bích rời

Catalogue VON chưa có bản hàn điện trở cho cỡ D450, bảng đầu bích điện trở của hãng nhảy thẳng từ D400 lên D500

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03); catalogue_01_Sawa.pdf_Trang 7 (in là trang 09)

3. Mức áp lực giới hạn

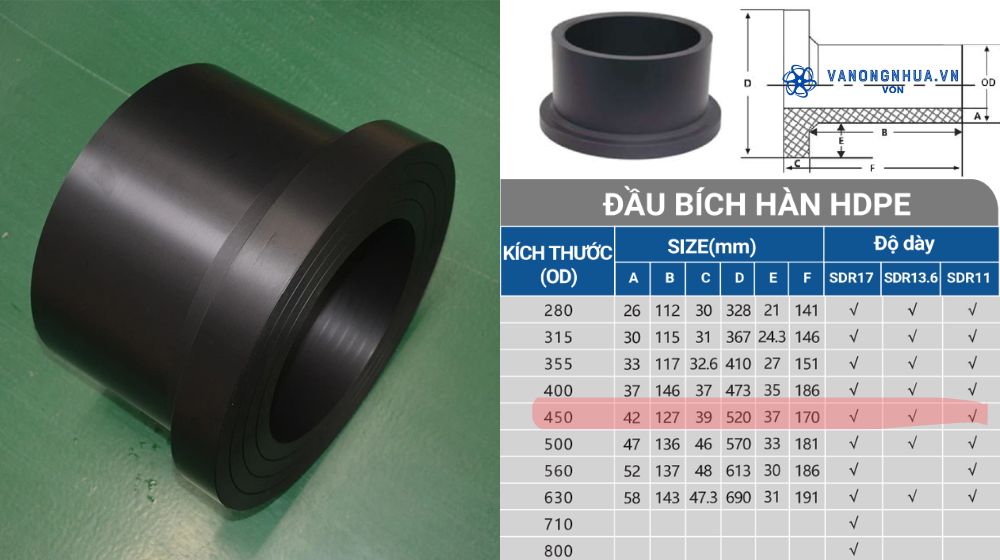

Đầu nối bích HDPE D450 có đủ 3 chuẩn: SDR17 (PN10), SDR13.6 (PN12.5) và SDR11 (PN16, chịu 16 bar ở 20°C). Áp lực làm việc thực tế giảm khi nhiệt độ nước tăng, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống.

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03)

4. Nhãn hiệu đầu nối bích HDPE D450

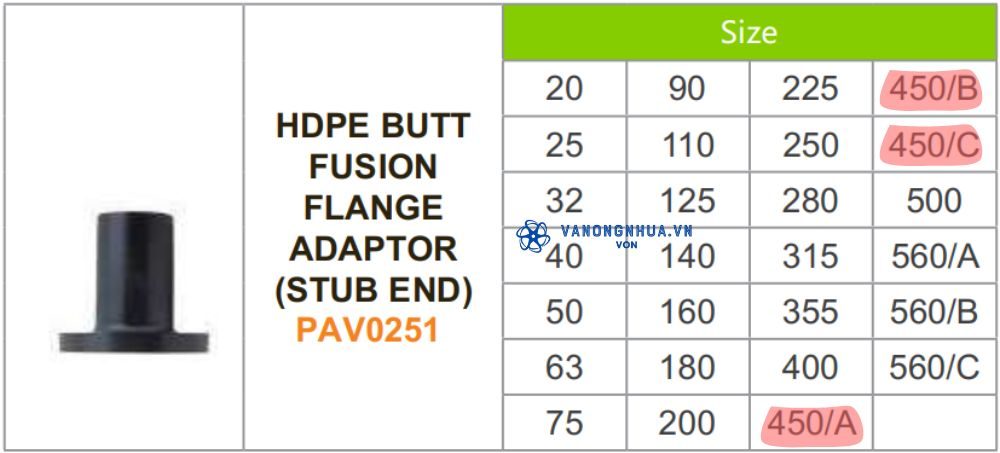

Cỡ D450 hiện có ở nhiều nhãn hiệu trong danh mục mặt bích HDPE mà chúng tôi đang phân phối:

• VON – Có đầu nối bích HDPE D450, đủ 3 chuẩn SDR17/13.6/11, dạng hàn đối đầu
• PAV – Có mặt bích HDPE 450, dòng stub-end thường
• Dekko – Có mặt bích HDPE D450, dạng hàn đối đầu
• Tiền Phong – Có mặt bích HDPE 450 dạng đúc ép phun, với 2 biến thể vành bích khác nhau tùy cấp áp lực (≤PN10 hoặc lớn hơn)

Bình Minh hiện chưa có dòng đầu nối bích trong catalogue đang phân phối. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối.

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03); catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 88); catalogue_04_Dekko_Bich.pdf_Trang 1; catalogue_02_NhuaTienPhong_SP.pdf_Trang 20

5. Kết nối đầu nối bích HDPE D450

Quy trình lắp đặt đầu nối bích HDPE D450 gồm 4 bước sau:

• Lồng bích rời vào đầu ống trước khi thực hiện bất kỳ thao tác hàn nào
• Hàn đầu bích (stub-end) vào đầu ống bằng hàn đối đầu, theo đúng các bước hàn tiêu chuẩn
• Đặt gioăng cao su giữa hai mặt bích đối nhau
• Xoay bích rời căn đúng lỗ bu lông, siết đều theo thứ tự đối xứng (chéo nhau)

ANH: catalogue_02_NhuaTienPhong_HuongDanKetNoiPhuKienHDPE.pdf_Trang 2 (in là trang 38) [bước hàn]; quy trình lồng bích rời và siết bu lông theo kỹ thuật lắp đặt bích tiêu chuẩn ngành, không nằm trong catalogue hướng dẫn lắp đặt hiện có

6. Tổng quát về đầu nối bích HDPE D450

Trên đây là toàn bộ thông tin về đầu nối bích HDPE D450, gồm:

• Mặt bích HDPE 450
• Mặt bích HDPE D450

Chúng tôi là nhà nhập khẩu và phân phối trực tiếp các nhãn hiệu nhựa HDPE là gì chính hãng. Liên hệ để được báo giá đầu nối bích HDPE D450 và tư vấn đúng cỡ cho công trình.
