Đầu nối bích HDPE D630

Đầu nối bích HDPE D630 (hay mặt bích HDPE 630) là cỡ lớn, dùng để nối ống HDPE cỡ đại với van, bơm hoặc thiết bị kim loại thông qua bích rời và bu lông. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

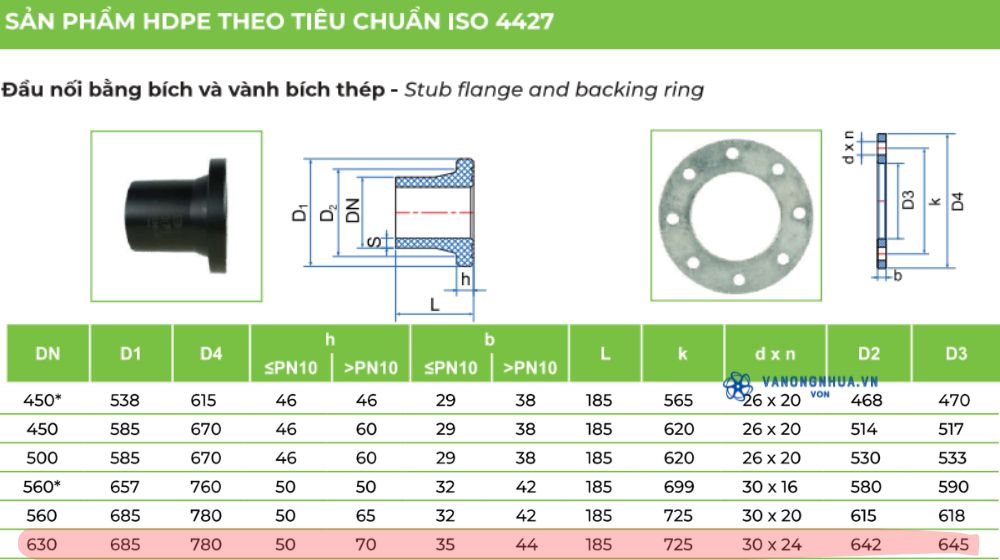

1. Cấu tạo đầu nối bích HDPE D630

Đầu nối bích HDPE D630 (dạng stub-end) là loại mặt bích HDPE sở hữu thiết kế chuyên dụng gồm hai bộ phận chính:

• Một đầu được gia công để hàn đối đầu hoặc hàn điện trở trực tiếp với ống HDPE đường kính ngoài D630
• Đầu còn lại tích hợp vành gờ định vị để giữ bích thép hoặc bích inox rời lồng bên ngoài, tạo thành liên kết mặt bích vững chắc thông qua hệ thống bu lông siết chặt

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03)

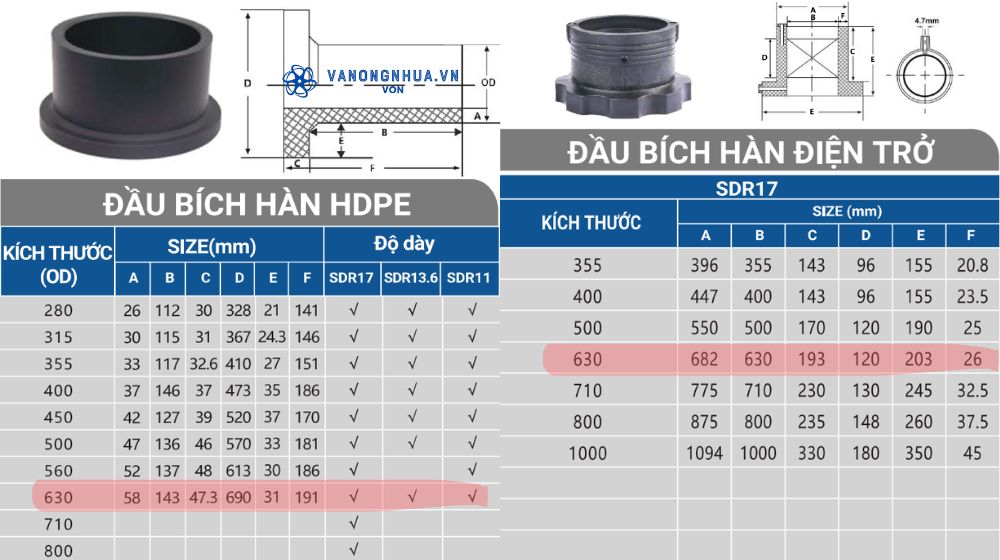

2. Kết nối đầu nối bích hàn HDPE 630

Đầu nối bích HDPE D630 được thiết kế để phù hợp với 2 kiểu hàn dưới đây

• Hàn đối đầu (butt fusion): Máy hàn nhiệt công suất lớn nhất trong dòng sản phẩm nung chảy mặt trong đầu bích và đầu ống, ép liền thành một khối trước khi lồng bích rời
• Hàn điện trở (electrofusion): Phụ kiện có dây điện trở gắn sẵn trong thân; ở cỡ này chỉ có chuẩn SDR17, chưa có bản SDR11

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03); catalogue_01_Sawa.pdf_Trang 7 (in là trang 09)

3. Mức áp lực giới hạn của mặt bích HDPE 630

Đầu nối bích HDPE D630 có đủ 3 chuẩn: SDR17 (PN10), SDR13.6 (PN12.5) và SDR11 (PN16, chịu 16 bar ở 20°C)

• Riêng bản mặt bích HDPE D630 hàn điện trở chỉ có SDR17
• Áp lực làm việc thực tế giảm dần khi nhiệt độ nước tăng lên, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03)

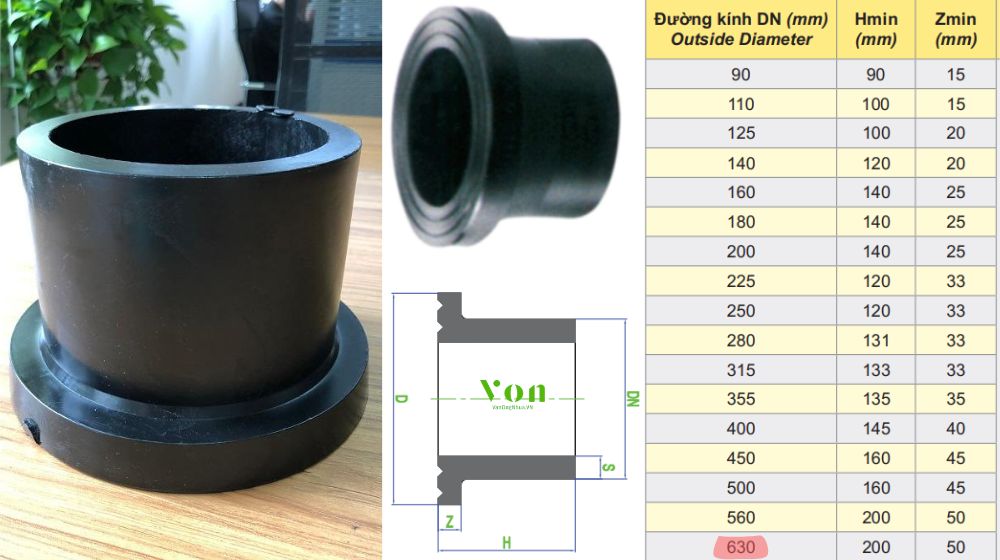

4. Nhãn hiệu đầu nối bích HDPE D630 đang phân phối

Cỡ D630 là cỡ lớn nhất dòng sản phẩm, hiện có ở 3 nhãn hiệu trong danh mục chúng tôi đang phân phối:

• VON – Có mặt bích HDPE 630, đủ 3 chuẩn SDR17/13.6/11 dạng hàn đối đầu, riêng bản điện trở chỉ SDR17
• Dekko – Có mặt bích HDPE D630, dạng hàn đối đầu
• Tiền Phong – Có đầu nối bích HDPE D630 dạng đúc ép phun kèm vành bích thép

Đã đối chiếu toàn bộ bảng kích thước của PAV: dòng flange adaptor (stub-end) của hãng chỉ tới D560, chưa có D630. Bình Minh cũng chưa có dòng đầu nối bích trong catalogue đang phân phối. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối.

ANH: catalogue_01_Sawa.pdf_Trang 1 (in là trang 03); catalogue_04_Dekko_Bich.pdf_Trang 1; catalogue_02_NhuaTienPhong_SP.pdf_Trang 20; catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 88)

5. Kết nối đầu nối bích HDPE D630

Quy trình lắp đặt mặt bích HDPE D630 gồm 4 bước sau:

• Lồng bích rời vào đầu ống trước khi thực hiện bất kỳ thao tác hàn nào
• Hàn đầu bích vào đầu ống HDPE bằng hàn đối đầu hoặc hàn điện trở, theo đúng các bước hàn tiêu chuẩn
• Đặt gioăng cao su giữa hai mặt bích đối nhau
• Xoay bích rời căn đúng lỗ bu lông, siết đều theo thứ tự đối xứng (chéo nhau)

ANH: catalogue_02_NhuaTienPhong_HuongDanKetNoiPhuKienHDPE.pdf_Trang 2 (in là trang 38) [bước hàn]; quy trình lồng bích rời và siết bu lông theo kỹ thuật lắp đặt bích tiêu chuẩn ngành, không nằm trong catalogue hướng dẫn lắp đặt hiện có

6. Tổng quát về đầu nối bích HDPE D630

Trên đây là toàn bộ thông tin về đầu nối bích HDPE D630, gồm:

• Mặt bích HDPE 630
• Mặt bích HDPE d630.

Chúng tôi là nhà nhập khẩu và phân phối trực tiếp các nhãn hiệu nhựa HDPE là gì chính hãng. Liên hệ để được báo giá đầu nối bích HDPE D630 và tư vấn đúng cỡ cho công trình.
