Măng sông nối ống HDPE 225

Măng sông nối ống HDPE 225 (hay măng sông HDPE D225) là phụ kiện nối thẳng 2 đoạn ống cùng D225, dùng cho các tuyến ống cấp thoát nước cỡ lớn khi không thể hàn đối đầu trực tiếp. Phụ kiện có dây điện trở gắn sẵn trong thân. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

1. Cấu tạo măng sông HDPE 225

Măng sông HDPE 225 là một ống lồng ngắn, hai đầu cùng đường kính D225, bên trong có dây điện trở tích hợp sẵn khi đúc. Khi lắp, hai đầu ống cần nối được đẩy vào hai bên măng sông rồi hàn bằng máy hàn điện trở chuyên dụng.

ANH: catalogue_01_Sawa.pdf_Trang 7 (in là trang 09)

2. Măng sông hàn HDPE 225 kết nối bằng cách nào

Măng sông HDPE 225 chỉ có 1 kiểu kết nối:

• Hàn điện trở (electrofusion) – phụ kiện có dây điện trở gắn sẵn trong thân, dùng máy hàn điện trở nung chảy nhựa tại mối nối, chuẩn SDR11

Không có bản hàn đối đầu ở cỡ này, cũng như mọi cỡ khác trong dòng măng sông.

ANH: catalogue_01_Sawa.pdf_Trang 7 (in là trang 09)

3. Mức áp lực giới hạn

Măng sông HDPE 225 hiện chỉ có chuẩn SDR11, tương ứng PN16 (chịu 16 bar ở 20°C). Áp lực làm việc thực tế giảm dần khi nhiệt độ nước tăng lên, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống.

ANH: catalogue_01_Sawa.pdf_Trang 7 (in là trang 09)

4. Nhãn hiệu măng sông HDPE 225 đang phân phối

Cỡ D225 hiện có ở 2 nhãn hiệu trong danh mục chúng tôi đang phân phối:

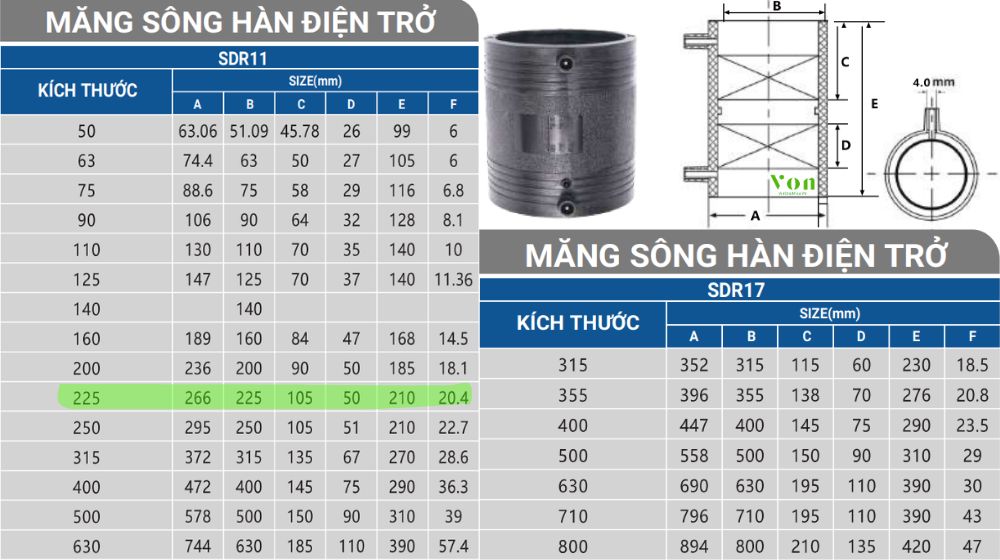

• VON – có măng sông HDPE 225, chuẩn SDR11, dạng hàn điện trở

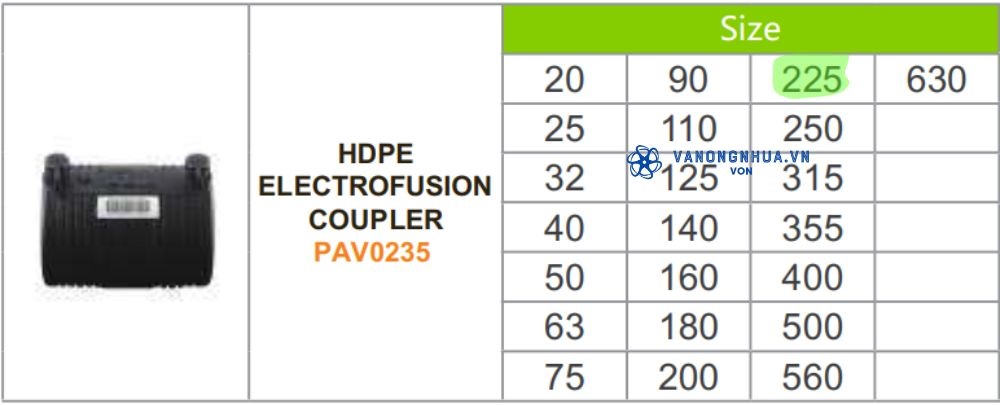

• PAV – có măng sông HDPE 225, dòng electrofusion coupler

Bình Minh (dải sản phẩm nhảy từ D200 lên thẳng D250, bỏ qua D225), Tiền Phong và Dekko hiện chưa có dòng măng sông HDPE ở cỡ D225. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối.

ANH: catalogue_01_Sawa.pdf_Trang 7 (in là trang 09); catalogue_05_PAV_SWD.pdf_Trang 1 (in là trang 88)

5. Hướng dẫn kết nối măng sông hàn HDPE D225

Quy trình lắp đặt măng sông HDPE 225 bằng công nghệ hàn điện trở gồm các bước sau:

1. Cắt ống vuông góc với tâm ống, đánh dấu độ sâu lắp ghép trên thân ống, vệ sinh sạch đất cát và dầu mỡ trên cả ống lẫn phụ kiện
2. Cạo bỏ lớp nhựa oxy hóa mỏng trên bề mặt ống bằng tay, lau sạch bụi nhựa bằng khăn mềm và cồn chuyên dụng, giữ bề mặt khô ráo sạch sẽ
3. Đẩy đầu ống vào sâu kịch bên trong măng sông đến đúng vạch dấu, lắp thanh định vị giữ ống thẳng hàng, tránh mối nối bị lệch hoặc chịu ứng suất co kéo

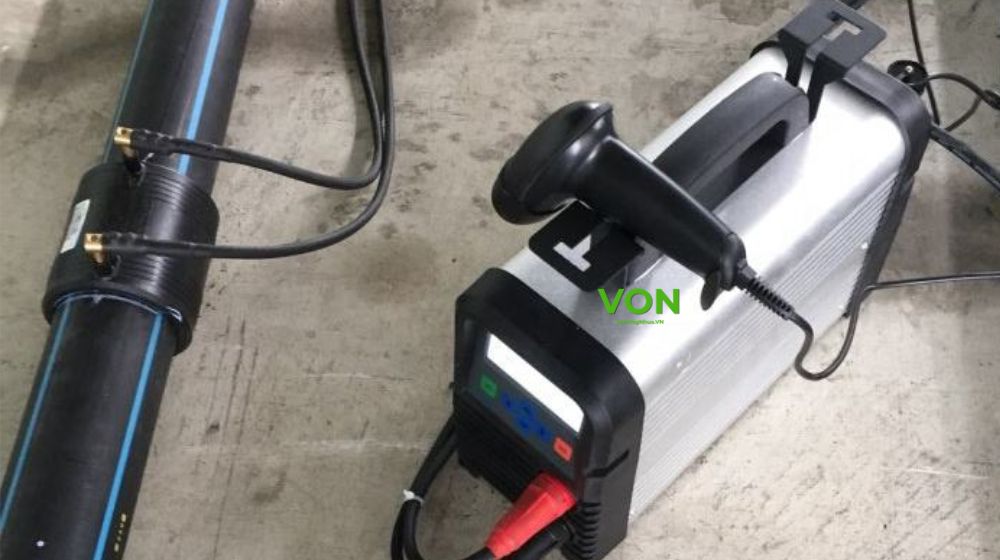

4. Kết nối cáp máy hàn vào hai giắc cắm trên măng sông, quét mã vạch để máy tự động nhận thông số, ấn nút khởi động cho máy tự động gia nhiệt và làm nguội

ANH: quy trình hàn điện trở tổng hợp theo kỹ thuật hàn điện trở tiêu chuẩn ngành, không nằm trong catalogue hướng dẫn lắp đặt hiện có

6. Hỏi đáp về măng sông HDPE 225

Măng sông HDPE 225 dùng khi nào? Khi cần nối 2 đoạn ống D225 mà không thể hàn đối đầu trực tiếp, thường gặp ở công trình cấp thoát nước cỡ lớn.

Có mấy chuẩn áp lực? Chỉ 1 chuẩn: SDR11 (PN16).

Hãng nào có sẵn hàng? VON và PAV đều có; Bình Minh, Tiền Phong, Dekko chưa phân phối cỡ này.

Liên hệ chúng tôi để được báo giá măng sông hàn HDPE 225 và các loại van HDPE đi kèm.
