Tê HDPE 500

Tê HDPE 500 là cỡ lớn nhất trong dòng tê HDPE đang phân phối, dùng để tách nhánh cho tuyến ống cỡ đại D500 mà vẫn giữ được lưu lượng dòng chảy chính. Sản phẩm hàn liền khối, không gioăng, không mặt bích. Xem chủng loại, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

1. Chủng loại tê HDPE D500

Tê HDPE 500 chia thành 2 nhóm:

• Tê đều HDPE 500 – cả 3 đầu cùng đường kính D500
• Tê thu HDPE 500 – nhánh rẽ nhỏ hơn D500, hiện có 6 cỡ:
  • Tê thu HDPE 500 110: Nhánh rẽ D110
  • Tê thu HDPE 500 160: Nhánh rẽ D160
  • Tê thu HDPE 500 200: Nhánh rẽ D200
  • Tê thu HDPE 500 250: Nhánh rẽ D250
  • Tê thu HDPE 500 315: Nhánh rẽ D315
  • Tê thu HDPE 500 400: Nhánh rẽ D400

2. Kiểu kết nối tê hàn HDPE D500

Tê HDPE 500 hiện có 2 kiểu kết nối:

• Hàn đối đầu (butt fusion) – máy hàn nhiệt công suất lớn nung chảy các đầu ống trơn, ép liền thành một khối; đòi hỏi thiết bị chuyên dụng cho ống cỡ đại; áp dụng cho cả tê đều lẫn toàn bộ 6 cỡ tê thu

• Hàn điện trở (electrofusion) – tê đều D500 và cả 6 cỡ tê thu đều có bản điện trở, riêng ở cỡ này chỉ có chuẩn SDR17, chưa có bản SDR11 — giống D400 liền dưới

3. Mức áp lực giới hạn tê HDPE 500

Tê đều HDPE 500 hiện chỉ có chuẩn SDR17, tương ứng PN10 (chịu 10 bar ở 20°C) — khác với D450 liền dưới chỉ có SDR11. Tê thu D500 có dải chuẩn rộng hơn, gồm cả SDR17 và SDR11 tùy nhánh — nên đối chiếu đúng theo từng nhánh khi đặt hàng.

Áp lực làm việc thực tế giảm dần khi nhiệt độ nước tăng lên, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống.

4. Nhãn hiệu tê HDPE 500 đang phân phối

Cỡ D500 hiện có ở các nhãn hiệu sau trong danh mục chúng tôi đang phân phối:

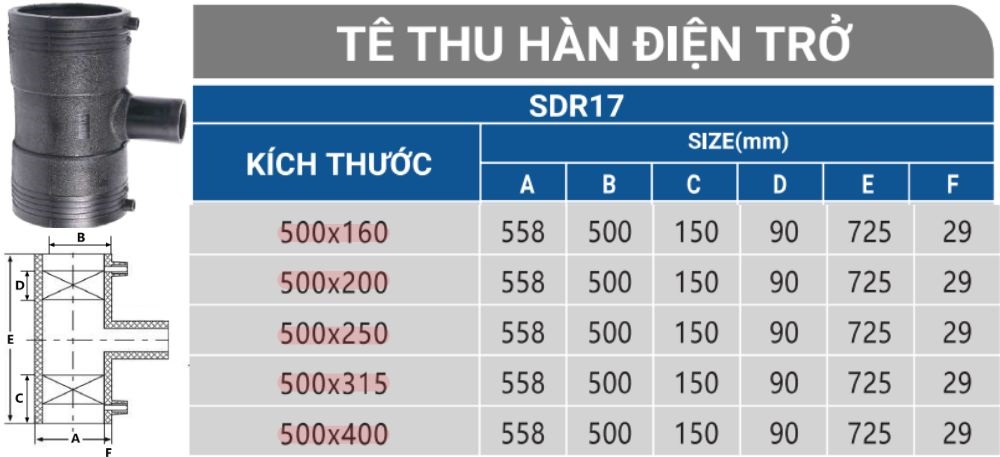

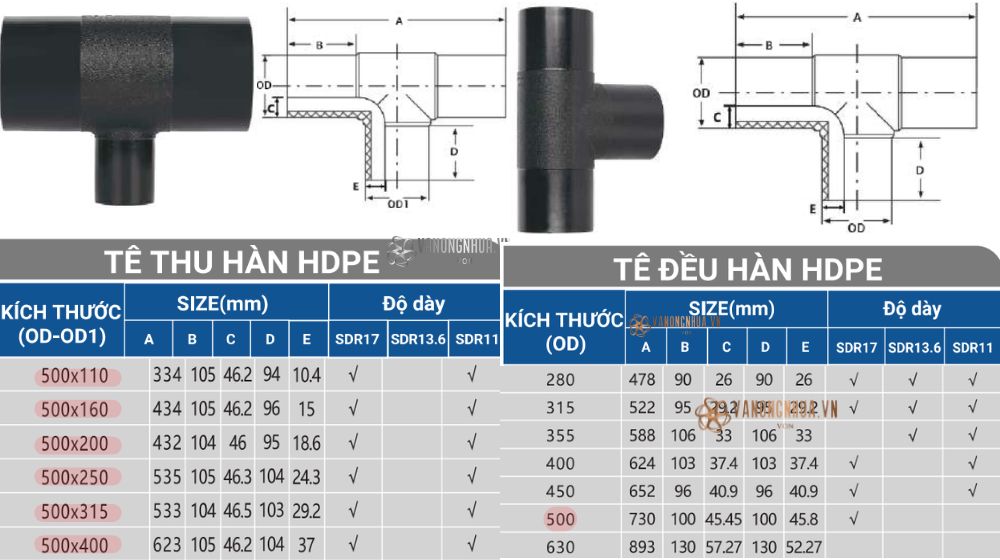

• VON – đủ tê đều và cả 6 cỡ tê thu HDPE 500, chuẩn SDR17

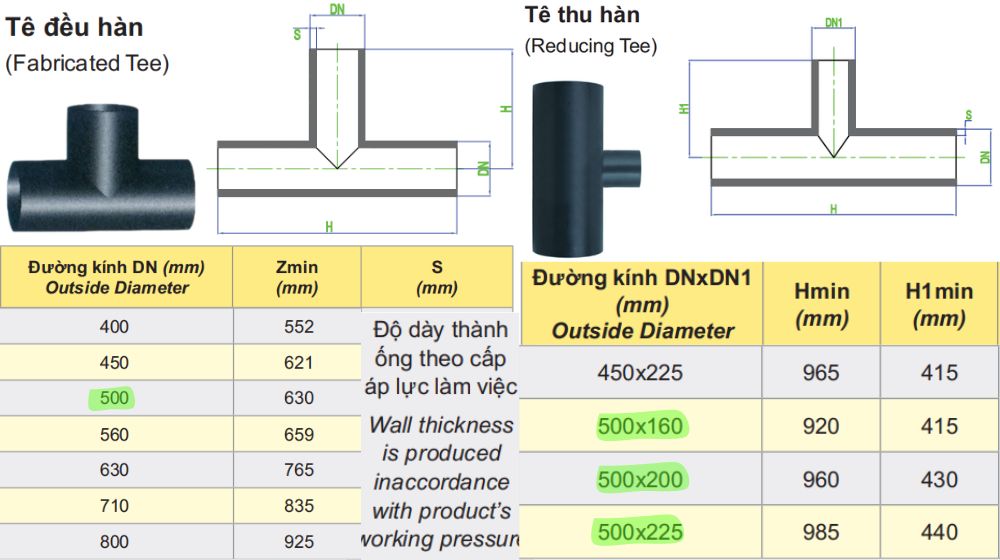

• Dekko – có tê đều HDPE 500, và có tê thu cho 4 nhánh 160, 200, 315, 400 (chưa có 110, 250)

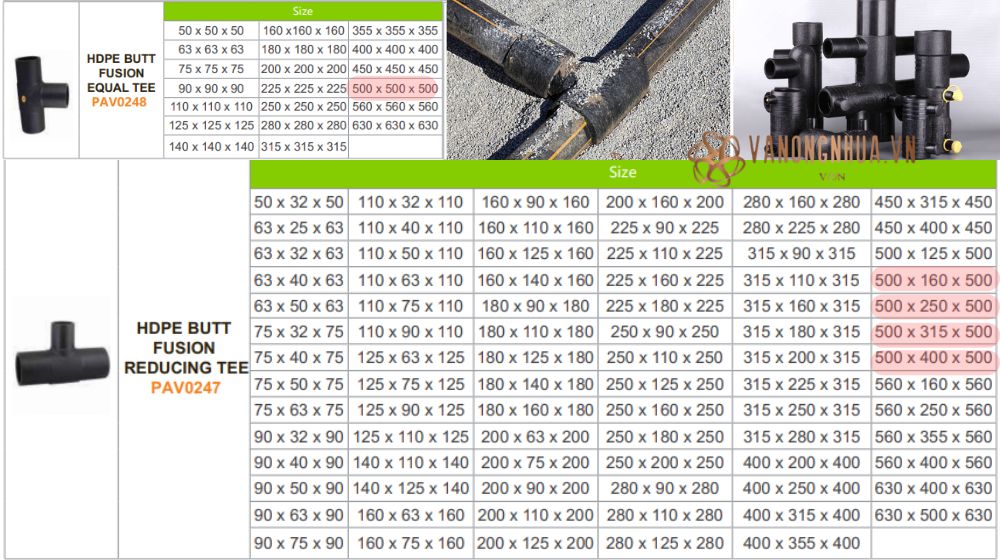

• PAV – có tê đều 500x500x500 dạng hàn đối đầu

Tiền Phong và Bình Minh hiện chưa có dòng tê HDPE ở cỡ D500 trong catalogue đang phân phối — đây là cỡ lớn nhất trong dòng tê HDPE, vượt ngoài dải sản phẩm hiện có của cả 2 hãng.

Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối.

5. Hướng dẫn kết nối tê hàn HDPE D500

Để đảm bảo chất lượng mối hàn, trước-trong-sau khi thi công tê HDPE 500 cần lưu ý đúng quy trình của từng công nghệ hàn:

• Hàn đối đầu
  • Vệ sinh sạch bề mặt trong và ngoài các đầu cần hàn, kẹp chặt vào máy hàn
  • Đưa máy khỏa vào, khỏa phẳng các đầu ống/phụ tùng
  • Căn chỉnh các đầu thẳng hàng, độ lệch không vượt quá 10% chiều dày thành ống
  • Cài đặt áp suất hàn theo đúng thông số của máy hàn đang dùng
  • Gia nhiệt các đầu, giảm áp suất và ủ nhiệt đúng thời gian quy định
  • Hàn ép các đầu lại với nhau, giữ nguyên áp lực trong suốt thời gian làm nguội
• Hàn điện trở
  • Cắt ống vuông góc với tâm ống, đánh dấu độ sâu lắp ghép, vệ sinh sạch đất cát và dầu mỡ trên ống và phụ kiện
  • Cạo bỏ lớp nhựa oxy hóa mỏng bằng tay, lau sạch bằng khăn mềm và cồn chuyên dụng, giữ bề mặt khô ráo
  • Đẩy đầu ống vào sâu kịch bên trong phụ kiện đến đúng vạch dấu, lắp thanh định vị giữ ống và phụ kiện thẳng hàng
  • Kết nối cáp máy hàn vào giắc cắm trên phụ kiện, quét mã vạch để máy tự động nhận thông số rồi tự gia nhiệt và làm nguội

6. Hỏi đáp về tê HDPE 500

• Tê HDPE D500 dùng khi nào? Khi tuyến ống D500 cần tách một nhánh phụ, thường gặp ở hệ thống cấp thoát nước quy mô công nghiệp lớn
• Có mấy chuẩn áp lực? Tê đều chỉ có SDR17 (PN10); tê thu có cả SDR17 và SDR11 tùy nhánh
• Hãng nào có sẵn hàng? VON đủ cả tê đều và tê thu; Dekko có tê đều và 4 nhánh tê thu; PAV có tê đều
• Liên hệ chúng tôi để được báo giá tê hàn HDPE 500 và các loại van HDPE đi kèm
