Côn thu uPVC d110

Côn thu uPVC d110 là khớp nối trung gian chuyên dùng để chuyển tiếp đường kính từ ống chính phi 110 mm xuống các nhánh ống có tiết diện nhỏ hơn. Bài viết tổng hợp thông số kỹ thuật chi tiết từ bảng catalog 4 nhãn hiệu uy tín, đánh giá so sánh điểm mạnh từng hãng, hướng dẫn thi công lắp đặt và lưu ý kỹ thuật quan trọng

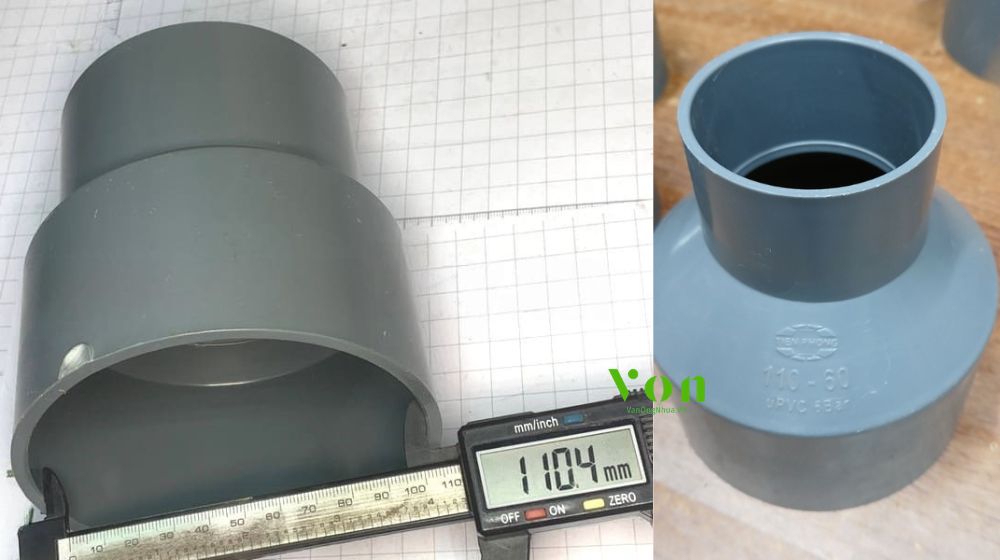

1. Tìm hiểu về côn thu uPVC d110

Trong các hệ thống cấp thoát nước, côn thu uPVC d110 giữ nhiệm vụ kết nối thu hẹp tiết diện từ tuyến ống trục D110 xuống các cấp đường kính ống nhánh. Phụ kiện này được sản xuất bằng công nghệ đúc ép nguyên khối từ chất liệu nhựa uPVC không hóa dẻo, mang lại độ cứng cơ học cao và khả năng vận hành bền bỉ

Dải quy cách thu giảm thông dụng của dòng côn thu uPVC d110 bao gồm:

• Côn thu uPVC d110 90: Thu từ phi 110mm xuống 90mm
• Côn thu uPVC D110 75: Chuyển tiếp phi 110 xuống phi 75
• Côn thu uPVC D110 60: Kết nối ống 110 và ống 60
• Côn thu uPVC D110 48: Thu từ phi 110 xuống 48
• Côn thu uPVC D110 42: Nối ống 110mm và ống 42mm
• Côn thu uPVC D110 34: Giảm mạnh từ phi 110 xuống phi 34mm

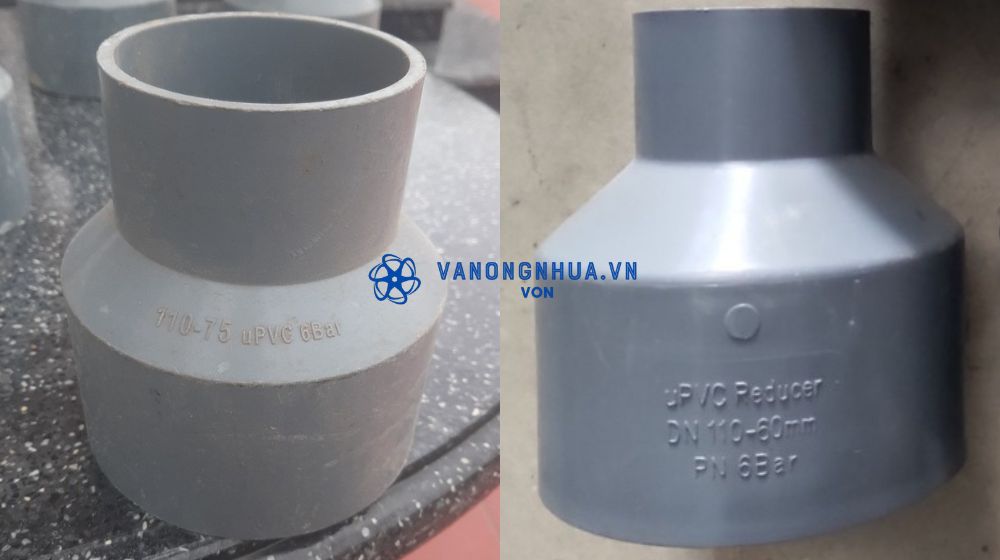

2. So sánh nhãn hiệu côn thu uPVC d110

Khi so sánh côn thu uPVC d110 giữa các thương hiệu lớn trên thị trường phụ kiện uPVC, mỗi hãng sở hữu thế mạnh kỹ thuật và dải quy cách đặc thù:

• Tiền Phong và Dekko dẫn đầu về sự đa dạng khi cung cấp đầy đủ các cỡ thu từ D110 xuống tận D34, D42, D48, D60, D75 và D90, tạo độ linh hoạt tối đa khi thiết kế phân nhánh
• Trong khi Tiền Phong, Bình Minh và Dekko tập trung chủ yếu ở dải áp lực PN6 đến PN10 bar, thì thương hiệu PAV vượt trội hoàn toàn với dòng chuyên dụng PN16 siêu dày cho hệ thống áp lực cao
• Bình Minh và PAV tối ưu khoảng cách chuyển tiếp Z gọn gàng, giúp tiết kiệm không gian lắp đặt tại các hộp kỹ thuật chật hẹp

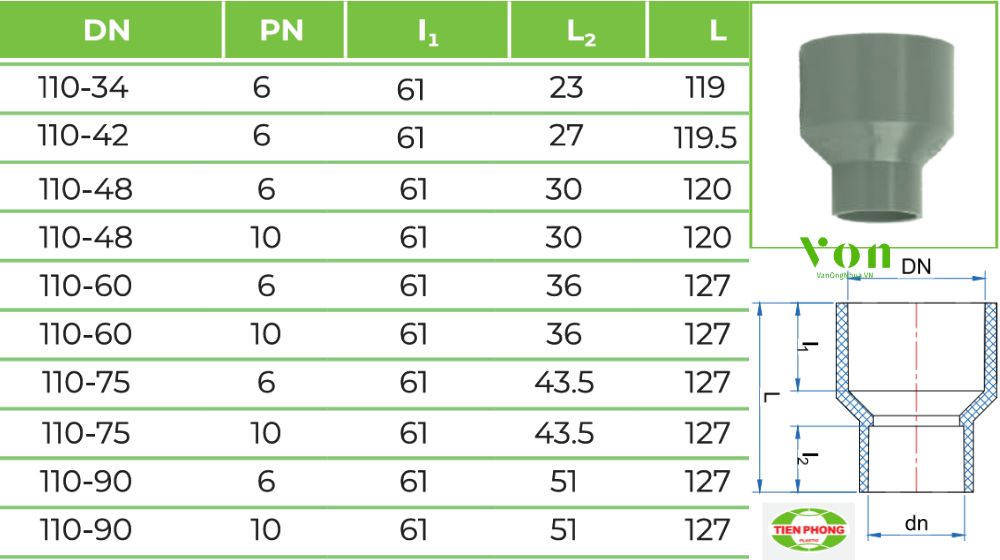

2.1 Côn thu uPVC d110 Tiền Phong

Dải phụ kiện côn thu uPVC d110 Tiền Phong được đúc nguyên khối đạt chuẩn TCVN với các quy cách và kích thước tiêu chuẩn:

• Cung cấp đầy đủ các mã thu:
  • Côn thu uPVC D110 34
  • Côn thu uPVC D110 42
  • Côn thu uPVC D110 48
  • Côn thu uPVC D110 60
  • Côn thu uPVC D110 75
  • Côn thu uPVC D110 90
• Độ sâu lòng nong: Chiều dài miệng nong lớn l1 cố định đạt chuẩn 61 mm; độ sâu lòng nong thu l2 biến thiên từ 23 mm đến 51 mm tùy cỡ thu

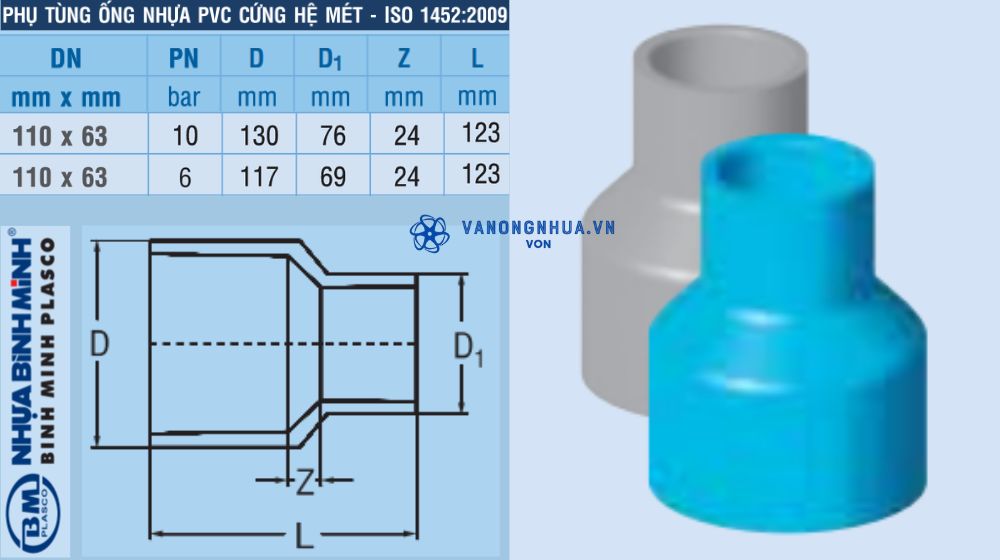

2.2 Côn thu uPVC Bình Minh d110

Thương hiệu Nhựa Bình Minh chế tạo dòng côn thu uPVC D110 đạt tiêu chuẩn ISO 1452:2009:

• Quy cách hệ mét: Nổi bật với mã côn thu 110 x 63 mm, đường kính ngoài đầu lớn D = 130 mm (PN10) hoặc 117 mm (PN6), đầu nhỏ D1 = 76 mm (PN10) hoặc 69 mm (PN6)
• Chiều dài tổng thể: Chiều dài bao phủ L = 123 mm kết hợp khoảng cách chuyển tiếp Z = 24 mm
• Mác áp lực làm việc: Phân cấp rõ rệt giữa dòng thoát nước PN6 và dòng cấp nước chịu áp lực cao PN10 bar

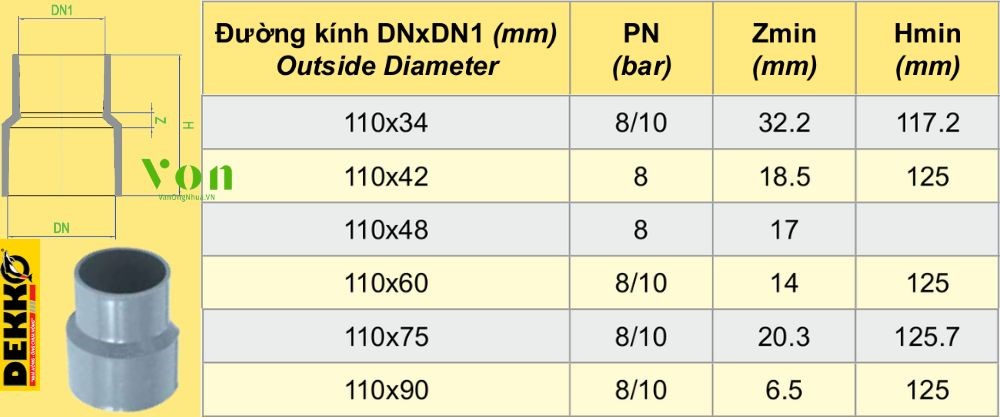

2.3 Côn thu uPVC d110 Dekko

Thương hiệu Dekko cung cấp dải côn thu d110 đa dạng phân cấp áp lực theo tiêu chuẩn hình học khắt khe:

• Dải quy cách thu giảm: Gồm các mã côn thu uPVC D110 34, côn thu uPVC D110 42, côn thu uPVC D110 48, côn thu uPVC D110 60, côn thu uPVC D110 75 và côn thu uPVC D110 90
• Khoảng cách chuyển tiếp (Zmin): Được tối ưu hóa từ 6.5 mm đến 32.2 mm giúp dòng chất lỏng chuyển dòng êm thuận

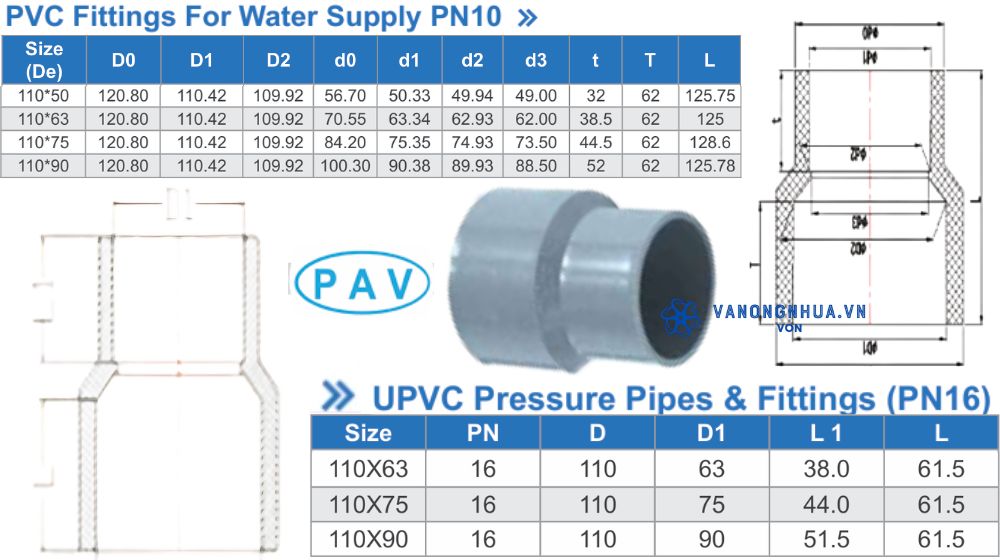

2.4 Côn thu uPVC PAV d110

Dòng phụ kiện côn thu D110 mang thương hiệu PAV do đơn vị chúng tôi phân phối độc quyền sở hữu khả năng chịu áp vượt trội:

• Dòng cấp nước PN10: Gồm các quy cách 110×50, 110×63, 110×75 và 110×90
• Dòng siêu chịu áp PN16: Chuyên dụng cho các mạng lưới áp lực cao với các mã 110×63, 110×75 và 110×90 mm

3. Lắp đặt côn thu uPVC d110

Kỹ thuật thi công dán keo nối phụ kiện côn thu uPVC d110 vào đường ống cần được thực hiện tuần tự theo các bước kỹ thuật của danh mục côn thu uPVC:

• Lau sạch hoàn toàn cát bụi, dầu mỡ và hơi ẩm đọng trên mặt ngoài đầu ống D110, đầu ống thu và mặt trong hai đầu nong côn thu
• Dùng cọ bản rộng phết keo dung môi đều tay lên bề mặt ngoài ống và mặt trong miệng nong côn thu
• Đẩy dứt khoát đầu ống kịch đáy lòng nong theo đúng trục tâm thẳng hàng, giữ ép tĩnh trong khoảng 30 đến 45 giây để mối dán không bị trượt đẩy ngược
• Giữ nguyên vị trí trong 24 giờ để keo hóa lỏng đông cứng hoàn toàn trước khi cho chất lỏng lưu thông hoặc thử áp lực đường ống

4. Lưu ý khi sử dụng côn thu uPVC d110

Để đảm bảo tuổi thọ vận hành lâu dài cho hệ thống đường ống khi sử dụng côn thu uPVC d110, đội ngũ giám sát cần lưu ý các khuyến cáo từ phụ kiện ống nhựa:

• Sử dụng cấp áp lực phụ kiện (PN6, PN8, PN10, PN16) tương thích hoặc cao hơn áp lực làm việc tối đa của toàn tuyến ống
• Tại các vị trí chuyển tiếp thu giảm kích thước, áp lực thủy động cục bộ có thể tăng lên, cần bố trí đai treo hoặc gối đỡ định vị chắc chắn

5. Ứng dụng thực tiễn

Nhờ sở hữu đường kính danh nghĩa phi 110 mm thông dụng bậc nhất trong xây dựng dân dụng và công nghiệp, côn thu uPVC d110 được lắp đặt tại nhiều phân đoạn trọng yếu như:

• Nối giảm từ đường ống thoát chính D110 thu về D90 hoặc D75 gom nước thải sinh hoạt tầng lầu
• Kết nối ống thu nước mưa D110 sang các nhánh xả D60, D48 dẫn ra hệ thống mương gom chung
• Phân phối lưu lượng nước từ trạm bơm trục chính D110 sang các nhánh cấp nước D60, D42, D34 cho từng khu vực cây trồng
