Côn thu uPVC d225

Côn thu uPVC D225 là phụ kiện chuyển giảm đường kính, dùng để kết nối ống D225 với các tuyến ống nhỏ hơn trong cùng hệ thống. Bài viết tập trung vào quy cách kích thước của 4 thương hiệu Tiền Phong, Bình Minh, Dekko và PAV dưới góc nhìn của chuyên gia

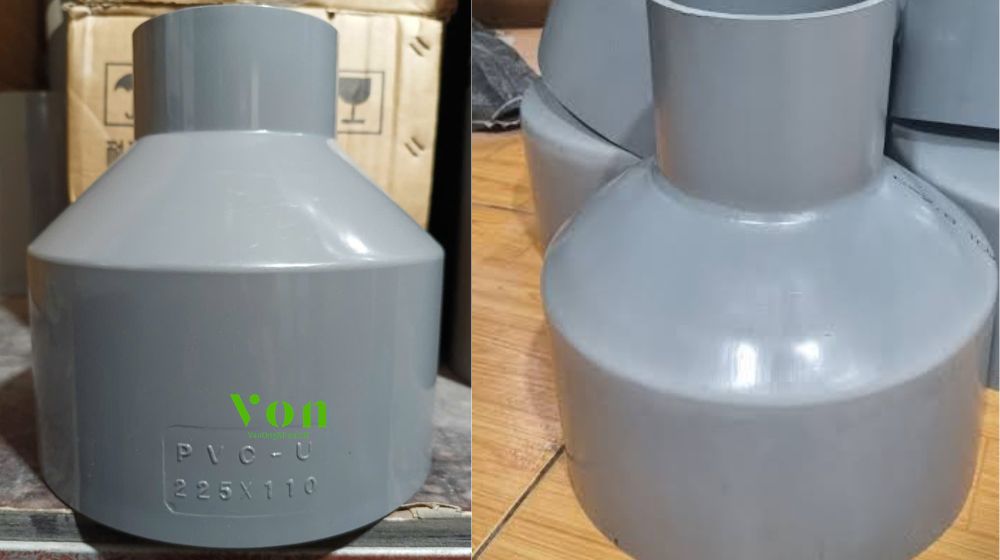

1. Côn thu uPVC d225 là gì

Côn thu uPVC d225 là phụ kiện chuyển cỡ dùng để nối ống D225 với các tuyến ống có đường kính nhỏ hơn. Với vật liệu nhựa uPVC, phụ kiện có trọng lượng nhẹ, khả năng chống ăn mòn tốt và phù hợp cho nhiều hệ thống cấp thoát nước

Các quy cách thu giảm phổ biến gồm:

• Côn thu uPVC d225 200: Từ D225 xuống D200
• Côn thu uPVC d225 160: Từ D225 xuống D160
• Côn thu uPVC d225 125: Từ D225 xuống D125
• Côn thu uPVC d225 110: Từ D225 xuống D110

2. So sánh nhãn hiệu côn uPVC d225

Ở phân khúc côn thu uPVC d225, mỗi nhà sản xuất có chiến lược kỹ thuật riêng biệt về chiều dài thân nối và dải áp lực phục vụ cho từng loại công trình. Dưới đây là bức tranh tổng quan khi đối chiếu catalog trên thị trường phụ kiện uPVC

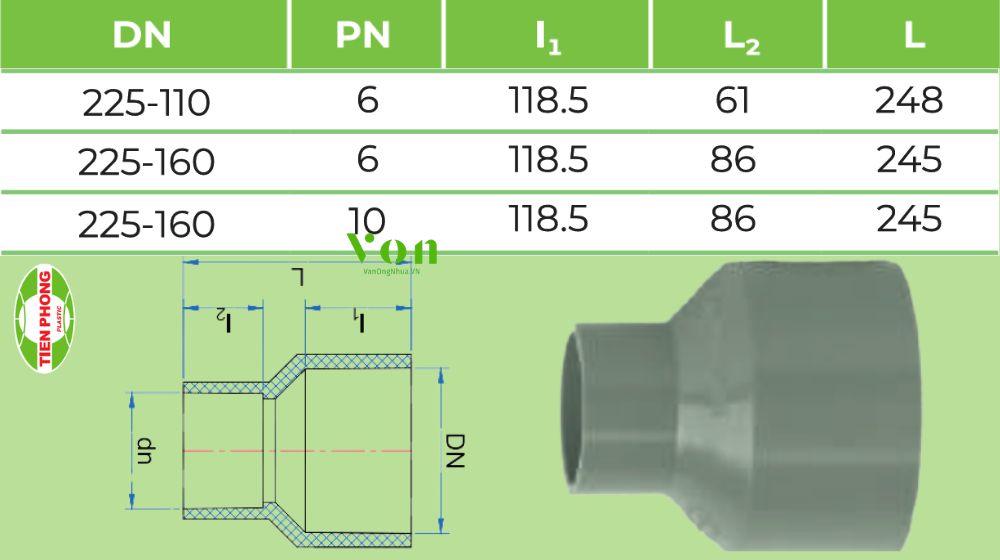

2.1 Côn thu uPVC d225 Tiền Phong

Tiền Phong chuẩn hóa toàn bộ dải D225 với chiều dài miệng nong lớn l1 = 118.5 mm không đổi, đảm bảo tính nhất quán trong lắp đặt hàng loạt:

• Danh mục kích thước:
  • Côn thu uPVC D225 110 (PN6, L = 248 mm, l2 = 61 mm)
  • Côn thu uPVC D225 160 (PN6 & PN10, L = 245 mm, l2 = 86 mm)
• Đặc điểm kết cấu: Vách đúc nguyên khối đồng tâm, đáp ứng đầy đủ tiêu chuẩn thử nghiệm độ bền áp suất thủy tĩnh theo TCVN 8491

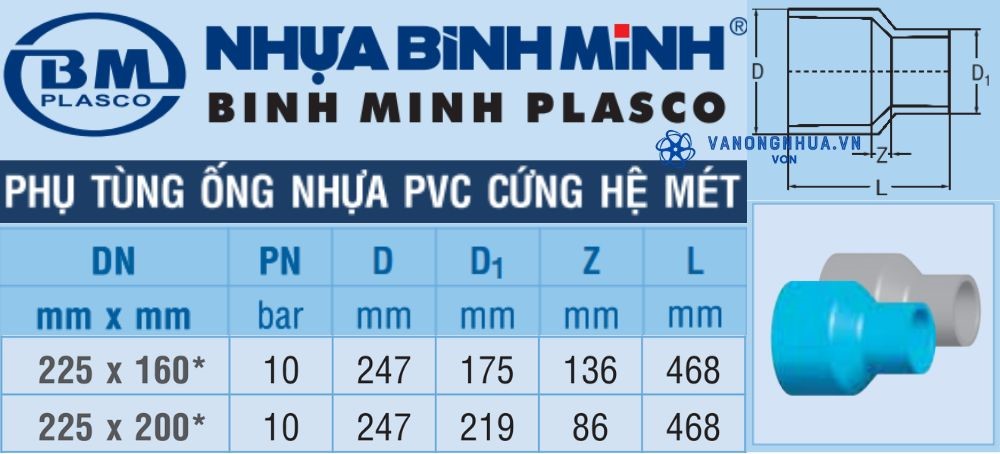

2.2 Côn thu uPVC d225 Bình Minh

Bình Minh định vị dòng D225 ở phân khúc công trình lớn với kết cấu vách dày đặc biệt (D ngoài = 247 mm) và thân côn kéo dài ngoại cỡ:

• Mã côn thu uPVC D225 160: L = 468 mm, Z = 136 mm, D = 247 mm, D1 = 175 mm, PN10
• Mã côn thu uPVC d225 200: L = 468 mm, Z = 86 mm, D = 247 mm, D1 = 219 mm, PN10

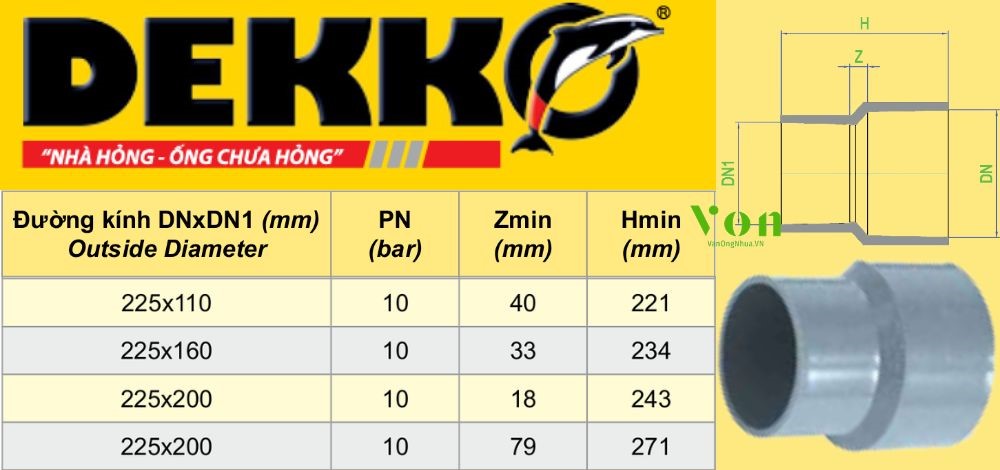

2.3 Côn uPVC d225 Dekko

Dekko phủ dải D225 rộng nhất với 4 quy cách, đồng bộ chuẩn PN10, trong đó cỡ 225×200 có hai phiên bản chiều dài để đáp ứng nhiều tình huống thiết kế:

• Dải quy cách: Gồm côn thu uPVC D225 110, côn thu uPVC D225 160 và côn thu uPVC d225 200 (gồm 2 loại dài và ngắn)
• Áp lực làm việc: Đồng bộ PN10 bar trên toàn bộ danh mục côn thu D225

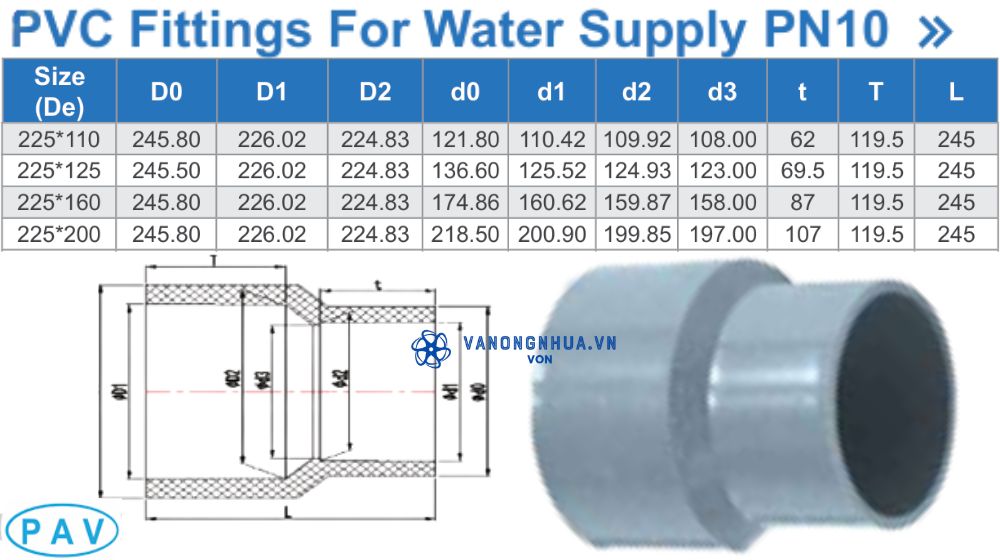

2.4 Côn thu uPVC d225 PAV

PAV được đơn vị chúng tôi phân phối độc quyền, nổi bật ở chiều dài tổng thể đồng đều L = 245 mm và độ sâu lòng nong lớn vượt trội T = 119.5 mm. Dòng côn thu D225 PN10 chuyên dụng, bao gồm 4 quy cách:

• • Côn thu uPVC D225 110 (t = 62 mm)
  • Côn thu uPVC D225 125 (t = 69.5 mm)
  • Côn thu uPVC D225 160 (t = 87 mm)
  • Côn thu uPVC d225 200 (t = 107 mm)

3. Ứng dụng của côn thu uPVC d225

Với đường kính phi 225 mm phục vụ tuyến trục lưu lượng lớn, các mã côn thu uPVC d225 thuộc hệ thống côn thu uPVC được sử dụng tại những hạng mục công trình trọng điểm như:

• Nối giảm từ tuyến cống trục D225 sang các nhánh gom D200, D160, D110 dẫn về hố ga hoặc trạm xử lý
• Chuyển tiếp đường cống xả thải công nghiệp phi 225 mm sang các tuyến thu gom phân tán đường kính nhỏ hơn
• Phân phối lưu lượng từ trục đẩy chính D225 sang các tuyến cấp nhánh phục vụ tưới tiêu quy mô lớn

4. Lắp côn thu uPVC d225 theo chiều nào

Xác định đúng chiều lắp đặt cho các mã côn thu uPVC d225 200, côn thu uPVC D225 160 và côn thu uPVC D225 11) ảnh hưởng trực tiếp đến hiệu năng thủy lực theo tiêu chuẩn phụ kiện ống nhựa:

• Tuyến ống nằm ngang:
  • Đầu lớn D225 về phía thượng lưu, đầu thu nhỏ về hạ lưu để tăng vận tốc xả chống lắng cặn
    Tuyến có độ dốc thấp cần cân chỉnh tim đáy ống (invert level) tránh tạo túi đọng cặn tại điểm thu giảm
• Trục ống thẳng đứng:
  • Đầu lớn D225 đón dòng từ phía trên, đầu thu nhỏ kết nối sang ống nhánh xả phía dưới
• Kỹ thuật dán keo:
  • Đưa đầu ống vào thẳng trục kịch đáy lòng nong, giữ ép 45~ 60 giây tránh mối nối trượt ra, dưỡng khô tối thiểu 24 giờ trước khi thử áp

5. Lưu ý kỹ thuật khi thi công

Để đảm bảo tuyến ống vận hành an toàn và bền lâu khi sử dụng côn thu d225 uPVC, đội ngũ kỹ sư cần tuân thủ:

• Lắp đặt cùm treo định vị ngay cạnh mối nối để chống rung lắc và dịch chuyển dọc trục do xung lực thủy động
• Che bạt kín khi lưu bãi ngoài trời, tránh ánh nắng chiếu trực tiếp làm giảm độ dẻo dai của vật liệu uPVC
• Phi 225 mm là chuẩn ISO hệ mét nhựa, không có cỡ ống thép inch NPS tương ứng trực tiếp; cần kiểm tra dung sai kỹ trước khi phối ghép với hệ thống ống kim loại
