Đầu nối bích HDPE D125

Đầu nối bích HDPE D125 là loại mặt bích HDPE, giúp nối ống HDPE D125 với van, bơm hoặc thiết bị kim loại thông qua mặt bích rời và bu lông. Không gioăng liền, cần kết hợp thêm bích rời khi lắp đặt. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

1. Đầu nối bích HDPE D125 là gì

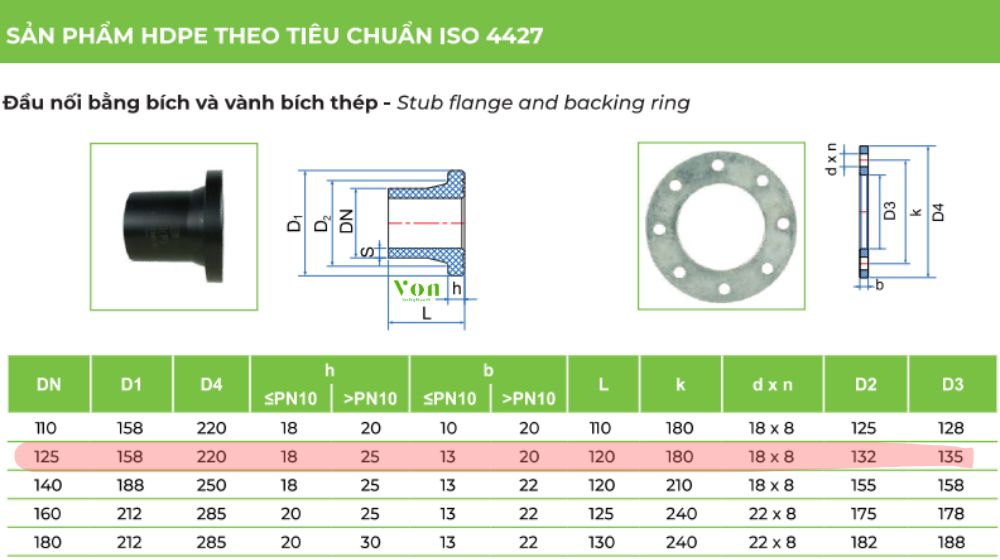

Đầu nối bích HDPE D125 (hay mặt bích HDPE D125, mặt bích HDPE 125) là phụ kiện dạng stub-end làm từ nhựa HDPE có một đầu hàn khớp đường kính ngoài D125 vào ống, đầu còn lại có vành gờ để tựa bích rời (thường bằng thép) lồng bên ngoài, dùng bu lông ép chặt 2 mặt bích lại với nhau.

đầu nối bích hdpe d125 là gì

2. Kiểu kết nối đầu nối bích HDPE D125

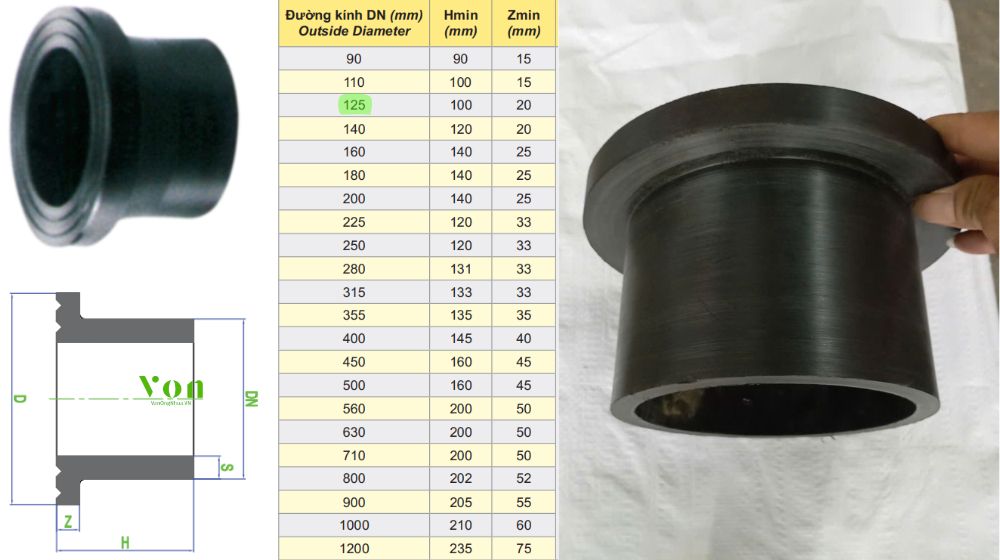

Đầu nối bích HDPE D125 có 2 kiểu kết nối vào ống:

  • Hàn đối đầu (butt fusion): Máy hàn nhiệt nung chảy mặt trong đầu bích và đầu ống, ép liền thành một khối trước khi lồng bích rời
  • Hàn điện trở (electrofusion): Phụ kiện có dây điện trở gắn sẵn trong thân, dùng máy hàn điện trở nung chảy nhựa tại mối nối, chuẩn SDR11

kết nối của đầu nối bích hdpe d125

3. Mức áp lực giới hạn

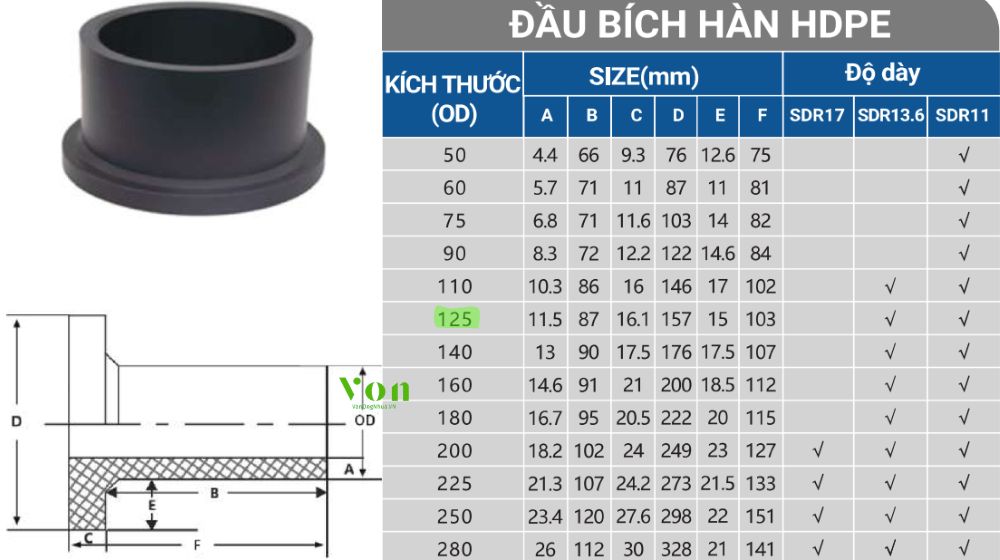

Đầu nối bích HDPE D125 có 2 chuẩn: SDR13.6 (PN12.5, chịu 12.5 bar) và SDR11 (PN16, chịu 16 bar ở 20°C). Chưa có chuẩn SDR17 ở cỡ này. Áp lực làm việc thực tế giảm khi nhiệt độ nước tăng, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống.

áp suất của đầu nối bích hdpe d125

4. Nhãn hiệu đầu nối bích HDPE 125

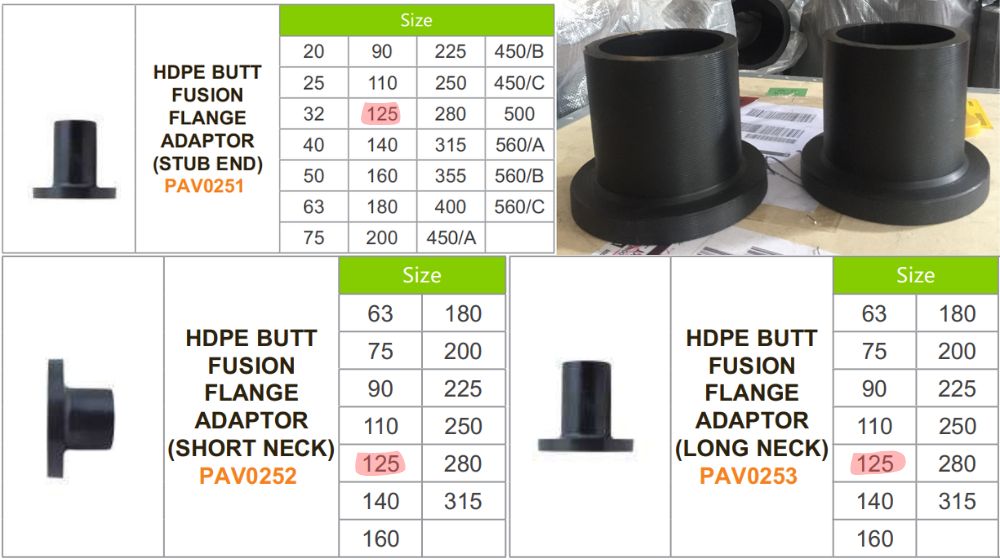

Cỡ D125 hiện có ở đủ cả 4 nhãn hiệu trong danh mục chúng tôi đang phân phối:

  • VON – Có đầu nối bích HDPE 125, đủ 2 chuẩn SDR13.6/SDR11, dạng hàn đối đầu và hàn điện trở
  • PAV – Có mặt bích HDPE 125, cả dòng stub-end thường lẫn 2 biến thể cổ ngắn/cổ dài (short neck/long neck)
  • Dekko – Có mặt bích HDPE 125 dạng hàn đối đầu
  • Tiền Phong – Có đầu nối bích D125 dạng đúc ép phun kèm vành bích thép

Bình Minh hiện chưa có dòng đầu nối bích trong catalogue đang phân phối. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối.

nhãn hiệu đầu nối bích hdpe d125

5. Hướng dẫn kết nối đầu nối bích HDPE D125

Quy trình lắp đặt đầu nối bích HDPE D125 gồm 4 bước, kết hợp cả hàn ống lẫn bắt bích:

  • Lồng bích rời (thép hoặc nhựa) vào đầu ống nhựa HDPE trước khi thực hiện bất kỳ thao tác hàn nào
  • Hàn đầu bích (stub-end) vào đầu ống bằng phương pháp hàn đối đầu hoặc hàn điện trở, theo đúng các bước hàn tiêu chuẩn (vệ sinh, khỏa phẳng, gia nhiệt, ép giữ áp lực đến khi nguội)
  • Đặt gioăng cao su giữa hai mặt bích đối nhau
  • Xoay bích rời căn đúng lỗ bu lông, siết đều theo thứ tự đối xứng (chéo nhau) để lực ép đồng đều trên toàn bộ mặt bích

6. Tổng quát về đầu nối bích HDPE D125

Trên đây là toàn bộ thông tin về đầu nối bích HDPE D125, gồm:

  • Mặt bích HDPE 125
  • Mặt bích HDPE D125

Chúng tôi là nhà nhập khẩu và phân phối trực tiếp các nhãn hiệu mặt bích, ống và van HDPE chính hãng. Liên hệ để được báo giá đầu nối bích HDPE D125 và tư vấn đúng cỡ cho công trình
