Đầu nối bích HDPE D140

Giữa D125 và D160, đầu nối bích HDPE D140 (hay mặt bích HDPE 140, mặt bích HDPE D140) là mắt xích trung gian giúp nối ống HDPE D140 với van, bơm hoặc thiết bị kim loại qua bích rời và bu lông. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

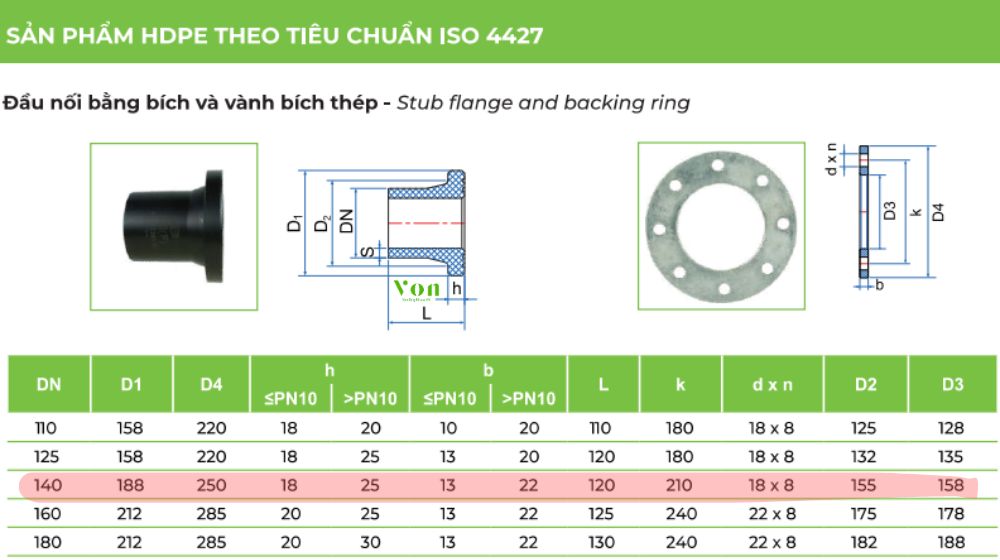

1. Cấu tạo đầu nối bích HDPE D140

Đầu nối bích HDPE D140 là loại mặt bích HDPE dạng stub-end: Một đầu hàn khớp đường kính ngoài D140 vào ống, đầu còn lại có vành gờ để tựa bích rời lồng bên ngoài, siết bằng bu lông.

2. Mặt bích HDPE 140 kết nối bằng cách nào

Đầu nối bích HDPE D140 làm từ nhựa HDPE hiện chỉ có 1 kiểu kết nối vào ống:

• Hàn đối đầu (butt fusion): Máy hàn nhiệt nung chảy mặt trong đầu bích và đầu ống, ép liền thành một khối trước khi lồng bích rời

Đã đối chiếu toàn bộ bảng đầu bích điện trở của Sawa: cỡ D140 không xuất hiện trong bảng, khác với D125 liền dưới và D160 liền trên đều có bản điện trở.

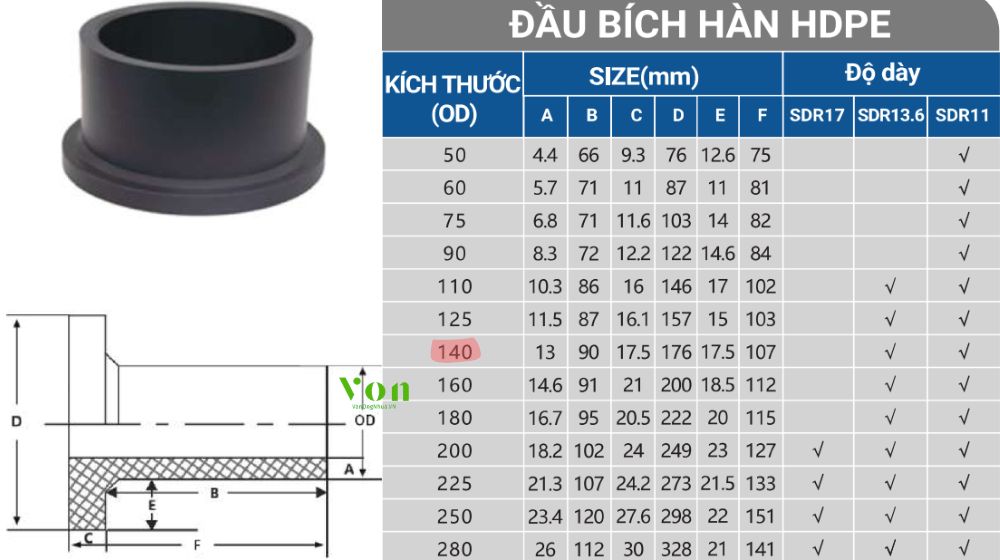

3. Mức áp lực giới hạn mặt bích HDPE D140

Mặt bích HDPE 140 có 2 chuẩn: SDR13.6 (PN12.5, chịu 12.5 bar) và SDR11 (PN16, chịu 16 bar ở 20°C). Áp lực làm việc thực tế giảm dần khi nhiệt độ nước tăng lên, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống.

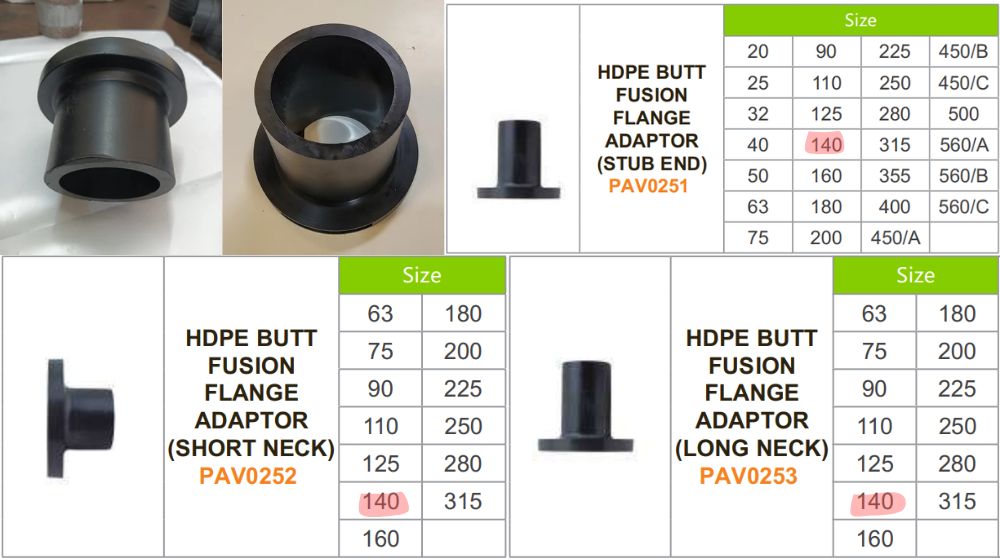

4. Nhãn hiệu đầu nối bích HDPE 140

Cỡ D140 hiện có ở nhiều nhãn hiệu trong danh mục chúng tôi đang phân phối:

• VON – Có mặt bích HDPE 140, đủ 2 chuẩn SDR13.6/SDR11, dạng hàn đối đầu
• PAV – Có đầu nối bích HDPE D140, cả dòng stub-end thường lẫn 2 biến thể cổ ngắn/cổ dài
• Dekko – Có mặt bích HDPE D140, dạng hàn đối đầu
• Tiền Phong – Có đầu nối bích D140 dạng đúc ép phun kèm vành bích thép

Bình Minh hiện chưa có dòng đầu nối bích trong catalogue đang phân phối. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối.

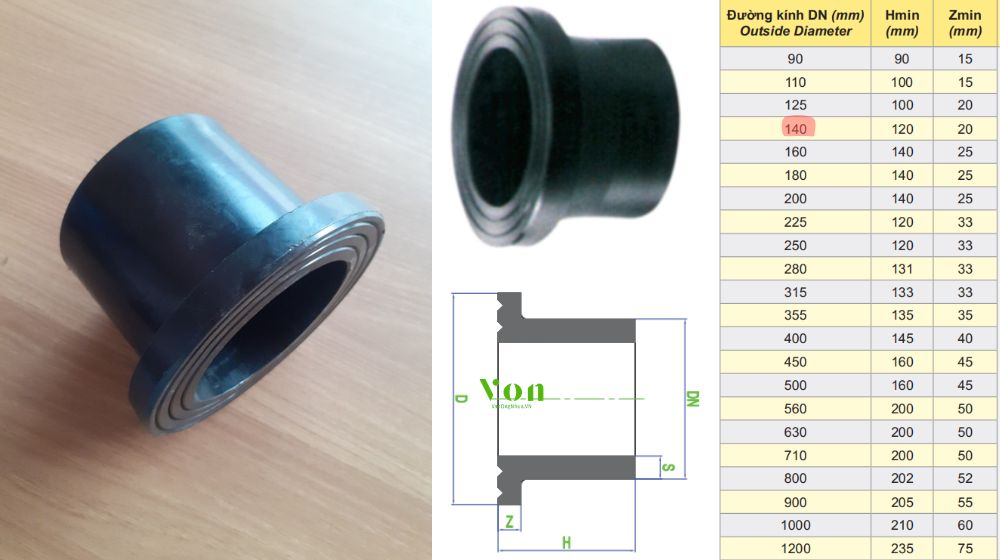

5. Hướng dẫn kết nối đầu nối bích HDPE D140

Quy trình lắp đặt đầu nối bích HDPE D140 gồm 4 bước sau:

• Lồng bích rời vào đầu ống nhựa HDPE trước khi thực hiện bất kỳ thao tác hàn nào
• Hàn đầu bích (stub-end) vào đầu ống bằng hàn đối đầu, theo đúng các bước hàn tiêu chuẩn
• Đặt gioăng cao su giữa hai mặt bích đối nhau
• Xoay bích rời căn đúng lỗ bu lông, siết đều theo thứ tự đối xứng (chéo nhau)

6. Hỏi đáp về mặt bích HDPE D140

• Đầu nối bích HDPE D140 có hàn điện trở không? Chưa có — catalogue VON hiện chỉ có bản hàn đối đầu cho cỡ này
• Có mấy chuẩn áp lực? 2 chuẩn: SDR13.6 (PN12.5) và SDR11 (PN16)
• Hãng nào có sẵn hàng? VON, PAV, Dekko và Tiền Phong đều có; Bình Minh chưa phân phối cỡ này
• Liên hệ chúng tôi để được báo giá đầu nối bích hàn HDPE 140 và các loại van HDPE đi kèm
