Đầu nối bích HDPE D200

Ống HDPE 200 thường đóng vai trò tuyến chính trong nhiều hệ thống cấp thoát nước, nên đầu nối bích HDPE D200 (hay mặt bích HDPE D200) cũng là một trong những cỡ được dùng nhiều, đây cũng là cỡ đầu tiên trong dòng có đủ cả 3 chuẩn áp lực. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

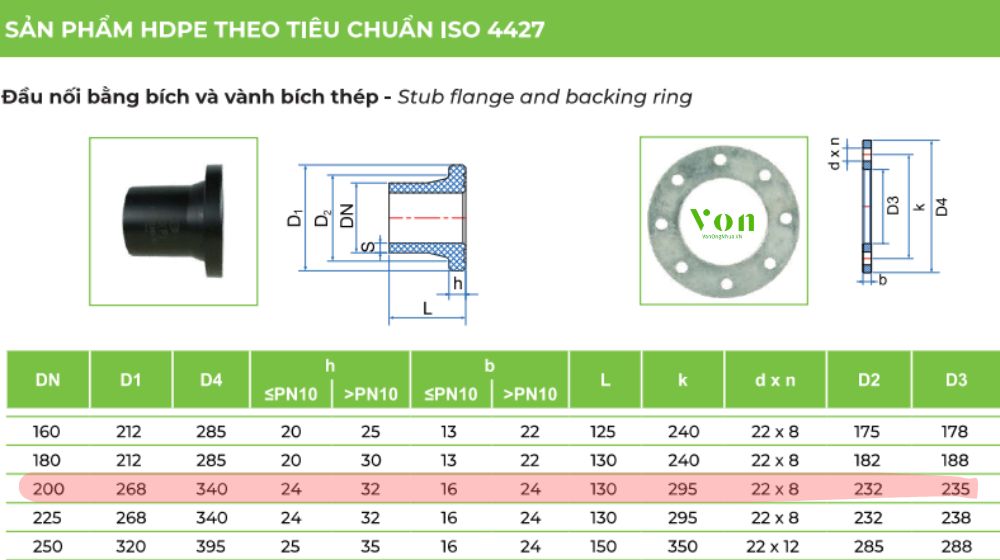

1. Cấu tạo đầu nối bích HDPE D200

Đầu nối bích HDPE D200 là mặt bích HDPE dạng stub-end, với một đầu hàn vào ống HDPE D200 và đầu còn lại có vành gờ làm điểm tựa cho bích rời. Bích được lồng bên ngoài và siết chặt bằng bu lông để tạo mối nối.

cấu tạo của đầu nối bích hdpe d200

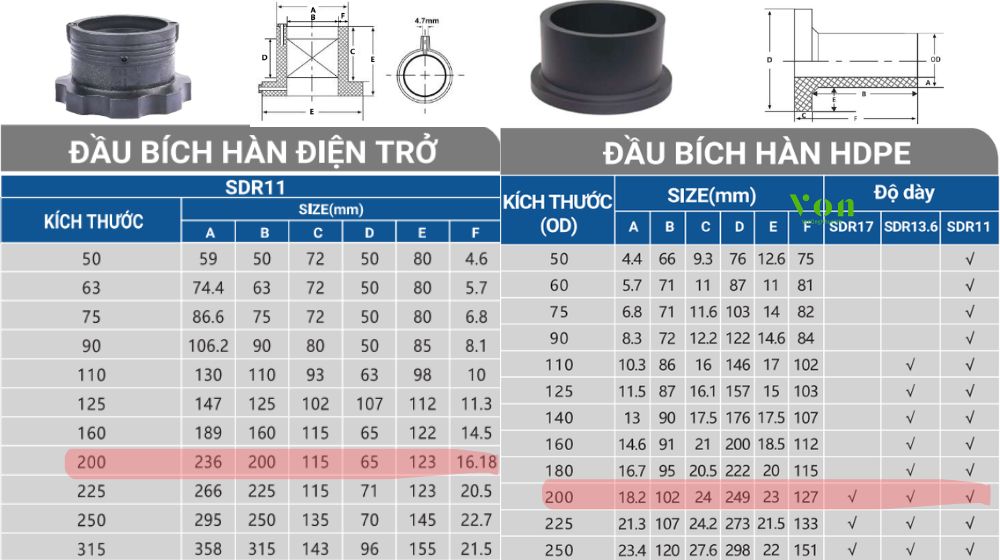

2. Mặt bích HDPE D200 kết nối bằng cách nào

Mặt bích HDPE 200 có 2 kiểu kết nối vào ống:

  • Hàn đối đầu (butt fusion): Máy hàn nhiệt nung chảy mặt trong đầu bích và đầu ống, ép liền thành một khối trước khi lồng bích rời
  • Hàn điện trở (electrofusion): Phụ kiện có dây điện trở gắn sẵn trong thân, dùng máy hàn điện trở nung chảy nhựa tại mối nối, chuẩn SDR11

kết nối đầu nối bích hdpe d200

3. Mức áp lực giới hạn mặt bích HDPE 200

Đầu nối bích HDPE D200 là cỡ đầu tiên trong dòng có đủ cả 3 chuẩn: SDR17 (PN10), SDR13.6 (PN12.5) và SDR11 (PN16, chịu 16 bar ở 20°C).

  • Các cỡ D125-D180 chỉ có tối đa 2 chuẩn
  • Áp lực làm việc thực tế giảm khi nhiệt độ nước tăng, nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống

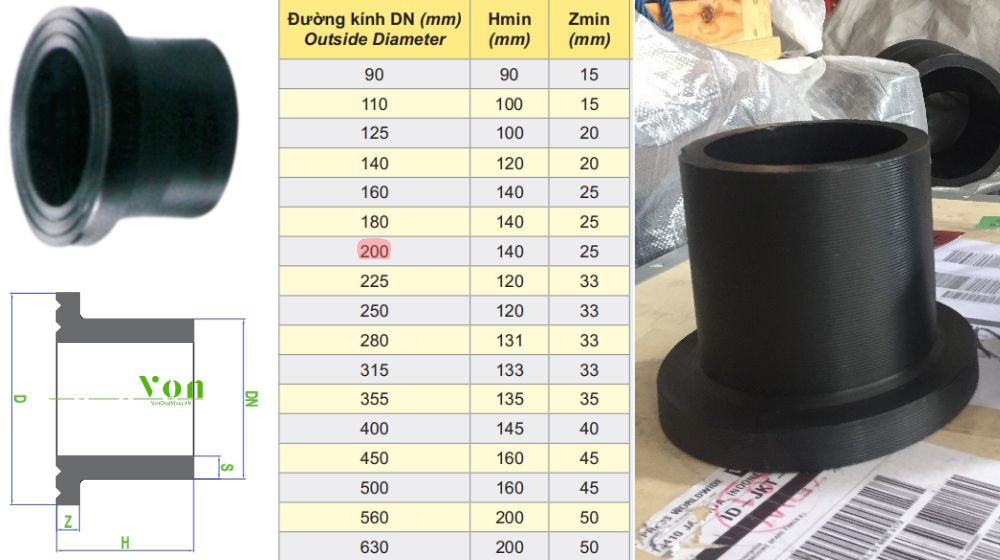

4. Nhãn hiệu đầu nối bích HDPE D200

Cỡ D200 hiện có ở nhiều nhãn hiệu trong danh mục chúng tôi đang phân phối:

  • VON – Có đầu nối bích HDPE D200, đủ 3 chuẩn SDR17/13.6/11, dạng hàn đối đầu và hàn điện trở

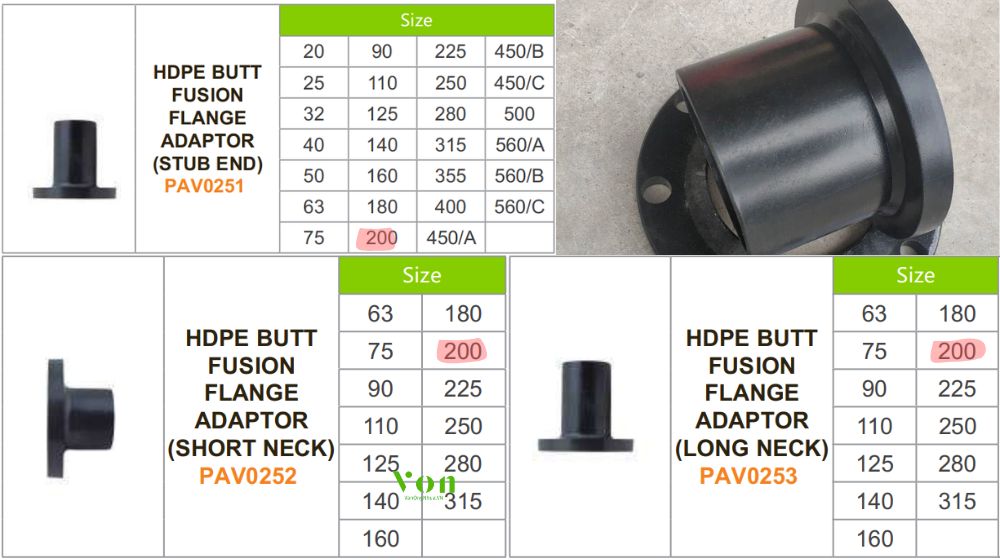

  • PAV – Có mặt bích HDPE D200, cả dòng stub-end thường lẫn 2 biến thể cổ ngắn/cổ dài
  • Dekko – Có mặt bích HDPE D200, dạng hàn đối đầu
  • Tiền Phong – Có đầu nối bích HDPE D200 dạng đúc ép phun kèm vành bích thép

nhãn hiệu đầu nối bích hdpe d200

Bình Minh hiện chưa có dòng đầu nối bích trong catalogue đang phân phối. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối.

5. Hướng dẫn kết nối đầu nối bích HDPE D200

Quy trình lắp đặt đầu nối bích HDPE D200 gồm 4 bước sau:

  • Lồng bích rời vào đầu ống HDPE trước khi thực hiện bất kỳ thao tác hàn nào
  • Hàn đầu bích (stub-end) vào đầu ống bằng hàn đối đầu hoặc hàn điện trở, theo đúng các bước hàn tiêu chuẩn
  • Đặt gioăng cao su giữa hai mặt bích đối nhau
  • Xoay bích rời căn đúng lỗ bu lông, siết đều theo thứ tự đối xứng (chéo nhau)

lắp đặt đầu nối bích hdpe d200

6. Tổng quát về đầu nối bích HDPE 200

Trên đây là toàn bộ thông tin về đầu nối bích HDPE D200, gồm:

  • Mặt bích HDPE 200
  • Mặt bích HDPE D200

Chúng tôi là nhà nhập khẩu và phân phối trực tiếp các nhãn hiệu nhựa HDPE là gì chính hãng. Liên hệ để được báo giá đầu nối bích HDPE D200 và tư vấn đúng cỡ cho công trình.
