Đầu nối bích HDPE D225

Đầu nối bích HDPE D225 (hay mặt bích HDPE 225, mặt bích HDPE D225) giúp nối ống HDPE D225 với van, bơm hoặc thiết bị kim loại qua bích rời và bu lông, thường gặp ở các công trình hạ tầng cấp thoát nước quy mô lớn. Xem cấu tạo, cách lắp đặt, mức áp lực và nhãn hiệu đang phân phối bên dưới.

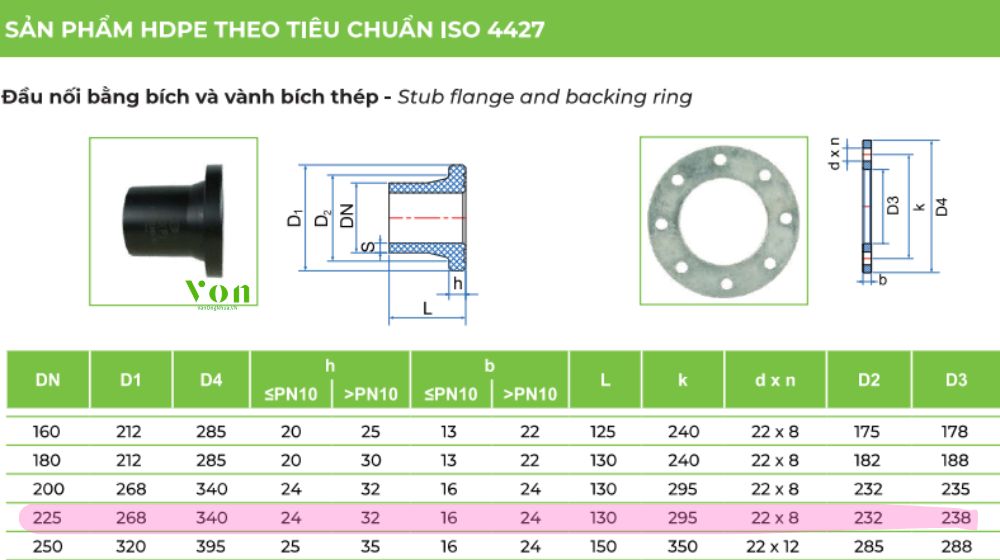

1. Đầu nối bích HDPE D225 là gì

Đầu nối bích HDPE D225 gồm một đầu hàn nối với ống D225 và một đầu có vành gờ để lắp bích rời. Sau khi lồng mặt bích HDPE vào đầu nối, các bu lông được siết chặt để liên kết phụ kiện với van, thiết bị hoặc đường ống mặt bích.

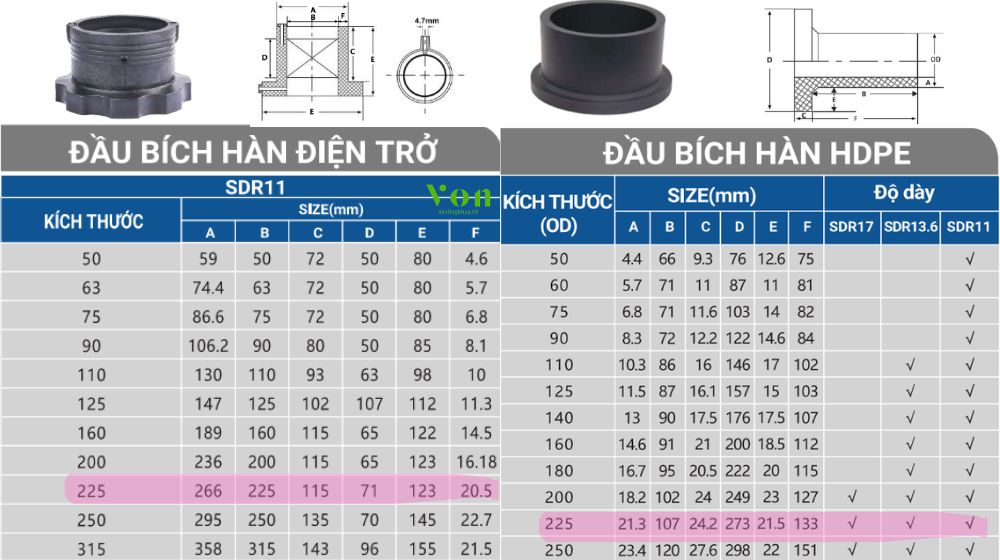

2. Kiểu kết nối đầu nối bích HDPE D225

Đầu nối bích HDPE D225 có 2 kiểu kết nối vào ống:

• Hàn đối đầu (butt fusion):
  • Máy hàn nhiệt gia nhiệt và làm nóng chảy bề mặt tiếp xúc của đầu bích và đầu ống
  • Sau đó ép chúng liền với nhau thành một khối trước khi lắp bích rời
• Hàn điện trở (electrofusion)
  • Phụ kiện được tích hợp sẵn dây điện trở trong thân, sử dụng máy hàn điện trở để gia nhiệt và làm nóng chảy nhựa tại vị trí kết nối
  • Kiểu kết nối này tạo mối hàn chắc chắn và thường áp dụng với đầu nối bích HDPE SDR11

3. Mức áp lực giới hạn

Mặt bích HDPE D225 làm từ nhựa HDPE có đủ 3 chuẩn, tương ứng với khả năng chịu áp khác nhau, cụ thể như sau:

• SDR17 (PN10), SDR13.6 (PN12.5) và SDR11 (PN16, chịu 16 bar ở 20°C)
• Áp lực làm việc thực tế giảm dần khi nhiệt độ nước tăng lên
• Nên đối chiếu hệ số suy giảm áp suất theo nhiệt độ trước khi tính toán cho hệ thống

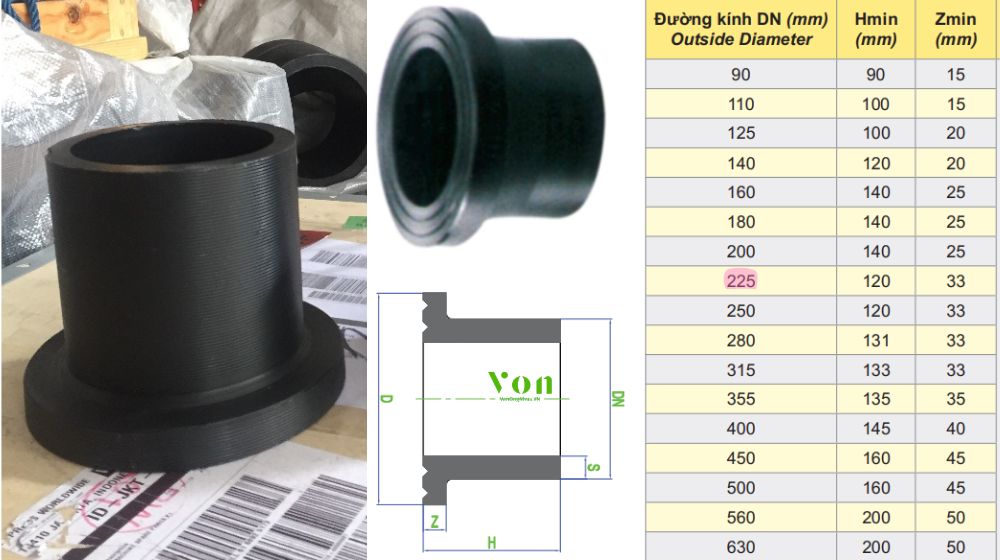

4. Nhãn hiệu đầu nối bích HDPE D225 tại VN

Cỡ D225 hiện có ở nhiều nhãn hiệu trong danh mục chúng tôi đang phân phối:

• VON – Có mặt bích HDPE 225, đủ 3 chuẩn SDR17/13.6/11, dạng hàn đối đầu và hàn điện trở

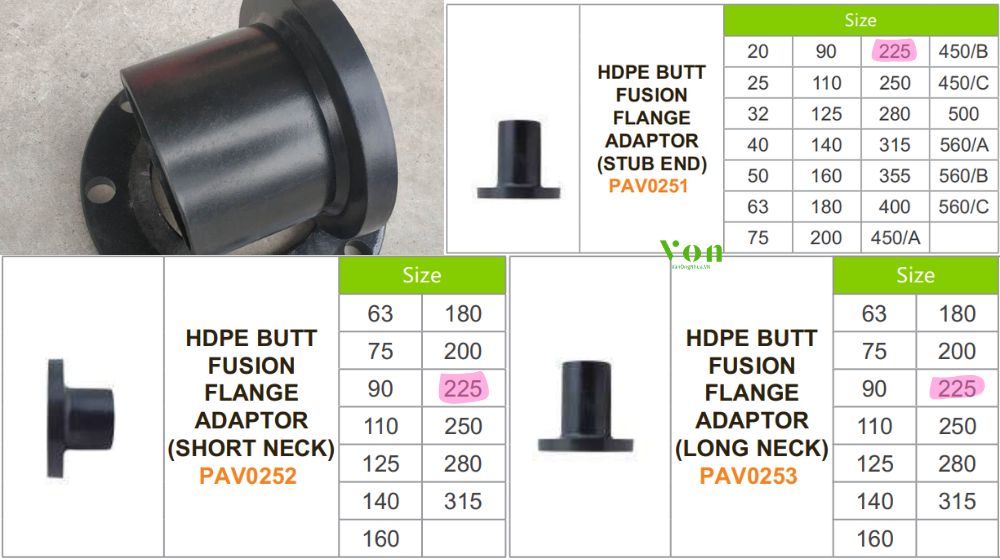

• PAV – Có mặt bích HDPE D225, đủ 3 kiểu dáng: stub-end thường, cổ ngắn (short neck) và cổ dài (long neck)
• Dekko – Có đầu nối bích HDPE D225, dạng hàn đối đầu
• Tiền Phong – Có mặt bích HDPE D225 dạng đúc ép phun kèm vành bích thép

Bình Minh hiện chưa có dòng đầu nối bích trong catalogue đang phân phối. Xem thêm bảng tra kích thước ống HDPE hoặc toàn bộ phụ kiện ống HDPE đang phân phối

5. Hướng dẫn kết nối mặt bích HDPE 225

Quy trình lắp đặt mặt bích HDPE 225 gồm 4 bước sau:

• Lồng bích rời vào đầu ống HDPE trước khi thực hiện bất kỳ thao tác hàn nào
• Hàn đầu bích (stub-end) vào đầu ống bằng hàn đối đầu hoặc hàn điện trở, theo đúng các bước hàn tiêu chuẩn
• Đặt gioăng cao su giữa hai mặt bích đối nhau
• Xoay bích rời căn đúng lỗ bu lông, siết đều theo thứ tự đối xứng (chéo nhau)

6. Hỏi đáp về đầu nối bích HDPE D225

• Mặt bích HDPE 225 dùng khi nào? Khi cần nối ống D225 với van, bơm hoặc thiết bị kim loại có mặt bích tiêu chuẩn
• Có mấy chuẩn áp lực? Đủ 3 chuẩn: SDR17, SDR13.6 và SDR11
• Hãng nào có sẵn hàng? VON, PAV, Dekko và Tiền Phong đều có; Bình Minh chưa phân phối cỡ này
• Liên hệ chúng tôi để được báo giá đầu nối bích hàn HDPE 225 và các loại van HDPE đi kèm
