Mặt bích nhựa 114

Mặt bích nhựa 114 là phụ kiện được sử dụng phổ biến trong nhiều hệ thống ống nhựa công nghiệp và dân dụng hiện nay. Tuy nhiên, không ít kỹ sư và người dùng vẫn nhầm lẫn về kích thước phi 114 và 110. Để làm rõ vấn đề hãy cùng các kỹ sư của chúng tôi tìm hiểu trong bài viết dưới đây!

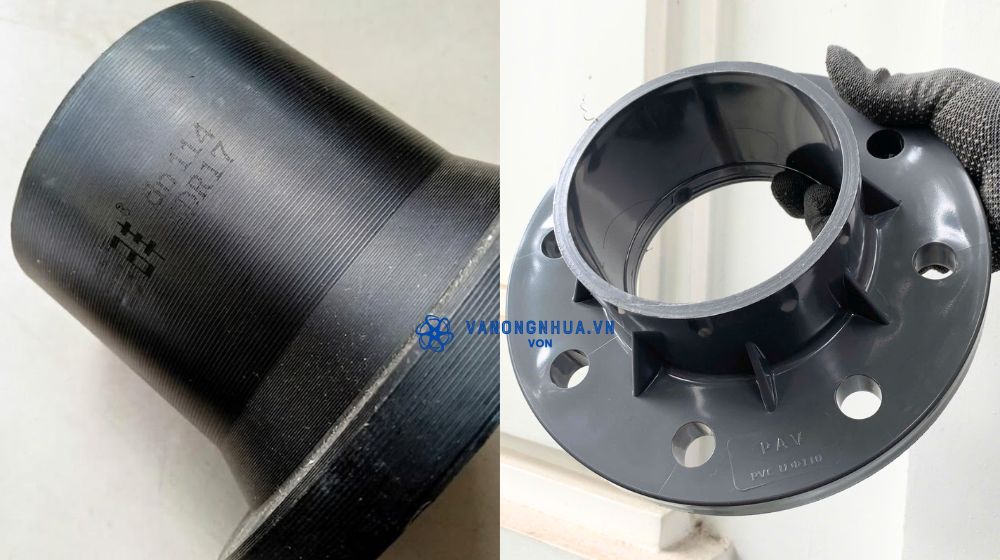

1. Tại sao gọi mặt bích nhựa 114 là DN100

Đây là câu hỏi đầu tiên mà hầu hết người mới sử dụng mặt bích nhựa 114 đều thắc mắc. Câu trả lời nằm ở cách quy đổi kích thước ống tương xứng với loại phụ kiện ống nhựa này:

• Trong hệ ống inch (phổ biến trong tiêu chuẩn ANSI/ASME của Mỹ và JIS của Nhật), ống 4 inch có đường kính ngoài (OD) đúng bằng 114,3 mm – thường làm tròn thành 114 mm
• DN (Diameter Nominal) là đường kính danh nghĩa. DN100 tương ứng với cỡ ống 4 inch trong hệ thống đường ống công nghiệp
• Vì vậy, mặt bích nhựa 114 cũng chính là mặt bích nhựa DN100

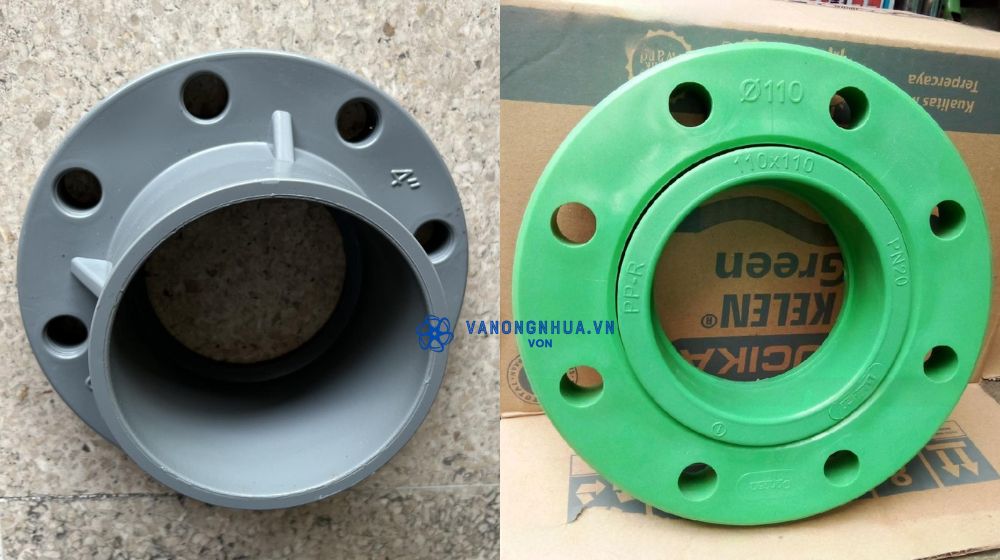

2. Lắp mặt bích nhựa 114 và ống 110 được không

Đây là điểm gây nhầm lẫn phổ biến nhất tại thị trường Việt Nam, và câu trả lời là có thể – nhưng cần hiểu rõ bản chất. Ở Việt Nam tồn tại song song hai hệ quy chuẩn kích thước ống nhựa:

• Hệ inch (tiêu chuẩn quốc tế):
  • Ống nhựa DN100 có đường kính ngoài đúng bằng 114 mm. Mặt bích nhựa 114 được thiết kế khớp hoàn toàn với loại ống này.
• Hệ mét (phổ biến trong kích thước ống nhựa PVC):
  • Ống nhựa phi 110 có đường kính ngoài là 110mm, tương đương DN110 trong hệ mét – không phải DN100

• Như vậy, về mặt kỹ thuật phi 110 ≠ 114 mm, hai loại này lệch nhau đúng 4mm
• Trong thực tế thi công, nhiều thợ vẫn lắp ống phi 110 vào mặt bích nhựa 114 bằng cách dùng keo dán chuyên dụng hoặc hàn nhiệt để lấp kín khe hở 4mm
• Lưu ý: Không thể lắp ống phi 114 cho mặt bích nhựa phi 110 vì thường ống sẽ được lồng vào bích

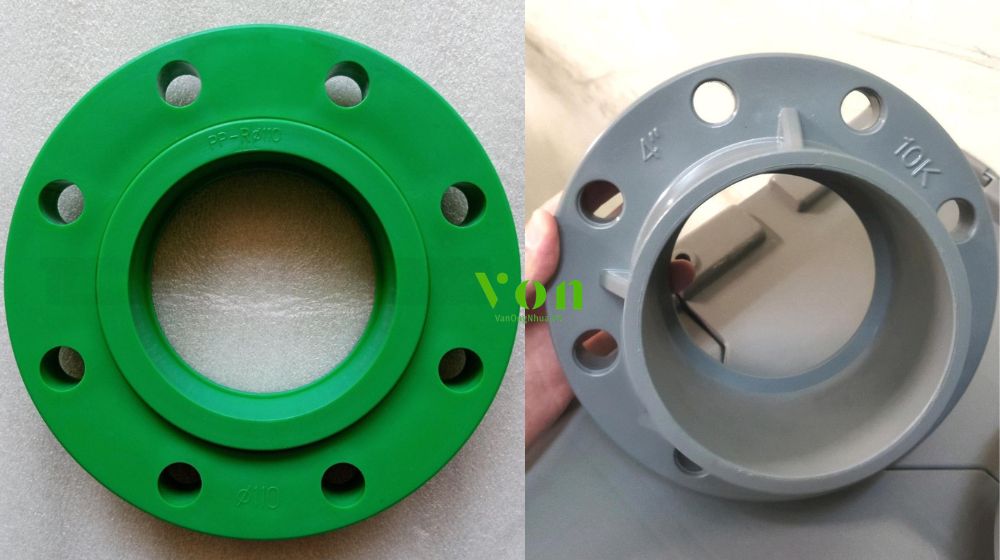

3. Vật liệu đúc mặt bích nhựa phi 110

Thông tin quan trọng không kém kích thước chính là vật liệu. Mặt bích nhựa phi 110 / mặt bích nhựa 114 hiện được sản xuất bằng các loại vật liệu nhựa phổ biến sau:

• Mặt bích PVC / uPVC: Phổ biến nhất, giá thấp, dùng cho nước sạch, nước thải, hóa chất nhẹ. Màu trắng hoặc xám
• Bích cPVC: Chịu nhiệt cao hơn PVC, dùng cho nước nóng hoặc hóa chất có nhiệt độ
• Bích PPR: Dùng cho hệ thống nước nóng – lạnh, hàn nhiệt bằng máy chuyên dụng
• Mặt bích HDPE: Dẻo, chịu va đập tốt, dùng nhiều trong hệ thống cấp nước ngoài trời, chôn ngầm
• Bích PVDF: Cao cấp, chịu hóa chất mạnh và nhiệt độ cao, thường dùng trong công nghiệp hóa chất

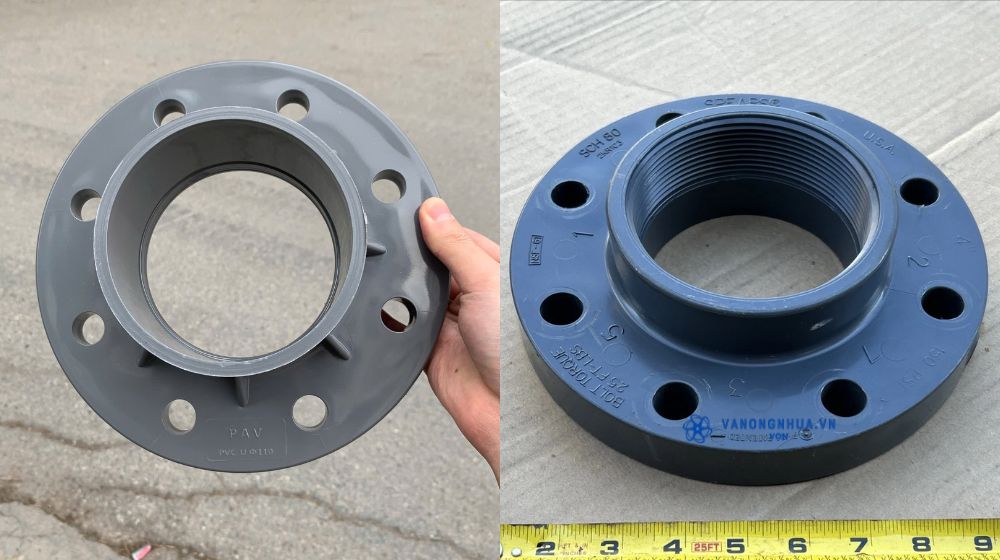

4. Kết nối của mặt bích nhựa 114

Mặt bích nhựa 114 có thể kết nối với ống theo các phương pháp sau:

• Dán keo (socket / dạng bầu): Phổ biến nhất cho PVC và UPVC. Đầu ống đưa vào lỗ bầu của mặt bích và dán bằng keo chuyên dụng
• Hàn nhiệt (butt fusion / socket fusion): Dùng cho PPR và HDPE. Cần máy hàn nhiệt, mối hàn liền khít, không dùng keo
• Ren trong: Mặt bích có ren để vặn thẳng vào ống ren – ít phổ biến ở cỡ DN100

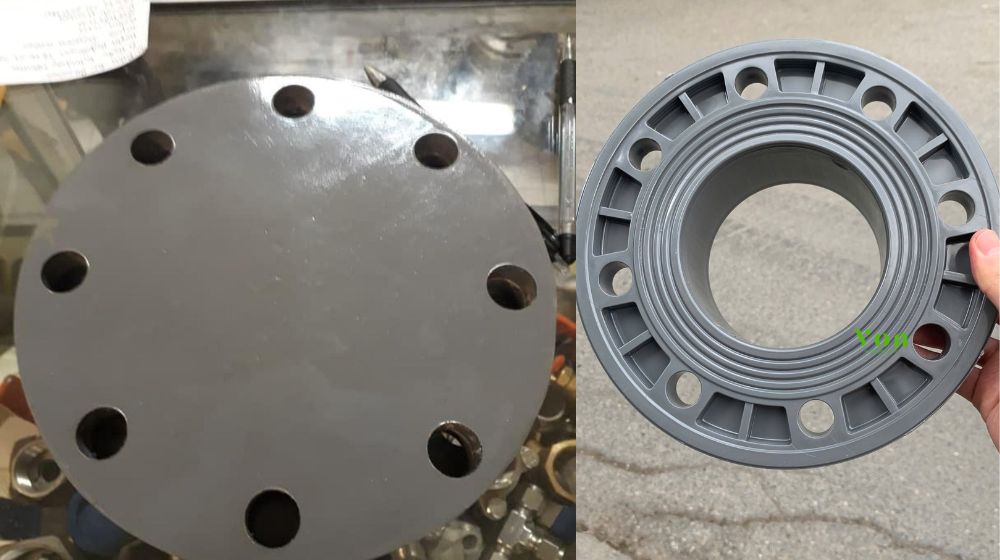

5. Chủng loại của mặt bích nhựa phi 110

Để đáp ứng các yêu cầu lắp đặt đa dạng từ bản vẽ thiết kế đến hiện trường thi công thực tế, dòng bích này được phân chia thành nhiều chủng loại kết cấu khác nhau.

• Mặt bích rỗng: Chủng loại phổ biến nhất của mặt bích nhựa phi 110. Thiết kế rỗng giữa giúp đút thẳng ống nhựa vào trong để dán keo hoặc hàn tiến hành kết nối nhanh
• Mặt bích mù: Loại bích đặc không có lỗ thoát ở giữa, thường dùng làm nắp bịt cuối đường ống mặt bích nhựa
• Mặt bích lồng: Sử dụng kết hợp với đầu bích (stub end). Loại này cho phép vòng bích nhựa xoay tự do quanh đầu bích, giúp thợ lắp đặt dễ dàng căn chỉnh các lỗ bu-lông khi lắp đặt

6. Lưu ý chọn mặt bích nhựa DN100

Dưới đây là các lưu ý, sai lầm thường gặp của mặt bích nhựa 114 và cách phòng tránh:

• Nhầm phi 110 với 114: Luôn xác nhận ống đang dùng là ống hệ mét (phi 110) hay ống hệ inch (phi 114) trước khi chọn mặt bích
• Không kiểm tra tiêu chuẩn bu lông: Mặt bích JIS 10K và PN10 đều chịu áp 10 bar nhưng kích thước lỗ bu lông khác nhau – lắp lẫn sẽ không khít
• Bỏ qua vật liệu: PVC thường không dùng cho nước nóng trên 60°C hay hóa chất mạnh. Xác nhận môi chất trước khi chọn
• Không kiểm tra phương pháp kết nối ống: Mặt bích dán keo không thể dùng cho ống HDPE – cần chọn đúng kiểu kết nối theo loại ống
• Mua rời thiếu đồng bộ: Mặt bích nhựa DN100 cần đi kèm đúng gioăng làm kín và bu lông cùng tiêu chuẩn để lắp hoàn chỉnh

7. Độ phổ biến của mặt bích nhựa 114 tại VN

Mặt bích nhựa 114 là một trong những cỡ mặt bích nhựa được dùng nhiều nhất tại Việt Nam, xuất hiện trong hầu hết các phân khúc công trình:

• Cấp nước sinh hoạt và công nghiệp: Kết nối van, đồng hồ đo lưu lượng, bơm nước trên tuyến ống DN100
• Hệ thống xử lý nước thải: Dùng nhiều trong các trạm bơm nước thải, hồ sinh học
• Công nghiệp hóa chất: Dùng vật liệu uPVC, cPVC, PVDF tùy môi chất
• Nông nghiệp và thủy lợi: Phổ biến trong hệ thống tưới tiêu quy mô lớn
