Mặt bích nhựa phi 90

Mặt bích nhựa phi 90 là giải pháp liên kết không thể thiếu trong các hệ thống cấp thoát nước và hóa chất hiện nay. Lý do gì khiến dòng bích này được ưa chuộng đến vậy? Bài viết này, dưới góc nhìn của một kỹ sư đường ống, sẽ giải mã và hướng dẫn bạn cách sử dụng hiệu quả nhất

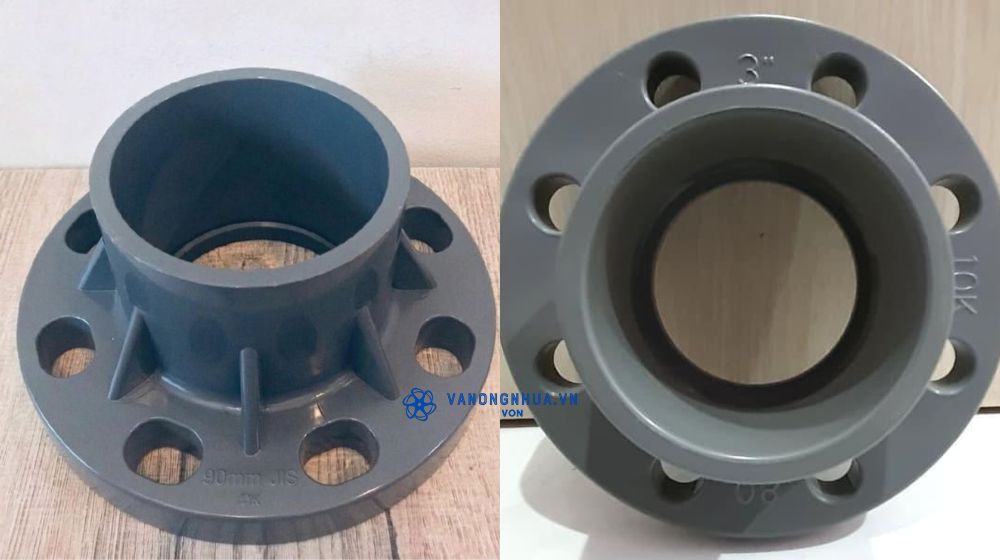

1. Mặt bích nhựa phi 90 là gì

Mặt bích nhựa phi 90 là phụ kiện ống nhựa dùng để kết nối, ghép nối các đoạn ống có đường kính danh nghĩa 90mm với nhau hoặc với thiết bị, van, máy bơm. Tên gọi của mặt bích nhựa 90 đã nói lên tất cả:

• Mặt bích: Phụ kiện dạng mặt phẳng hình tròn có lỗ bu lông dùng để ghép nối
• Nhựa: Được chế tạo từ các loại vật liệu nhựa kỹ thuật
• Phi 90: Đường kính ống phù hợp là 90mm

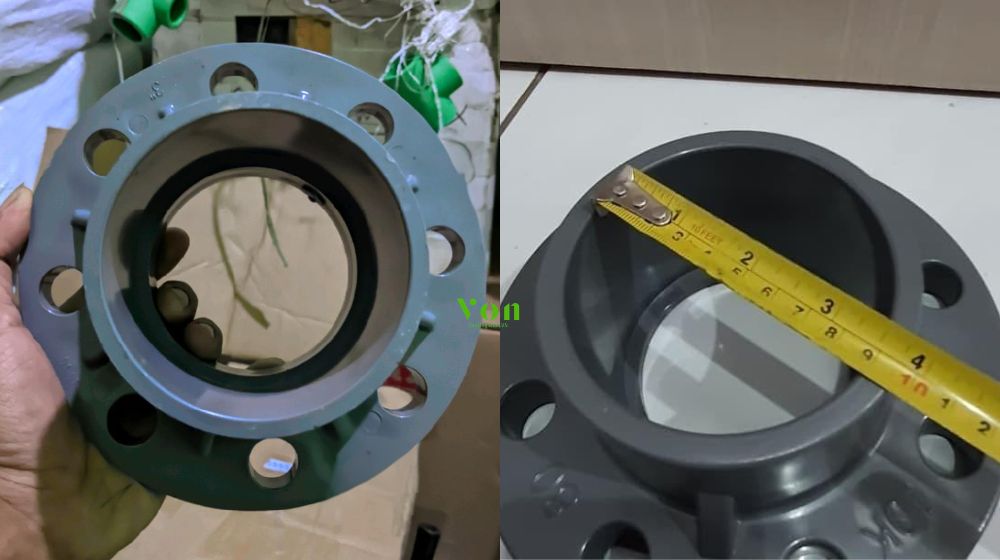

2. Tại sao mặt bích nhựa 90 lại lắp vừa ống DN80

Đây là thắc mắc phổ biến xuất phát từ sự khác biệt giữa hai hệ đo lường ống. Mặt bích nhựa DN80 và mặt bích nhựa phi 90 thực chất là cùng một phụ kiện, chỉ khác tên gọi theo từng hệ tiêu chuẩn:

• Hệ inch (ống thép/nhựa inch): Ống DN80 tương đương ống 3 inch, đường kính ngoài thực tế khoảng 88–89mm → gọi là mặt bích nhựa DN80
• Hệ mét (ống nhựa mét): Ống có đường kính danh nghĩa 90mm → gọi là mặt bích nhựa phi 90 hoặc mặt bích nhựa DN90
• Kết luận: Cả hai tên đều chỉ cùng một cỡ bích, dùng lắp cho ống có đường kính xấp xỉ 89 ~ 90mm

Để hiểu rõ hơn về kích thước DN80 hay DN90, hãy tham khảo thêm bài viết kích thước ống nhựa PVC (một trong những kích thước ống nhựa phổ biến nhất)

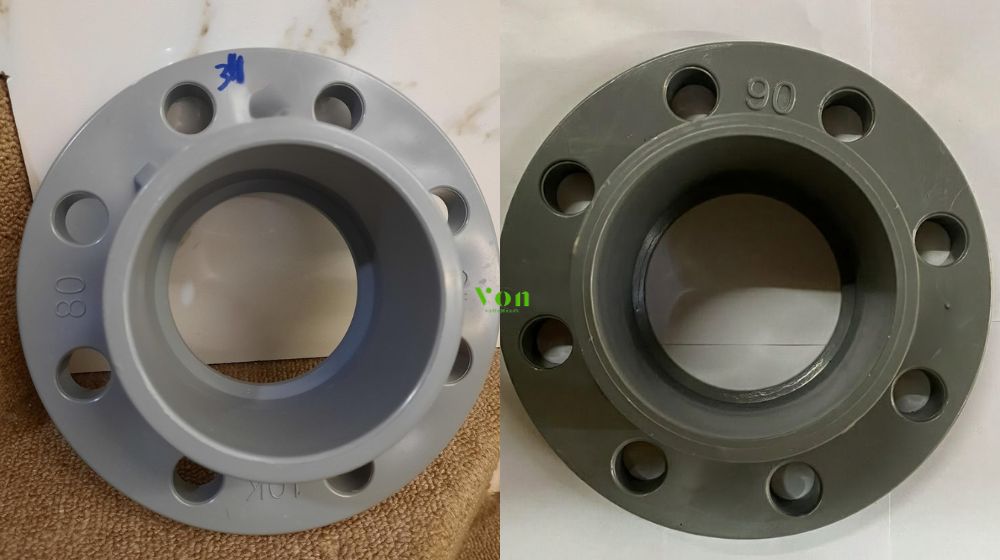

3. Mặt bích nhựa DN80 có bao nhiêu lỗ

Số lượng lỗ trên thân bích là yếu tố kỹ thuật cực kỳ quan trọng giúp liên kết bu lông chính xác với các phụ kiện hoặc mặt bích kim loại đối tác. Tùy thuộc vào thiết kế cụ thể và chủng loại vật liệu chế tạo, số lượng lỗ của dòng mặt bích nhựa DN80 được phân chia rõ rệt như sau:

• Đối với các loại bích liền tiêu chuẩn nhựa PVC, uPVC, cPVC:
  • Thường được thiết kế sẵn có 8 lỗ bắt bu lông để đảm bảo tính an toàn cho dòng mặt bích nhựa phi 90 khi vận hành.
• Đối với các loại đầu nối bích HDPE hoặc PPR (stub-end):
  • Không có lỗ sẵn trên thân bích vì chỉ làm đầu bích trung gian, người dùng cần kết hợp dòng mặt bích nhựa 90 này với một mặt bích thép rời bên ngoài để bắt bu lông

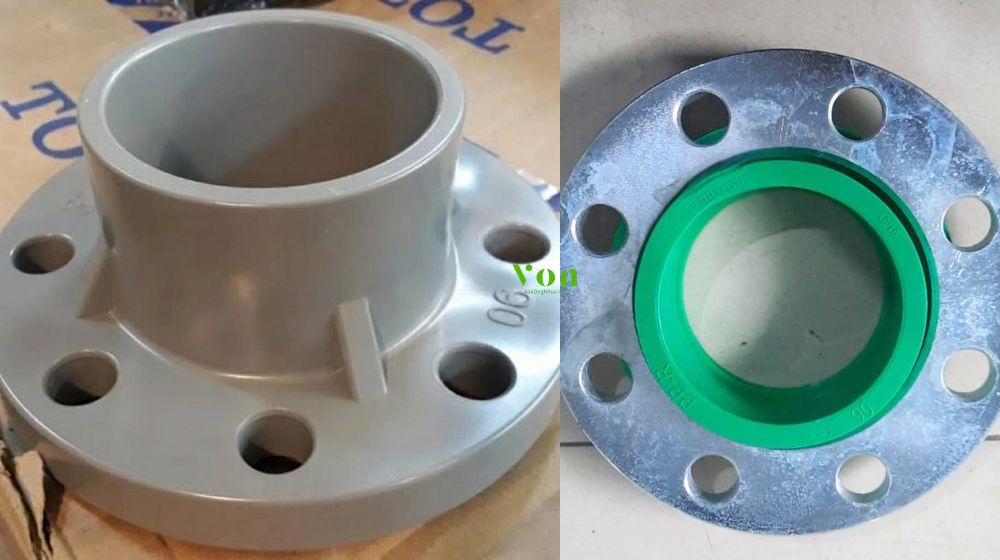

4. Mặt bích nhựa phi 90 loại nào tốt nhất

Trong thực tế thi công, việc đánh giá chất lượng phụ kiện không dựa trên một tiêu chuẩn tuyệt đối mà phụ thuộc hoàn toàn vào mức độ tương thích của phụ kiện với điều kiện vận hành. Để lựa chọn được dòng mặt bích nhựa phi 90 tối ưu nhất, người dùng cần lưu ý các khía cạnh phân loại và vật liệu phù hợp sau đây:

Phân loại theo kiểu bích:

• Bích liền: Đúc liền, lắp cố định với ống
• Bích mù: Bịt kín đầu ống, dùng khi cần chặn dòng chảy
• Bích lồng: Dùng khi cần lắp đặt linh hoạt

Theo vật liệu nhựa:

• Mặt bích PVC: Phổ biến, giá tốt, chịu hóa chất thông thường, phù hợp cấp thoát nước
• Bích cPVC: Chịu nhiệt tốt hơn, phù hợp đường ống nước nóng
• Mặt bích HDPE: Dẻo dai, chịu va đập, dùng nhiều trong công nghiệp và chôn ngầm
• Bích PPR: Chịu nhiệt cao, phổ biến trong hệ thống nước nóng lạnh dân dụng

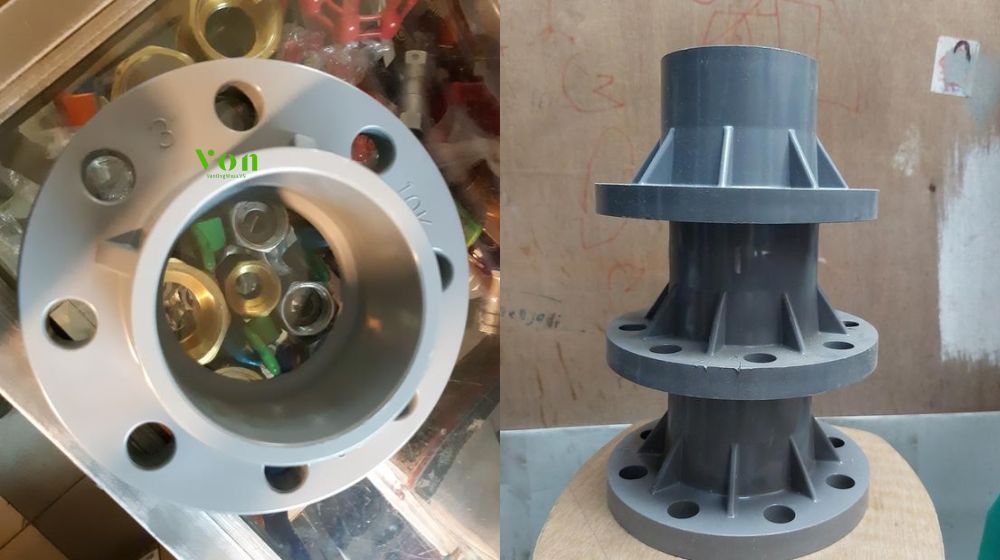

5. Phương pháp kết nối của mặt bích nhựa 90

Mỗi loại chất liệu nhựa cấu thành đều có những đặc tính vật lý và hóa học riêng biệt, đòi hỏi quy trình kỹ thuật thi công lắp đặt khác nhau để đảm bảo độ bền tối đa. Các phương pháp thi công kết nối phổ biến nhất dành cho dòng mặt bích nhựa 90 hiện nay bao gồm:

• Dán keo (solvent cement): Dùng keo dán ống nhựa cho bích PVC, uPVC, cPVC – nhanh, gọn, phù hợp thi công phổ thông
• Nối ren: Dùng cho các đầu bích có ren trong hoặc ren ngoài, dễ tháo lắp khi cần bảo trì
• Hàn nhiệt (butt fusion): Dùng cho HDPE và PPR – mối nối bền, kín khít, phù hợp áp lực cao hoặc môi trường khắc nghiệt

6. Cách nhận biết mặt bích nhựa phi 90

Để xác định đúng mặt bích nhựa DN80 / phi 90, có thể dùng các cách sau:

• Đọc ký hiệu trên thân bích: nhà sản xuất thường in thông số kích thước, vật liệu, áp lực định mức trực tiếp trên phụ kiện
• Đo kích thước và đối chiếu tiêu chuẩn: đo đường kính trong, đường kính ngoài và đường tròn tâm lỗ bu lông, sau đó so sánh với bảng tiêu chuẩn mặt bích (JIS, DIN, ANSI…)
• Lắp thử với ống: mặt bích nhựa 90 đúng chuẩn sẽ khớp khít với ống phi 90 mà không bị hở hay chặt bất thường
• Xem thông tin trên bao bì: vỏ hộp thường ghi rõ ký hiệu DN80, phi 90 hoặc DN90 cùng tiêu chuẩn áp dụng
