Tê PVC D110 D114

Tê PVC D110 là phụ kiện chia nhánh 90 độ dùng cho đường ống nhựa PVC phi 110 mm. Bài viết cung cấp thông tin ngắn gọn về cấu tạo, so sánh quy cách 110 mm và 114 mm, các cấp áp suất làm việc và quy trình thi công đúng kỹ thuật.

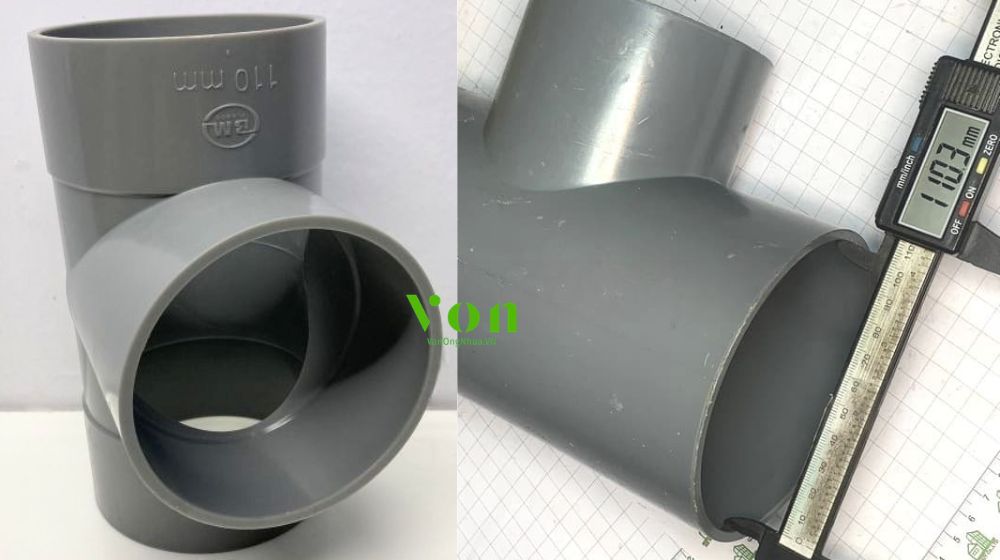

1. Tê PVC D110 là gì

Tê PVC D110, còn gọi là tê PVC 110, là phụ kiện nối hình chữ T dùng để trích xuất hoặc nhập dòng chảy trên tuyến ống nhựa PVC đường kính 110 mm. Phụ kiện có ba đầu mở được thiết kế tạo thành góc vuông 90 độ chuẩn xác.

Đặc điểm cơ bản của tê PVC 110:

• Vật liệu chế tạo: Nhựa PVC nguyên sinh, không tái chế, chịu lực tác động cơ học tốt
• Khả năng chống ăn mòn: Chịu được nước ngầm phèn nhẹ, nước thải sinh hoạt và nước mặn, không bị gỉ sét
• Lòng ống trơn nhẵn: Giúp dòng chảy qua điểm chia nhánh thông suốt, hạn chế tích tụ mảng bám

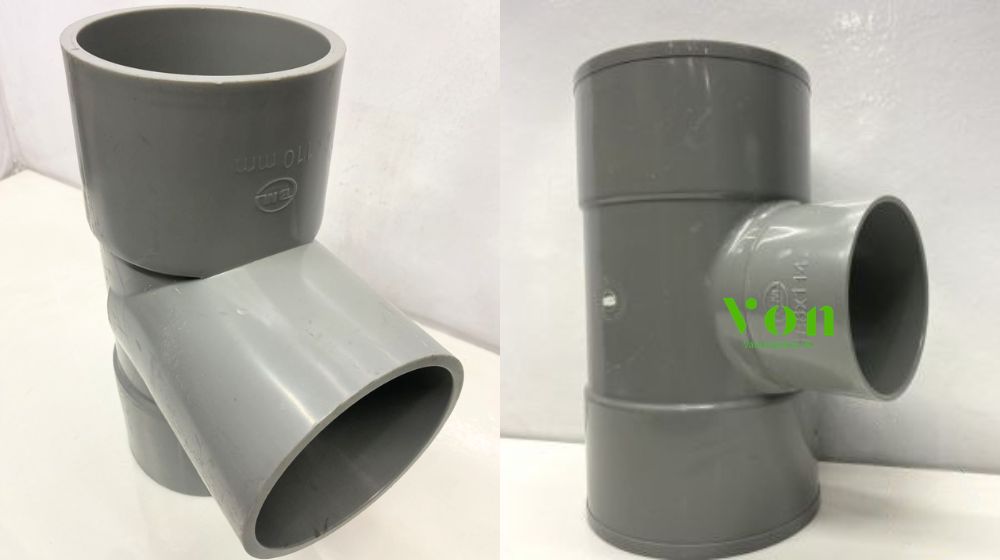

2. So sánh tê PVC 110 và 114

Tê PVC D110 và tê PVC D114 là hai quy cách kích thước dễ gây nhầm lẫn trên thị trường. Việc phân biệt rõ hai chuẩn phụ kiện PVC này giúp tránh chọn sai vật tư khi thi công:

• Tê PVC D110 (110 mm): Sản xuất theo hệ milimét (ISO 1452 / TCVN 8491), lắp vừa với ống nhựa có đường kính ngoài đúng 110 mm
• Tê PVC D114 (114 mm):
  • Sản xuất theo hệ inch (chuẩn BS / ASTM / AS), lắp với ống nhựa đường kính ngoài 114 mm
  • Quy cách 114 mm này tương đương với ống 4 inch (ống nhựa/thép 4 inch có O.D thực tế là 114,3 mm)
• Khả năng lắp ghép: Ống 110 mm và 114 mm là hai quy cách khác nhau, không thể dùng chung tê PVC 114 và 110 nếu nhà sản xuất không làm miệng tê dung sai rộng

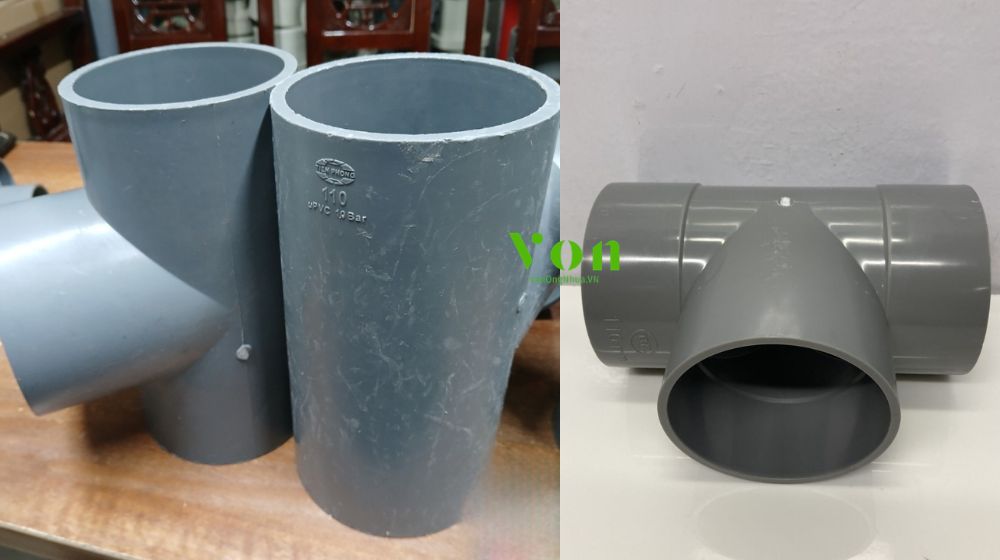

3. Áp suất làm việc của tê PVC 110 và 114

Tê PVC D110 và tê PVC D114 được đúc với các mức độ dày thành ống khác nhau để đáp ứng từng ngưỡng áp lực của tuyến ống. Khi lựa chọn tê nhựa PVC, kỹ sư cần chú ý đến ký hiệu áp suất PN in trên thân:

• PN6: Thành tê PVC 114 và 110 mỏng, chịu áp suất tối đa 6 bar, thích hợp cho hệ thống thoát nước tự chảy hoặc thoát nước mưa
• PN10: Thành tê PVC 110 và 114 dày trung bình, chịu áp suất 10 bar, dùng phổ biến cho hệ thống cấp nước sinh hoạt tòa nhà
• PN16: Thành tê PVC D114 và D110 rất dày, chịu áp suất 16 bar, chuyên dùng cho tuyến ống áp lực cao hoặc trạm bơm

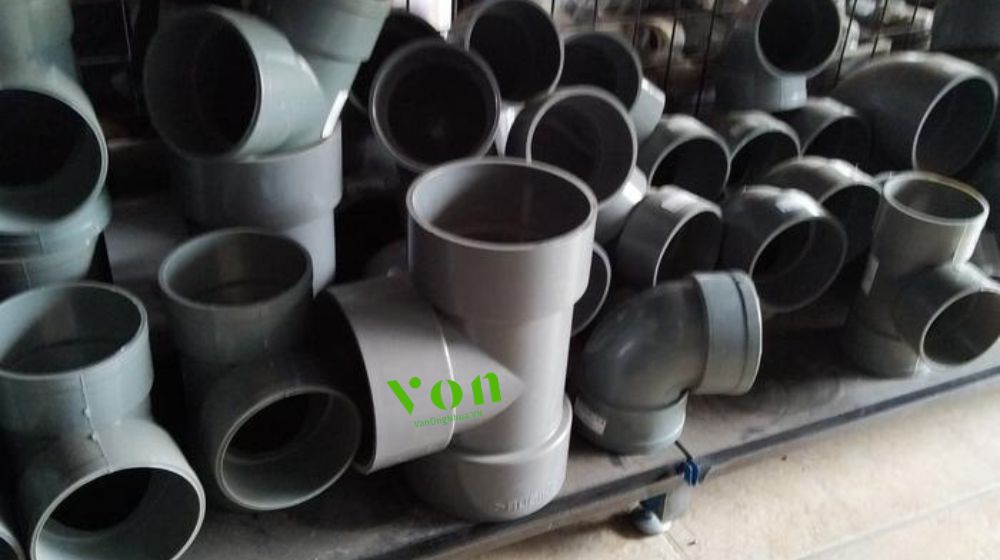

4. Kết nối tê PVC D110 và D114 với ống

Tê PVC D110 và D114 được kết nối với đường ống bằng phương pháp dán keo lạnh chuyên dụng. Để đảm bảo mối nối kín khít, bền chắc và đạt độ bền lâu dài, quá trình lắp đặt loai phụ kiện ống nhựa này nên thực hiện theo 5 bước sau:

• Bước 1: Cắt đầu ống vuông góc, sau đó vát mép khoảng 15 ~ 20° để hạn chế gạt lớp keo khi đưa ống vào lòng tê
• Bước 2: Vệ sinh sạch bụi bẩn, dầu mỡ và hơi ẩm trên bề mặt ngoài đầu ống cũng như mặt trong của tê PVC 110
• Bước 3: Quét đều keo dán PVC chuyên dụng lên cả đầu ống và mặt trong miệng tê, đảm bảo lớp keo phủ liên tục
• Bước 4: Đẩy nhanh đầu ống vào hết cữ đến gờ chặn, đồng thời căn chỉnh đúng hướng nhánh rẽ và giữ cố định khoảng 20 ~ 30 giây
• Bước 5: Lau sạch phần keo thừa tràn ra ngoài và để mối nối ổn định tối thiểu 24 giờ trước khi vận hành hoặc thử áp hệ thống

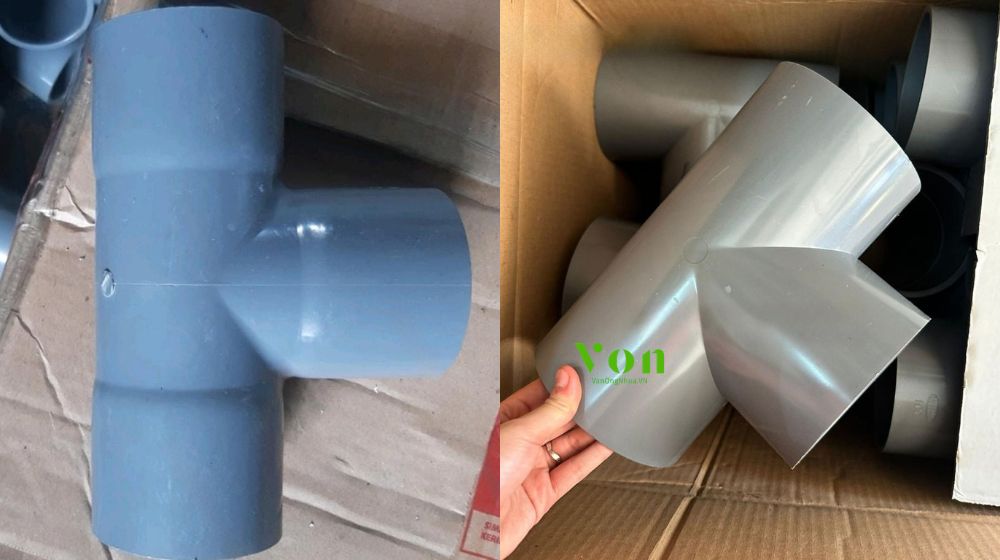

5. Ứng dụng thực tế của tê PVC D110 và D114

Tê PVC D110 và tê PVC D114 là kích cỡ tê phổ biến bậc nhất trong hệ thống đường ống dân dụng và công nghiệp nhẹ. Phụ kiện này được ứng dụng rộng rãi trong:

• Cấp nước sinh hoạt: Trích nhánh đường ống cấp nước sạch trục đứng trong các tòa nhà, chung cư
• Thoát nước thải và nước mưa: Chia nhánh cống thoát nước sinh hoạt, thoát nước tầng mái cho công trình
• Nông nghiệp: Rẽ nhánh đường ống dẫn nước tưới tiêu cho các trang trại trồng trọt vừa và lớn
