Tê PVC D140

Tê PVC D140 đóng vai trò là điểm kết nối phân luồng chính trong các tuyến ống trung tâm của nhà xưởng và tòa nhà cao tầng. Khác với các cỡ nhỏ dân dụng, phụ kiện D140 có khối lượng lớn hơn và đòi hỏi tính toán kỹ lưỡng về áp lực cũng như thao tác lắp ráp tại công trình

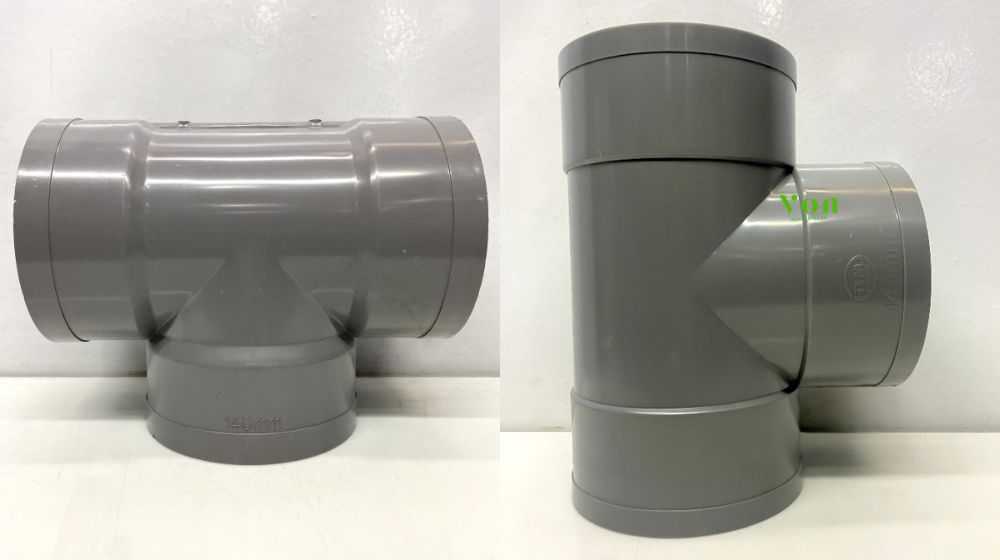

1. Tìm hiểu về tê PVC D140

Trong các thiết kế tuyến ống đường kính 140 mm, việc trích xuất thêm nhánh rẽ vuông góc phụ thuộc hoàn toàn vào phụ kiện tê PVC D140 (hoặc tê PVC 140). Được đúc nguyên khối từ chất liệu nhựa PVC chịu áp, chi tiết này giúp phân chia dòng chảy ổn định mà không gây suy giảm lưu lượng hay tắc nghẽn tại điểm rẽ.

Các thông số cấu tạo cần chú ý trên tê PVC 140:

• Độ dày vách mối nối: Phần miệng nong được đúc tăng cường độ dày nhằm hấp thụ lực uốn cong và rung động cơ học khi lưu chất đổi hướng
• Độ bền môi trường: Chống chịu tốt các nguồn nước phèn nhẹ, nước mặn và nước thải sinh hoạt mà không bị ăn mòn hay mục rỗng
• Lòng dẫn tối ưu: Bề mặt trong trơn nhẵn giúp hạn chế tối đa sự tụ áp và hiện tượng lắng đọng chất thải tại chân ngã ba

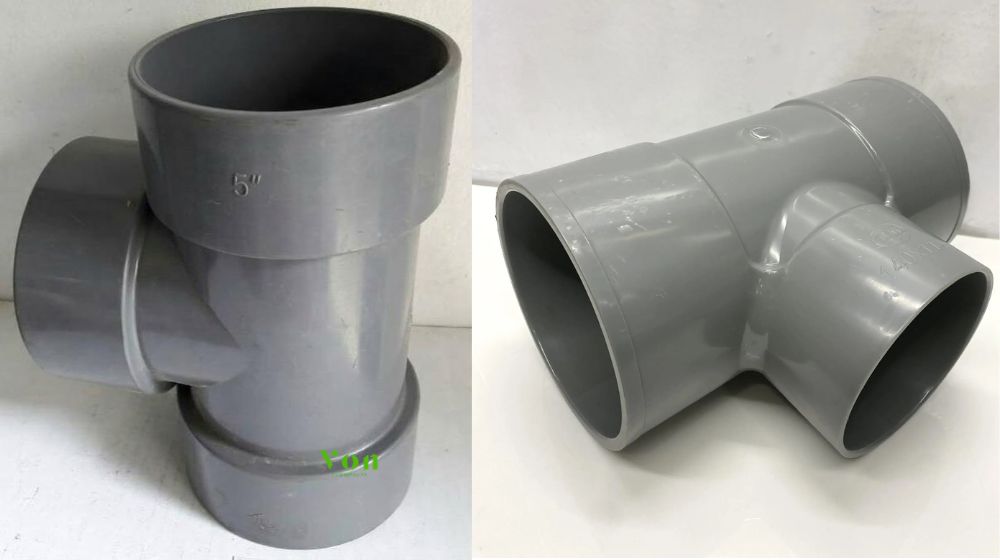

2. Tê PVC D140 lắp ống mấy inch

Tê PVC D140 được đúc kích cỡ chuẩn để cắm lồng vừa vặn với các loại ống nhựa có đường kính ngoài 140 mm theo tiêu chuẩn mét ISO 1452. Khi làm việc với hồ sơ bản vẽ cơ điện, việc quy đổi kích thước của phụ kiện PVC này như sau:

• Ký hiệu bản vẽ: Mác in D140 hoặc DN140 đại diện cho đường kính ngoài thực tế 140 mm theo hệ ISO 1452 / TCVN 8491
• Quy đổi inch chuẩn nhựa: Theo tiêu chuẩn quy đổi ống nhựa quốc tế, phi 140 mm tương đồng trực tiếp với quy cách 5 inch
• Đồng bộ vật tư: Khi bản vẽ thiết kế ghi tuyến ống nhựa 5 inch, kỹ sư chỉ cần chỉ định dòng tê PVC D140 là đảm bảo khớp nối hoàn toàn trùng khít

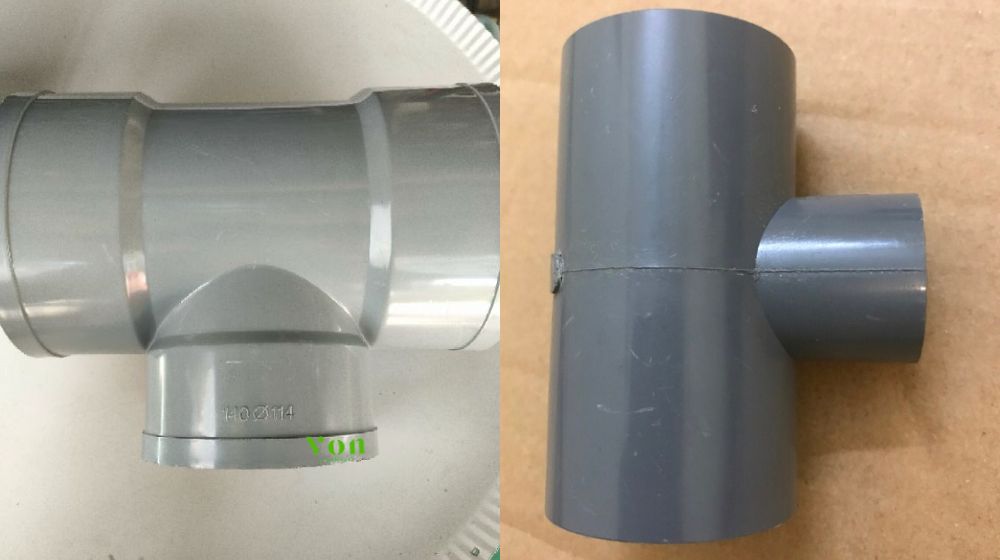

3. Tê PVC D140 có loại giảm không

Tê PVC D140 được nhà sản xuất đúc sẵn cả dạng tê đều và tê giảm để đáp ứng bài toán phân phối lưu lượng trên tuyến ống. Kỹ sư thiết kế thường ưu tiên dùng tê nhựa PVC dạng giảm với các lý do kỹ thuật sau:

• Việc hạ cỡ đường ống nhánh từ D140 xuống các cỡ nhỏ hơn (140×110, 140×90, 140×75, 140×60 mm) giúp duy trì vận tốc và áp lực nước ổn định khi cấp đến các thiết bị cuối
• Tê giảm d140 cho phép đấu nối trực tiếp ống nhánh vào trục chính mà không cần mua thêm côn thu, giúp tiết kiệm chi phí vật tư và giảm nguy cơ rò rỉ keo

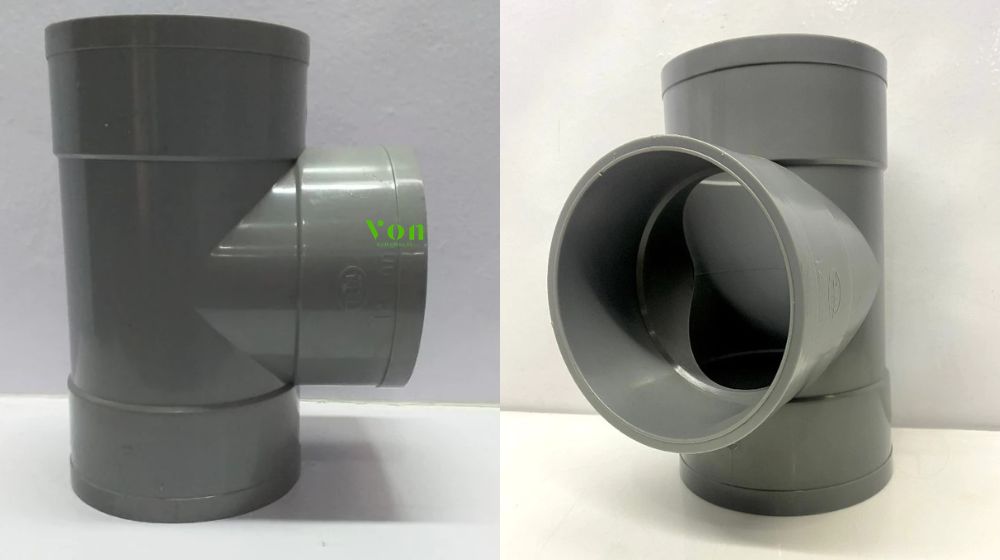

4. Phương pháp kết nối tê PVC D140

Tê PVC D140 có thể tích và khối lượng tương đối lớn, vì vậy thao tác kết nối keo dán cho loại phụ kiện ống nhựa này đòi hỏi sự phối hợp nhịp nhàng giữa các thợ thi công:

• Dùng bút dán đánh dấu chiều sâu cắm ống lên thân ống trước khi bôi keo để kiểm soát độ ngập keo chuẩn xác
•  Nên có hai thợ cùng thao tác, một người quét keo lòng tê, một người quét keo đầu ống, để đảm bảo keo chưa bị khô trước khi cắm
• Cắm mạnh ống vào măng sông tê đúng vạch đánh dấu, căn vuông góc 90 độ và giữ tĩnh lực ít nhất 30 giây để keo khóa vị trí
• Tuyệt đối không di chuyển hay cho chảy nước qua tuyến ống trong vòng 24 giờ sau khi dán

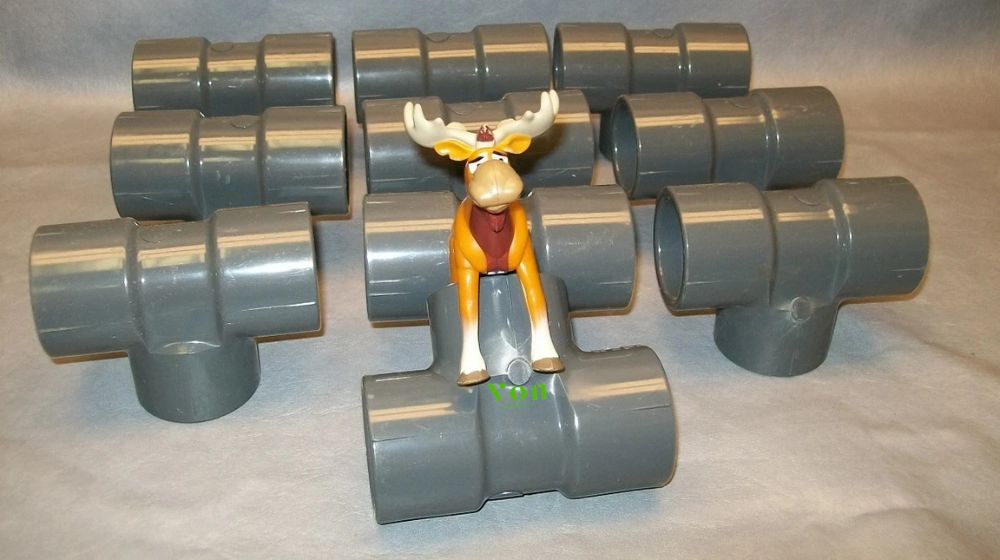

5. Ứng dụng của tê PVC D140

Tê PVC D140 được chỉ định lắp đặt tại các công trình có quy mô vừa và lớn, nơi đường ống rẽ nhánh chịu tải lượng nước liên tục như:

• Trích nhánh thu gom nước thải sinh hoạt từ các tầng về trục cống đứng D140
• Rẽ nhánh từ trục bơm chính D140 sang các đường ống nhánh dẫn ra đồng ruộng hay nhà kính
• Đấu nối các ống nhánh từ sảnh mái vào đường cống xả chính của hệ thống thu gom nước mưa
