Tê PVC D400

Tê PVC D400 nằm ở phân khúc phụ kiện đường ống nhựa siêu lớn, chủ yếu phục vụ các dự án thoát nước đô thị quy mô toàn thành phố hoặc hệ thống dẫn nước kỹ thuật của khu công nghiệp tập trung. Ở kích thước này, hàng đúc nguyên khối nhà máy hầu như không còn phổ biến và phương án gia công thủ công trở thành lựa chọn chính.

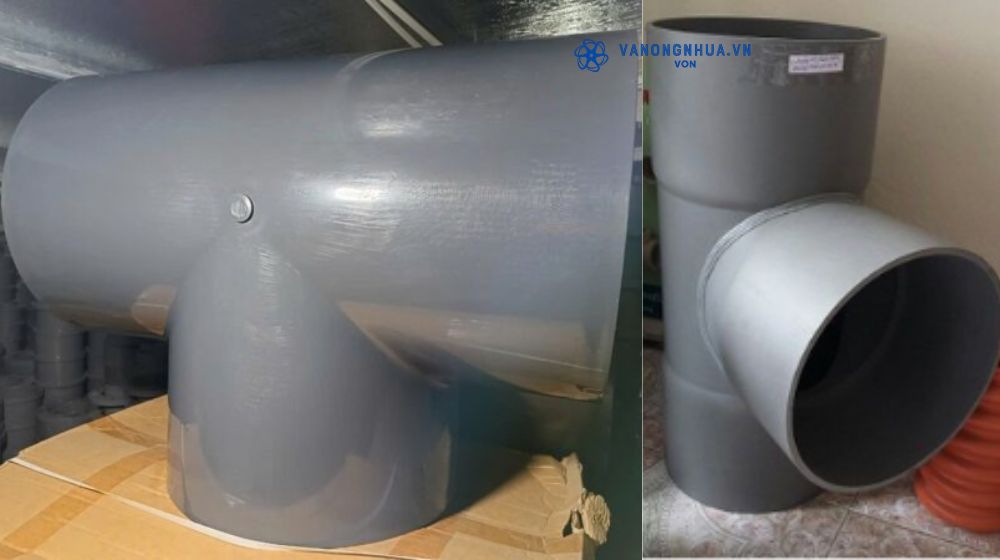

1. Tìm hiểu về tê PVC D400

Trong bài toán thiết kế hệ thống ống PVC trục chính đường kính 400 mm, tê PVC D400 (hay tê PVC 400) là chi tiết then chốt để rẽ nhánh tuyến ống. Phụ kiện được làm từ nhựa PVC, phù hợp với các hệ thống cấp thoát nước và xử lý chất lỏng.

Đặc điểm kỹ thuật đặc trưng của tê PVC 400:

• Với ba miệng nong phi 400 mm, toàn bộ phụ kiện có kích thước và khối lượng đòi hỏi xe nâng hoặc palăng hỗ trợ khi hạ vào hố móng sâu
• Phù hợp cho môi trường nước thải sinh hoạt, nước mưa đô thị và nước phèn mặn nhẹ; không áp dụng cho hóa chất đặc hoặc nhiệt độ vận hành cao
• Phần lớn tê D400 trên thị trường chỉ đáp ứng cấp áp PN6, phù hợp cho cống thoát nước trọng lực

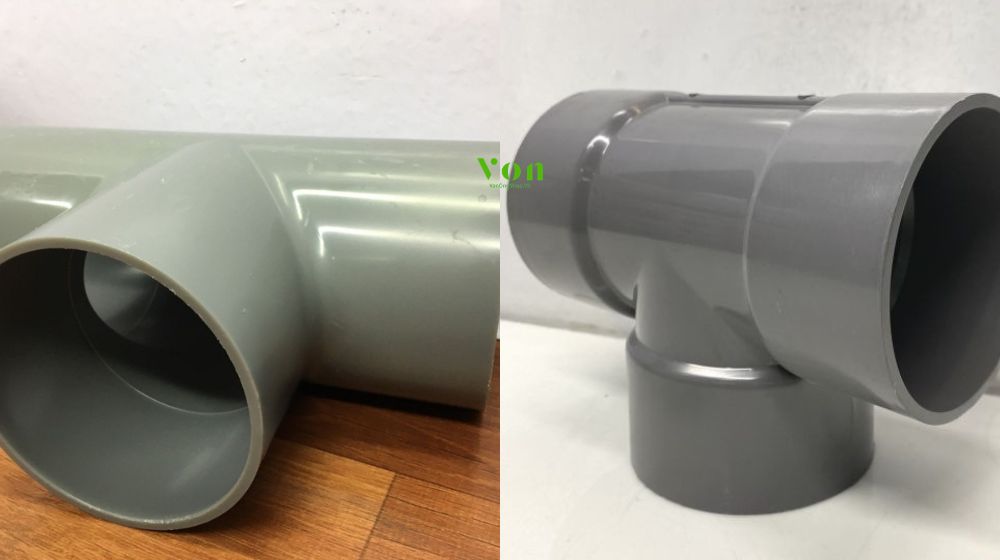

2. Tê PVC 400 nối ống cỡ bao nhiêu

Trước khi tiến hành bất kỳ thao tác lắp đặt nào, đội ngũ kỹ thuật cần xác minh rõ ràng rằng tê PVC D400 phải khớp đúng với ống nhựa phi 400 mm theo tiêu chuẩn. Đây là bước nghiệm thu vật tư bắt buộc đối với phụ kiện PVC cỡ lớn:

• Lắp ống phi 400 mm: Phụ kiện tê được định hình để ôm khớp đúng chuẩn với ống nhựa PVC phi 400 mm (theo TCVN 8491 / ISO 1452)
• Đo kiểm bắt buộc: Đo đường kính ngoài ống bằng thước kẹp 400+ mm hoặc thước dây, đồng thời cắm thử mẫu ống vào miệng nong tê để xác nhận dung sai lồng ghép vừa khít
• Ký hiệu tiêu chuẩn: Thân phụ kiện dập nổi hoặc khắc sắc nét ký hiệu D400 hoặc DN400 kèm cấp áp lực PN tương ứng

Lưu ý: Tê PVC 400 thường tương đương với cỡ ống 16 inch theo hệ inch của ống thép hoặc ống nhựa chuẩn inch, nhưng đường kính ngoài thực tế của ống 16 inch xấp xỉ 406mm. Hai quy cách kích thước này không lắp vừa nhau và cần đo thực tế trước khi chọn tê PVC D400

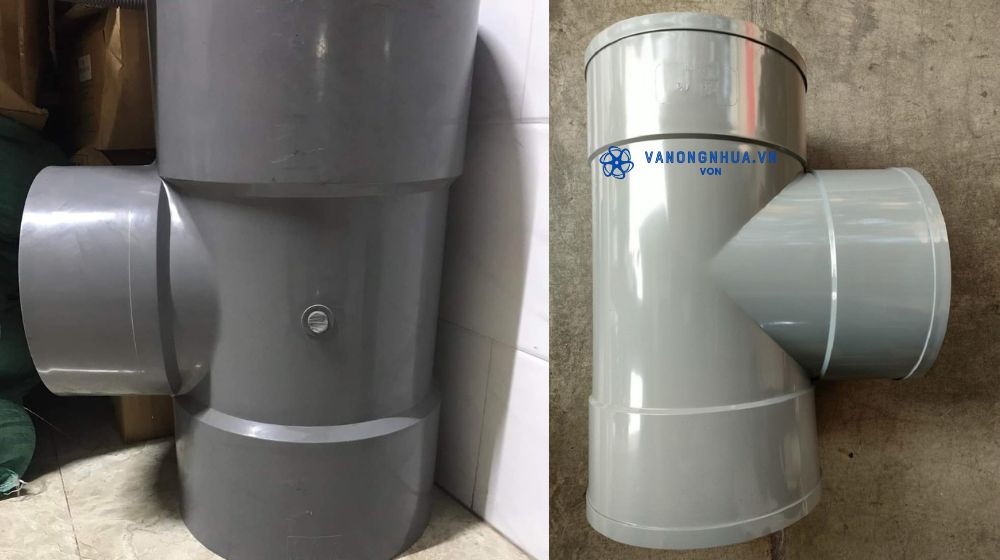

3. Tê PVC D400 một đầu thu

Thực tế thi công mạng lưới hạ tầng thường đòi hỏi tuyến ống nhánh nhỏ hơn đấu nối vào đường cống chính D400. Để đáp ứng điều này, dòng tê giảm hay tê một đầu thu của tê nhựa PVC cỡ D400 được gia công theo nhiều quy cách nhánh thu phổ biến sau:

• D400 x D315: Nhánh rẽ thu về phi 315 mm, đấu nối các trục cống phụ quy mô khu vực vào cống xả chính D400
• D400 x D280: Nhánh rẽ phi 280 mm, phù hợp kết nối các tuyến cống gom tòa nhà lớn hoặc khu dân cư đông đúc
• D400 x D250: Nhánh rẽ thu về phi 250 mm, ứng dụng cho đường cống phụ trung gian đấu nối từ hệ thống thu gom mặt đường

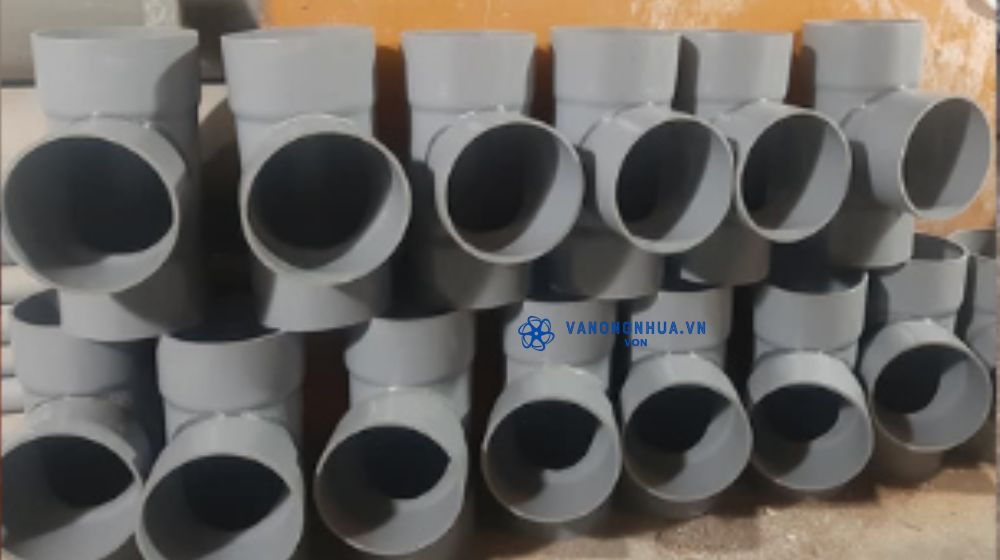

4. Gia công tê PVC 400

Ở quy cách phi 400 mm, hầu hết tê PVC D400 trên thị trường đều là phụ kiện gia công thủ công do giới hạn năng lực máy đúc phun thông thường. Quá trình gia công loại phụ kiện ống nhựa này đòi hỏi trang thiết bị và tay nghề cao:

• Thiết bị hàn nhiệt chuyên dụng: Cần bàn hàn nhiệtcông suất lớn (từ 2.000 W trở lên) phối hợp khuôn định hình phi 400 mm để tạo mối hàn kín và đồng đều thành vách
• Quy trình nong miệng khuôn: Nung miệng ống D400 lên nhiệt độ mềm hóa nhựa (khoảng 100 ~ 120°C) rồi đưa vào khuôn nong áp lực để tạo hình miệng tê đạt đúng đường kính và độ côn thiết kế
• Kiểm tra mối hàn và áp lực: Sau khi gia công, toàn bộ mối ghép phải được thử áp nước nội tuyến; chỉ nghiệm thu khi không phát hiện rò rỉ sau 30 phút giữ áp

5. Ứng dụng của tê PVC D400

Tê PVC 400 được sử dụng tại các điểm rẽ nhánh có lưu lượng lớn trong những hệ thống đường ống quy mô lớn, chủ yếu thuộc các dự án hạ tầng cấp tỉnh, thành phố. Một số ứng dụng tiêu biểu gồm:

• Cống thu gom nước thải đô thị: Tạo điểm rẽ nhánh trên tuyến cống chính D400 để thu gom nước thải từ các khu dân cư, khu thương mại và khu đô thị
• Hệ thống thoát nước khu công nghiệp, khu chế xuất: Phân nhánh tuyến cống trung tâm, dẫn nước thải về trạm xử lý tập trung trước khi xả ra môi trường
• Tuyến ống dẫn nước thô: Chia nhánh đường ống cấp nước thô đến các trạm bơm tăng áp hoặc các khu vực tưới tiêu, phục vụ hệ thống thủy lợi và cấp nước quy mô lớn
