Tê PVC D500

Tê PVC D500 là phụ kiện ống nhựa rễ nhánh cỡ lớn, được sử dụng trên các tuyến ống cấp thoát nước và hạ tầng công nghiệp có lưu lượng cao. Bài viết tổng hợp những thông tin kỹ thuật quan trọng về kích thước, khả năng lắp ghép, các quy cách tê giảm và phương pháp sản xuất của sản phẩm.

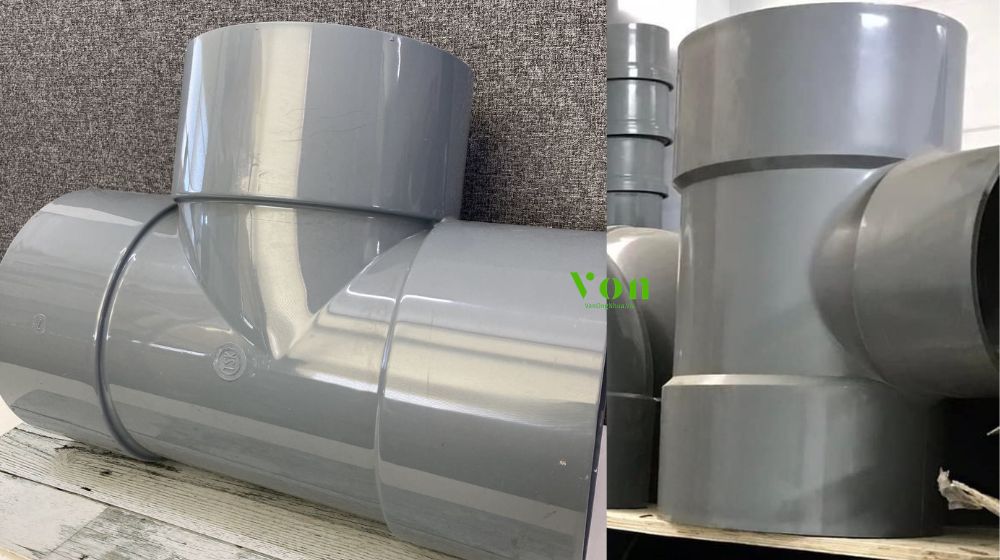

1. Tê PVC D500 có phải kích cỡ lớn nhất

Tê PVC D500 (hay tê PVC 500) là một trong những quy cách lớn nhất của dòng phụ kiện PVC được sản xuất theo phương pháp đúc hoặc gia công hiện nay:

• Trong các hệ thống cấp thoát nước bằng nhựa PVC, đường kính phi 500 mm gần như là giới hạn kích thước phổ biến đối với tê làm từ nhựa PVC
• Mặc dù một số hệ thống đường ống D630, D710 hoặc D800 vẫn được sử dụng, chúng chủ yếu thuộc vật liệu HDPE hoặc các dòng ống kim loại chuyên dụng khác, thay vì PVC

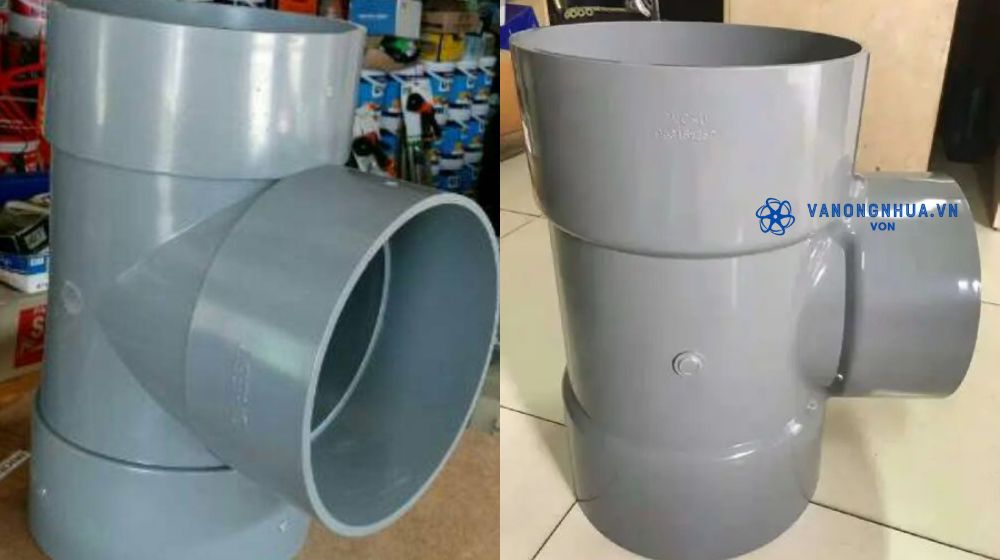

2. Tê PVC D500 lắp ống phi bao nhiêu

Tê PVC 500 được thiết kế để kết nối với đường ống nhựa PVC có đường kính ngoài 500 mm. Trước khi thi công, cần kiểm tra đúng kích thước thực tế của đường ống nhằm đảm bảo mối nối kín khít, hạn chế rò rỉ và duy trì độ bền lâu dài cho toàn bộ hệ thống.

• Lắp chuẩn ống phi 500 mm: Tê PVC D500 ôm khớp hoàn toàn với các dòng ống nhựa PVC phi 500 mm theo tiêu chuẩn ISO 1452 / TCVN 8491
• So sánh hệ inch (20 inch):
  • Loại phụ kiện PVC này có quy cách 500 mm tương đương với cỡ 20 inch trên các bản vẽ thiết kế hệ inch
  • Tuy nhiên, đường kính ngoài ống 20 inch thực tế xấp xỉ 508 mm, lớn hơn phi 500 mm nhựa khoảng 8 mm nên cần kiểm tra kỹ trước khi lắp
• Đo kiểm thực tế công trường: Bắt buộc dùng thước dây hoặc thước kẹp cỡ lớn đo ngoại vi ống và cắm thử trực tiếp mẫu ống 500 mm vào miệng nong trước khi tiến hành bôi keo dán

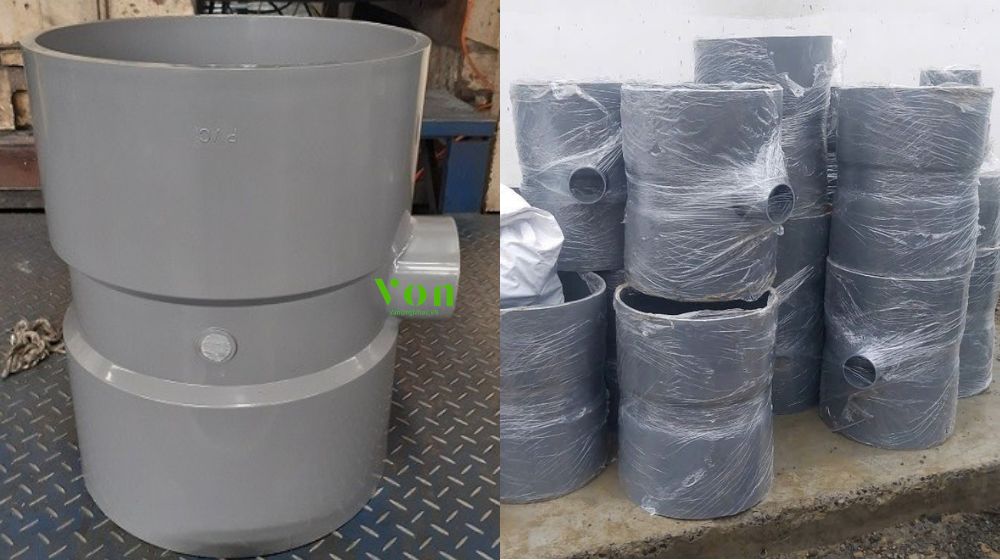

3. Tê PVC 500 một đầu giảm

Trong các hệ thống cấp thoát nước quy mô lớn, không phải mọi tuyến ống nhánh đều có cùng đường kính với tuyến chính. Vì vậy, tê nhựa PVC kích thước D500 một đầu giảm là giải pháp tối ưu để chuyển tiếp từ đường ống chính phi 500 mm sang các tuyến ống có kích thước nhỏ hơn:

• Tê PVC D500 × D400: Nhánh rẽ giảm xuống phi 400 mm, thường dùng để đấu nối các tuyến cống thu gom cấp khu vực vào tuyến thoát nước chính D500
• Tê PV 500 × 315: Nhánh rẽ giảm xuống phi 315 mm, phù hợp cho các tuyến ống thu gom nước thải hoặc nước mưa từ khu công nghiệp, khu chế xuất và nhà xưởng quy mô lớn
• Tê PVC D500 × D250: Nhánh rẽ giảm xuống phi 250 mm, thường được sử dụng để kết nối các hố ga thu nước mưa hoặc các tuyến ống nhánh dọc theo trục thoát nước chính

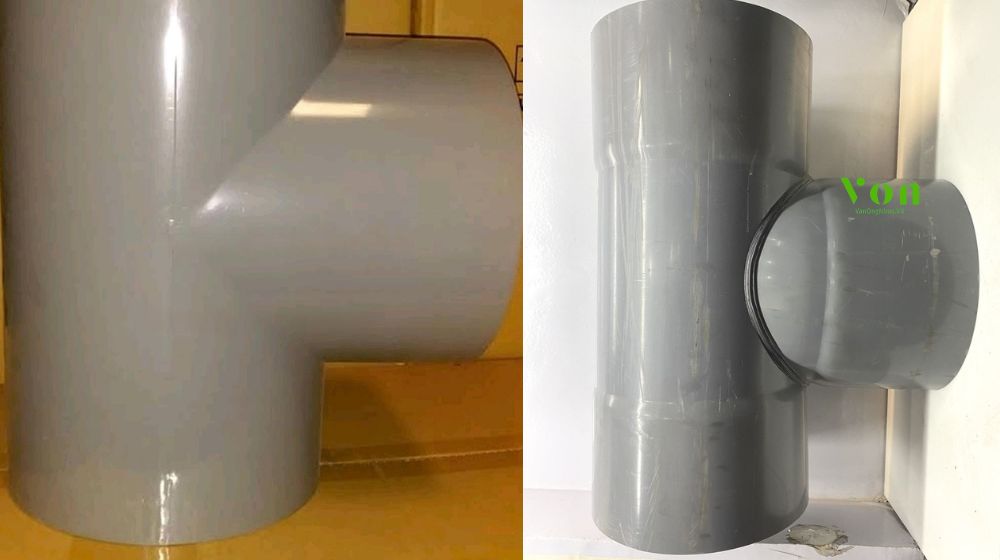

4. Sản xuất tê PVC 500

Tê PVC D500 được sản xuất bằng đúc nguyên khối hoặc gia công từ ống PVC, tùy theo quy mô sản xuất và yêu cầu kỹ thuật. Với kích thước lớn, phương pháp gia công được áp dụng phổ biến hơn.

• Đúc nguyên khối: Tạo hình bằng khuôn đúc chuyên dụng, cho độ chính xác cao và chất lượng đồng đều, thường áp dụng khi sản xuất số lượng lớn
• Gia công từ ống PVC: Cắt, ghép và hàn hoặc dán các đoạn ống để tạo thành kết cấu chữ T, phù hợp với các quy cách tê PVC D500
• Nong đầu nối: Gia nhiệt và nong đầu ống để tạo miệng nong đúng kích thước, thuận tiện cho việc dán keo khi lắp đặt
• Kiểm tra chất lượng: Kiểm tra kích thước, độ kín mối nối và khả năng chịu áp trước khi đưa vào sử dụng

5. Ứng dụng thực tiễn của tê PVC D500

Là dòng phụ kiện ngã ba cỡ đại, phụ kiện tê PVC D500 chỉ xuất hiện trên các công trình hạ tầng kỹ thuật quốc gia hoặc các dự án công nghiệp quy mô đặc biệt:

• Đại tuyến cống xả nước mưa đô thị: Trích nhánh đấu nối dòng xả từ các trục đường chính vào kênh xả thoát nước tổng của thành phố
• Mạng lưới xả thải khu công nghiệp tập trung: Đấu nối các tuyến cống dẫn nước thải xưởng sản xuất vào hệ thống xử lý trung tâm D500
• Trạm bơm thủy lợi cấp nước đại ngàn: Rẽ nhánh đường ống cấp nước thô từ sông lớn vào các kênh dẫn nông nghiệp công nghệ cao
