Hershey VP 200 uPVC

Hershey VP 200 là dòng khớp nối chữ T Hershey cao cấp của thương hiệu Hershey Valve (Đài Loan), được thiết kế đặc biệt để phân / tách nhánh đường ống nhựa 90 độ theo hình chữ T nhanh chóng.

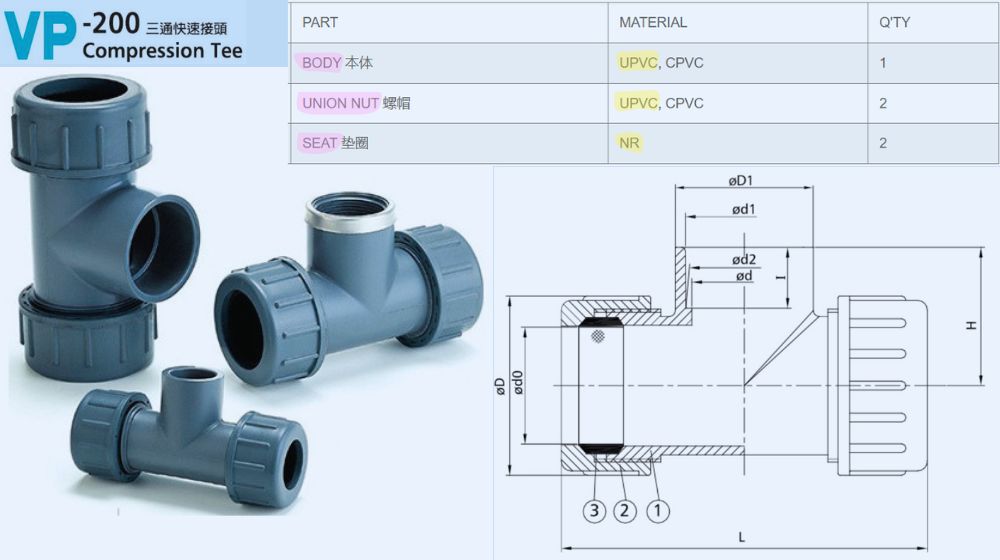

1. Cấu tạo của Hershey VP 200

Hershey VP 200 hay còn gọi là khớp nối VP 200, thuộc series VP-200 của hãng van Hershey, là dòng phụ kiện nén dạng chữ T được thiết kế chuyên dụng cho các hệ thống đường ống công nghiệp và dân dụng. Cấu tạo của khớp nối VP 200 gồm ba thành phần chính:

• Thân làm bằng nhựa uPVC và có hình dạng chữ T (Tee)
• Đai ốc ren nén (Union Nut)
• Vòng đệm cao su tự nhiên NR (Natural Rubber)

2. Thông số kỹ thuật Hershey VP 200

Phụ kiện khớp nối VP 200 được sản xuất đồng bộ theo tiêu chuẩn ASTM D2466 của Mỹ với các thông số kỹ thuật cụ thể như sau:

• Chủng loại: Khớp nối chữ T nén cơ học (Compression Tee)
• Áp suất làm việc tối đa: 150 PSI (10.3 bar) tại 23°C (73°F)
• Nhiệt độ làm việc: 5°C ~ 50°C (41°F ~ 122°F)
• Tiêu chuẩn kích thước ống tương thích: IPS – tiêu chuẩn ANSI (ống nhựa và ống kim loại)
• Tiêu chuẩn về độ dày: Schedule 40
• Kiểu đầu ra kết nối (End Type): Dán keo / Nối ren trong
• Chứng chỉ an toàn vệ sinh: NSF / ANSI 61

3. Kích thước sản phẩm Hershey VP 200

Dưới đây là toàn bộ thông số kích thước thực tế của khớp nối VP 200 theo catalog chính hãng Hershey Valve, áp dụng cho dải cỡ từ DN15 (1/2″) đến DN50 (2″):

4. Hướng dẫn lắp đặt khớp nối VP 200

Quy trình lắp đặt Hershey VP 200 đơn giản, không đòi hỏi dụng cụ chuyên dụng hay tay nghề cao, phù hợp cả với đội thi công phổ thông. Các bước lắp đặt loại phụ kiện ống nhựa này đơn giản như sau:

• Bước 1 – Cắt ống phẳng: Cắt đầu ống nhựa vuông góc hoàn toàn với trục ống, sử dụng cưa hoặc dao cắt ống chuyên dụng. Mặt cắt phải phẳng, không ba via
• Bước 2 – Nới lỏng đai ốc: Tháo đai ốc ren (Union Nut) ra khỏi đầu khớp nối VP 200 cần lắp, vòng đệm cao su NR sẽ tuột ra cùng
• Bước 3 – Xỏ đai ốc và đệm vào ống: Xỏ đai ốc ren vào đầu ống (phần ren hướng ra ngoài), sau đó xỏ tiếp vòng đệm cao su NR vào ống sát sau đai ốc
• Bước 4 – Đẩy ống vào thân khớp nối: Đẩy đầu ống vào sâu trong lòng đầu nối chữ T của Hershey VP 200 đến khi chạm đáy
  • Nếu là loại dán keo thì dùng keo dán ống nhựa chuyên dụng
  • Sử dụng thêm băng tan cho loại có ren
• Bước 5 – Siết đai ốc: Xoay và siết chặt đai ốc ren bằng tay, sau đó dùng mỏ lết siết thêm từ 1 đến 1,5 vòng. Tuyệt đối không siết quá chặt để tránh nứt vỡ đệm cao su

5. Ứng dụng tiêu biểu của Hershey VP 200 trong thực tế

Dòng khớp nối VP 200 được lắp đặt rộng rãi trong nhiều ứng dụng công nghiệp và dân dụng nhờ tính linh hoạt vượt trội:

• Lắp trực tiếp lên đầu ống đang rò rỉ nước mà không cần chờ ống khô hay cúp nước toàn bộ hệ thống.
• Phân nhánh nhanh các trục ống tưới nhựa uPVC trong các trang trại rau sạch, nhà kính, vườn cây ăn trái.
• Kết nối nhánh vào trục ống dẫn nước sạch của trạm lọc RO, hệ thống xử lý nước sạch nhà máy.
• Ứng dụng trong các đường ống dẫn nước tinh khiết nhờ đạt chứng nhận NSF/ANSI 61 an toàn nước uống.

6. Phân biệt Hershey VP 200 và khớp nối VP 201

Theo catalog chính hãng Hershey, cả VP-200 và VP-201 đều có cùng kiểu đầu nối Socket và Threaded, cùng tiêu chuẩn ANSI Schedule 40. Điểm khác biệt duy nhất và quan trọng nhất là vật liệu chế tạo:

• Hershey VP 200: Thân khớp nối làm từ nhựa uPVC – phù hợp với hệ thống ống dẫn nước lạnh, hóa chất thông thường ở nhiệt độ dưới 60°C
• Hershey VP 201: Thân khớp nối làm từ nhựa cPVC – phù hợp với hệ thống ống dẫn nước nóng hoặc hóa chất ở nhiệt độ cao hơn, lên tới 90°C

Người mua hàng cần xác định rõ nhiệt độ vận hành thực tế của hệ thống trước khi đặt hàng để chọn đúng model, tránh nhầm lẫn gây hỏng hóc và rò rỉ trong quá trình vận hành
